TRANSAXLE ASSEMBLY

TSB Revision

AUTOMATIC TRANSAXLE

23A-394

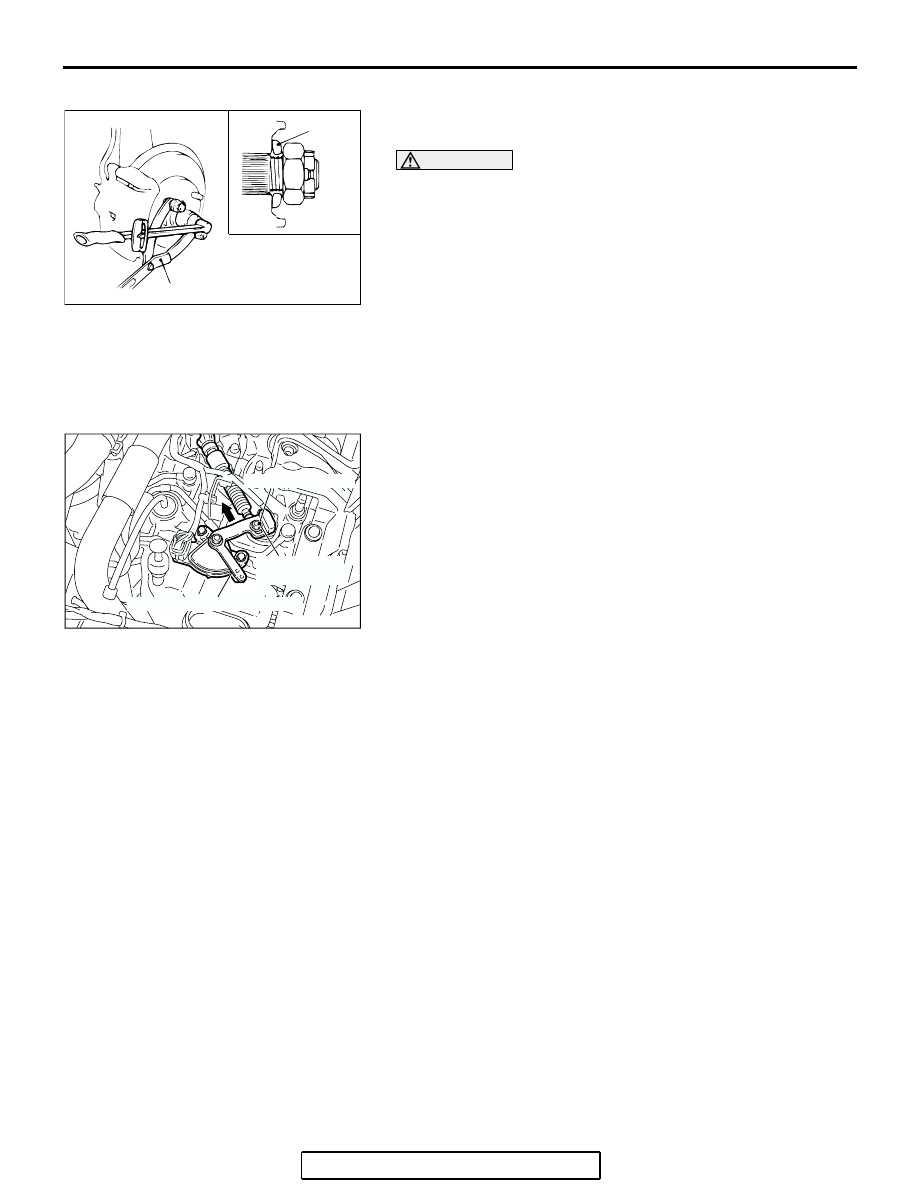

>>D<< DRIVE SHAFT NUT INSTALLATION

1. Be sure to install the drive shaft washer in the specified

direction.

CAUTION

Before securely tightening the drive shaft nuts, make sure
there is no load on the wheel bearings. Otherwise the
wheel bearing will be damaged.
2. Using special tool MB990767, tighten the drive shaft nut to

the specified torque.

Tightening torque: 226

± 29 N⋅m (167 ± 21 ft-lb)

.

>>E<< TRANSAXLE CONTROL
CABLE/ADJUSTING NUT  INSTALLATION

1. Place the selector lever and manual control lever in the “N”

position.

2. Place the cable stud into the manual control lever slot and

install the nut loosely. Gently push the transaxle control
cable into the manual control lever slot until the cable is taut.
Tighten the nut to the specified torque.

Tightening torque: 12

± 2 N⋅m (107 ± 17 in-lb)

AC210244AB

MB990767

WASHER

AC305532

12 ± 2 N·m
107 ± 17 in-lb

MANUAL CONTROL LEVER

ADJUSTING NUT

AE

TRANSAXLE ASSEMBLY

TSB Revision

AUTOMATIC TRANSAXLE

23A-395

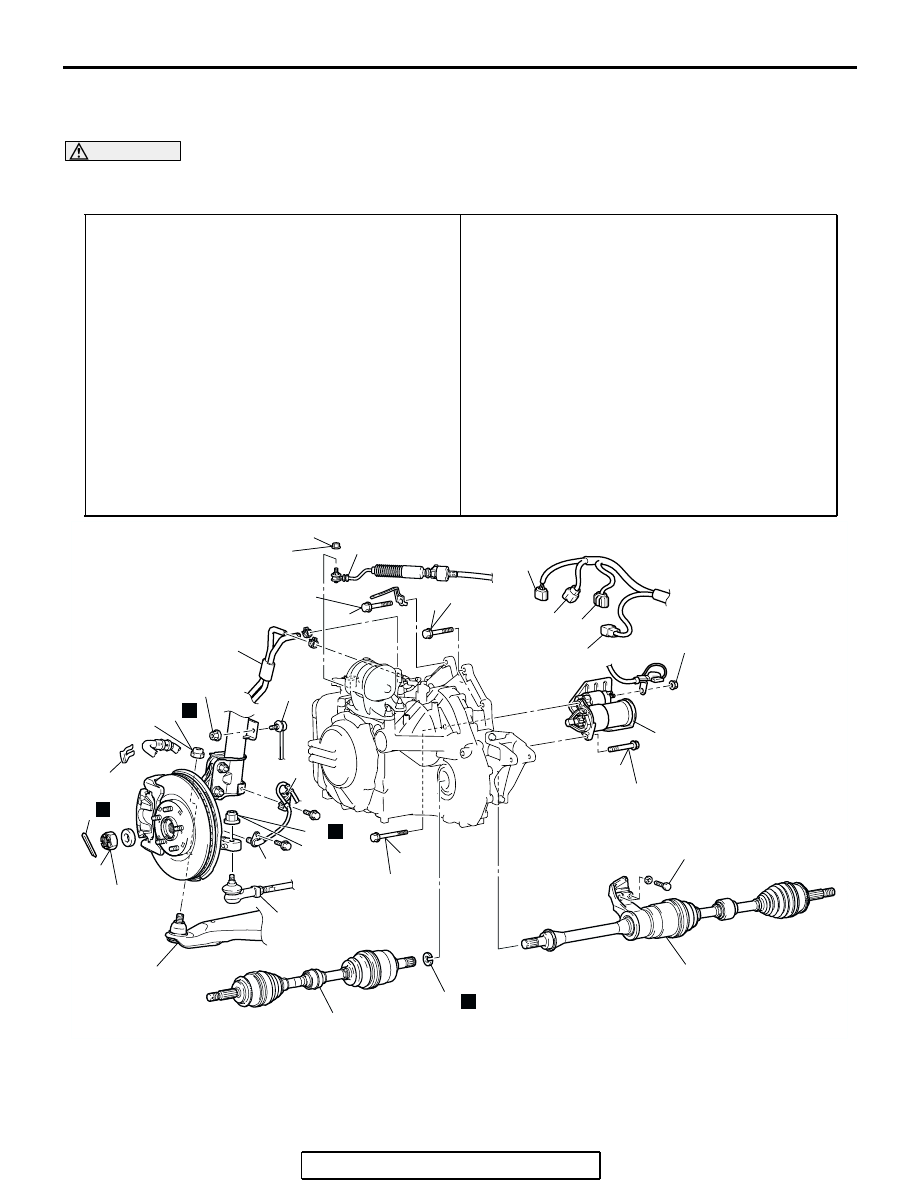

REMOVAL AND INSTALLATION

M1231005700459

<F4A5A>

CAUTION

*

: Indicates parts which should be temporarily tightened, and then fully tightened after placing the

vehicle horizontally and loading the full weight of the engine on the vehicle body.

Pre-installation Operation
• Front Under Cover, Side Under Cover Removal

• Transmission Fluid Draining (Refer to GROUP 00, Main-

tenance Service

− Automatic Transaxle

P.00-53

.)

• Engine Cover Removal (Refer to GROUP 11C, Engine

Assembly

P.11C-16

.)

• Air Cleaner Assembly Removal (Refer to GROUP 15, Air

Cleaner

P.15-4

.)

• Powertrain Control Module (PCM) Removal (Refer to

GROUP 13A

P.13A-1140

.)

• Battery and Battery Tray Removal

• Front Exhaust Pipe Removal (Refer to GROUP 15,

Exhaust Pipe and Main Muffler

P.15-20

.)

Post-installation Operation
• Front Exhaust Pipe Installation (Refer to GROUP 15,

Exhaust Pipe and Main Muffler

P.15-20

.)

• Battery and Battery Tray Installation

• Powertrain Control Module (PCM) Installation (Refer to

GROUP 13A

P.13A-1140

.)

• Air Cleaner Assembly Installation (Refer to GROUP 15,

Air Cleaner

P.15-4

.)

• Engine Cover Installation (Refer to GROUP 11C, Engine

Assembly

P.11C-16

.)

• Transmission Fluid Supplying (Refer to GROUP 00, Main-

tenance Service

− Automatic Transaxle

P.00-53

.)

• Front Under Cover, Side Under Cover Installation

• Selector Lever Operation Check (Refer to

P.23A-377

.)

• Speedometer Operation Check (Refer to GROUP 54A,

Combination Meter

− On-vehicle Service − Speedometer

Check

P.54A-102

.)

• Front Wheel Alignment Check and Adjustment (Refer to

GROUP 33, On-vehicle Service

− Front Wheel Alignment

Check and Adjustment

P.33-6

.)

AC305969

7

N

8

226 ± 29 N·m
167 ± 21 ft-lb

65 ± 6 N·m
48 ± 4 ft-lb

12

N

48 ± 7 N·m
36 ± 5 ft-lb

10

9

29 ± 4 N·m
21 ± 3 ft-lb

N

14

16

19

2

1

12 ± 2 N·m
107 ± 17 in-lb

73 ± 10 N·m
54 ± 7 ft-lb

3

4

5

6

22

30 ± 3 N·m
23 ± 2 ft-lb

30 ± 3 N·m
22 ± 2 ft-lb

41 ± 4 N·m
30 ± 3 ft-lb

N

17

19

AB

23

23

73 ± 10 N·m
54 ± 7 ft-lb

13

15

18

21

21

11

12 ± 2 N·m
102 ± 22 in-lb

REMOVAL STEPS

>>E<<

1.

ADJUSTING NUT

>>E<<

2.

TRANSAXLE CONTROL  CABLE

CONNECTION

3.

INHIBITOR SWITCH SENSOR

CONNECTOR

4.

A/T CONTROL SOLENOID VALVE

ASSEMBLY CONNECTOR

REMOVAL STEPS (Continued)

TRANSAXLE ASSEMBLY

TSB Revision

AUTOMATIC TRANSAXLE

23A-396

5.

INPUT SHAFT SPEED SENSOR

CONNECTOR

6.

OUTPUT SHAFT SPEED

SENSOR CONNECTOR

7.

SPLIT PIN

<<A>> >>D<<

8.

DRIVE SHAFT  NUT

9.

WHEEL SPEED  SENSOR

10. WHEEL SPEED  SENSOR

BRACKET

11. BRAKE HOSE CLAMP
12. STABILIZER LINK CONNECTION

<STRUT SIDE>

13. SELF-LOCKING NUT

(CONNECTION FOR TIE ROD

END)

REMOVAL STEPS (Continued)

<<B>>

14. TIE ROD END CONNECTION
15. SELF-LOCKING NUT

(CONNECTION FOR LOWER

ARM BALL JOINT)

<<B>>

16. LOWER ARM BALL  JOINT

CONNECTION

<<C>>

>>C<<

17. DRIVE SHAFT <LH>
18. CIRCLIP

<<C>>

>>C<<

19. DRIVE SHAFT AND INNER

SHAFT ASSEMBLY <RH>

20. TRANSMISSION FLUID COOLER

HOSE

21. STARTER MOTOR ATTACHING

BOLTS

22. STARTER MOTOR
23. TRANSAXLE ASSEMBLY UPPER

PART COUPLING BOLTS

REMOVAL STEPS (Continued)

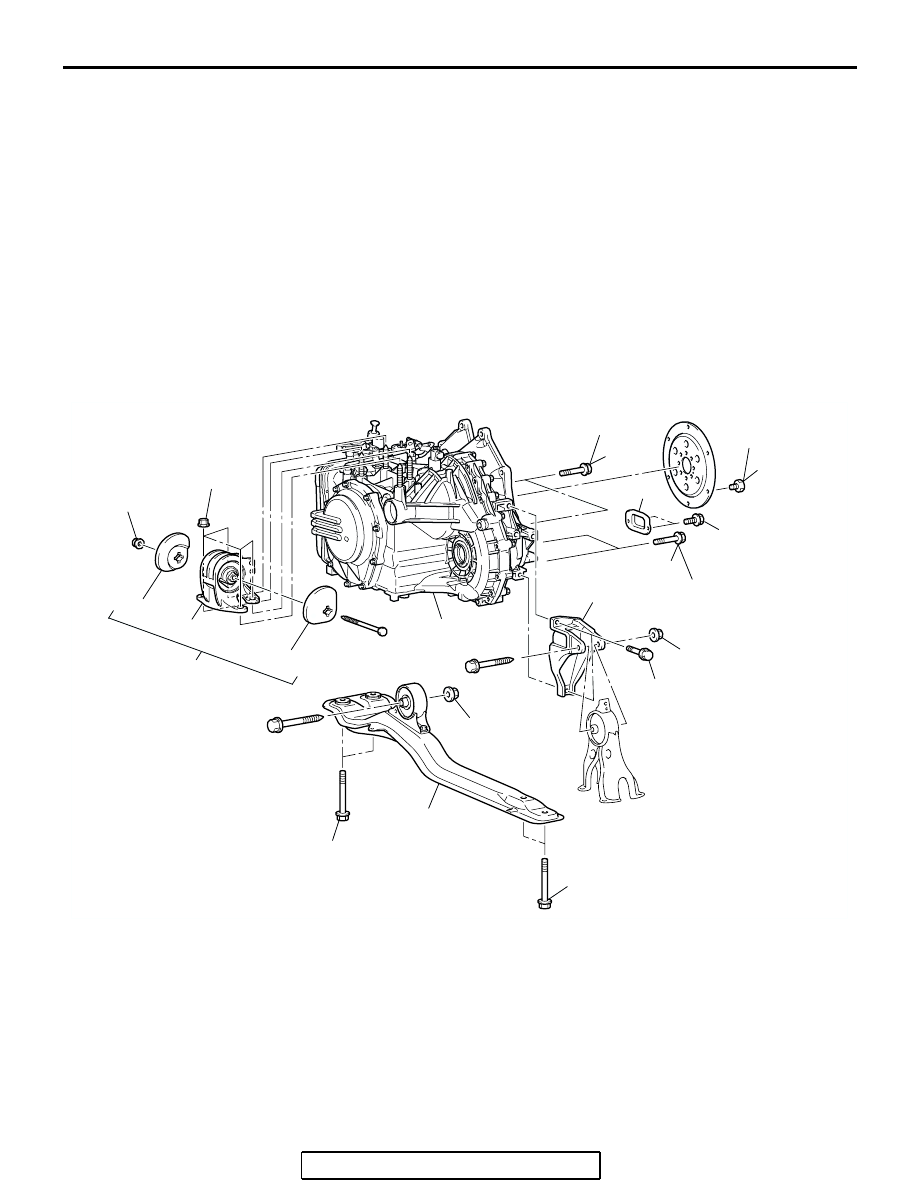

AC305970

83 ± 12 N·m
61 ± 9 ft-lb

83 ± 12 N·m
61 ± 9 ft-lb

58 ± 7 N·m*
43 ± 5 ft-lb*

26

90 ± 10 N·m
67 ± 7 ft-lb

58 ± 7 N·m*
43 ± 5 ft-lb*

11 ± 0.5 N·m
93 ± 4 in-lb

49 ± 3 N·m
36 ± 2 ft-lb

25

24

32

88 ± 10 N·m
65 ± 7 ft-lb

58 ± 7 N·m*
43 ± 5 ft-lb*

83 ± 12 N·m*
61 ± 9 ft-lb*

30

30

31

29

28

33

AB

27

35 ± 6 N·m
26 ± 4 ft-lb

REMOVAL STEPS

24. COVER

<<D>>

25. TORQUE CONVERTER AND

DRIVE PLATE  BOLTS

26. CENTERMEMBER ASSEMBLY
27. ENGINE OIL PAN AND

TRANSAXLE  COUPLING BOLTS

28. REAR ROLL STOPPER BRACKET
•

AIR CLEANER BRACKET

29. TRANSAXLE MOUNT BRACKET

ASSEMBLY

>>B<<

30. TRANSAXLE MOUNT  STOPPER

31. TRANSAXLE MOUNT BRACKET

<<E>>

•

ENGINE ASSEMBLY
SUPPORTING

•

LIFTING UP OF THE VEHICLE

•

SUPPORT THE TRANSAXLE
WITH A TRANSAXLE JACK

32. TRANSAXLE ASSEMBLY LOWER

PART COUPLING BOLTS

>>A<<

33. TRANSAXLE ASSEMBLY

REMOVAL STEPS (Continued)

TRANSAXLE ASSEMBLY

TSB Revision

AUTOMATIC TRANSAXLE

23A-397

Required Special Tools:

• MB990767: End Yoke Holder

• MB991897: Ball Joint Remover

• MB990242: Puller Shaft Puller

• MB990244: Puller Bar

• MB991354: Puller Body

• MB990998: Front Hub Remover and Installer

• MB991000: Spacer

• MB991454: Engine Hanger Balancer

• MB991895: Engine Hanger

• MB991928: Engine Hanger

• MB991932: Foot (standard)

• MB991929: Joint (50)

• MB991931: Joint (140)

• MB991934: Chain and Hook Assembly

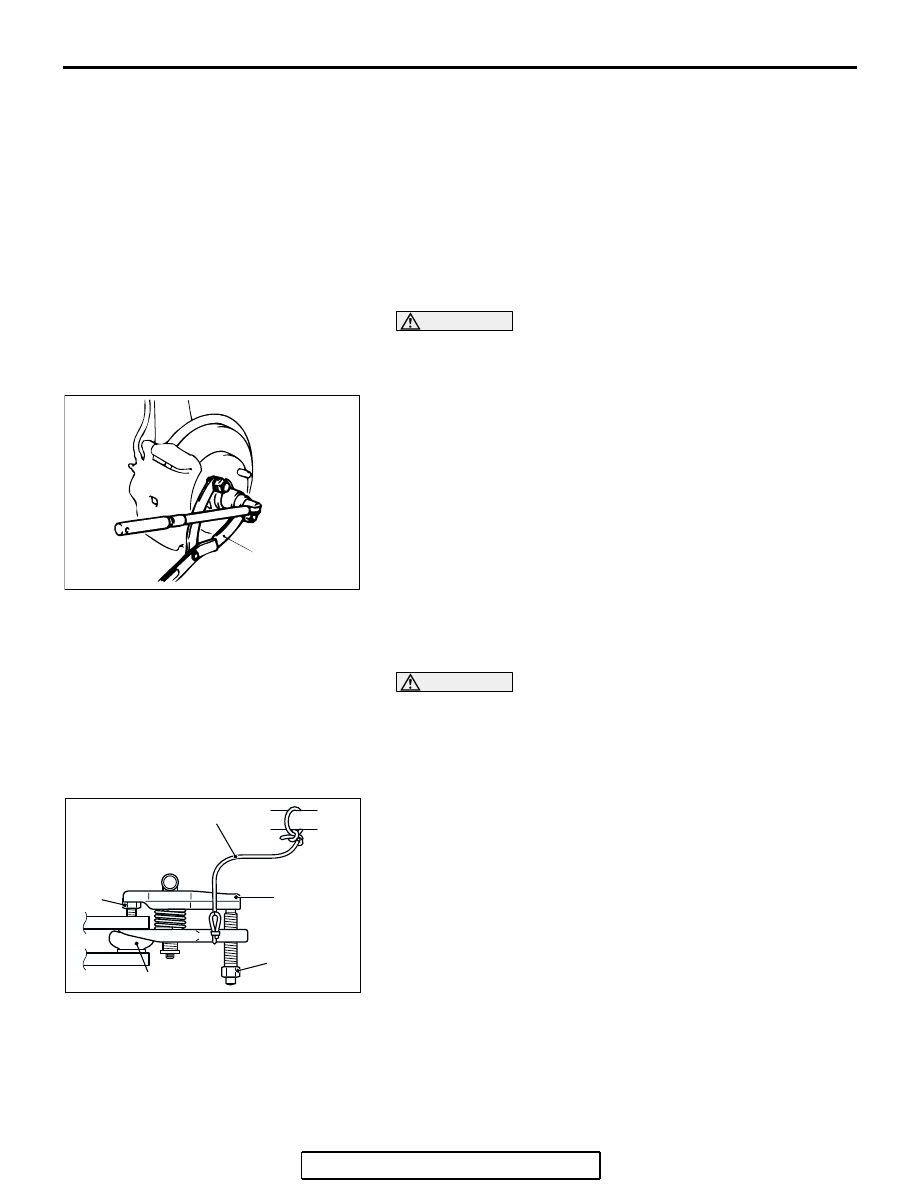

REMOVAL SERVICE POINTS

.

<<A>> DRIVE SHAFT NUT REMOVAL

CAUTION

Do not apply pressure to the wheel bearing by the vehicle
weight to avoid possible damage when the drive shaft nut
is loosened.
Use special tool MB990767 to fix the hub and remove the drive
shaft nut.

.

<<B>> TIE ROD END CONNECTION/LOWER ARM
BALL JOINT CONNECTION REMOVAL

CAUTION

• Do not remove the nut from ball joint. Loosen it and use

the special tool to avoid possible damage to ball joint
threads.

• Hang the special tool with cord to prevent it from fall-

ing.

1. Replace the self locking nut with a regular nut, because the

original one is a little bit large to install the special tool.
Install special tool MB991897 as shown in the figure.

AC102462

AC

MB990767

AC208247AC

CORD

BOLT

MB991897

NUT

BALL JOINT
