TRACTION CONTROL SYSTEM (TCL) DIAGNOSIS

TSB Revision

TRACTION CONTROL SYSTEM (TCL)

13D-44

CONNECTOR TERMINAL NO.

SIGNAL

NORMAL CONDITION

2

− body ground

Ground

Less than 2 ohms

9

− 10

Front-right wheel speed sensor

1.24

− 1.64 kΩ

11

− 17

Rear-right wheel speed sensor

1.24

− 1.64 kΩ

16

− 26

Front-left wheel speed sensor

1.24

− 1.64 kΩ

18

− body ground

Ground

Less than 2 ohms

27

− 28

Rear-left wheel speed sensor

1.24

− 1.64 kΩ

SPECIAL TOOLS

TSB Revision

TRACTION CONTROL SYSTEM (TCL)

13D-45

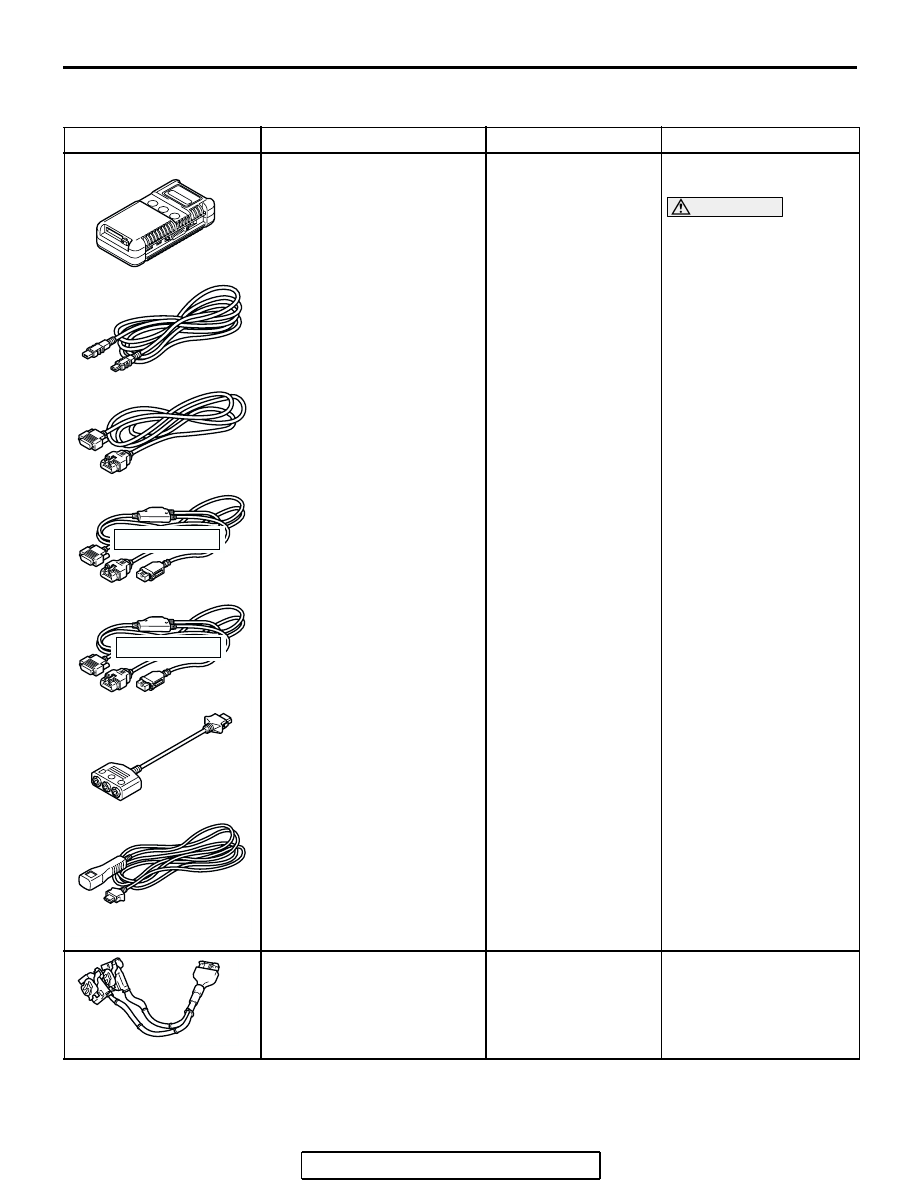

SPECIAL TOOLS

M1136000600024

TOOL

TOOL NUMBER AND NAME SUPERSESSION

APPLICATION

MB991958

A: MB991824
B: MB991827
C: MB991910
D: MB991911
E: MB991914
F: MB991825
G: MB991826

MUT-III sub assembly

A: Vehicle communication

interface (V.C.I.)

B: MUT-III USB cable
C: MUT-III main harness A

(Vehicles with CAN
communication system)

D: MUT-III main harness B

(Vehicles without CAN
communication system)

E: MUT-III main harness C

(for Daimler Chrysler
models only)

F: MUT-III measurement

adapter

G: MUT-III trigger harness

MB991824-KIT
NOTE: G: MB991826
MUT-III trigger
harness is not
necessary when
pushing V.C.I. ENTER
key.

Checking diagnostic
trouble codes

CAUTION

For vehicles with CAN
communication, use
MUT-III main harness A
to send simulated
vehicle speed. If you
connect MUT-III main
harness B instead, the
CAN communication
does not function
correctly.

MB991970
ABS check harness

ABS/TCL-ECU terminal
voltage measurement

MB991910

MB991826

MB991958

MB991911

MB991914

MB991824

MB991827

MB991825

DO NOT USE

A

B

C

D

E

F

G

DO NOT USE

MB991970

ON-VEHICLE SERVICE

TSB Revision

TRACTION CONTROL SYSTEM (TCL)

13D-46

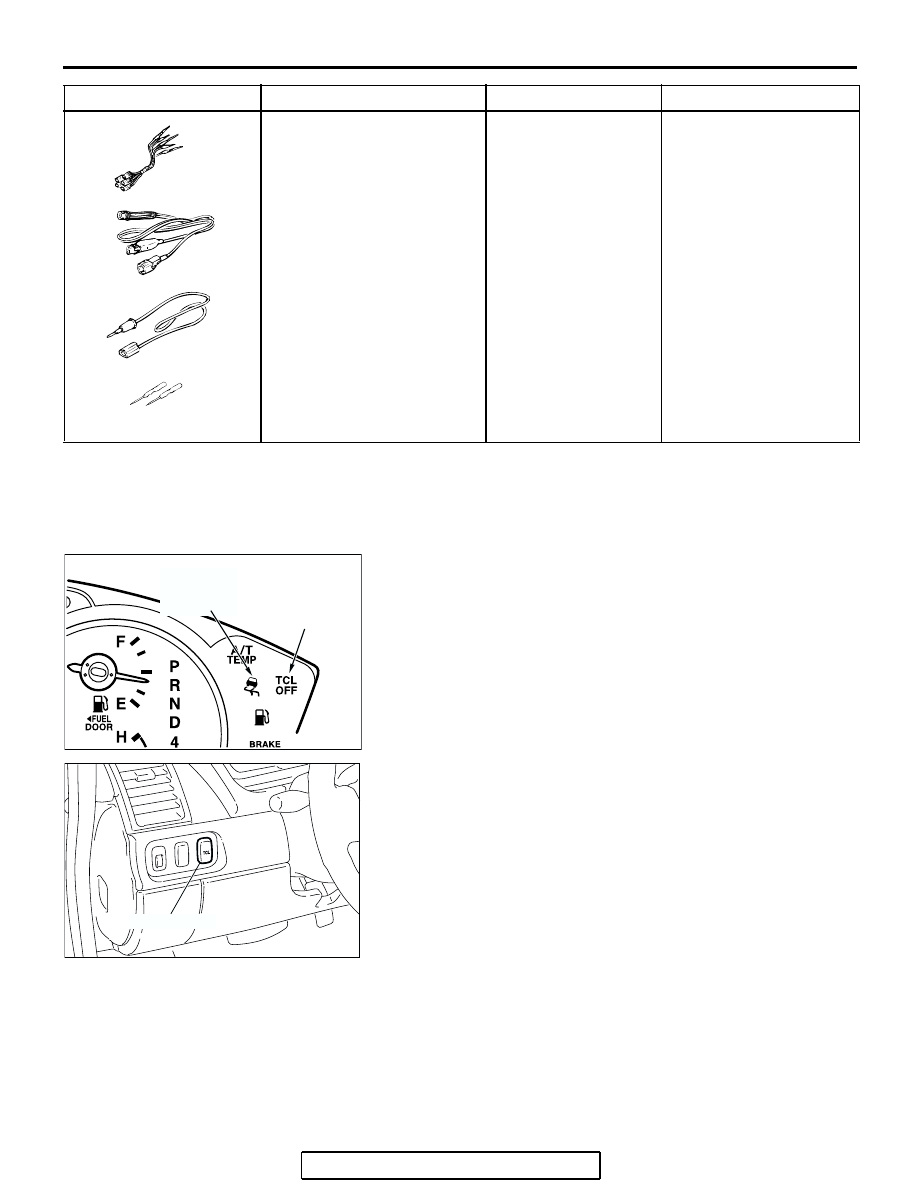

ON-VEHICLE SERVICE

TCL INDICATOR LIGHT CHECK

M1136000900058

1. Check that the "TCL OFF" indicator light and the TCL work

indicator light illuminate for three seconds when the ignition
switch is turned to the "ON" position.

2. Check that the "TCL OFF" indicator light illuminates and

goes off in cycles each time the TCL switch is pushed after
starting the engine.

3. Check that the "TCL OFF" indicator light and the TCL work

indicator light do not illuminate, when driving at 30km/h
(37.5 mph) for more than 2 seconds.

4. If defective, repair it. (Refer to

P.13D-26

, TCL diagnosis

−

Symptom Procedures

− Inspection Procedure 1, 2, 3 and 4).

MB991223

A: MB991219
B: MB991220
C: MB991221
D: MB991222

Harness set

A: Inspection harness
B: LED harness
C: LED harness adapter
D: Probe

General service tools

Checking the continuity
and measuring the
voltage at the harness
connector

TOOL

TOOL NUMBER AND NAME SUPERSESSION

APPLICATION

MB991223

A

D

C

B

AD

AC305706

"TCL OFF"
INDICATOR
LIGHT

TCL WORK
INDICATOR
LIGHT

AB

AC305707

TCL SWITCH

AB

ON-VEHICLE SERVICE

TSB Revision

TRACTION CONTROL SYSTEM (TCL)

13D-47

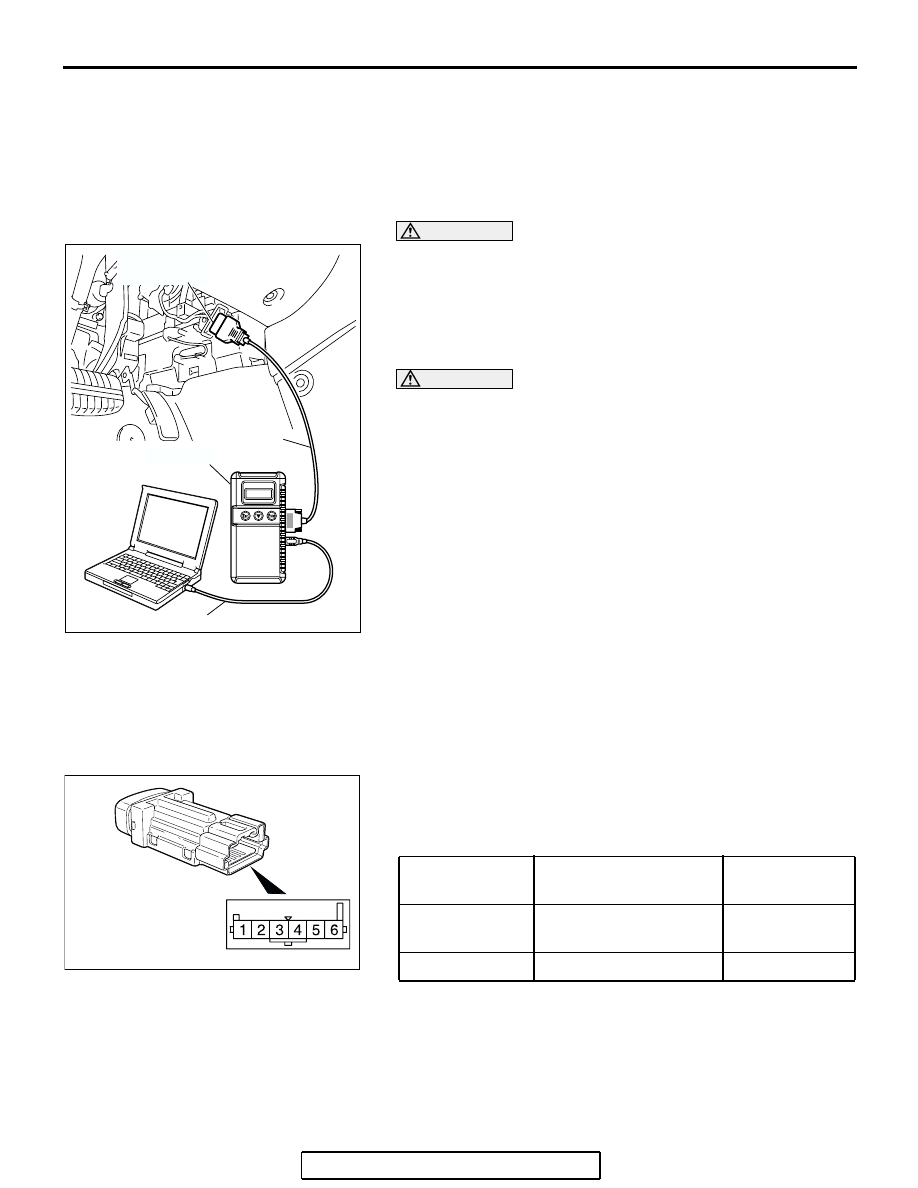

TCL OPERATION CHECK

M1136001100055

Required Special Tools:

• MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: V.C.I.

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.
1. Connect scan tool MB991958 to the data link connector.

(Refer to

P.13D-3

).

2. Turn the ignition switch to the "ON" position.

CAUTION

The engine speed increases after the actuator test
because the actuator test continues for only three sec-
onds. Therefore,  release the accelerator pedal immedi-
ately.
3. Use scan tool MB991958 to check the actuator test. (Refer

to

P.13D-3

).

• Item 09: Engine TCL Drive.

• When the accelerator pedal is depressed at the same

time that the button for actuator test item 09 displayed
on scan tool MB991958 is pressed, the system prevents
the engine speed from rising for three seconds.

4. Turn the ignition switch to the "LOCK" (OFF) position.
5. Disconnect scan tool MB991958.
6. If defective, repair it. (Refer to

P.13D-38

, TCL diagnosis

−

Symptom Procedures

− Inspection Procedure 6).

TCL SWITCH CHECK

M1136001700024

1. Remove the TCL switch. (Refer to

P.13D-48

).

2. Measure the resistance between terminal 1 and terminal 2

when the TCL switch is pressed or released. If the values
measured at the time correspond to those in the table below,
the resistance values are correct.

WHEEL SPEED SENSOR CHECK

M1136001300026

Refer to GROUP 35B, On-vehicle Service

P.35B-100

.

AC305412

AB

MB991910

DATA LINK

CONNECTOR

MB991824

MB991827

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

Pressed

1-2

Less than 2
ohms

Released

1-2

Open circuit

AC307194AB
