TRACTION CONTROL SYSTEM (TCL) DIAGNOSIS

TSB Revision

TRACTION CONTROL SYSTEM (TCL)

13D-36

STEP 4. Check the harness wire between ABS/TCL-ECU
connector A-02 terminal 6 and TCL switch connector C-131
terminal 1 for damage.
Q: Are there harness wires in good condition?

YES : Go to Step 5.
NO :  Repair the damaged harness wire. Then go to Step 7.

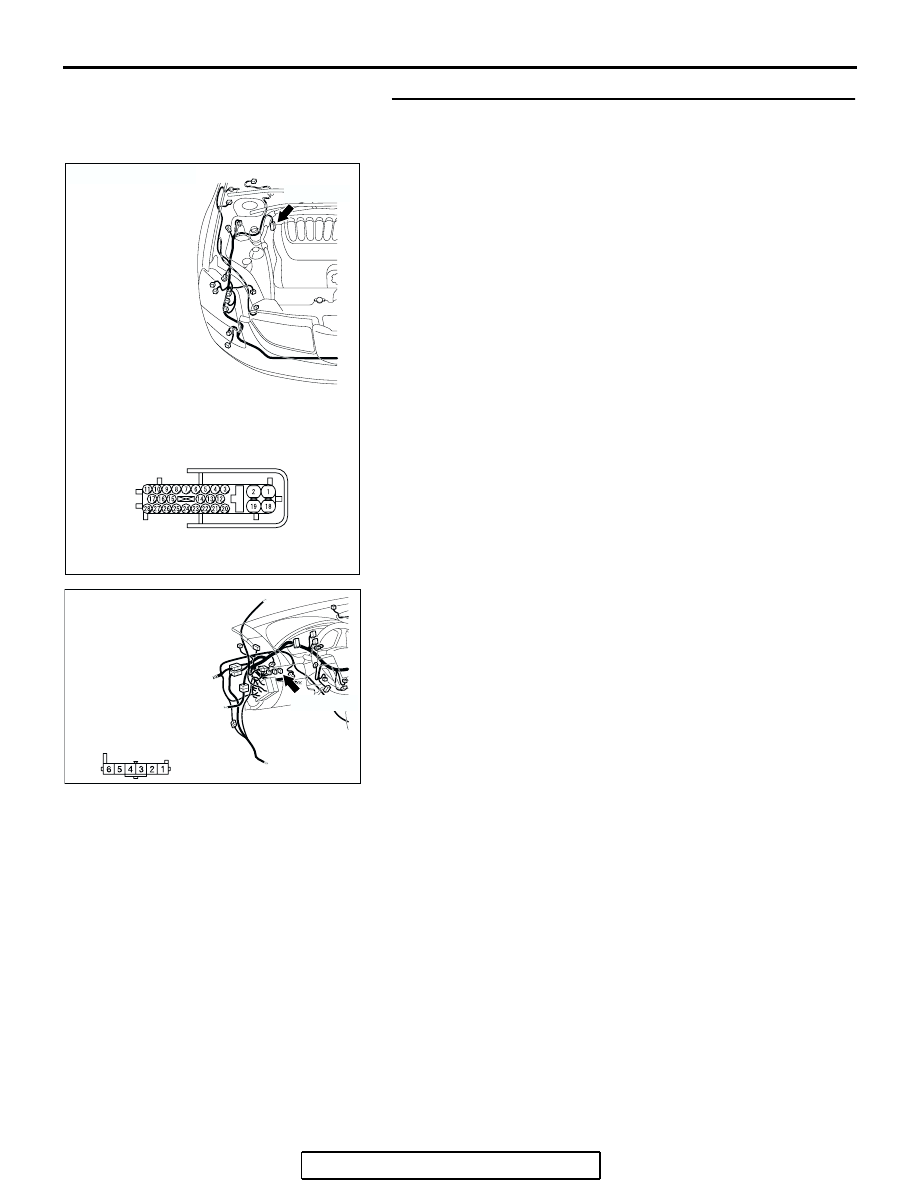

AC305209AB

A-02 (GR)

CONNECTOR: A-02

A-02 HARNESS CONNECTOR:

COMPONENT SIDE

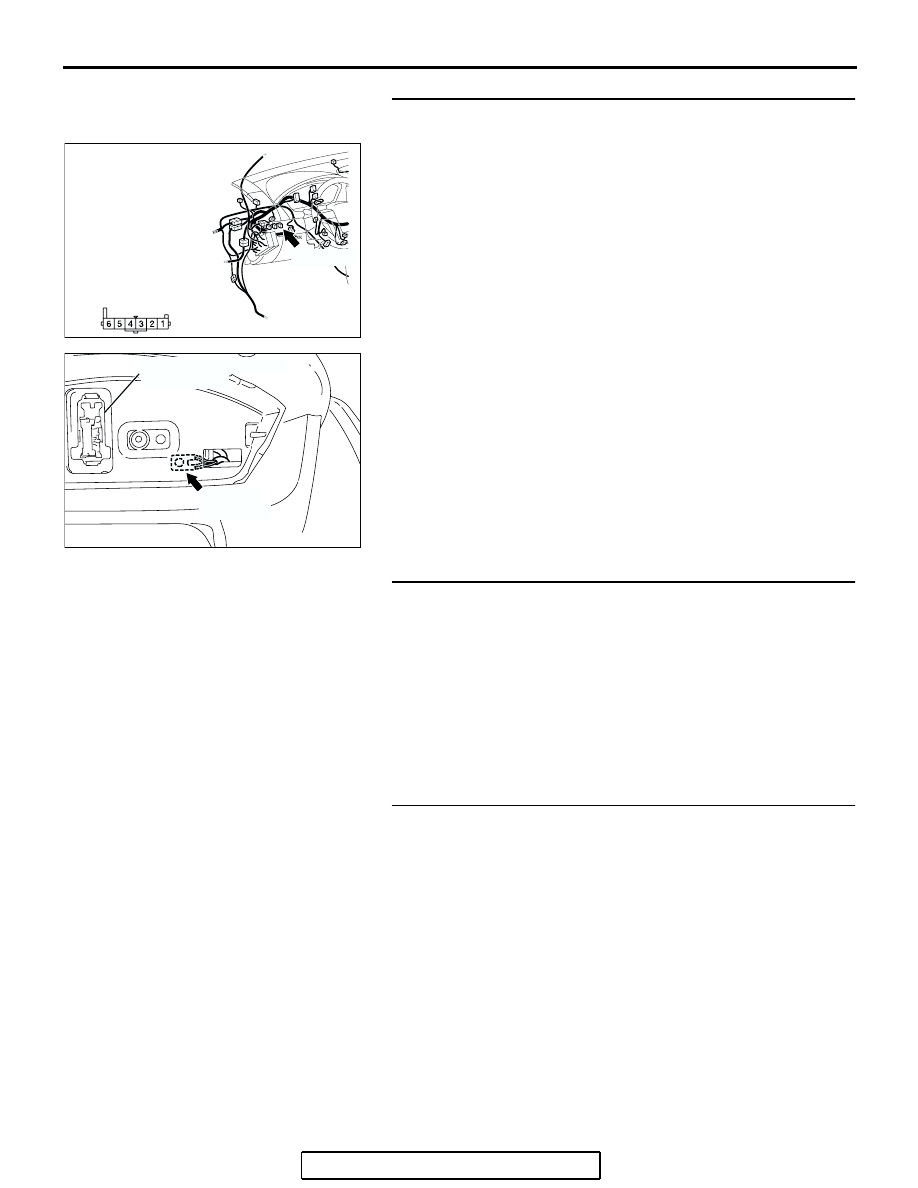

AC305231CO

CONNECTOR: C-131

C-131(GR)

C-131 HARNESS

CONNECTOR:

COMPONENT SIDE

TRACTION CONTROL SYSTEM (TCL) DIAGNOSIS

TSB Revision

TRACTION CONTROL SYSTEM (TCL)

13D-37

STEP 5. Check the harness wire between TCL switch
connector C-131 terminal 2 and ground for damage.
Q: Is the harness wire in good condition?

YES : Go to Step 6.
NO :  Repair the damaged harness wire. Then go to Step 7.

STEP 6. Retest the system
Q: Dose TCL system cancelled, when the TCL switch is

push on?
YES : It can be assumed that this malfunction is intermittent.

(Refer to GROUP 00, How to Use
Troubleshooting/Inspection Service Points

− How to

Cope with Intermittent Malfunction

P.00-14

).

NO :  Replace the hydraulic unit (integrated with

ABS/TCL-ECU). (Refer to GROUP 35B

− Hydraulic

Unit

P.35B-105

). Then go to Step 7.

STEP 7. Retest the system
Q: Dose TCL system cancelled, when the TCL switch is

push on?
YES : The procedure is complete.
NO :  Return to Step 1.

AC305231CO

CONNECTOR: C-131

C-131(GR)

C-131 HARNESS

CONNECTOR:

COMPONENT SIDE

AC305348

GROUND
TERMINAL

AC

COMBINATION METER
CONNECTOR

TRACTION CONTROL SYSTEM (TCL) DIAGNOSIS

TSB Revision

TRACTION CONTROL SYSTEM (TCL)

13D-38

INSPECTION PROCEDURE 6: TCL does not Operate.

.

COMMENT

The fail-safe function is probably canceling TCL. In
this case, scan tool MB991958 can be used to retest
each system by checking the diagnostic trouble
codes.

.

TROUBLESHOOTING HINTS (THE MOST
LIKELY CAUSES FOR THIS CASE:)

• Malfunction of the CAN bus line.

• Malfunction of the MFI system.

• Malfunction of the A/T system.

• Malfunction of the ABS/TCL-ECU.

DIAGNOSIS

Required Special Tools:

• MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: V.C.I.

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A

STEP 1. Using scan tool MB991958, read the diagnostic
trouble code.

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.
(1) Connect scan tool MB991958 to the data link connector.

(Refer to

P.13D-3

).

(2) Turn the ignition switch to the "ON" position.
(3) Use scan tool MB991958 to read the TCL diagnostic trouble

codes. (Refer to

P.13D-3

).

(4) Turn the ignition switch to the "LOCK" (OFF) position.
(5) Disconnect scan tool MB991958.
Q: Is any DTC set?

YES : Repair the TCL. (Refer to

P.13D-7

, Diagnostic

Trouble Code Chart). Then go to Step 4.

NO :  Go to Step 2.

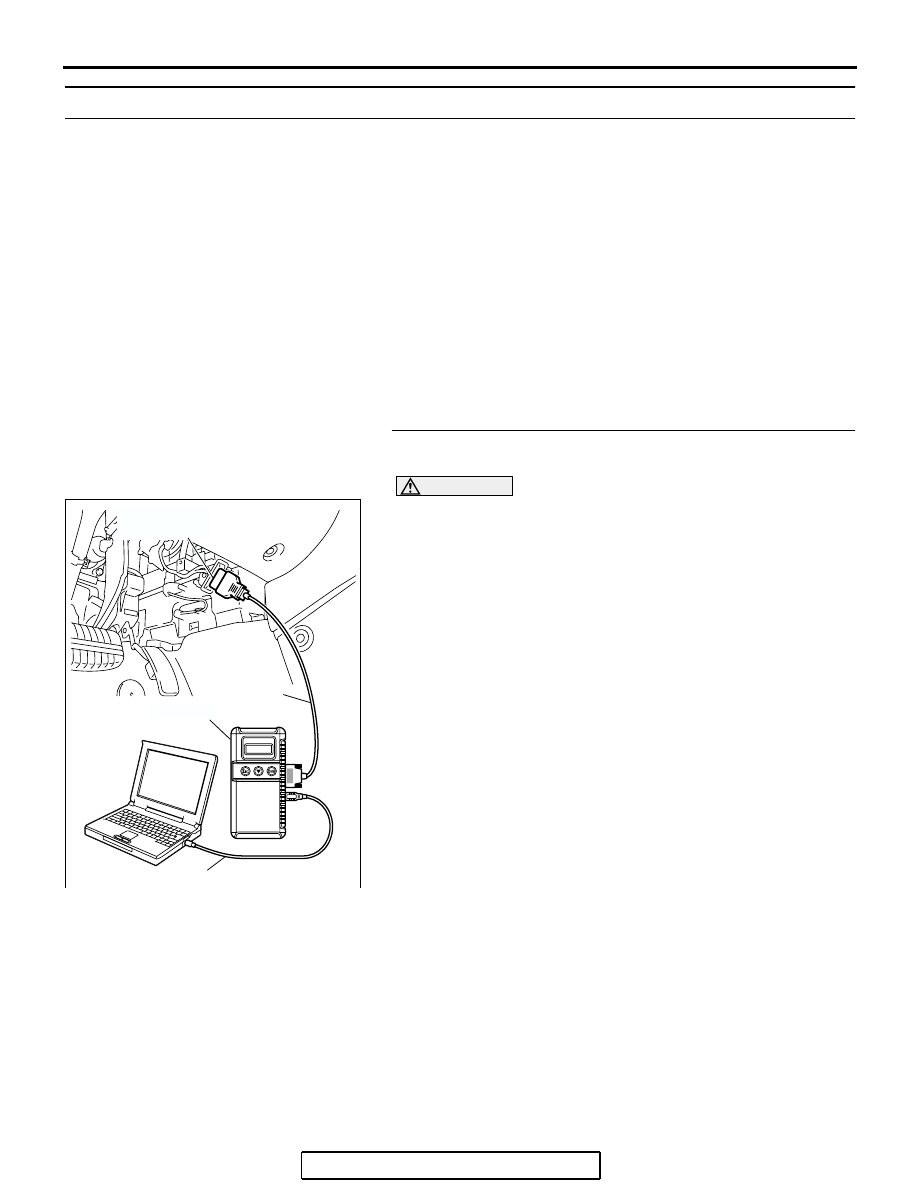

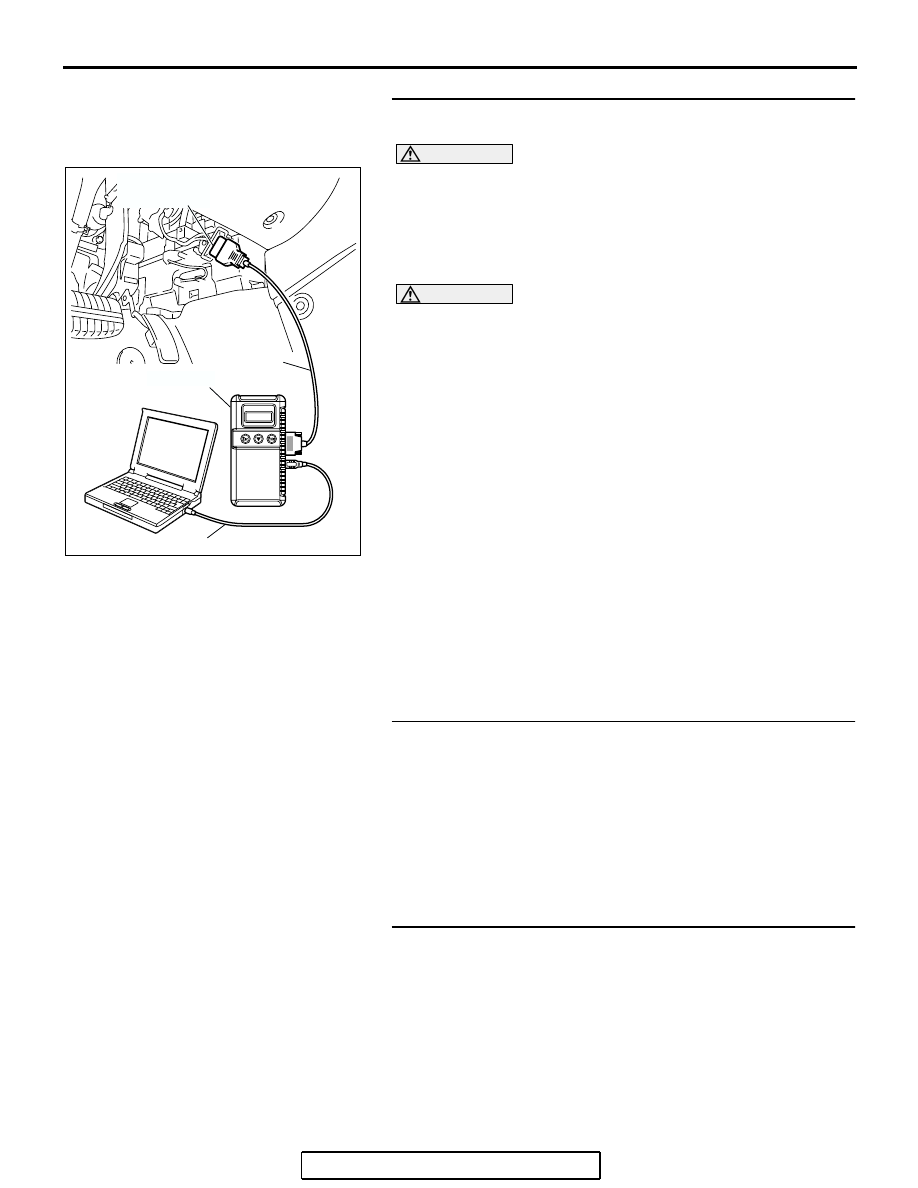

AC305412

AB

MB991910

DATA LINK

CONNECTOR

MB991824

MB991827

TRACTION CONTROL SYSTEM (TCL) DIAGNOSIS

TSB Revision

TRACTION CONTROL SYSTEM (TCL)

13D-39

STEP 2. Using scan tool MB991958, check actuator test
item09: Engine TCL Drive.

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.
(1) Connect scan tool MB991958 to the data link connector.

(Refer to

P.13D-3

).

(2) Turn the ignition switch to the "ON" position.

CAUTION

The engine speed increases after the actuator test
because the actuator test continues for only three sec-
onds. Therefore,  release the accelerator pedal immedi-
ately.
(3) Use scan tool MB991958 to check the actuator test. (Refer

to

P.13D-3

).

• Item 09: Engine TCL Drive.

• When the accelerator pedal is depressed at the

same time that the button for actuator test item 09
displayed on scan tool MB991958 is pressed, the
system prevents the engine speed from rising for
three seconds.

(4) Turn the ignition switch to the "LOCK" (OFF) position.
(5) Disconnect scan tool MB991958.
Q: Are the check results for actuator test item 09

satisfactory?
YES : Go to Step 3.
NO :  Replace the hydraulic unit (integrated with

ABS/TCL-ECU). (Refer to GROUP 35B

− Hydraulic

Unit

P.35B-105

). Then go to Step 4.

STEP 3. Retest the system
Q: Does the TCL work normally?

YES : It can be assumed that this malfunction is intermittent.

(Refer to GROUP 00, How to Use
Troubleshooting/Inspection Service Points

− How to

Cope with Intermittent Malfunction

P.00-14

).

NO :  Replace the hydraulic unit (integrated with

ABS/TCL-ECU). (Refer to GROUP 35B

− Hydraulic

Unit

P.35B-105

). Then go to Step 4.

STEP 4. Retest the system
Q: Does the TCL work normally?

YES : The procedure is complete.
NO :  Return to Step 1.

AC305412

AB

MB991910

DATA LINK

CONNECTOR

MB991824

MB991827
