SUNROOF ASSEMBLY

TSB Revision

BODY

42-80

INSPECTION

M1421007600440

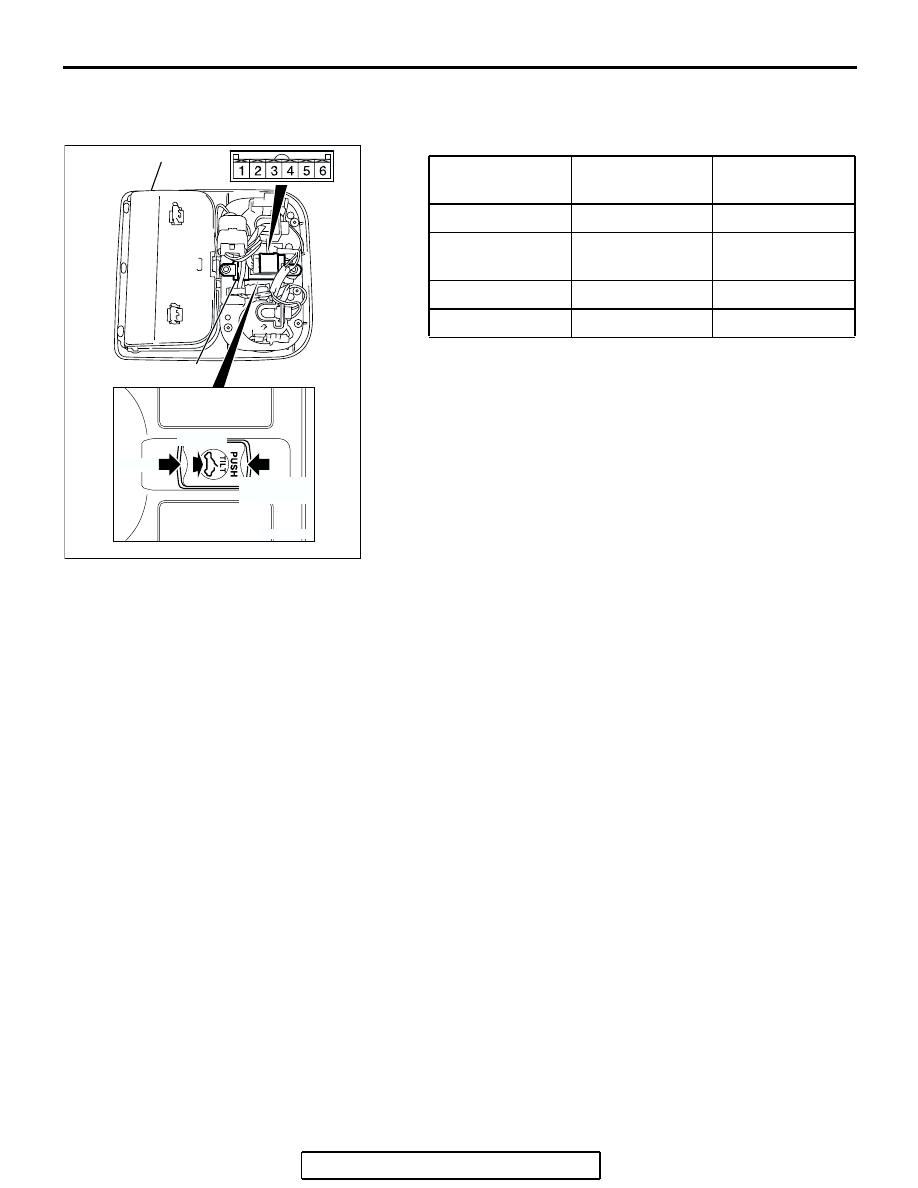

SUNROOF SWITCH CONTINUITY  CHECK

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

Open

4

− 5

Less than 2 ohms

Off

3

− 4, 3 − 5, 3 − 6,

4

− 5, 4 − 6, 5 − 6

Open circuit

Tilt-up

3

− 4

Less than 2 ohms

Close/Tilt-down

4

− 6

Less than 2 ohms

AC306720

AC307038

AC209094

AB

OPEN

OVERHEAD CONSOLE

CLOSE/
TILT-DOWN

TILT-UP

SUNROOF SWITCH

SUNROOF ASSEMBLY

TSB Revision

BODY

42-81

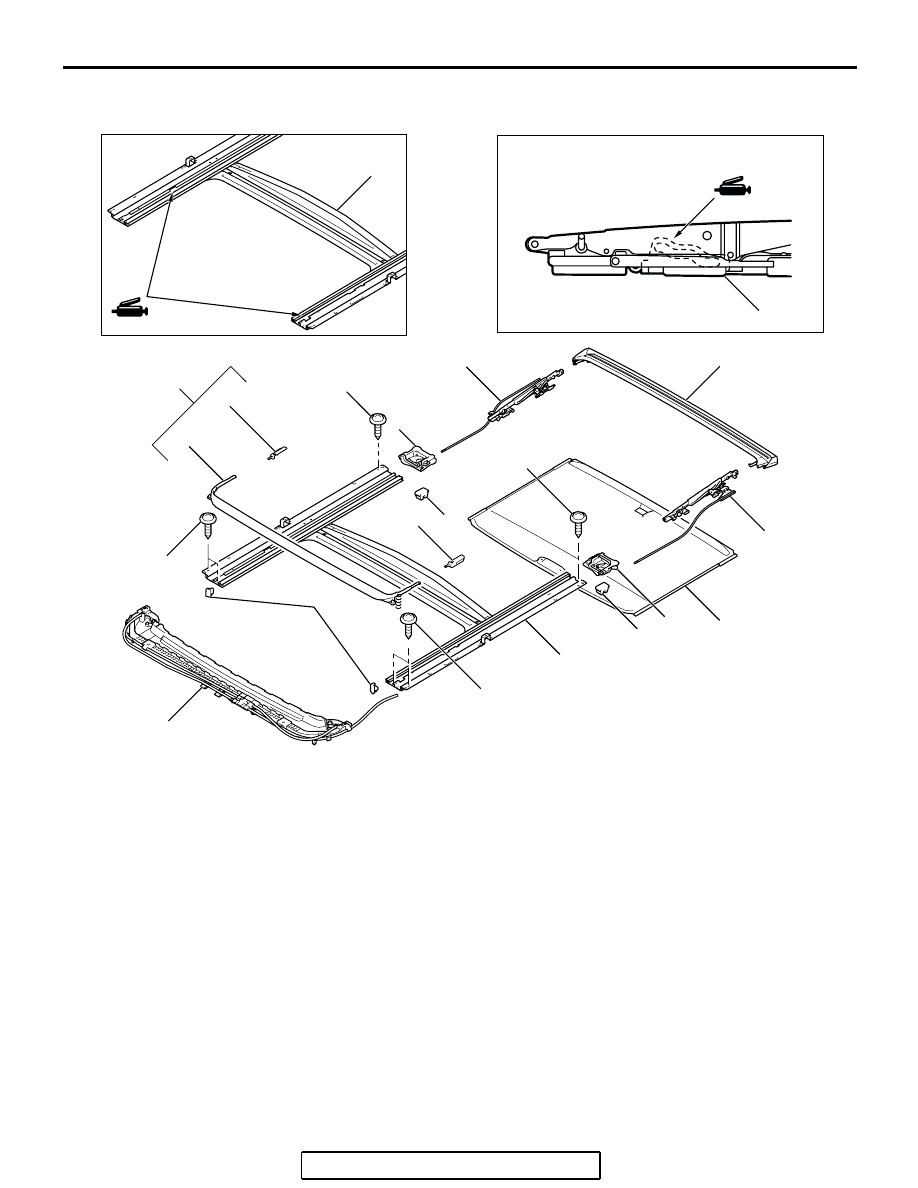

DISASSEMBLY AND ASSEMBLY

M1426001400294

AC308120

AC309052

1

2

1

2

3

4

5

6

6

7

8

8

8

9

10

11

11

AB

2.0 N·m
18 in-lb

2.0 N·m
18 in-lb

2.0 N·m
18 in-lb

2.0 N·m
18 in-lb

DISASSEMBLY STEPS

1. SUNROOF DRIP PLATE
2. SUNROOF SUNSHADE STOPPER
3. SUNROOF SUNSHADE

<<A>>

4. SUNROOF DEFLECTOR

ASSEMBLY

5. SUNROOF DEFLECTOR

6. SUNROOF GUIDE RAIL ROD

HOLDER

7. SUNROOF DRIP  RAIL
8. ROOF LID SLIDER
9. SLIDING ROOF OPERATING UNIT
10. ROOF BLIND  STOPPER
11. SUNROOF HOUSING

DISASSEMBLY STEPS

LOOSE PANEL

TSB Revision

BODY

42-82

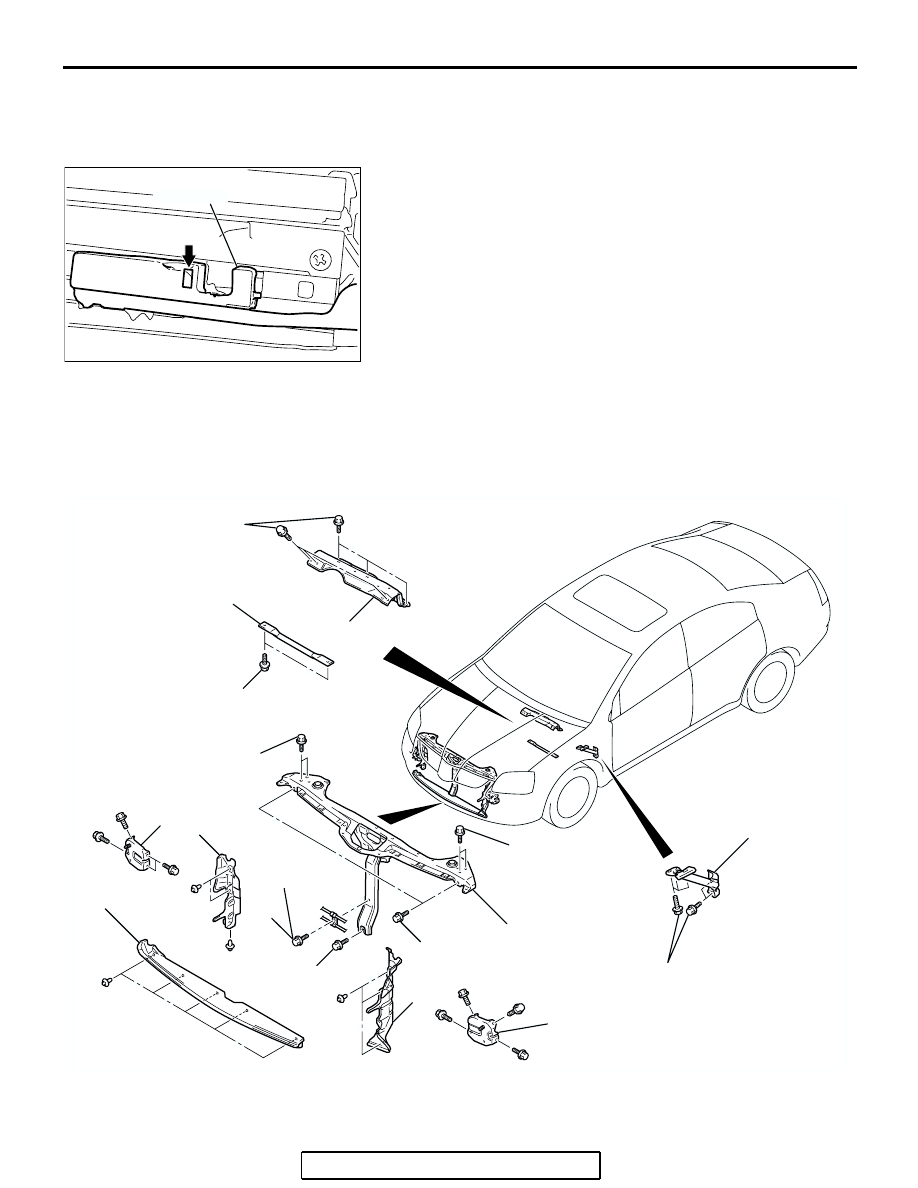

DISASSEMBLY SERVICE POINT

.

<<A>> SUNROOF DEFLECTOR ASSEMBLY
REMOVAL

Slide the sunroof deflector assembly to the front of the vehicle
by holding the arrow area shown in the illustration with a
flat-tipped screwdriver, and remove it.

LOOSE PANEL

REMOVAL AND INSTALLATION

M1421003100056

AC307035

AB

SUNROOF DEFLECTOR
ASSEMBLY

AC305695 AB

1

2

3

6

6

4

5

5

7

8

22 ± 4 N·m
16 ± 2 ft-lb

22 ± 4 N·m
16 ± 2 ft-lb

22 ± 4 N·m
16 ± 2 ft-lb

22 ± 4 N·m
16 ± 2 ft-lb

22 ± 4 N·m
16 ± 2 ft-lb

11 ± 2 N·m
98 ± 17 in-lb

12 ± 2 N·m
102 ± 22 in-lb

11 ± 2 N·m
98 ± 17 in-lb

REMOVAL

1. FRONT FLOOR BACKBONE BRACE

LOOSE PANEL

TSB Revision

BODY

42-83

COWL TOP COVER  OUTER
REMOVAL STEPS

• FRONT DECK GARNISH (REFER

TO GROUP 51, WINDSHIELD
WIPER

P.51-15

.)

2. COWL TOP COVER OUTER

UPPER FRAME TO FRONT PILLAR
BRACE REMOVAL STEPS

• SPLASH SHIELD (REFER TO

P.42-10

.)

3. UPPER FRAME TO FRONT PILLAR

BRACE
AIR GUIDE PANEL REMOVAL
STEPS

• FRONT BUMPER ASSEMBLY

(REFER TO GROUP 51, FRONT
BUMPER

P.51-2

.)

4. AIR GUIDE PANEL CENTER
• FRONT BUMPER

REINFORCEMENT ASSEMBLY
(REFER TO GROUP 51, FRONT
BUMPER

P.51-2

.)

5. AIR GUIDE PANEL SIDE

FRONT BUMPER
REINFORCEMENT BRACKET
REMOVAL STEPS

• FRONT BUMPER

REINFORCEMENT ASSEMBLY
(REFER TO GROUP 51, FRONT
BUMPER

P.51-2

.)

5. AIR GUIDE PANEL SIDE
6. FRONT BUMPER

REINFORCEMENT BRACKET
FRONT END STRUCTURE BAR
REMOVAL STEPS

• RADIATOR GRILLE (REFER TO

GROUP 51, RADIATOR GRILLE

P.51-5

.)

• FRONT BUMPER MOUNTING

CLIPS UPPER (REFER TO GROUP
51, FRONT BUMPER

P.51-2

.)

• HOOD DAMPER AND HOOD LATCH

(REFER TO

P.42-8

.)

7. COOLER TUBE ASSEMBLY

MOUNTING BOLT <2.4L ENGINE>

8. FRONT END STRUCTURE BAR
