Mitsubishi Galant 9G. Manual - part 395

TRUNK LID

TSB Revision

BODY

42-60

SYMPTOM PROCEDURES

INSPECTION PROCEDURE 1:  Difficult Locking and Unlocking

DIAGNOSIS

STEP 1. Check the release cable routing
condition.

Q: Is the release cable routing condition good?

YES :

Go to Step 3.

NO :

Repair the release cable routing, then go to
Step 2.

STEP 2. Check the engagement of the trunk lid
latch and trunk lid striker.

Q: Are the trunk lid latch and trunk lid striker engaged

correctly?
YES :

 Then go to Step 3.

NO :

Adjust the trunk lid latch. Refer to

P.42-61

.

STEP 3. Retest the system.

Q: Does the trunk lid lock operate easily?

YES :

The procedure is complete.

NO :

Return to Step 1.

INSPECTION PROCEDURE 2: Uneven Body Clearance

DIAGNOSIS

STEP 1. Check the clearance around the trunk
lid..

Q: Are the apertures between the trunk lid and the

adjacent body panels aligned correctly?
YES :

Then go to Step 2.

NO :

Adjust the trunk lid panel assembly. Refer to

P.42-61

.

STEP 2. Retest the system.

Q: Are the clearances between the body panels even?

YES :

The procedure is complete.

NO :

Return to Step 1.

INSPECTION PROCEDURE 3:  Uneven Height

DIAGNOSIS

STEP 1. Check the trunk lid bumper height.

Q: Is the trunk lid bumper height proper?

YES :

Then go to Step 2.

NO :

Adjust the trunk lid bumper.   Refer to

P.42-61

.

STEP 2. Retest the system.

Q: Are the trunk lid and body height even?

YES :

The procedure is complete.

NO :

Return to Step 1.

TRUNK LID

TSB Revision

BODY

42-61

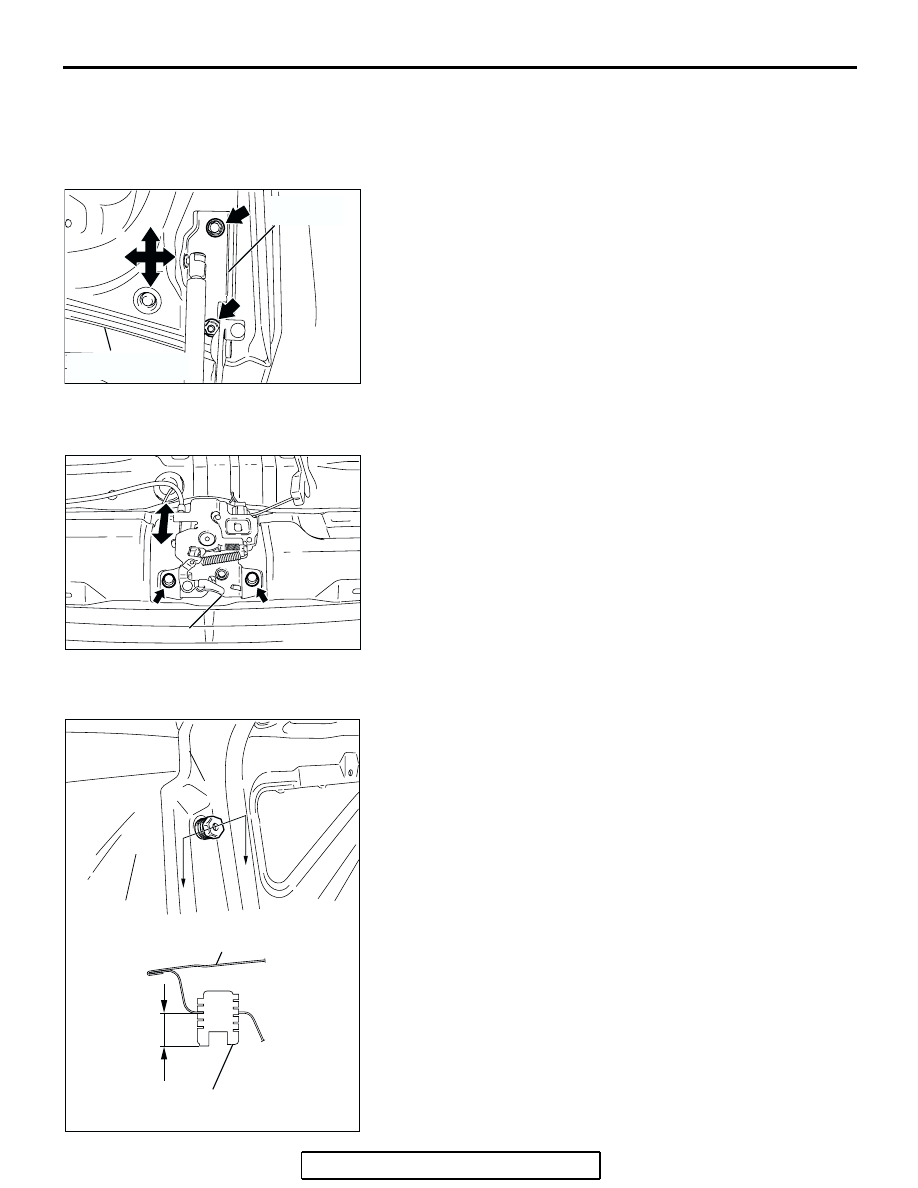

ON-VEHICLE SERVICE

ADJUSTMENT OF CLEARANCE AROUND TRUNK
LID

M1421008100040

Loosen the trunk lid panel assembly mounting bolt and nut, and
move the trunk lid panel assembly to make the clearance
around the trunk lid even.

TRUNK LID LATCH ADJUSTMENT

M1421008600012

After checking the trunk lid release cable for proper routing,
loosen the trunk lid latch mounting bolts. Change the position of
the trunk lid latch relative to the trunk lid striker so that trunk lid
locking and unlocking effort is correct.

TRUNK LID HEIGHT ADJUSTMENT

M1421008300044

Turn each trunk lid damper to achieve the height shown in the
drawing is reached. If the trunk lid panel height on one side is
different from that on the other side (even after the trunk lid
dampers have been adjusted to the height indicated in the
drawing), turn the trunk lid damper(s) slightly to make fine
adjustments to the trunk lid panel height.
NOTE: When the damper is new, one full turn of the trunk lid
damper changes the height approximately 3 mm. Turn it clock-
wise to reduce height. Turn it counterclockwise to increase
height.

AC305824AB

TRUNK LID
HINGE

TRUNK LID PANEL
ASSEMBLY

AC305834 AB

TRUNK LID LATCH

AC305822

AC305823

AC306177

SECTION A – A

TRUNK LID PANEL
ASSEMBLY

A

A

TRUNK LID DAMPER

AB

17 mm
(0.7 in)

TRUNK LID

TSB Revision

BODY

42-62

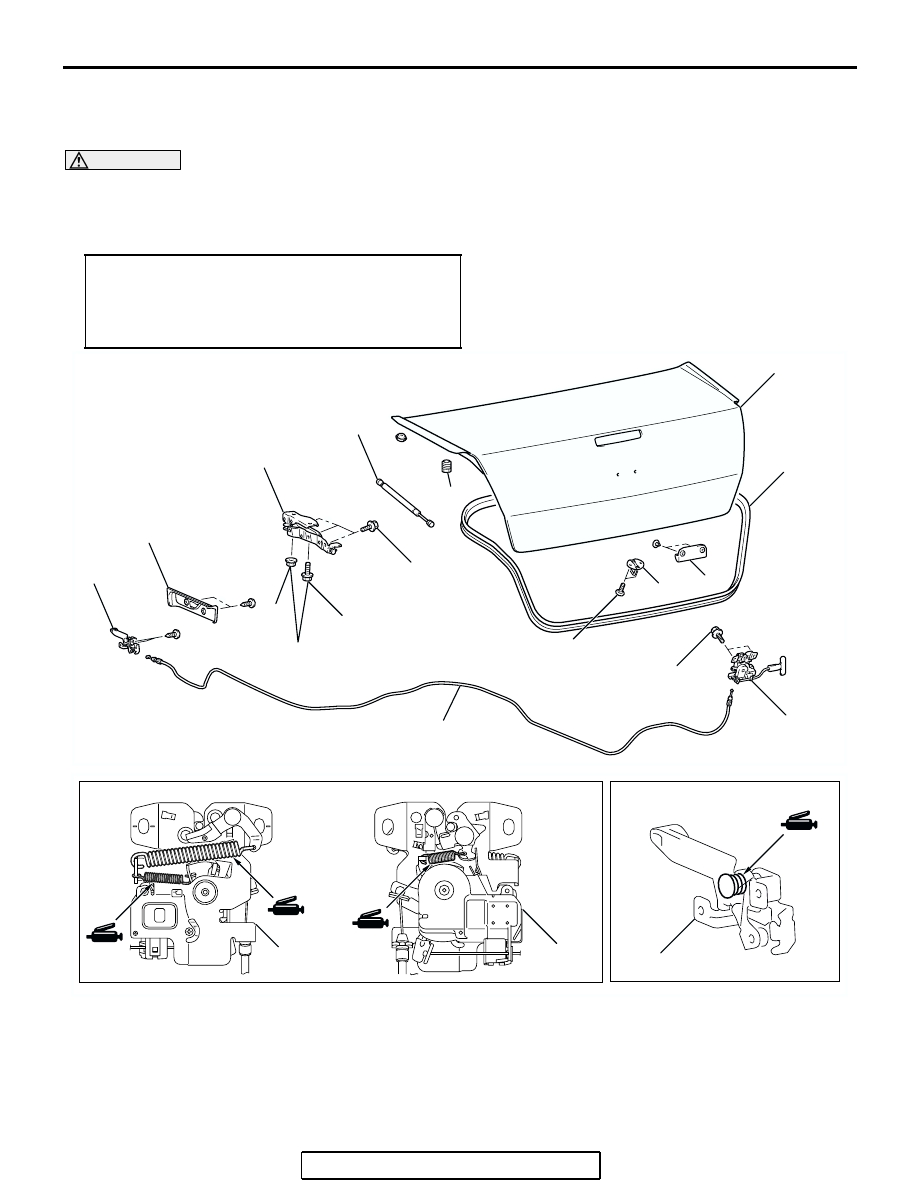

TRUNK LID

REMOVAL AND INSTALLATION

M1421002200191

CAUTION

• Do not disassemble or throw the trunk lid gas spring into fire.
• Punch a hole in the trunk lid gas spring before disposal to release the gas inside.
• Ensure the trunk lid gas spring piston rod does not come into contact with foreign material.

Post-installation Operation
• Adjustment of Clearance Around Trunk Lid (Refer to

P.42-61

).

• Trunk Lid Latch Adjustment (Refer to

P.42-61

).

• Trunk Lid Height Adjustment (Refer to

P.42-61

).

AC305820

1

2

3

5

4

6

7

8

9

10

11

12

13 ± 2 N·m
111 ± 22 in-lb

13 ± 2 N·m
111 ± 22 in-lb

5.0 ± 1.0 N·m
44 ± 9 in-lb

9.0 ± 2.0 N·m
80 ± 17 in-lb

AB

9

AC305820

AC306170

AC305831

AC305832

AB

7

5

5

<FRONT VIEW >

<REAR VIEW>

TRUNK LID

TSB Revision

BODY

42-63

AC305830

AC306174

AB

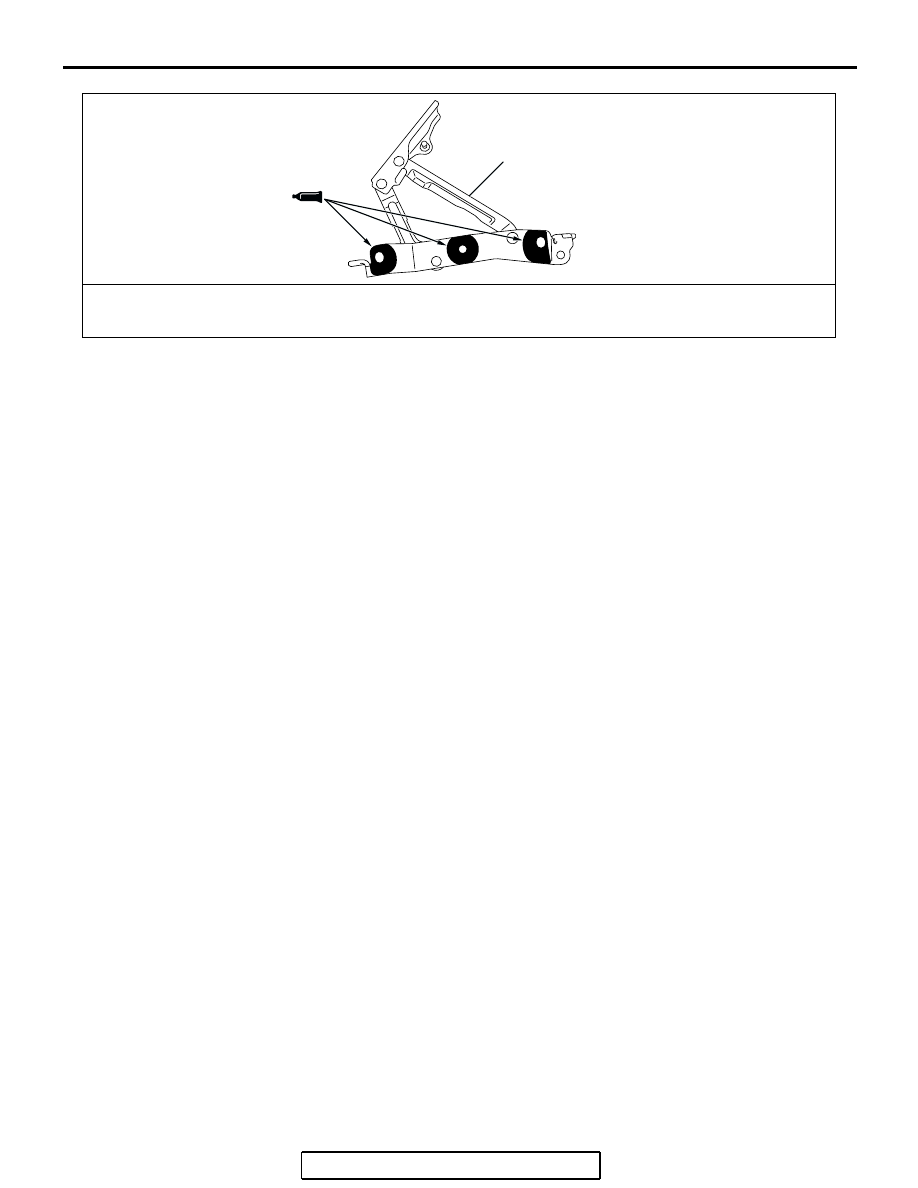

ADHESIVE: 3M™ AAD PART NO.8531 HEAVY DRIP CHECK SEALER, 3M™ AAD PART NO.8646 AUTOMOTIVE JOINT
AND SEAM SEALER OR EQUIVALENT

12

REMOVAL

1. TRUNK LID DAMPER
2. TRUNK LID STRIKER
3. TRUNK LID INSIDE HANDLE

TRUNK LID WEATHERSTRIP
REMOVAL STEPS

• REAR END TRIM (REFER TO

GROUP 52A,  TRIMS

P.52A-10

.)

>>A<<

4. TRUNK LID WEATHERSTRIP

TRUNK LID LATCH REMOVAL
STEPS

• REAR END TRIM (REFER TO

GROUP 52A,  TRIMS

P.52A-10

.)

5. TRUNK LID LATCH ASSEMBLY

TRUNK LID RELEASE CABLE AND
TRUNK LID RELEASE HANDLE
REMOVAL STEPS

• REAR END TRIM (REFER TO

GROUP 52A,  TRIMS

P.52A-10

.)

• TRUNK  TRIM ASSEMBLY (REFER

TO GROUP 52A, TRIMS

P.52A-10

.)

• REAR SEAT (REFER TO GROUP

52A, SEAT

P.52A-29

.)

• CENTER PILLAR LOWER TRIM

(REFER TO GROUP 52A, TRIMS

P.52A-10

.)

• COWL SIDE TRIM (REFER TO

GROUP 52A,  TRIMS

P.52A-10

.)

6. TRUNK LID RELEASE HANDLE

COVER

7. TRUNK LID RELEASE HANDLE
8. TRUNK LID RELEASE CABLE

TRUNK LID PANEL ASSEMBLY
REMOVAL STEPS

1. TRUNK LID DAMPER
2. TRUNK LID STRIKER
3. TRUNK LID INSIDE HANDLE
• THREE-DIAMOND MARK (REFER

TO GROUP 51 MARKS

P. 51-23

.)

• HIGH MOUNT STOPLIGHT

<VEHICLES WITHOUT REAR
SPOILER> (REFER TO GROUP
54A, HIGH-MOUNTED STOPLIGHT

P.54A-123

.)

• REAR SPOILER ASSEMBLY

<VEHICLES WITH REAR SPOILER>
(REFER TO GROUP 51, REAR
SPOILER

P.51-9

.)

9. TRUNK LID PANEL ASSEMBLY

MOUNTING BOLT AND NUT

10. TRUNK LID PANEL ASSEMBLY

TRUNK LID HINGE REMOVAL
STEPS

10. TRUNK LID PANEL ASSEMBLY

<<A>>

11. TRUNK LID GAS SPRING
12. TRUNK LID HINGE

TRUNK LID RELEASE CABLE AND
TRUNK LID RELEASE HANDLE
REMOVAL STEPS (Continued)
