DOOR

TSB Revision

BODY

42-52

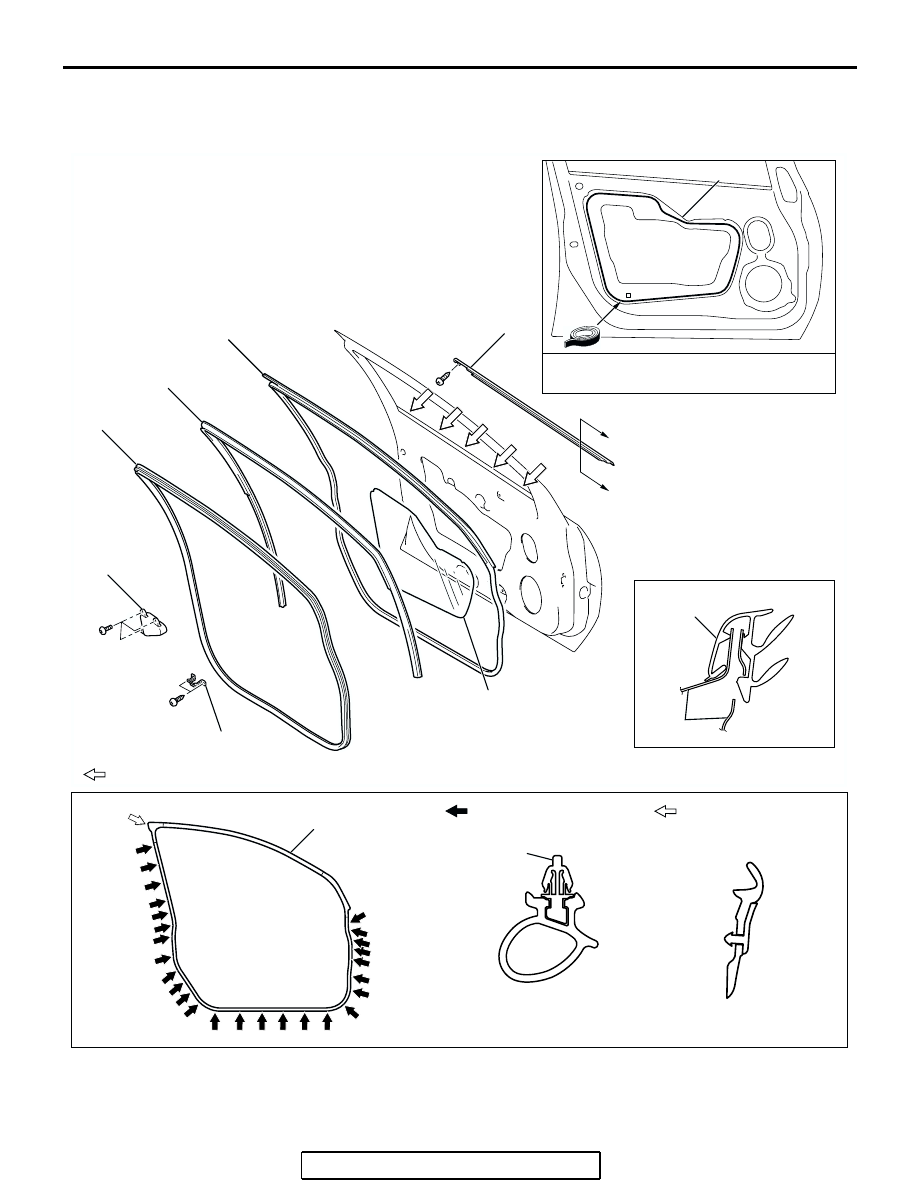

WINDOW GLASS RUNCHANNEL AND DOOR OPENING WEATHERSTRIP

REMOVAL AND INSTALLATION

M1423003100319

AC306732

AC306175

AC306365

AC206032

SEALANT: 3M™ AAD PART NO. 8633
OR EQUIVALENT

AB

NOTE
        : THE CONVEX POSITION OF THE DOOR

SECTION A – A

FRONT
DOOR

<FRONT DOOR>

1

2

4

3

3

5

6

7

7

A

A

AC306372

AC306373

AC306725

AC306374

: SECTIONAL VIEW OF
  CLIP POSITION

: SECTIONAL VIEW OF
  CLIP POSITION

AB

CLIP POSITION

LH DOOR CLIPS (PINK),
RH DOOR CLIPS
(TURQUOISE)

6

REMOVAL

>>D<<

1. DOOR WINDOW GLASS

RUNCHANNEL

DOOR

TSB Revision

BODY

42-53

WATERPROOF FILM AND DOOR
PANEL CORE REMOVAL STEPS

• DOOR TRIM ASSEMBLY (REFER

TO GROUP 52A, DOOR TRIM

P.52A-13

).

• DOOR INSIDE HANDLE (REFER TO

P.42-46

).

2. DOOR ARMREST BRACKET

>>A<<

3. WATERPROOF FILM
4. DOOR PANEL CORE

DOOR OPENING INNER
WEATHERSTRIP REMOVAL
STEPS

• FRONT SCUFF PLATE (REFER TO

GROUP 52A,  TRIMS

P.52A-10

).

>>C<<

5. DOOR OPENING INNER

WEATHERSTRIP (BODY SIDE)

DOOR OPENING OUTER
WEATHERSTRIP REMOVAL
STEPS

• DOOR CHECK  MOUNTING BOLT

(BODY SIDE) (REFER TO

P.42-37

).

>>B<<

6. DOOR OPENING OUTER

WEATHERSTRIP
DOOR BELTLINE MOLDING
REMOVAL STEPS

• DOOR TRIM ASSEMBLY (REFER

TO GROUP 52A, DOOR TRIM

P.52A-13

).

• REMOTE CONTROLLED MIRROR

ASSEMBLY (REFER TO GROUP  51,
DOOR MIRROR

P.51-41

).

7. DOOR BELTLINE  MOLDING

DOOR

TSB Revision

BODY

42-54

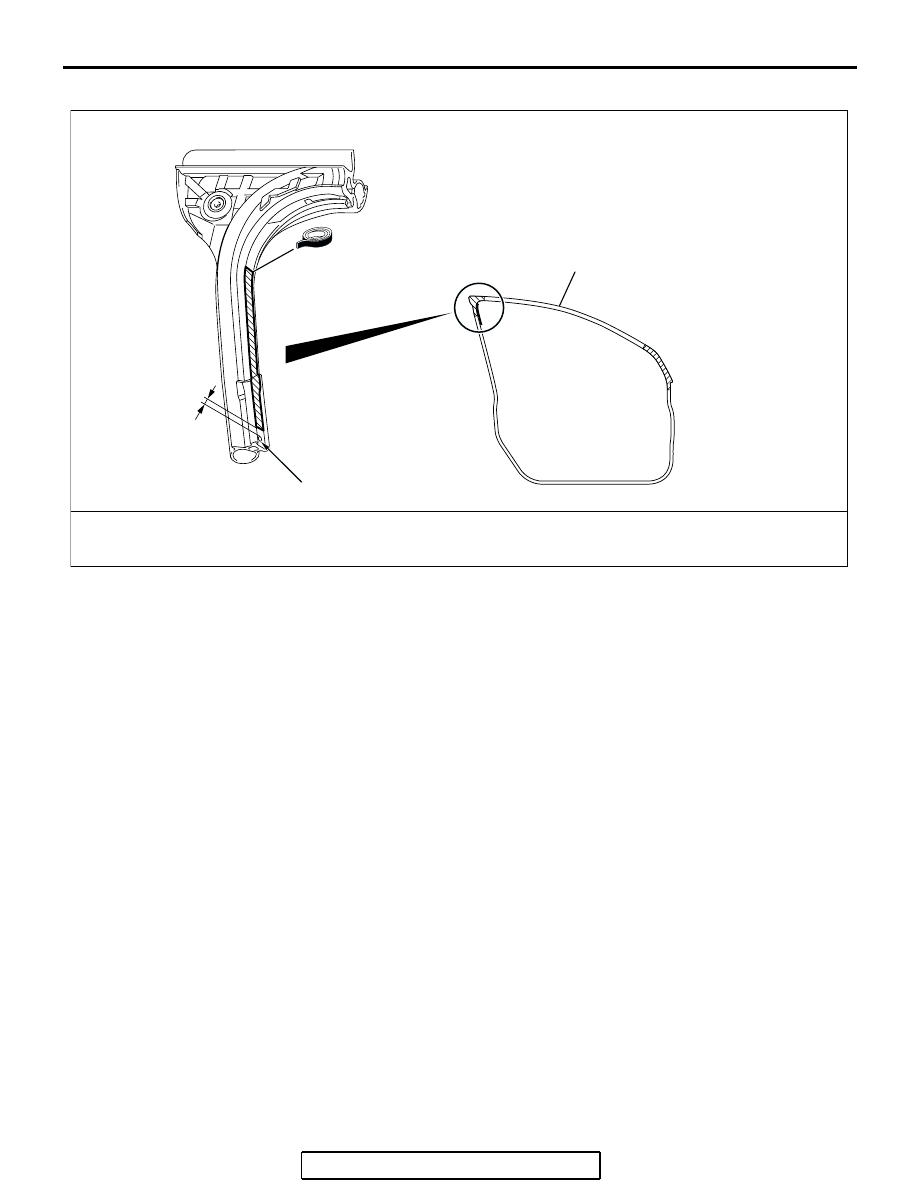

DOUBLE-SIDED TAPE POSITION

AC306726

AC306375

AC306376

AB

3 (0.12)

UNITS: mm (in)

CLIP HOLE

<FRONT DOOR>

ADHESIVE TAPE: DOUBLE-SIDED TAPE [ 7 mm (0.28 in) WIDTH, 85 mm (3.35 in) LENGTH AND 0.8 mm (0.031 in)
THICKNESS ]

DOOR OPENING OUTER
WEATHERSTRIP

DOOR

TSB Revision

BODY

42-55

AC306733

AC306176

AC306366

AC206032

SEALANT: 3M™ AAD PART NO. 8633
OR EQUIVALENT

AB

NOTE
        : THE CONVEX POSITION OF THE DOOR

SECTION A – A

REAR
DOOR

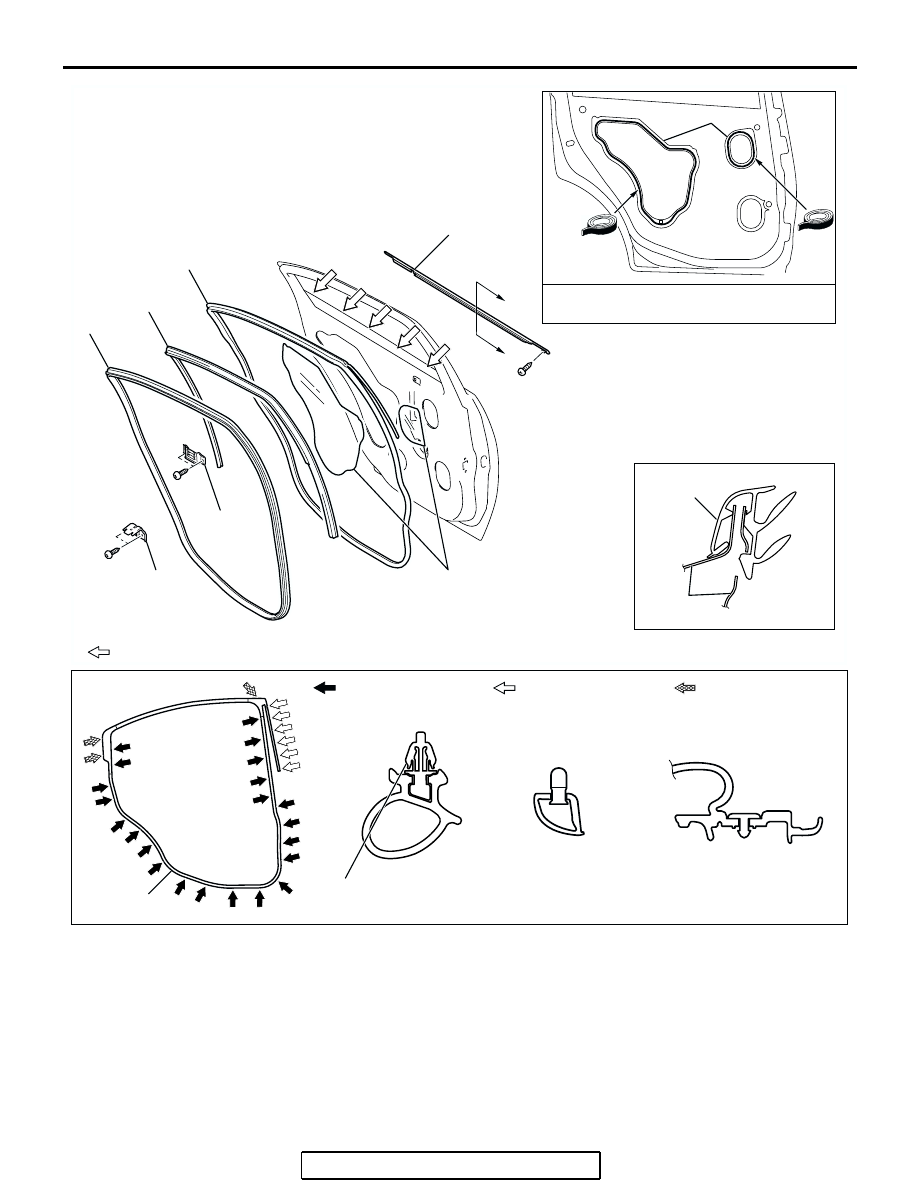

<REAR  DOOR>

1

2

4

3

3

5

6

7

7

A

A

AC306378

AC306379

AC306730

AC306380

AC306373

:SECTIONAL VIEW OF
 CLIP POSITION

:SECTIONAL VIEW OF
 CLIP POSITION

AC

:SECTIONAL VIEW OF
 CLIP POSITION

CLIP POSITION

LH DOOR CLIPS (YELLOW),
RH DOOR CLIPS (BLUE)

6

REMOVAL

>>D<<

1. DOOR WINDOW GLASS

RUNCHANNEL
DOOR PANEL BRACKET
REMOVAL STEPS

• DOOR TRIM ASSEMBLY (REFER

TO GROUP 52A, DOOR TRIM

P.52A-13

).

2. DOOR PANEL BRACKET

DOOR ARMREST BRACKET
REMOVAL STEPS

• DOOR TRIM ASSEMBLY (REFER

TO GROUP 52A, DOOR TRIM

P.52A-13

).

3. DOOR ARMREST  BRACKET
