IGNITION SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-40

<3.8L ENGINE>

Refer to GROUP 13B, Multiport Fuel Injection (MFI) <3.8L
Engine>

− Multiport Fuel Injection (MFI) Diagnosis − Diagnostic

Trouble Code Procedures

− DTC P0340 : Camshaft Position

Sensor Circuit

P.13B-626

.

CRANKSHAFT POSITION SENSOR CHECK

M1163004500261

<2.4L ENGINE>

Refer to GROUP 13A, Multiport Fuel Injection (MFI) <2.4L
Engine>

− Multiport Fuel Injection (MFI) Diagnosis − Diagnostic

Trouble Code Procedures

− DTC P0335 : Crankshaft Position

Sensor Circuit

P.13A-548

.

<3.8L ENGINE>

Refer to GROUP 13B, Multiport Fuel Injection (MFI) <3.8L
Engine>

− Multiport Fuel Injection (MFI) Diagnosis − Diagnostic

Trouble Code Procedures

− DTC P0335 : Crankshaft Position

Sensor Circuit

P.13B-604

.

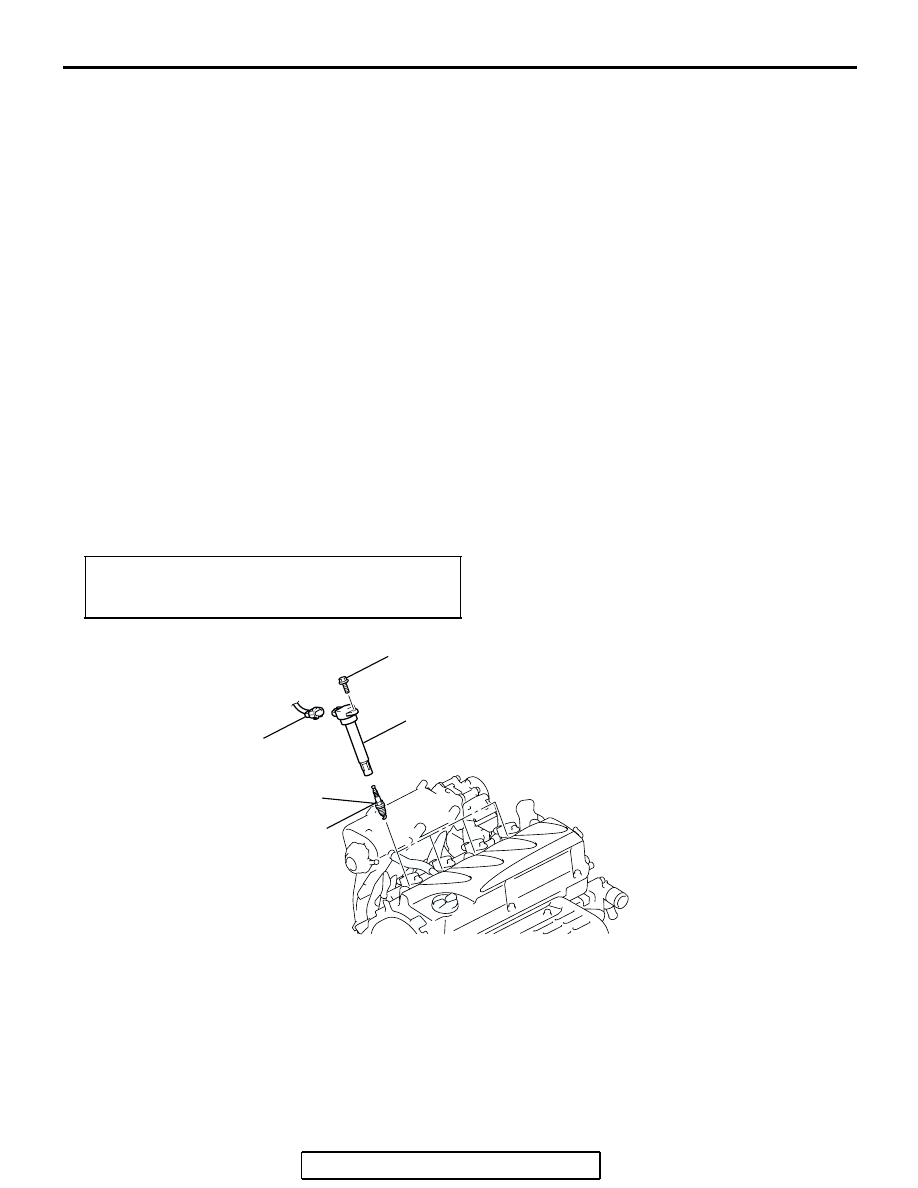

IGNITION COIL

REMOVAL AND INSTALLATION <2.4L ENGINE>

M1163004000459

Pre-removal and Post-installation Operation
Air Cleaner Resonator Removal and Installation (Refer to
GROUP 15, Air Cleaner

P.15-4

).

AC306714

10 ± 2 N·m
89 ± 17 in-lb

25 ± 4 N·m
18 ± 3 ft-lb

1

2

AB

3

REMOVAL STEPS

1.

IGNITION COIL CONNECTORS

2.

IGNITION COILS

3.

SPARK PLUGS

REMOVAL STEPS (Continued)

IGNITION SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-41

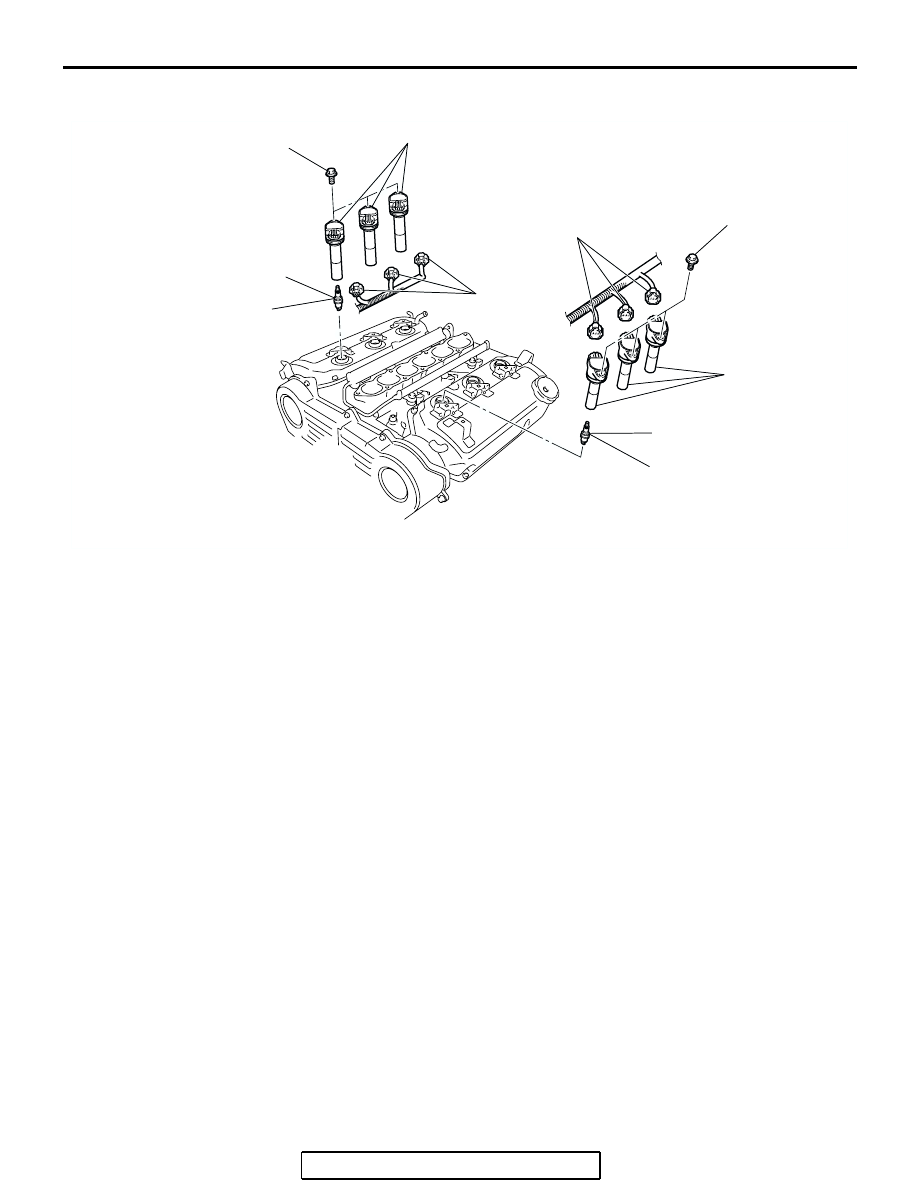

REMOVAL AND INSTALLATION <3.8L ENGINE>

M1163004000448

AC306928

10 ± 2 N·m
89 ± 17 in-lb

25 ± 4 N·m
18 ± 3 ft-lb

25 ± 4 N·m
18 ± 3 ft-lb

10 ± 2 N·m
89 ± 17 in-lb

1

2

3

4

5

6

AB

REMOVAL STEPS

•

ENGINE COVER (REFER TO
GROUP 11C,  ENGINE ASSEMBLY

P.11C-16

).

1.

IGNITION COIL CONNECTORS
(LH)

2.

IGNITION COILS  (LH)

3.

SPARK PLUGS (LH)

•

INTAKE MANIFOLD PLENUM
(REFER TO GROUP 15, INTAKE
MANIFOLD PLENUM

P.15-6

).

4.

IGNITION COIL CONNECTORS
(RH)

5.

IGNITION COILS (RH)

6.

SPARK PLUGS (RH)

REMOVAL STEPS (Continued)

IGNITION SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-42

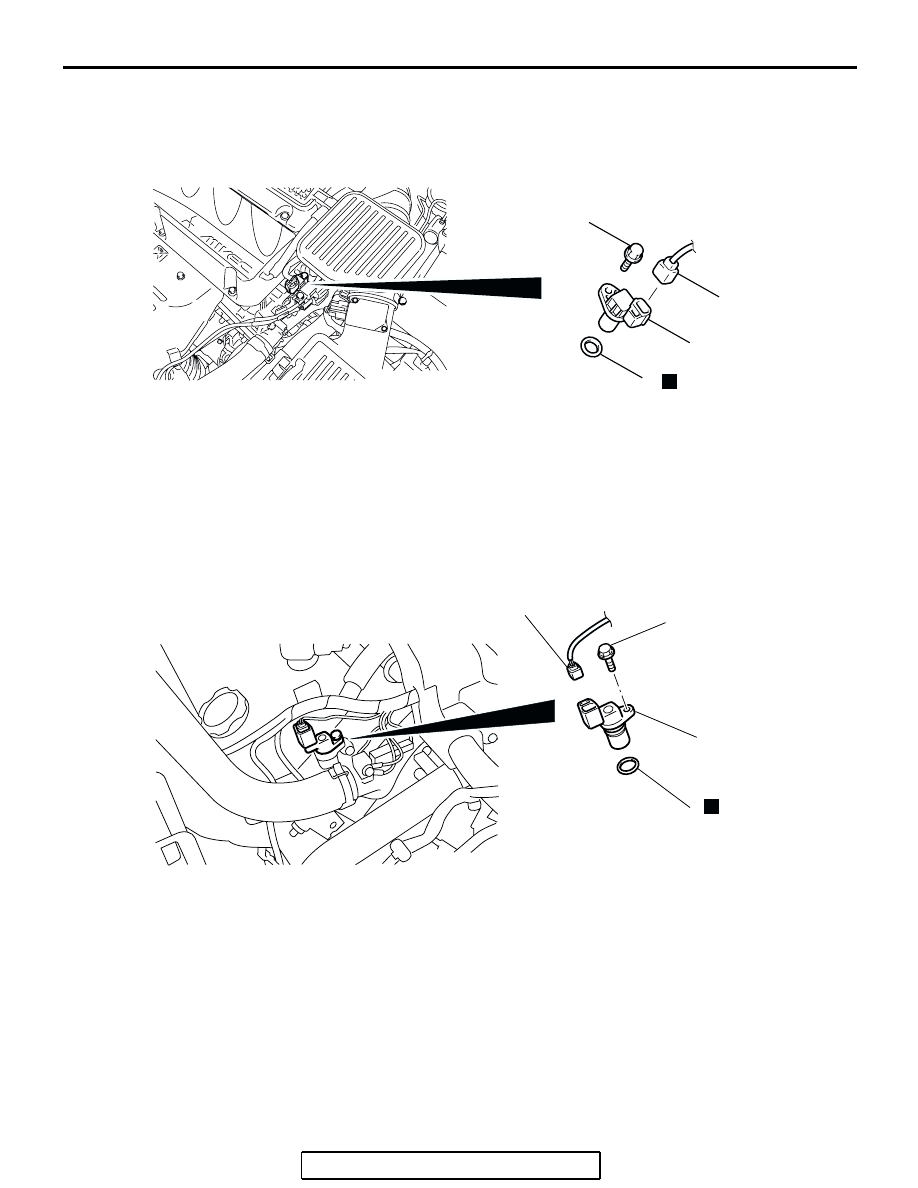

CAMSHAFT POSITION SENSOR

REMOVAL AND INSTALLATION <2.4L ENGINE>

M1163003400487

REMOVAL AND INSTALLATION <3.8L ENGINE>

M1163003400476

AC307968AB

11 ± 1 N·m
98 ± 8 in-lb

1

2

3

N

REMOVAL STEPS

1.

CAMSHAFT POSITION SENSOR
CONNECTOR

2.

CAMSHAFT POSITION SENSOR

3.

O-RING

REMOVAL STEPS (Continued)

AC205570 AB

11 ± 1 N·m
98 ± 8 in-lb

1

2

3

N

REMOVAL STEPS

1.

CAMSHAFT POSITION SENSOR
CONNECTOR

2.

CAMSHAFT POSITION SENSOR

3.

O-RING

REMOVAL STEPS (Continued)

IGNITION SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-43

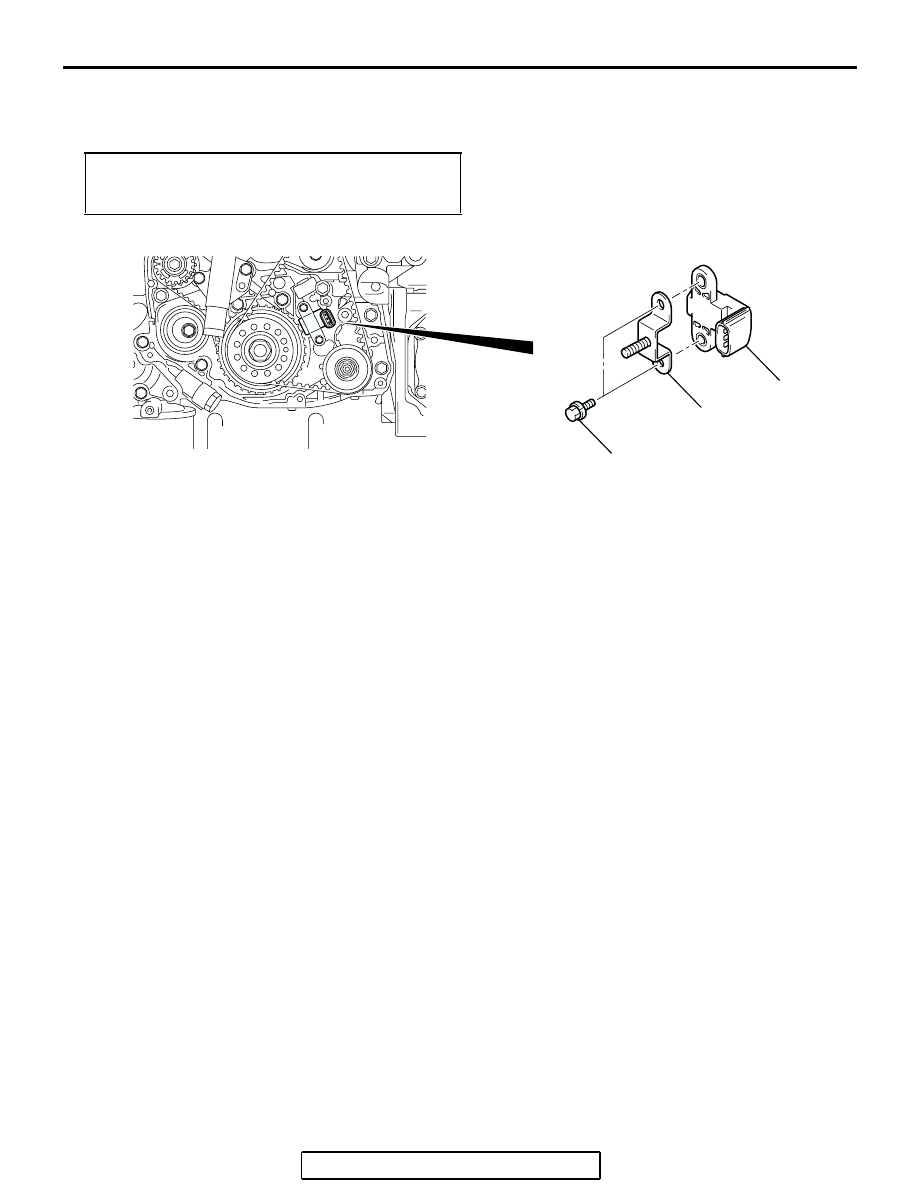

CRANKSHAFT POSITION SENSOR

REMOVAL AND INSTALLATION <2.4L ENGINE>

M1163003500484

Pre-removal and Post-installation Operation
Timing Belt Lower Cover Removal and Installation (Refer to
GROUP 11A, Timing Belt

P.11A-51

).

AC305391

1

2

8.5 ± 0.5 N·m
76 ± 4 in-lb

AC

REMOVAL STEPS

1.

TIMING BELT LOWER COVER
BRACKET

2.

CRANKSHAFT POSITION
SENSOR
