AUTO A/C DIAGNOSIS

TSB Revision

AUTOMATIC AIR CONDITIONING

55B-18

DIAGNOSIS

Required Special Tools:

•  MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: Vehicle Communication Interface (V.C.I.)

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A (Vehicles with CAN

communication system)

STEP 1. Check the defogger and  outside/inside air
selection damper control motor operation.
Q: Do  the  defogger and outside/inside air selection damper

control motor work normally?
YES : Go to Step 2.
NO :  Refer to GROUP 55A, Manual A/C Diagnosis,

P.55A-178

.

STEP 2. Using scan tool MB991958, read diagnostic
trouble code.

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.
Check if an A/C-ECU DTC is set.

1. Connect scan tool MB991958 to the data link connector.
2. Turn the ignition switch to the "ON" position.
3. Check if the DTC is set.
4. Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the DTC set?

YES : Refer to

P.55A-58

.

NO :  Go to Step 3.

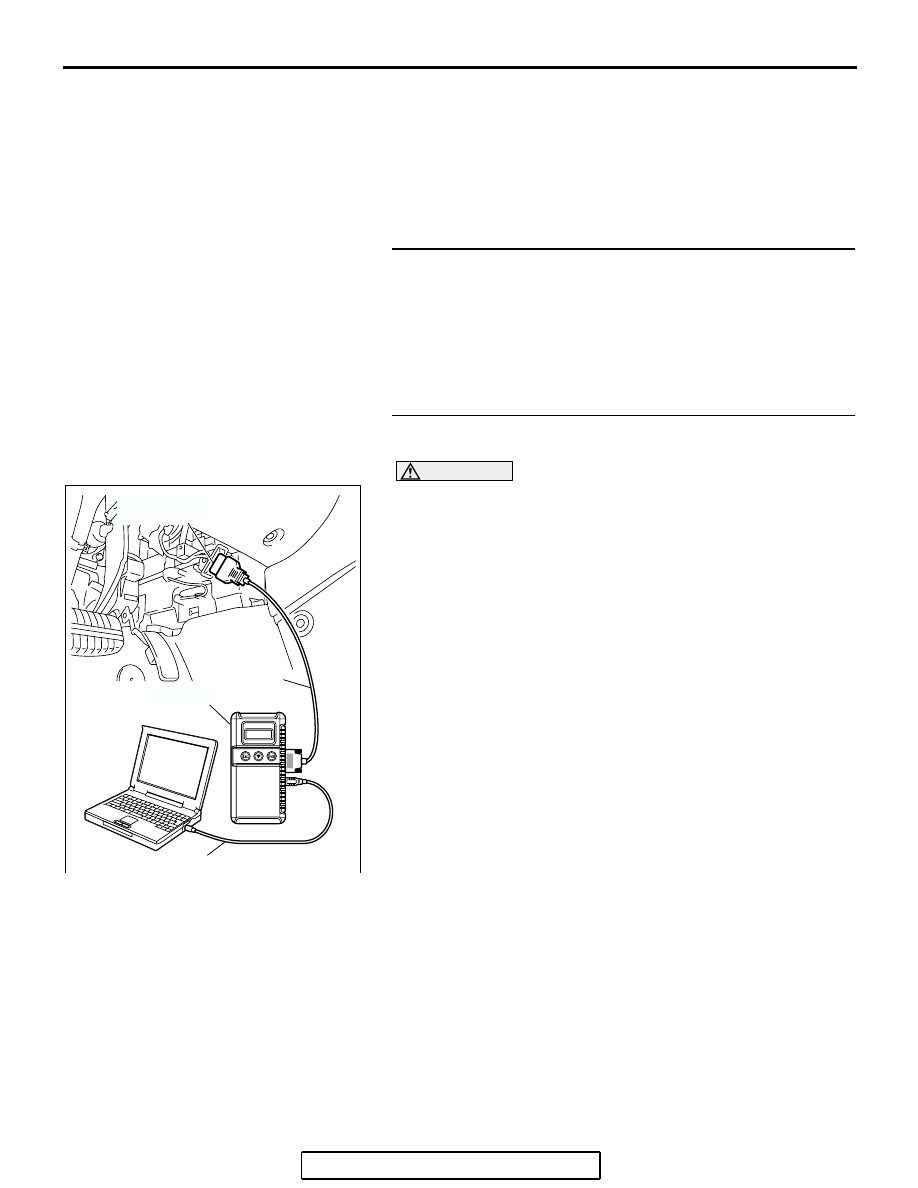

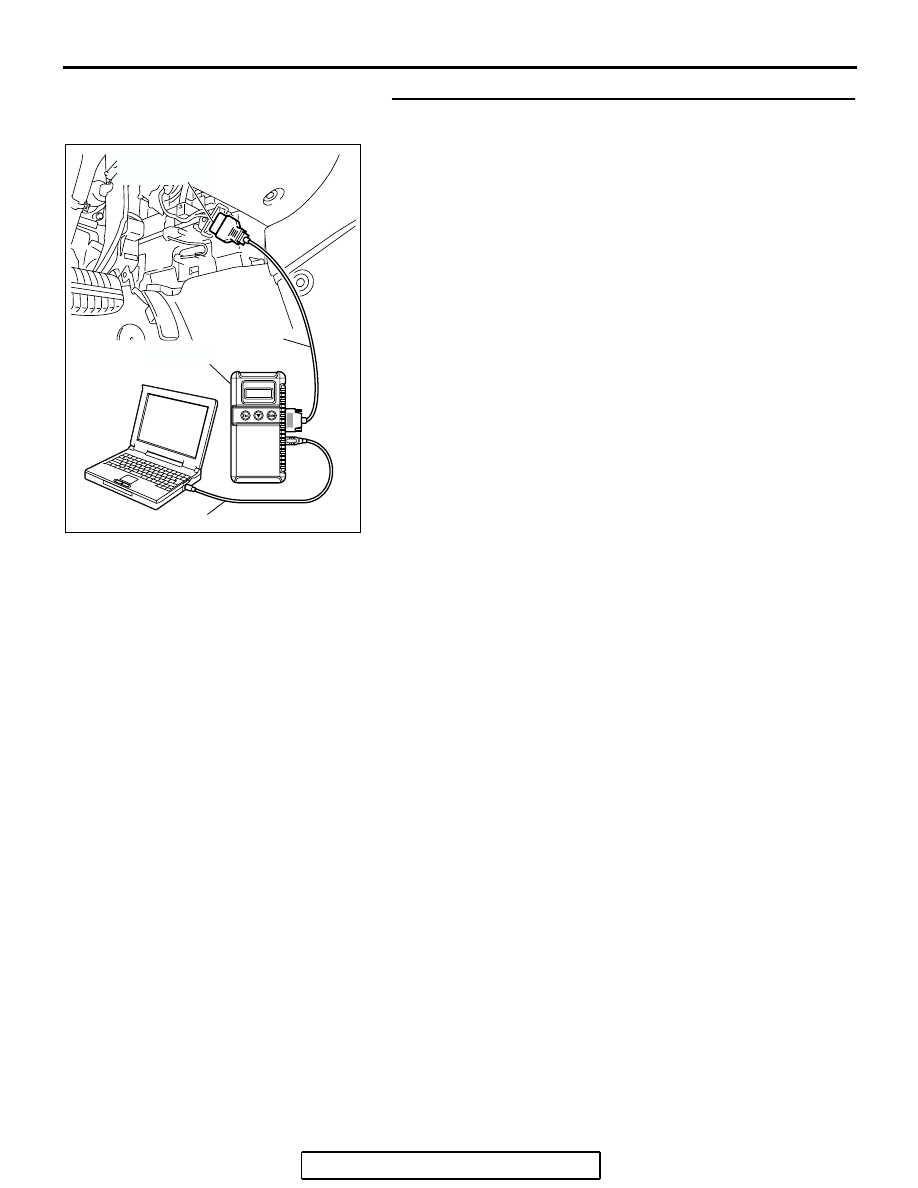

AC305412

AB

MB991910

DATA LINK

CONNECTOR

MB991824

MB991827

AUTO A/C DIAGNOSIS

TSB Revision

AUTOMATIC AIR CONDITIONING

55B-19

STEP 3. Using scan tool MB991958, check data list item 06:
Photo sensor.
(1) Connect scan tool MB991958 to the data link connector.
(2) Start the engine.
(3) Set scan tool MB991958 to the data reading mode for item

06: Photo sensor.

• Check that the display on the scan tool changes when

the photo sensor is covered with hands.

(4) Turn the ignition switch to the "LOCK" (OFF) position.
Q: Is the sensor within the specified range?

YES : Go to Step 7.
NO :  Go to Step 4.

AC305412

AB

MB991910

DATA LINK

CONNECTOR

MB991824

MB991827

AUTO A/C DIAGNOSIS

TSB Revision

AUTOMATIC AIR CONDITIONING

55B-20

STEP 4. Check A/C-ECU connectors C-15, C-16 and photo
sensor connector C-04 for loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Q:  Are A/C-ECU connectors C-15, C-16 and photo sensor

connector C-04 in good condition?
YES : Go to Step 5.
NO :  Repair or replace the connector. Refer to GROUP

00E, Harness Connector Inspection

P.00E-2

. Check

that the air conditioning works normally.

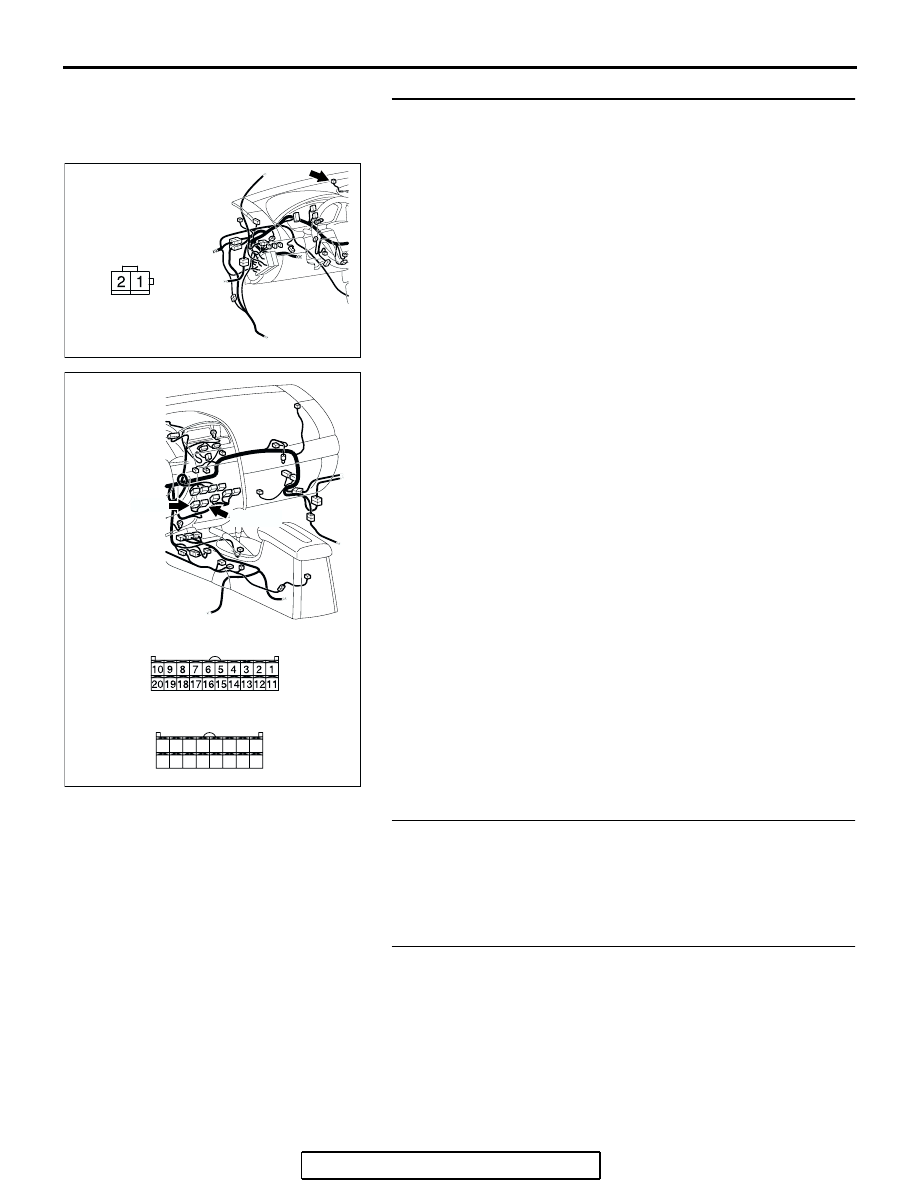

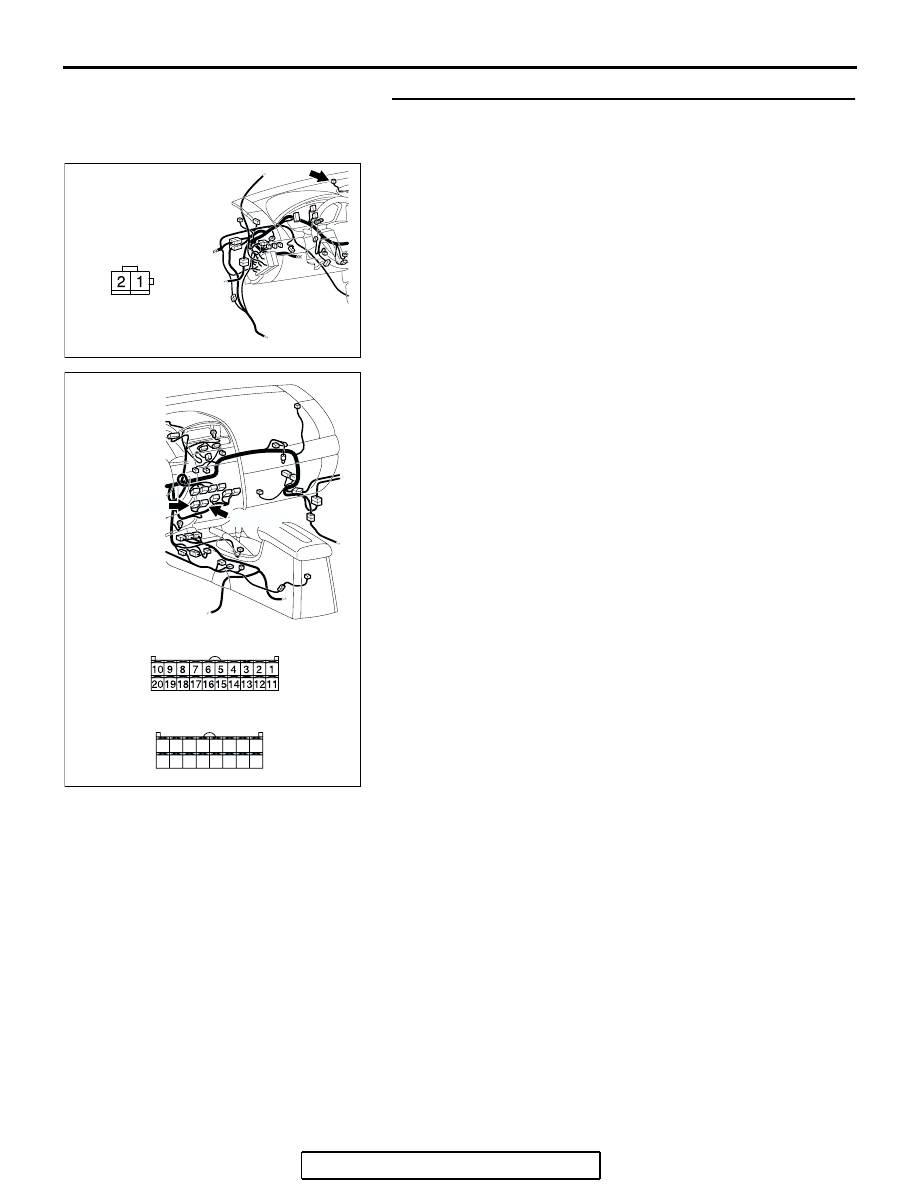

AC305231

CONNECTOR: C-04

CM

HARNESS SIDE

AC305234

CONNECTORS: C-15, C-16

C-16 (B)

HARNESS SIDE

C-16

C-15

C-15 (B)

HARNESS SIDE

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

AG

AUTO A/C DIAGNOSIS

TSB Revision

AUTOMATIC AIR CONDITIONING

55B-21

STEP 5. Check the wiring harness between photo sensor
connector C-04 (terminal 1, 2) and A/C-ECU connector
C-15 (terminal 19), C-16 (terminal 25).
Q: Is the wiring harness between photo sensor connector

C-04 (terminal 1, 2) and A/C-ECU connector C-15
(terminal 19), C-16 (terminal 25) in good condition?
YES : Go to Step 6.
NO :  Repair the wiring harness. Check that the air

conditioning works normally.

STEP 6. Replace the photo sensor.
Q: Does the A/C operate normally?

YES : No action is necessary and testing is complete.
NO :  Replace the A/C-ECU. Check that the air conditioning

works normally.

STEP 7. Check the refrigerant level.
Use the refrigerant recovery station to remove all of the refrig-
erant, and then calculate the amount of the refrigerant and
charge it.
Q: Is the refrigerant level correct?

YES : Refer to GROUP 55A, Symptom Chart

P.55A-178

.

NO :  Correct the refrigerant level (Refer to GROUP 55A,

On-vehicle Service

P.55A-262

). Check that the air

conditioning works normally.

AC305231
