FRONT  DOME  LIGHT, REAR DOME LIGHT, TRUNK LIGHT AND IGNITION  KEY HOLE  ILLUMINATION  LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-106

FRONT DOME LIGHT, REAR DOME LIGHT, TRUNK LIGHT AND IGNITION KEY HOLE ILLUMINATION
LIGHT (CONTINUED)

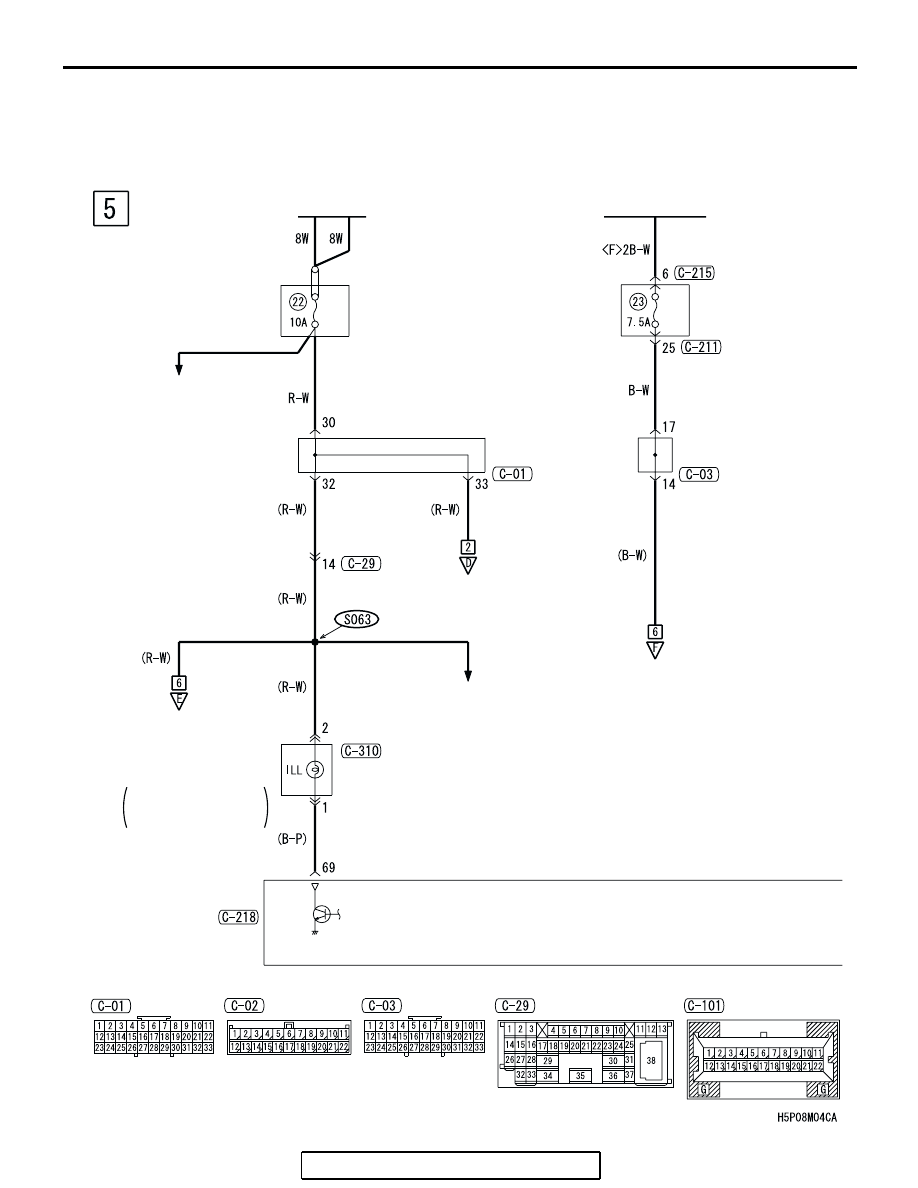

BATTERY

RELAY
BOX

JOINT
CONNECTOR (1)

KEY
REMINDER
SWITCH

IGNITION KEY HOLE
ILLUMINATION
LIGHT

ETACS-
ECU

IGNITION
SWITCH (IG1)

JUNCTION
BLOCK

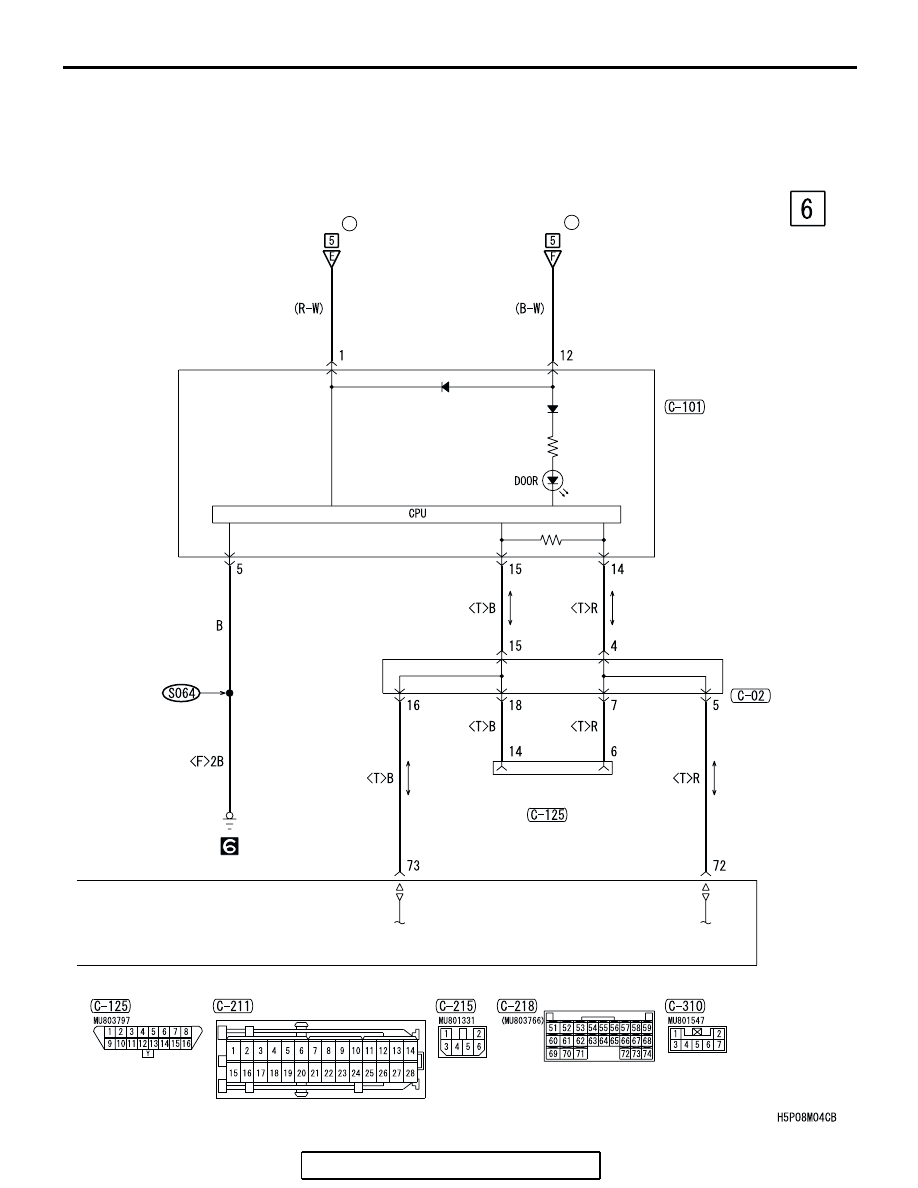

JOINT
CONNECTOR (2)

·FOG LIGHT
·HEADLIGHT
·TAILLIGHT,
 POSITION LIGHT,
 FRONT SIDE
 MARKER LIGHT
 AND LICENSE
 PLATE LIGHT
·TURN-SIGNAL
 LIGHT AND
 HAZARD
 WARNING LIGHT
·WINDSHIELD
 WIPER AND
 WASHER

·AUDIO SYSTEM
·AUTOMATIC AIR
 CONDITIONING
 SYSTEM
·CONTROLLER AREA
 NETWORK (CAN)
·MANUAL AIR
 CONDITIONING SYSTEM
·MULTI-CENTER DISPLAY
·VANITY MIRROR LIGHT

FRONT  DOME LIGHT, REAR DOME LIGHT, TRUNK LIGHT AND IGNITION  KEY HOLE ILLUMINATION  LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-107

(FUSE     )

22

(FUSE     )

23

JOINT
CONNECTOR (2)

JOINT
CONNECTOR (1)

COMBINATION
METER

JOINT
CONNECTOR (3)

DATA LINK
CONNECTOR

FRONT  DOME  LIGHT, REAR DOME LIGHT, TRUNK LIGHT AND IGNITION  KEY HOLE  ILLUMINATION  LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-108

FRONT DOME LIGHT, REAR DOME LIGHT, TRUNK LIGHT AND IGNITION KEY HOLE ILLUMINATION
LIGHT (CONTINUED)

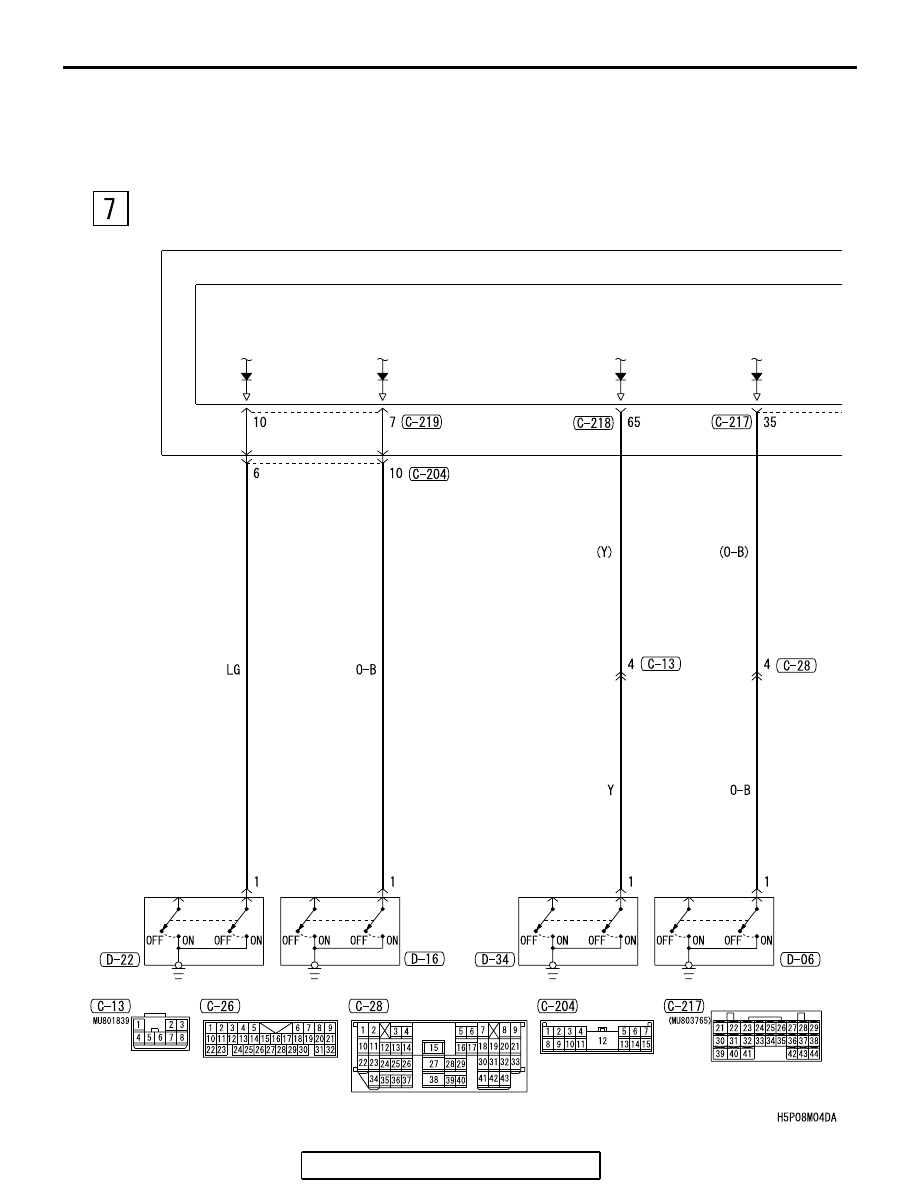

FRONT
DOOR
SWITCH
(LH)

REAR
DOOR
SWITCH
(LH)

FRONT
DOOR
SWITCH
(RH)

REAR
DOOR
SWITCH
(RH)

FRONT  DOME LIGHT, REAR DOME LIGHT, TRUNK LIGHT AND IGNITION  KEY HOLE ILLUMINATION  LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-109

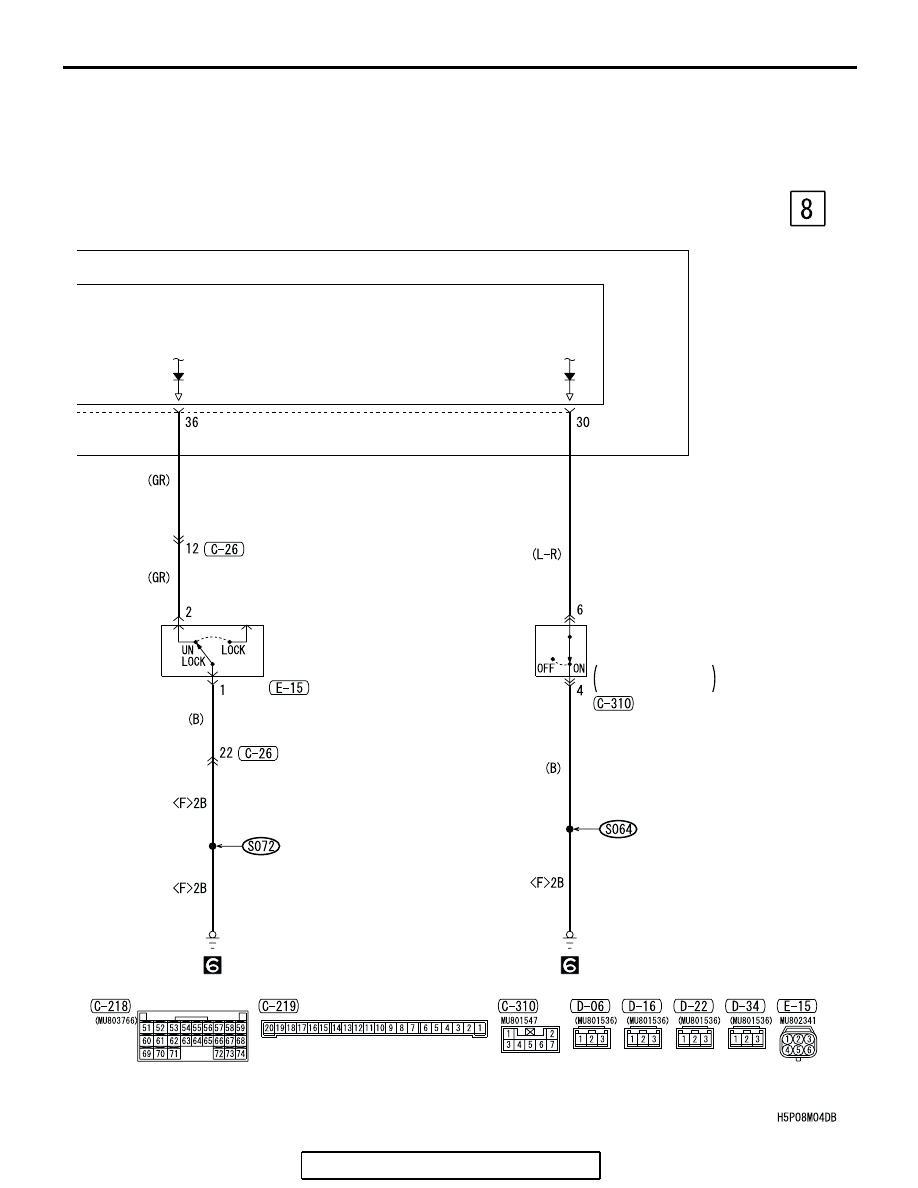

FRONT
DOOR LOCK
ACTUATOR
(LH)

ETACS-
ECU

JUNCTION
BLOCK

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW
SB : SKY BLUE     BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET

JUNCTION BLOCK SIDE

KEY
REMINDER
SWITCH

WHEN KEY
IS REMOVED: ON
