FRONT  DOME  LIGHT, REAR DOME LIGHT, TRUNK LIGHT AND IGNITION  KEY HOLE  ILLUMINATION  LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-102

FRONT DOME LIGHT, REAR DOME LIGHT, TRUNK LIGHT

AND IGNITION KEY HOLE ILLUMINATION LIGHT

M1901002100313

WINDSHIELD WIPER
AND WASHER

RELAY
BOX

IGNITION
SWITCH (ACC)

JUNCTION
BLOCK

ETACS-
ECU

·AUDIO SYSTEM
·AUTOMATIC AIR
 CONDITIONING SYSTEM
·CONTROLLER
 AREA NETWORK(CAN)
·MANUAL AIR
 CONDITIONING SYSTEM
·MULTI-CENTER DISPLAY

FRONT  DOME LIGHT, REAR DOME LIGHT, TRUNK LIGHT AND IGNITION  KEY HOLE ILLUMINATION  LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-103

IGNITION
SWITCH (IG1)

(FUSE     )

22

POWER
SUPPLY

CURRENT
DETECTION

DATA LINK
CONNECTOR

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW
SB : SKY BLUE     BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET

JUNCTION BLOCK SIDE

FUSIBLE
LINK

1

KEEP
RELAY

JOINT
CONNECTOR (1)

FRONT  DOME  LIGHT, REAR DOME LIGHT, TRUNK LIGHT AND IGNITION  KEY HOLE  ILLUMINATION  LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-104

FRONT DOME LIGHT, REAR DOME LIGHT, TRUNK LIGHT AND IGNITION KEY HOLE ILLUMINATION
LIGHT (CONTINUED)

REAR
DOME
LIGHT

JUNCTION
BLOCK
(ETACS-ECU)

MAP LIGHT
ASSEMBLY

OVERHEAD
CONSOLE
ASSEMBLY

NOTE

: WITHOUT SUNROOF

: WITH SUNROOF

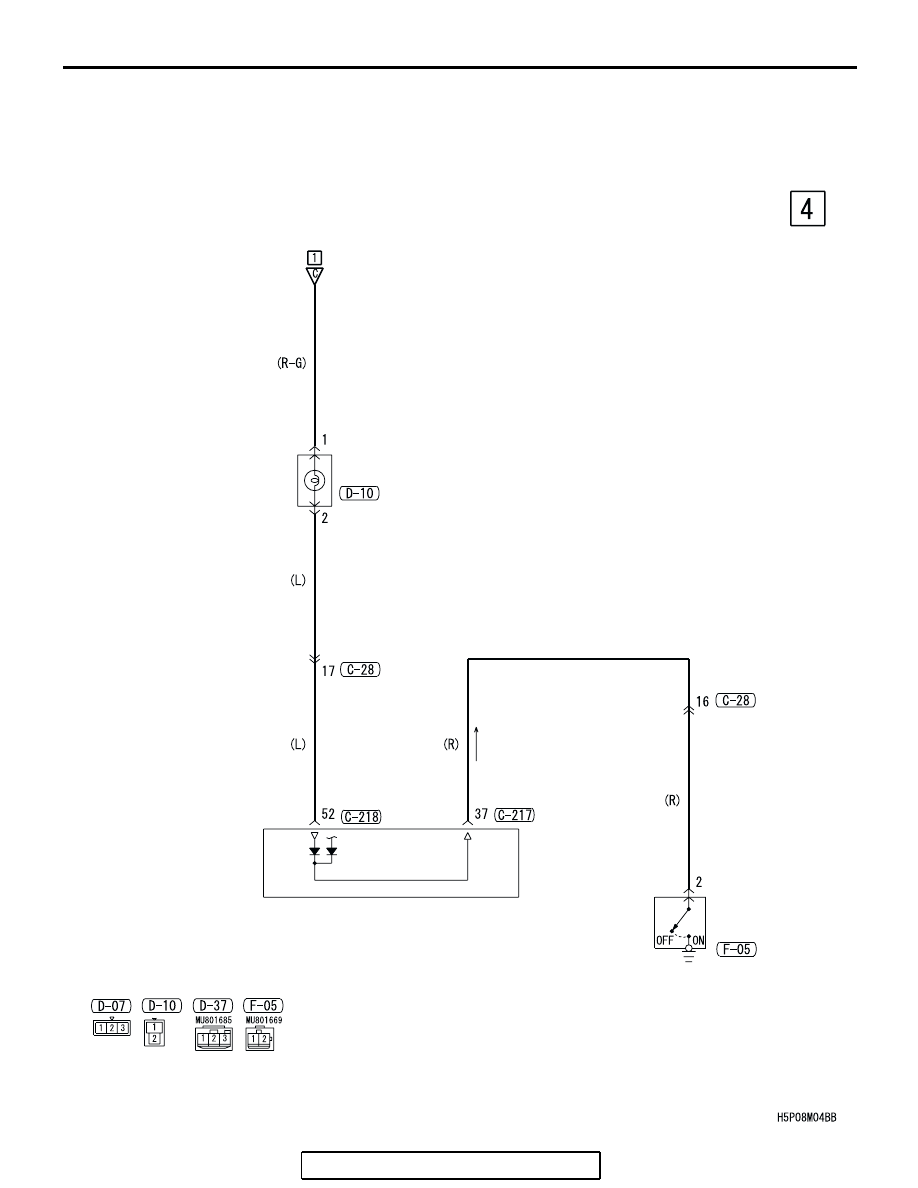

FRONT  DOME LIGHT, REAR DOME LIGHT, TRUNK LIGHT AND IGNITION  KEY HOLE ILLUMINATION  LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-105

JUNCTION
BLOCK
(ETACS-ECU)

TRUNK
LIGHT

ETACS-ECU

TRUNK LID
LATCH
ASSEMBLY

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE
BR :BROWN     O : ORANGE     GR : GRAY     R : RED     W : WHITE
SB : SKY BLUE     P : PINK      Y : YELLOW     V : VIOLET
