RHEOSTAT

TSB Revision

CHASSIS ELECTRICAL

54A-124

RHEOSTAT

REMOVAL AND INSTALLATION

M1542006000317

AC306975

1

2

AB

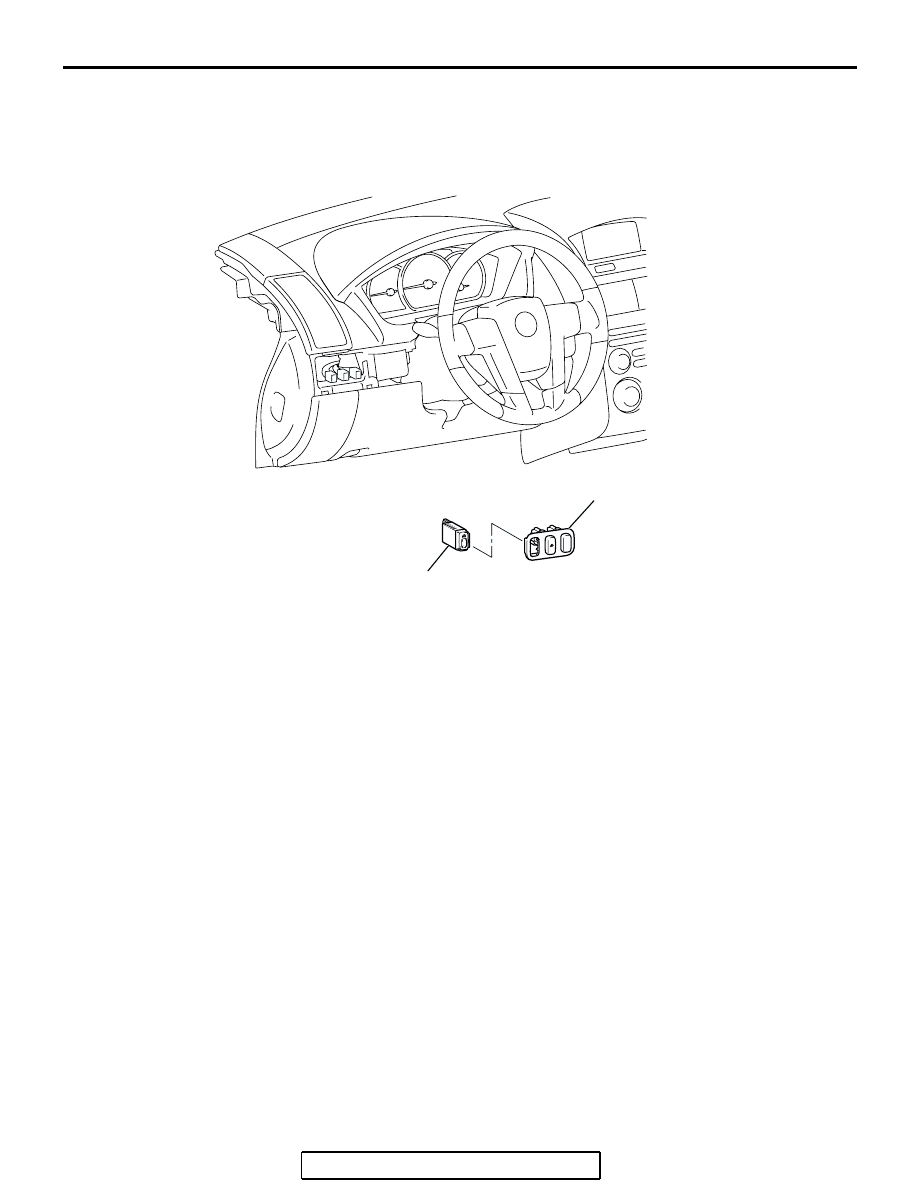

REMOVAL STEPS

1.

SWITCH PANEL  ASSEMBLY

2.

RHEOSTAT SWITCH

RHEOSTAT

TSB Revision

CHASSIS ELECTRICAL

54A-125

INSPECTION

M1543019502496

RHEOSTAT SWITCH CHECK

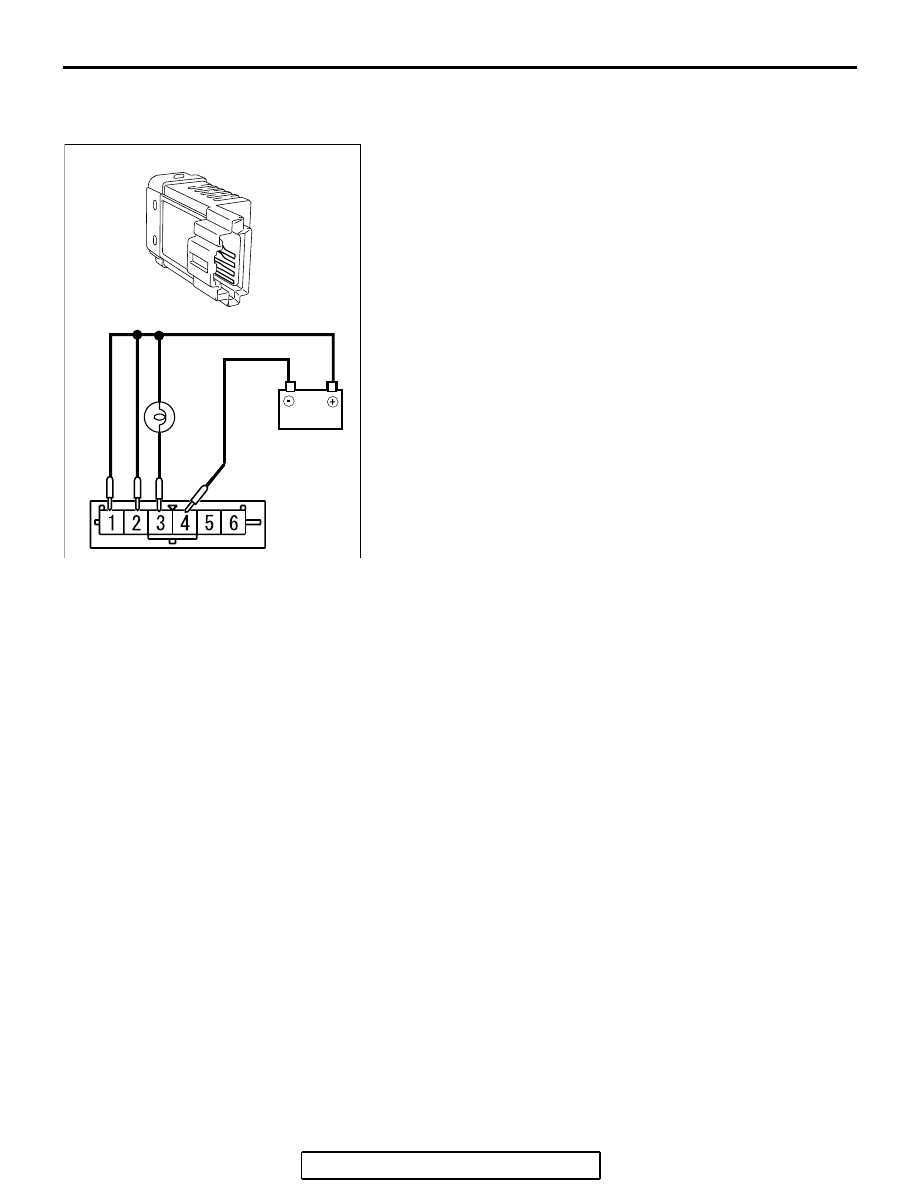

1. Connect the battery and the test bulb (40W) as shown in the

illustration.

2. Operate the rheostat, and if brightness changes smoothly

without switching off, rheostat function is normal.

40W

AC308094

HAZARD WARNING LIGHT SWITCH

TSB Revision

CHASSIS ELECTRICAL

54A-126

HAZARD WARNING LIGHT SWITCH

HAZARD WARNING LIGHT DIAGNOSIS

M1542000701399

The hazard warning lights are controlled by the Sim-
plified Wiring System (SWS). For troubleshooting,
refer to GROUP 54B, SWS Diagnosis

P.54B-59

.

HAZARD WARNING LIGHT SWITCH

REMOVAL AND INSTALLATION

M1542006600450

AC306994 AB

2

1

HAZARD WARNING LIGHT SWITCH

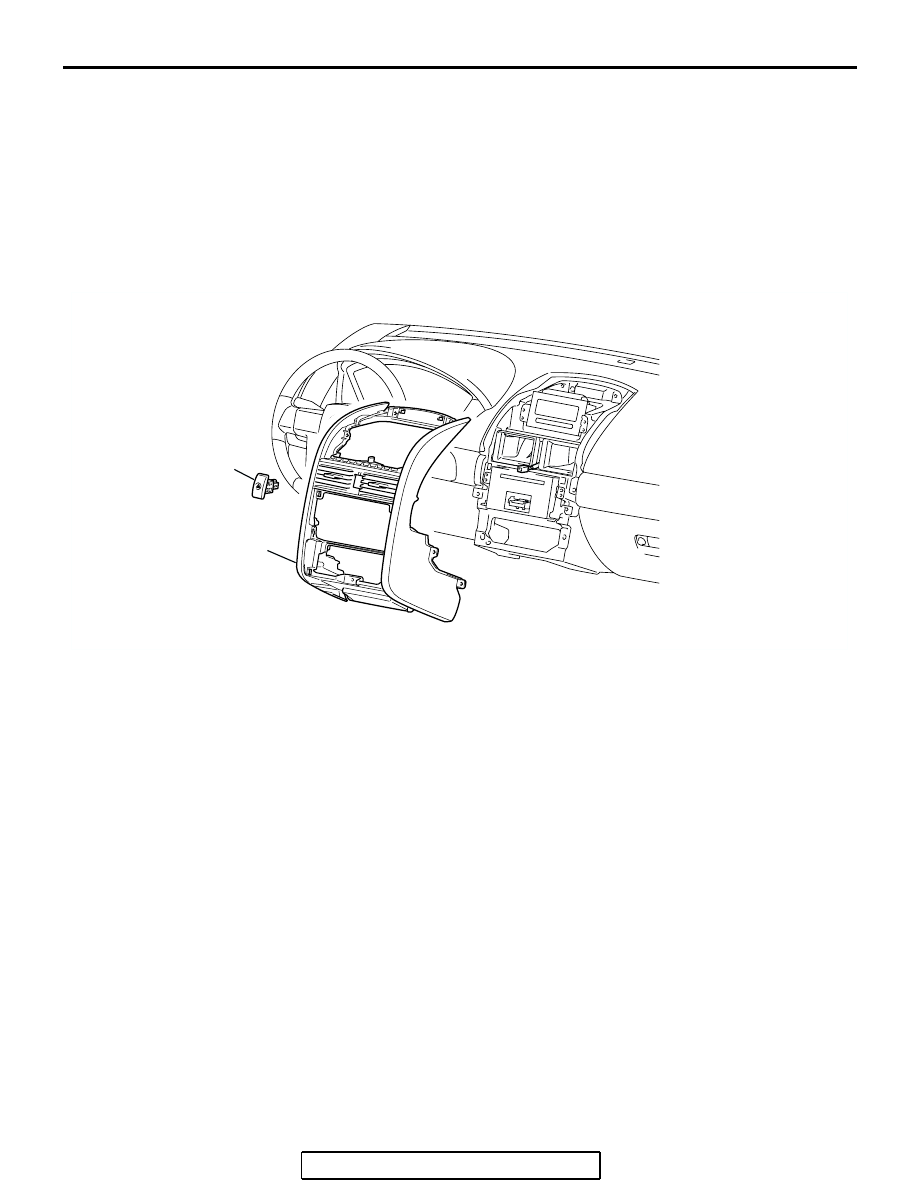

REMOVAL STEPS

•

GLOVEBOX ASSEMBLY, INSTRUMENT
PANEL PARCEL BOX (REFER TO GROUP
52A, INSTRUMENT PANEL ASSEMBLY

P.52A-3

.)

•

HOOD LOCK RELEASE HANDLE (REFER TO
GROUP 42, HOOD

P.42-8

.)

•

INSTRUMEN LOWER PANEL, INSTURMENT
CENTER PANEL ASSEMBLY, CONSOLE
METER HOOD (REFER TO GROUP 52A,
INSTRUMENT PANEL ASSEMBLY

P.52A-3

.)

1.

CENTER CONSOLE ASSEMBLY (REFER TO
GROUP 52A, INSTRUMENT PANEL
ASSEMBLY

P.52A-3

.)

<<A>>

2.

HAZARD WARNING LIGHT SWITCH

HAZARD WARNING LIGHT SWITCH

TSB Revision

CHASSIS ELECTRICAL

54A-127

REMOVAL SERVICE POINT

.

<<A>> HAZARD WARNING LIGHT SWITCH
REMOVAL

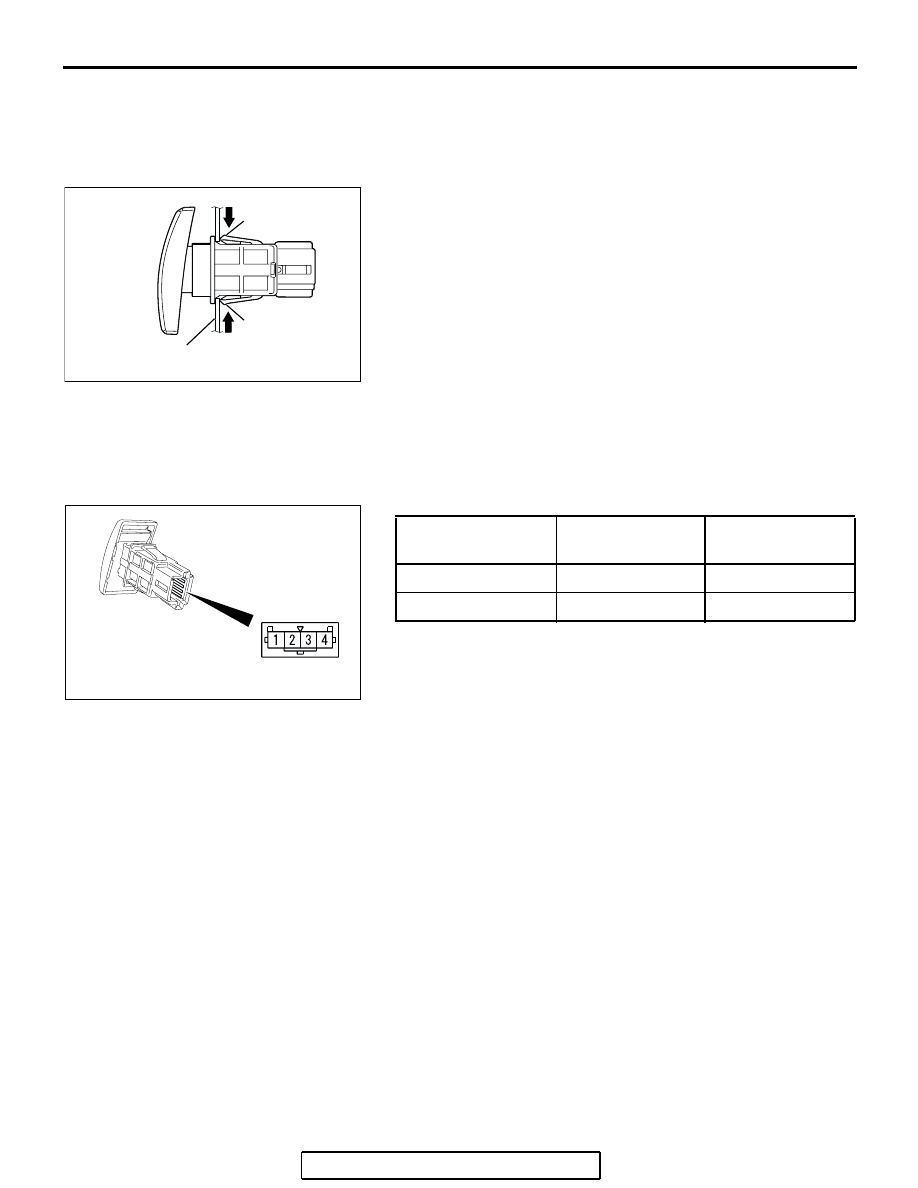

Remove the hazard warning light by pushing the claw toward
the arrow in the illustration.

INSPECTION

M1543019502504

HAZARD WARNING LIGHT SWITCH CONTINUITY
CHECK

AC307133

CLAW

CLAW

CENTER CONSOLE
ASSEMBLY

AB

SWITCH POSITION TESTER

CONNECTION

SPECIFIED
CONDITION

Pressed

1

− 2

Less than 2 ohms

Released

1

− 2

Open circuit
