MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.8L ENGINE>

13B-1104

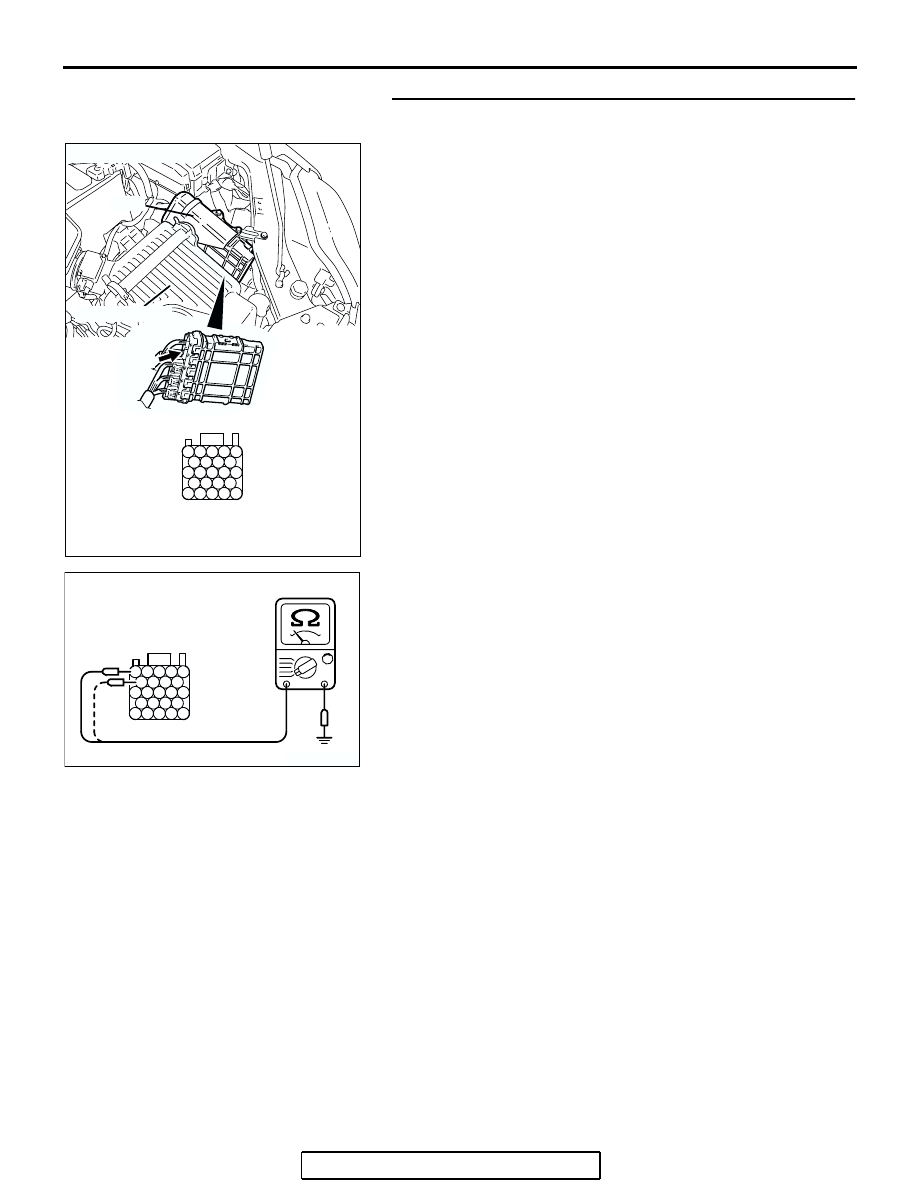

STEP 7. Check for continuity at PCM harness side
connector B-20.
(1) Disconnect the connector B-20 and measure at the harness

side.

(2) Check for the continuity between terminals (No. 25, No. 29)

and ground.

• Should be less than 2 ohms.

Q: Does continuity exist?

YES : Go to Step 8.
NO :  Check harness connector A-14 at grounding

connector for damage, and repair or replace as
required. Refer to, GROUP 00E, Harness Connector
Inspection. If grounding connector is good condition,
repair harness wire between PCM connector B-20
(terminal No. 25, No. 29) and ground because of open
circuit. Then confirm that the malfunction symptom is
eliminated.

AK303092

25

21

24 23 22

29 28 27 26

34 33 32 31 30

38 37 36 35

43 42 41 40 39

CONNECTOR: B-20

B-20

PCM

AB

HARNESS CONNECTOR:
COMPONENT SIDE

AIR CLEANER

25

21

24 23 22

29 28 27 26

34 33 32 31 30

38 37 36 35

43 42 41 40 39

AK303250

B-20 HARNESS
CONNECTOR:
COMPONENT SIDE

AB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.8L ENGINE>

13B-1105

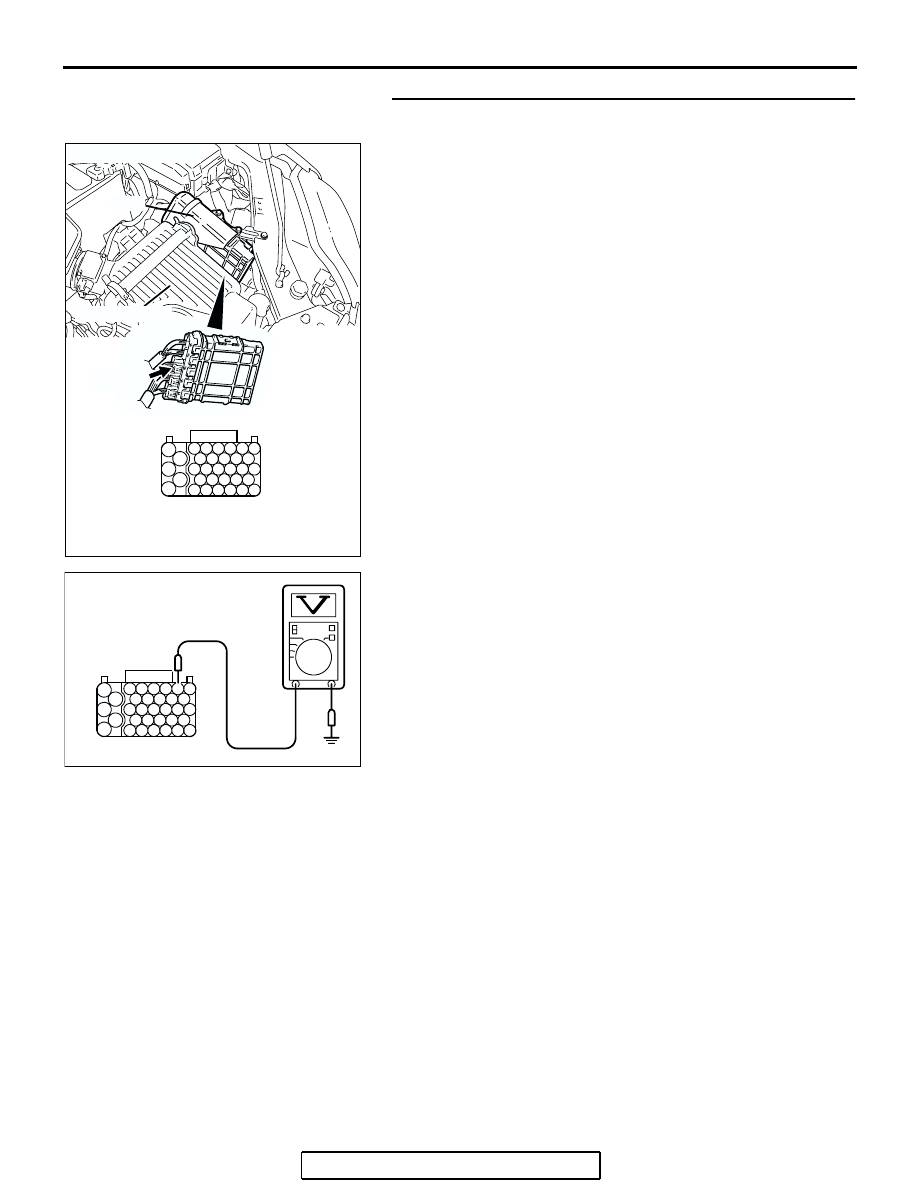

STEP 8. Measure the power supply voltage at PCM harness
side connector B-21.
(1) Disconnect the connector B-21 and measure at the harness

side.

(2) Measure the voltage between terminal No. 52 and ground.

• Voltage should be battery positive voltage.

Q: Is battery positive voltage (approximately 12 volts)

present?
YES : Go to Step 9.
NO :  Repair harness wire between MFI relay connector

B-17X (terminal No. 3) and PCM connector B-21
(terminal No. 52) because of open circuit. Then
confirm that the malfunction symptom is eliminated.

AK303018

55

56

54 53 52 51

57

62 61 60 59 58

63

69 68 67 66 65 64

70

75 74 73 72 71

76

82 81 80 79 78 77

83

CONNECTOR: B-21

PCM

AB

HARNESS CONNECTOR:
COMPONENT SIDE

AIR CLEANER

B-21 (B)

55

56

54 53 52 51

57

62 61 60 59 58

63

69 68 67 66 65 64

70

75 74 73 72 71

76

82 81 80 79 78 77

83

AK303251

B-21 HARNESS
CONNECTOR:
COMPONENT SIDE

AB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.8L ENGINE>

13B-1106

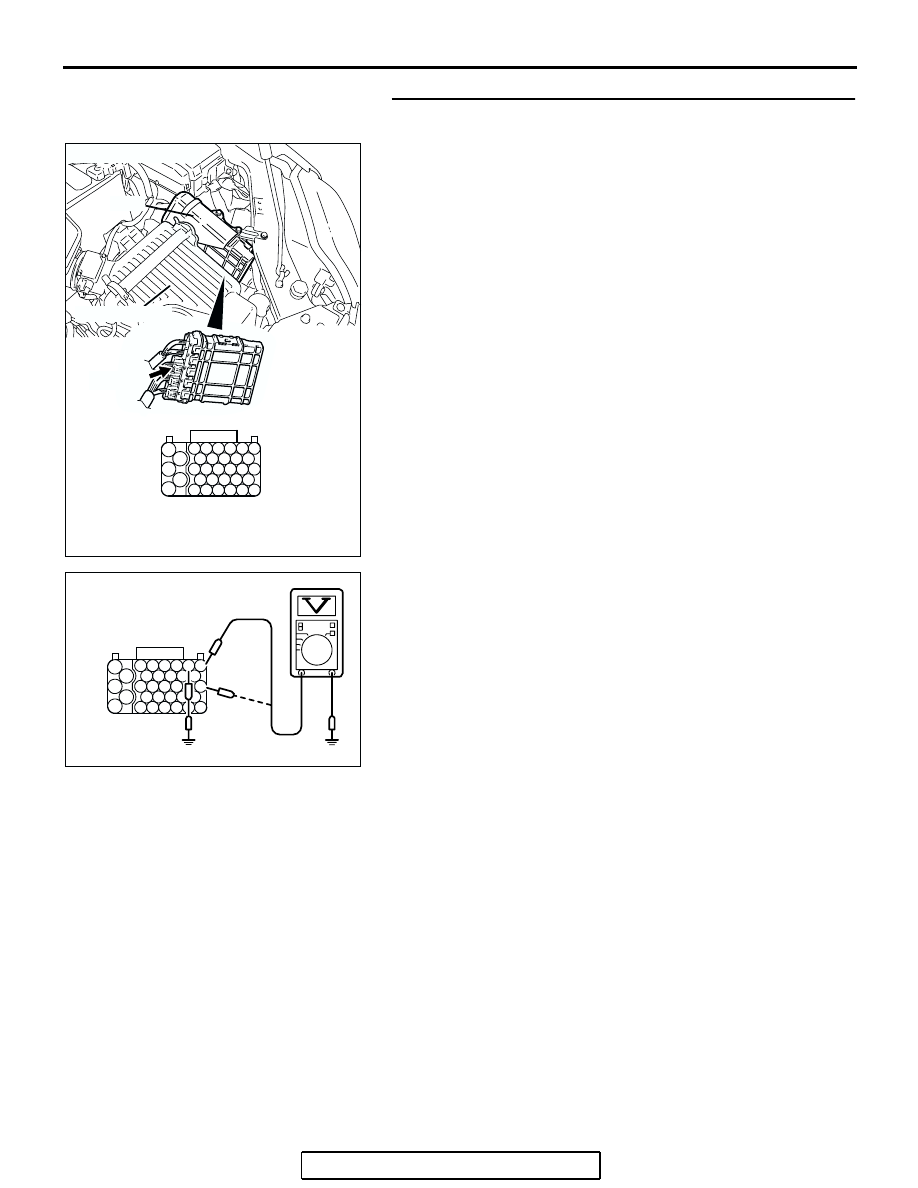

STEP 9. Measure the power supply voltage at PCM harness
side connector B-21.
(1) Disconnect the connector B-21 and measure at the harness

side.

(2) Using a jumper wire, connect terminal No. 52 to ground.

(3) Measure the voltage between terminals (No. 51, No. 64)

and ground.

• Voltage should be battery positive voltage.

Q: Is battery positive voltage (approximately 12 volts)

present?
YES : Replace the PCM. Then confirm that the malfunction

symptom is eliminated.

NO :  Repair harness wire between MFI relay connector

B-17X (terminal No. 4) and PCM connector B-21
(terminals No. 51, No. 64) because of open circuit.
Then confirm that the malfunction symptom is
eliminated.

AK303018

55

56

54 53 52 51

57

62 61 60 59 58

63

69 68 67 66 65 64

70

75 74 73 72 71

76

82 81 80 79 78 77

83

CONNECTOR: B-21

PCM

AB

HARNESS CONNECTOR:
COMPONENT SIDE

AIR CLEANER

B-21 (B)

AK303252

55

56

54 53 52 51

57

62 61 60 59 58

63

69 68 67 66 65 64

70

75 74 73 72 71

76

82 81 80 79 78 77

83

B-21 HARNESS CONNECTOR:
COMPONENT SIDE

AB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.8L ENGINE>

13B-1107

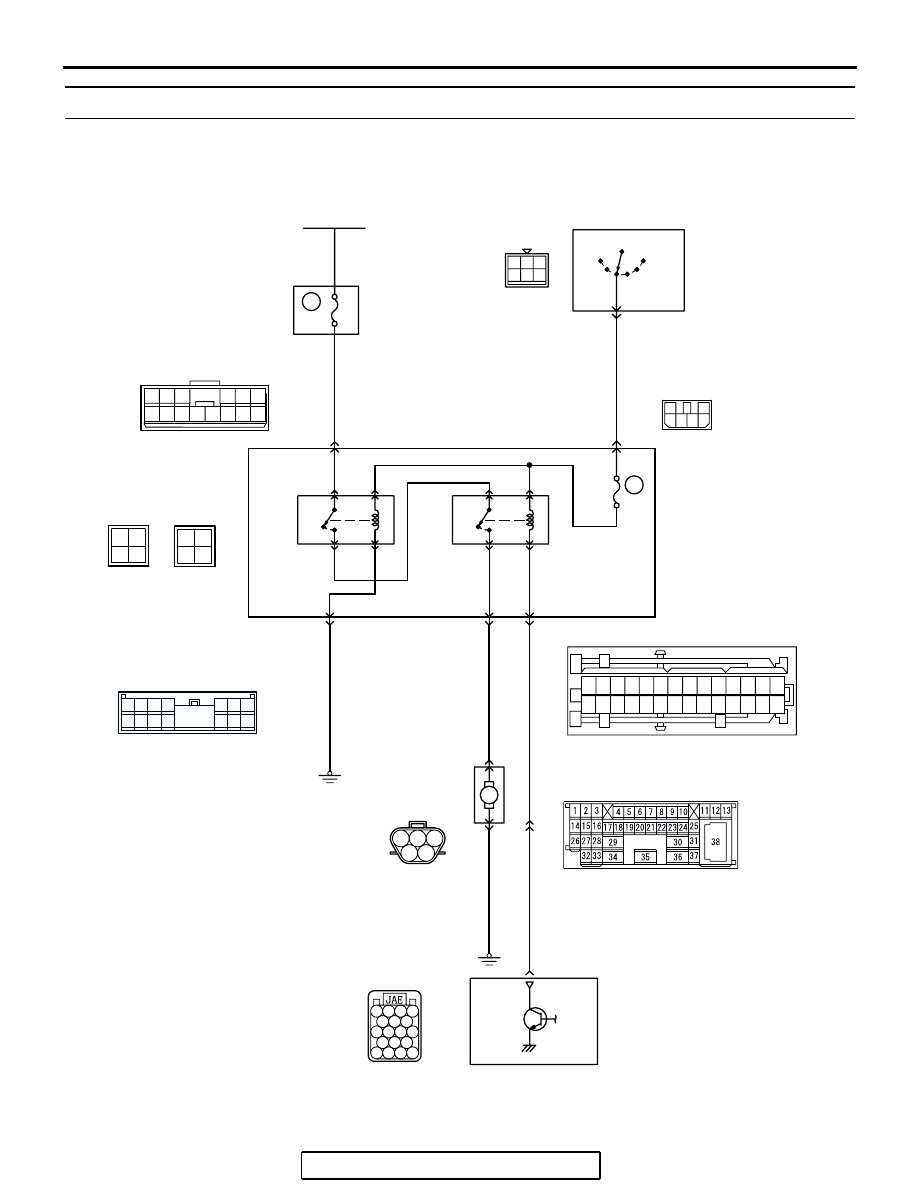

INSPECTION PROCEDURE 29: Fuel pump system.

AK302879

1 2 3

4

4 5 6

1 2

WHITE

WHITE

3

VIOLET

VIOLET

5

BLA

C

K

IG2

ST

LOCK

ACC

IG1

C-308

JUNCTION
BLOCK

R

IGNITION
SWITCH

RELAY
BOX

POWERTRAIN CONTROL
MODULE (PCM)

FUEL
PUMP
RELAY (1)
C-210

FUEL
PUMP
RELAY (2)
C-208

FUEL PUMP
MODULE

16

2

      D-18
(MU802058)

1

14

11

M

WHITE-BLA

CK

BLA

CK

5

4

    B-19

Fuel Pump Circuit

OFF

4

2

2

6

1

3

OFF

ON

ON

1

2

4

3

BATTERY

C-214

MU801857

C-29

C-208

C-210

1

3

2

4 5 6

   C-215
MU801331

6

BLUE-WHITE

1

6

4 5

11

10

12 13 14

8 9

7

2 3

C-204

C-211

C-211

1

6

4 5

11

10

1213

15

17

16

14

19

18

8 9

7

20

2 3

2122 23 2425 26 27 28

C-211

3 4

1 2

3 4

1 2

24

15A

17

7.5A

C-204

1 2 3 4

5 6 7

15

14

13

12

11

10

9

8

1 2 3 4

5 6 7

8 9 10 11

12 13 14

15 16 17 18
