SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-404

INSPECTION PROCEDURE J-2: Fog Light: Fog lights do not go out  when the headlights (low-beam)
are turned off while the fog lights are on.

.

TECHNICAL DESCRIPTION (COMMENT)

If the trouble above occurs, the front-ECU may be
defective.

.

TROUBLESHOOTING HINT

The front-ECU may be defective

DIAGNOSIS

Replace the front-ECU.
The fog lights should go out when the headlights (low-beam)
are turned off while the fog lights are on.

INSPECTION PROCEDURE J-3: Fog Light: One of the fog lights does not illuminate.

BATTERY

FOG
LIGHT
(RH)

FOG
LIGHT
(LH)

FRONT-ECU

RELAY
BOX

FOG LIGHT
RELAY

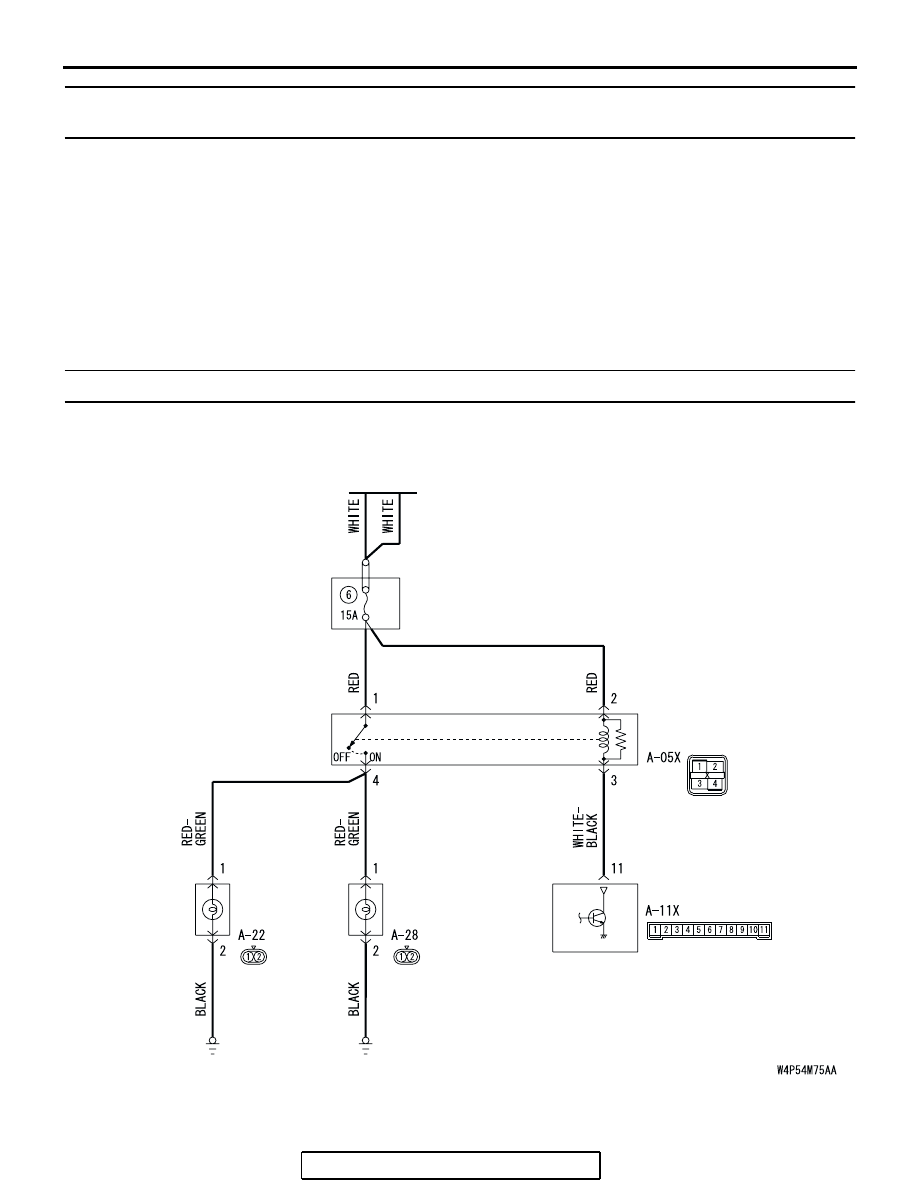

Fog Light Circuit

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-405

.

TECHNICAL DESCRIPTION (COMMENT)

If one of the fog lights does not illuminate, the fog
light relay or the fog light bulb may be defective. If
the fog light indicator light does not illuminate, the
combination meter may be defective.

.

TROUBLESHOOTING HINTS

• The wiring harness or connectors may have

loose, corroded, or damaged terminals, or termi-
nals pushed back in the connector

• The fog light bulb may be defective

.

DIAGNOSIS

Required Special Tool:

• MB991223: Harness Set

STEP  1.  Verify that the  fog lights  and the  fog light indicator
light illuminate.
Q: Do the fog lights and  the fog light indicator light

illuminate normally?
Only the fog light (LH) does not illuminate : Go to Step 2.
Only the fog light (RH) does not illuminate : Go to Step

8.

Only the fog light indicator does not illuminate : Refer to

Inspection Procedure J-4 "The fog light indicator does
not illuminate normally

P.54B-410

."

Both of the fog lights do not illuminate : Refer to

Inspection Procedure J-1 "Fog lights do not illuminate
when the fog light switch is turned on

P.54B-398

."

AC305979

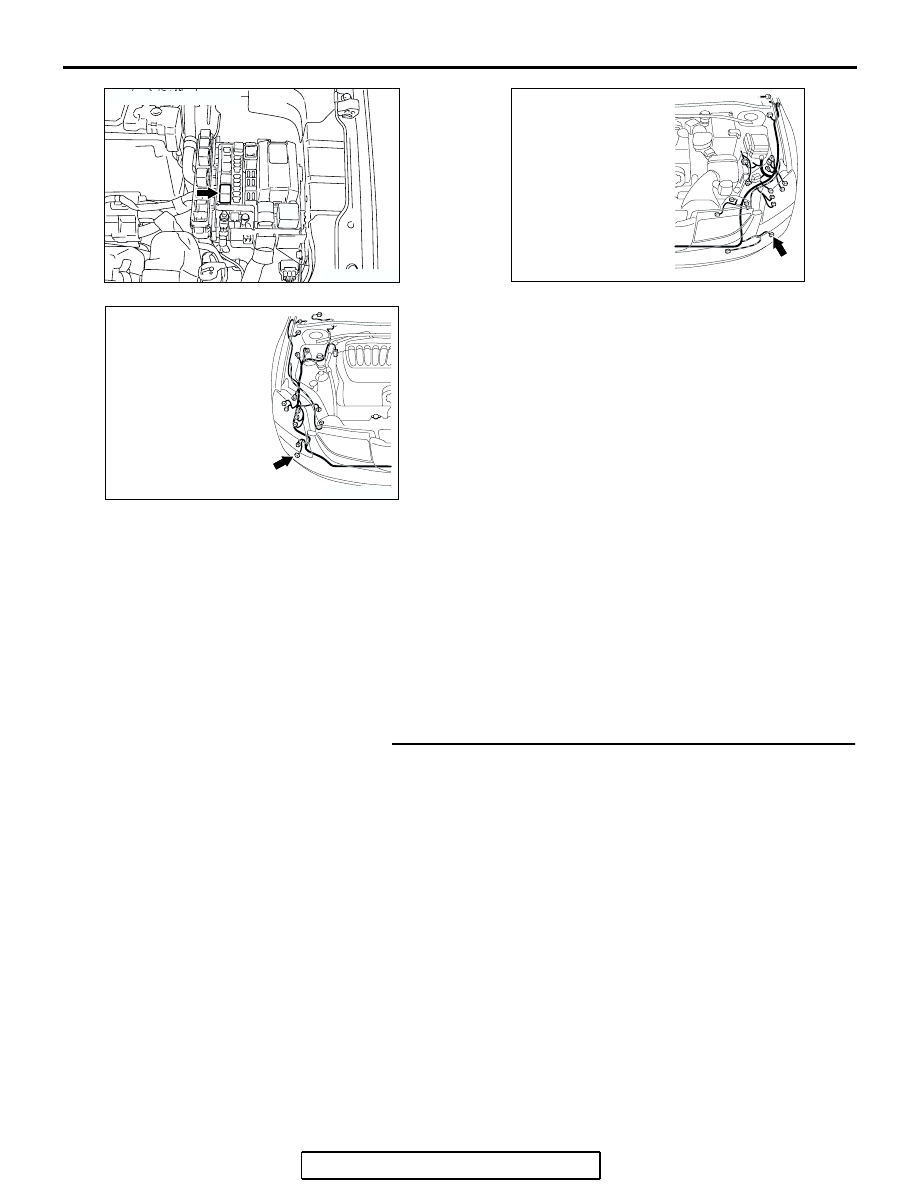

CONNECTOR: A-05X

AC

AC305210AB

CONNECTOR: A-22

A-22 (B)

AC305206

CONNECTOTR: A-28

AB

A-28 (B)

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-406

STEP 2. Check fog light (LH) connector A-22 for loose,
corroded or damaged terminals, or terminals pushed back
in the connector.
Q: Is fog light (LH) connector A-22 in good condition?

YES : Go to Step 3.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. Check that the fog lights illuminate normally.

STEP 3. Check the fog light bulb (LH).
(1) Remove the fog light bulb (LH).
(2) Verify that the fog light bulb (LH) is not damaged or burned

out.

Q: Is the fog light bulb (LH) in good condition?

YES : Go to Step 4.
NO :  Replace the fog light bulb (LH). Verify that the fog

lights illuminate normally.

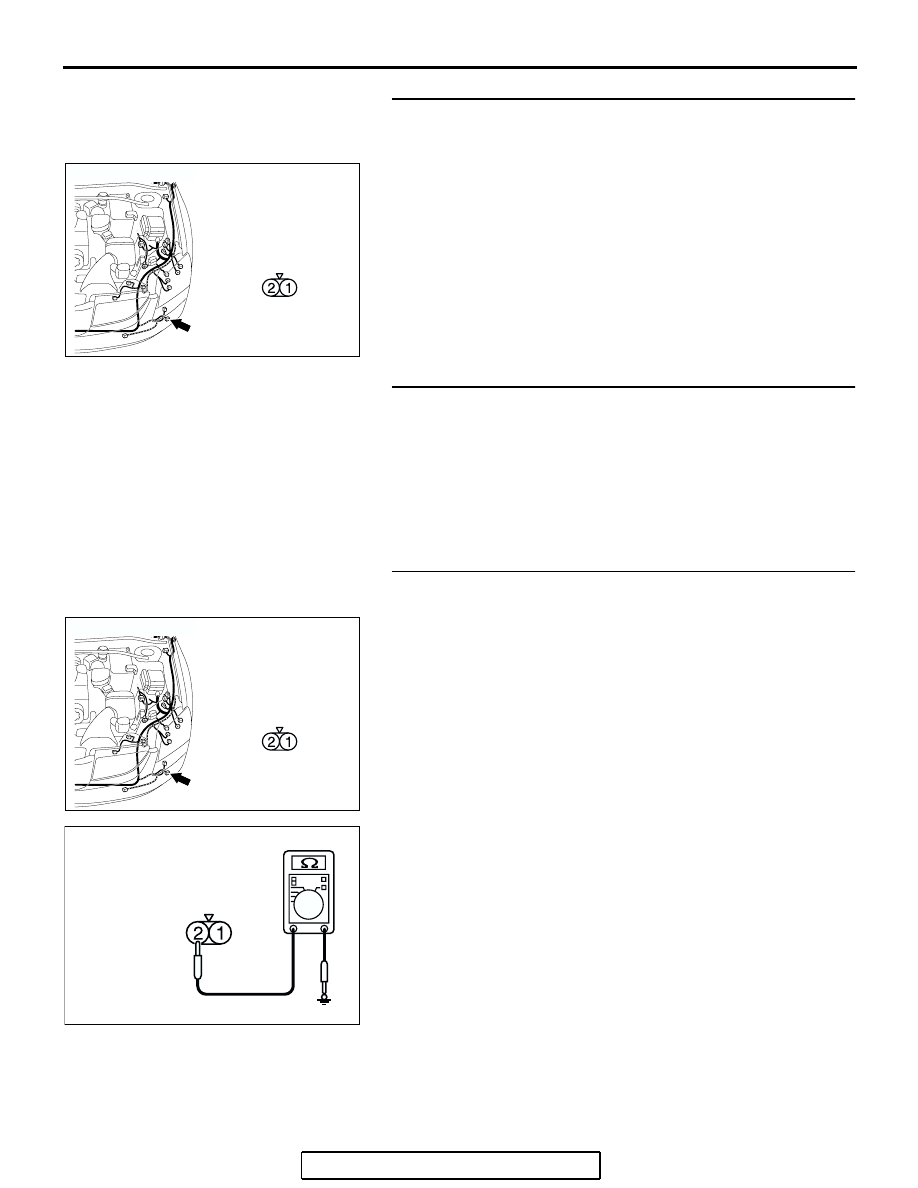

STEP 4. Check the ground circuit to the fog light (LH).
Measure the resistance at fog light (LH) connector A-22.
(1) Disconnect fog light (LH) connector A-22 and measure the

resistance available at the wiring harness side of the
connector.

(2) Measure the resistance value between terminal 2 and

ground.

• The resistance should be 2 ohms or less.

Q: Is the measured resistance 2 ohms or less?

YES : Go to Step 6.
NO :  Go to Step 5.

AC400526

A-22 (B)

HARNESS SIDE

AC

CONNECTOR: A-22

AC400526

A-22 (B)

HARNESS SIDE

AC

CONNECTOR: A-22

AC209364FZ

CONNECTOR A-22
(HARNESS SIDE)

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-407

STEP 5. Check the wiring harness between fog light (LH)
connector  A-22 (terminal 2) and ground.
Q: Is the wiring harness between fog light (LH) connector

A-22 (terminal 2) and ground in good condition?
YES : No action is necessary and testing is complete.
NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the fog lights illuminate normally.

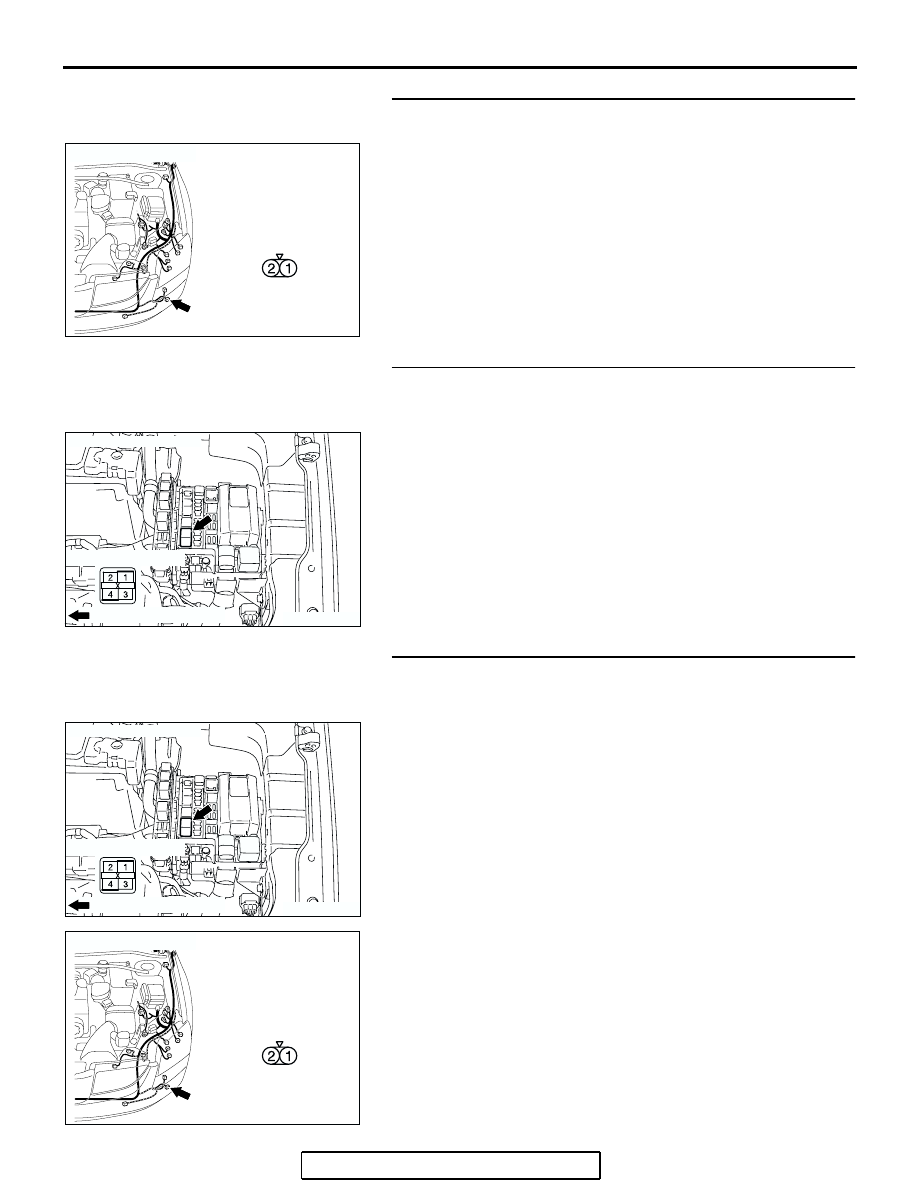

STEP 6. Check fog light relay connector A-05X for loose,
corroded or damaged terminals, or terminals pushed back
in the connector.
Q: Is fog light relay connector A-05X in good condition?

YES : Go to Step 7.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. Check that the fog lights illuminate normally.

STEP 7. Check the wiring harness between fog light relay
connector  A-05X (terminal 4) and fog light (LH) connector
A-22 (terminal 1).
Q: Is the wiring harness between fog light relay connector

A-05X (terminal 4) and fog light (LH) connector A-22
(terminal 1) in good  condition?
YES : No action is necessary and testing is complete.
NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the fog lights illuminate normally.

AC400526

A-22 (B)

HARNESS SIDE

AC

CONNECTOR: A-22

AC305979 AB

CONNECTOR: A-05X

RELAY BOX SIDE

FRONT OF VEHICLE

AC305979 AB

CONNECTOR: A-05X

RELAY BOX SIDE

FRONT OF VEHICLE

AC400526

A-22 (B)

HARNESS SIDE

AC

CONNECTOR: A-22
