SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-396

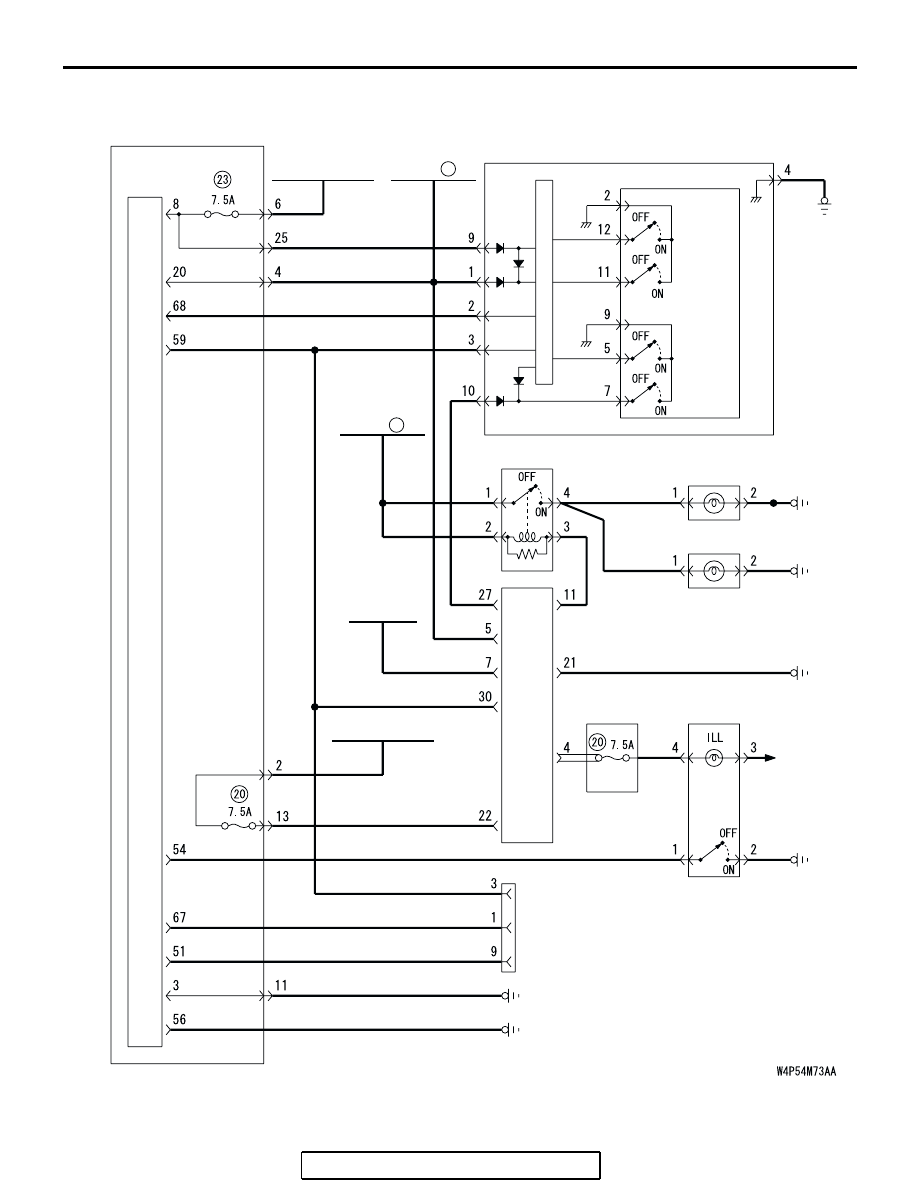

General circuit diagram for the fog lights

BATTERY

FOG LIGHT
RELAY

RELAY BOX

FOG LIGHT
SWITCH

FOG
LIGHT (LH)

FOG
LIGHT (RH)

RHEOSTAT

COL

U

MN-ECU

COLUMN SWITCH

LIGHTING

SWITCH

DATA LINK
CONNECTOR

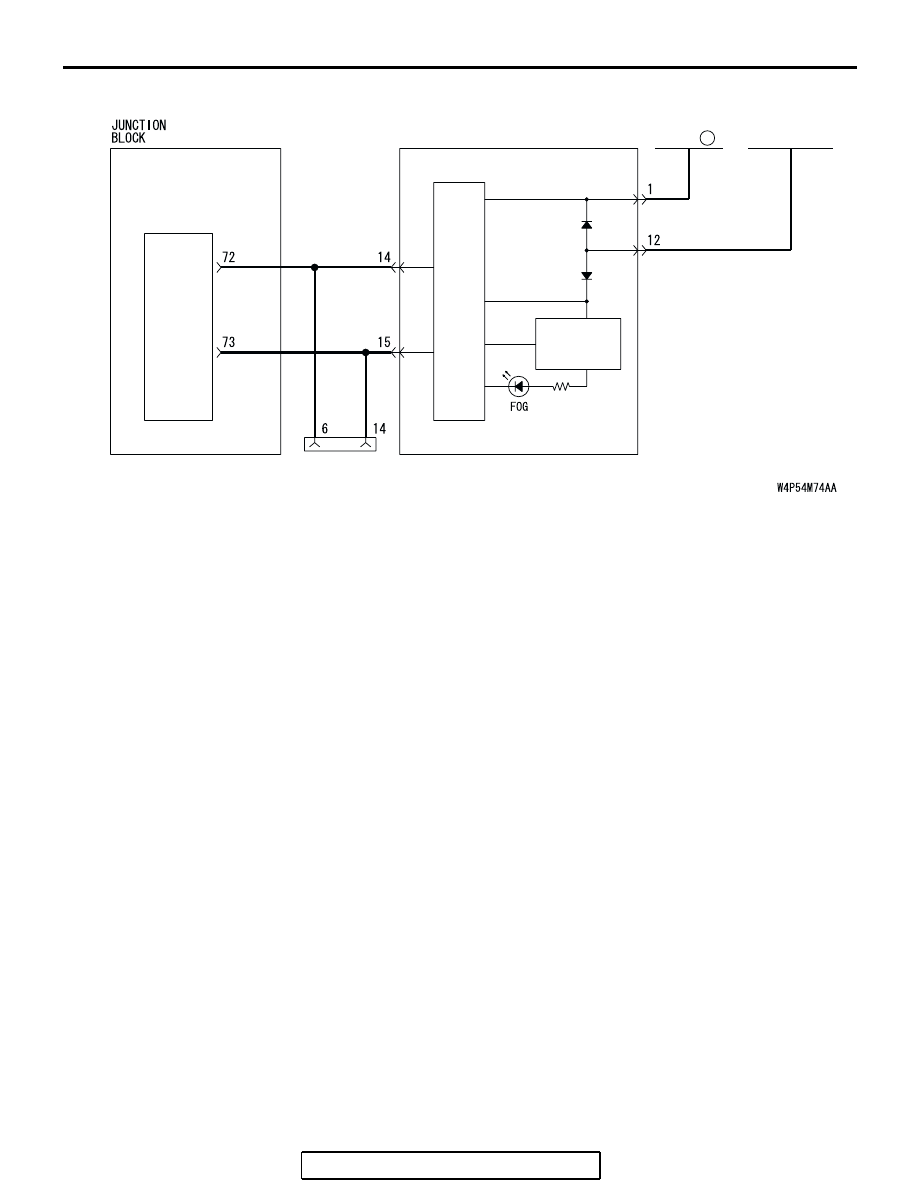

IGNITION
SWITCH (IG1)

ETACS-
ECU

22

RELAY BOX
(FUSE     )

6

RELAY BOX
(FUSE     )

DIMMER

·PA

S

S

IN

G

SWITCH

(HEAD)

(T

AIL)

(DIMMER)

(P

AS

SING)

IGNITION
SWITCH (IG2)

JUNCTION BLOCK

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-397

IGNITION
SWITCH (IG1)

ETACS-
ECU

COMBINATION
METER

CPU

RHEOSTAT
CIRCUIT

22

RELAY
BOX
(FUSE     )

DATA LINK
CONNECTOR

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-398

INSPECTION PROCEDURE J-1: Fog Light: Fog lights do not illuminate when the fog light switch is
turned on.

NOTE: This troubleshooting procedure requires the
use of scan tool MB991958 and SWS monitor kit
MB991813. For details on how to use the SWS mon-
itor, refer to "How to use SWS monitor

P.54B-15

."

.

BATTERY

FOG
LIGHT
(RH)

FOG
LIGHT
(LH)

FRONT-ECU

RELAY
BOX

FOG LIGHT
RELAY

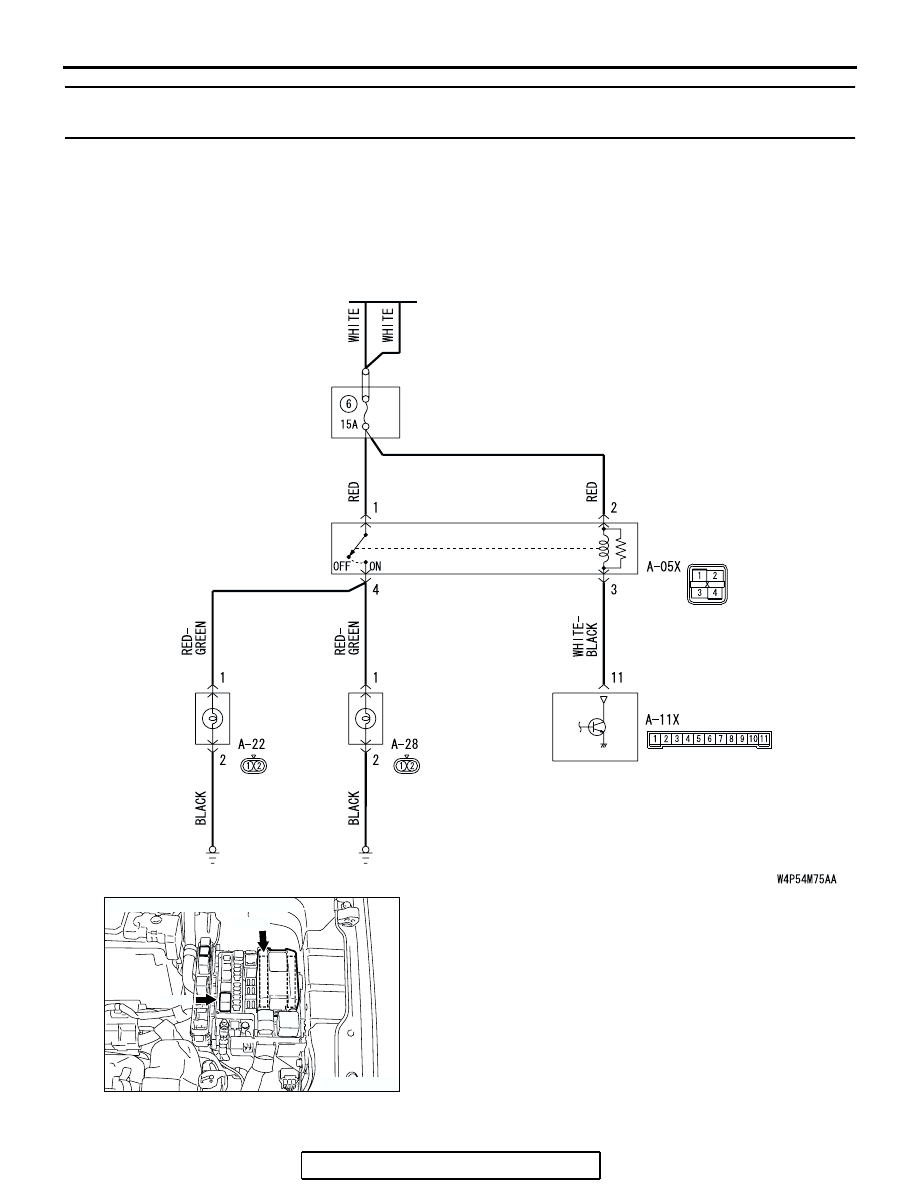

Fog Light Circuit

AC305977AC

CONNECTORS: A-05X, A-11X

A-11X

A-05X

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-399

CIRCUIT OPERATION

• The ETACS-ECU sends a fog light illumination

request signal ("LIGHT ON" signal) to the
front-ECU when the fog light switch is turned on
while the headlights are illuminating at low beam.

• Then the front-ECU switches on its relay to illumi-

nate the fog lights.

.

TECHNICAL DESCRIPTION (COMMENT)

If the headlights illuminate at low beam, the fog light
relay, the fog light switch, the front-ECU or the
ETACS-ECU may be defective.

.

TROUBLESHOOTING HINTS

• Trouble in input signal system

• The wiring harness or connectors may have

loose, corroded, or damaged terminals, or termi-
nals pushed back in the connector

• The fog light relay may be defective

• The front-ECU may be defective

• The ETACS-ECU may be defective

DIAGNOSIS

Required Special Tools:

• MB991223: Harness Set

• MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: Vehicle Communication Interface (V.C.I.)

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A

• MB991813: SWS Monitor Kit

• MB991806: SWS Monitor Cartridge

• MB991812: SWS Monitor Harness (For Column-ECU)

• MB991822: Probe Harness

STEP 1. Check the headlight (low-beam) operation.
Q: Do the headlights illuminate at low beam normally?

YES : Go to Step 2.
NO :  Refer to Inspection Procedure H-2 "The headlights

(low-beam) do not illuminate normally

P.54B-302

."
