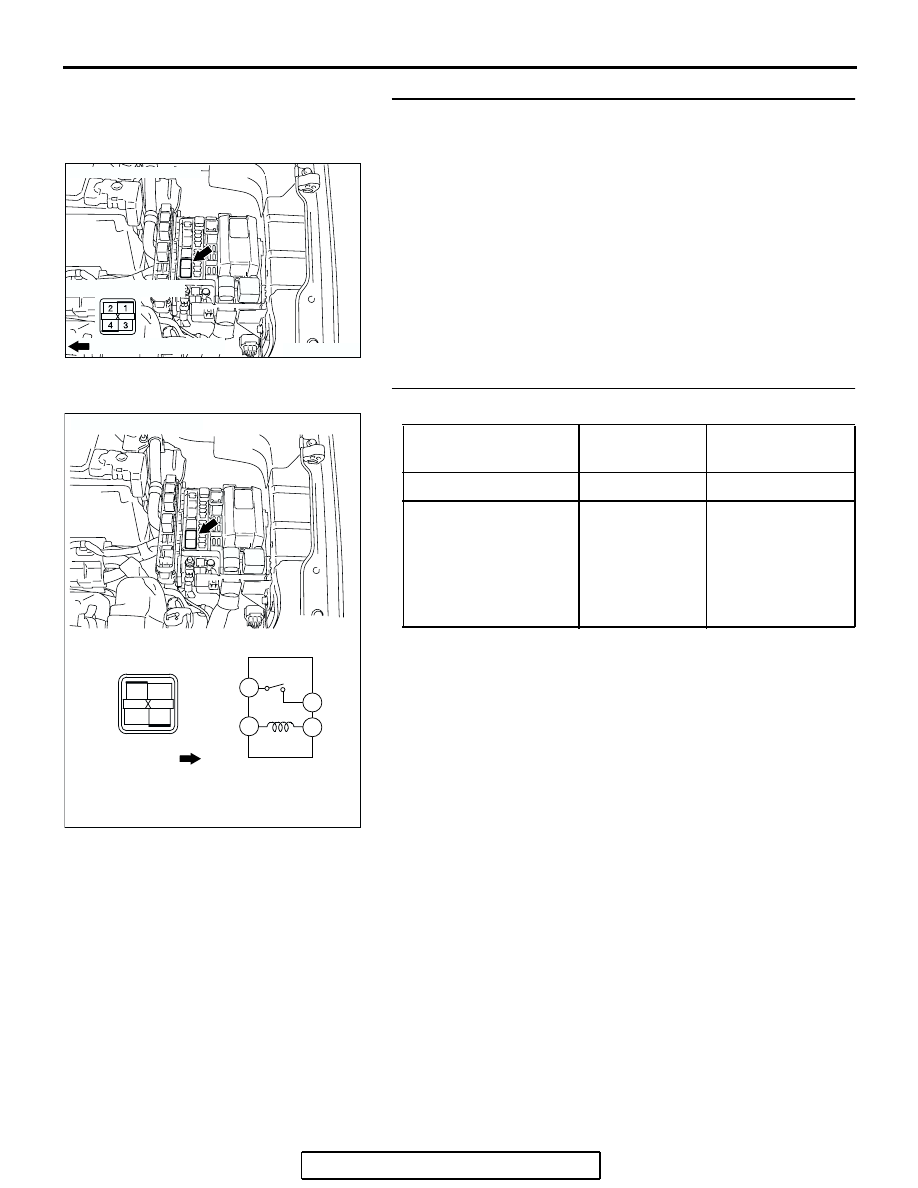

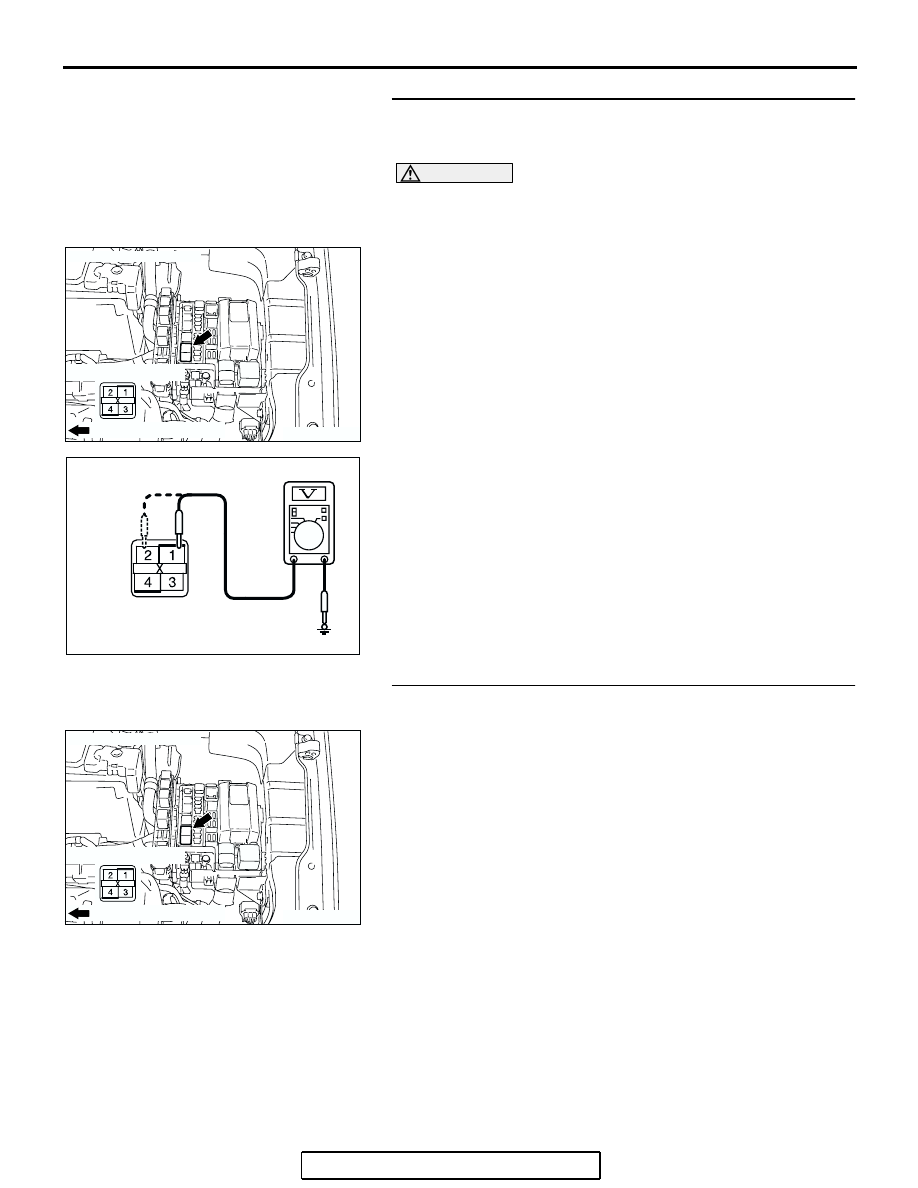

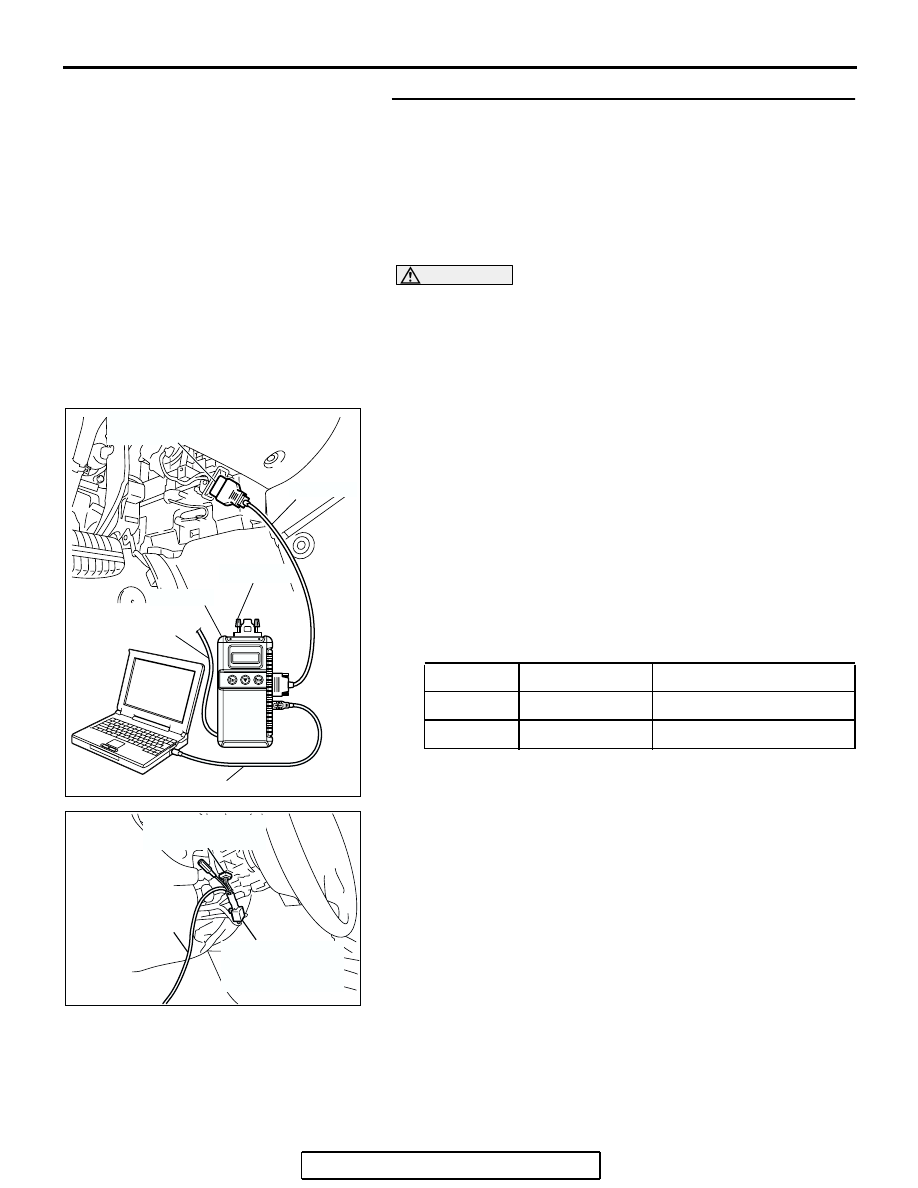

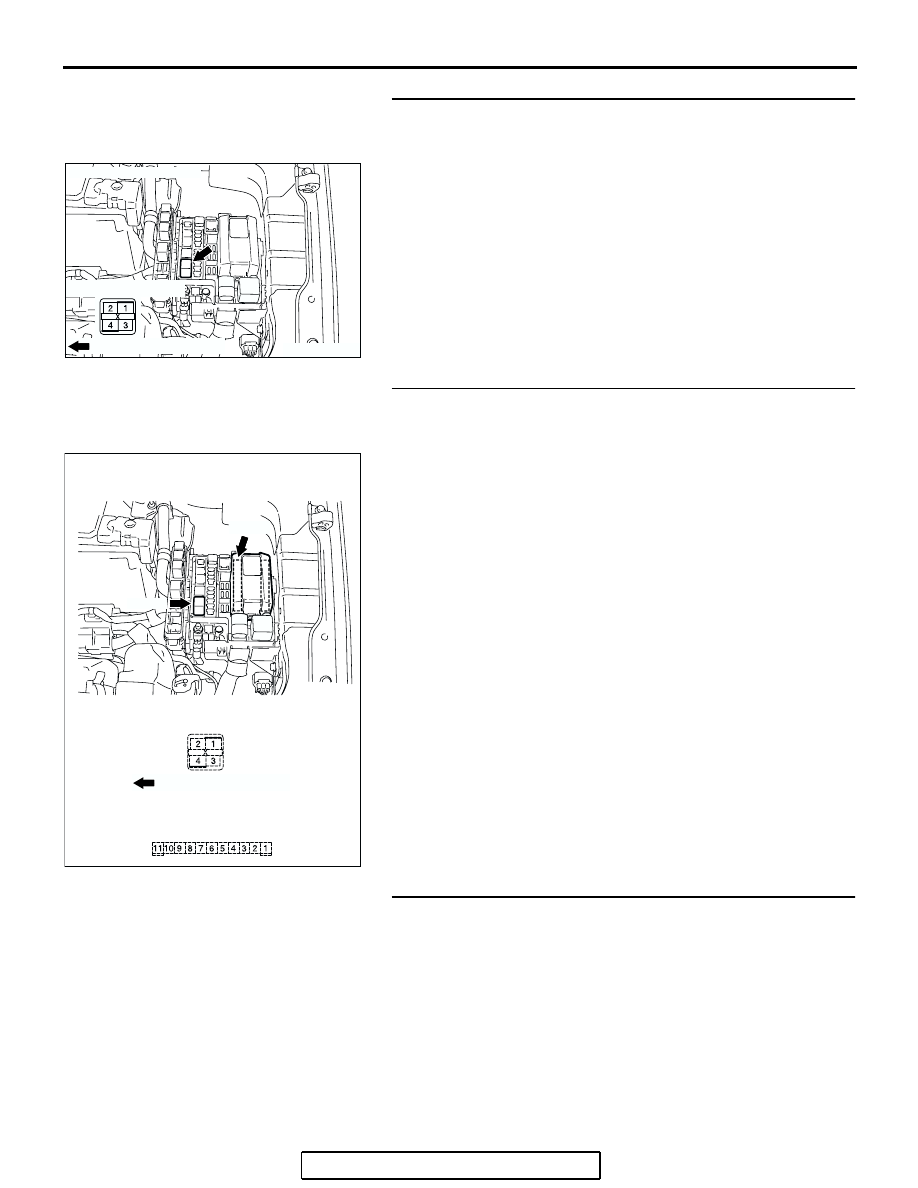

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-400

STEP 2. Check the input signal by using "FUNCTION
DIAG." menu of the SWS monitor.
Set each switch to the following condition before checking input
signal from the fog light switch:

• Ignition switch: ON

• Fog light switch: ON

NOTE: Turn the ignition switch to the "ON" position in order to
disable the headlight automatic shutdown function.

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958. Connect
special tool MB991910 before connecting special tool
MB991812. Be sure to connect special tool MB991806 after
turning on special tool MB991824.
(1) Connect the special tool. Refer to "How to connect SWS

monitor

P.54B-13

."

(2) Operate scan tool MB991958 according to the procedure

below to display "F.FOG."
a. Select "Interactive Diagnosis."
b. Select "System select."
c. Select "SWS."
d. Select "SWS MONITOR."
e. Select "Function Diag."
f. Select "LIGHTING."
g. Select "F.FOG."

(3) Check that normal conditions are displayed for the items

described in the table below.

Q: Does the scan tool MB991958 display the items "IG SW

(IG1)" and "F.FOG LIGHT" as  normal condition?
Normal conditions are displayed for all the items : Go to

Step 3.

Normal condition is not displayed for "IG SW (IG1)" :

Refer to Inspection Procedure M-2 "ETACS-ECU
does not receive any signal from the ignition switch
(IG1)

P.54B-470

."

Normal condition is not displayed for "F.FOG LIGHT" :

Refer to Inspection Procedure M-3 "ETACS-ECU
does not receive any signal from the fog light switch

P.54B-473

."

ITEM NO.

ITEM NAME

NORMAL CONDITION

ITEM 30

IG SW (IG1)

ON

ITEM 36

F.FOG LIGHT

ON

AC305411AB

MB991910

DATA LINK

CONNECTOR

MB991827

MB991824

MB991806

MB991812

AC302210

COLUMN SWITCH
CONNECTOR

COLUMN SWITCH
CONNECTOR AT
HARNESS SIDE

MB991812

AB

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-401

STEP 3. Check fog light relay connector A-05X for loose,
corroded or damaged terminals, or terminals pushed back
in the connector.
Q: Is fog light relay connector A-05X in good condition?

YES : Go to Step 4.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. Verify that the fog lights illuminate normally.

STEP 4. Check the fog light relay.

Q: Is the fog light relay in good condition?

YES : Go to Step 5.
NO :  Replace the fog light relay. Verify that the fog lights

illuminate normally.

AC305979 AB

CONNECTOR: A-05X

RELAY BOX SIDE

FRONT OF VEHICLE

BATTERY VOLTAGE TESTER

CONNECTION

SPECIFIED
CONDITION

Not applied

1

− 4

Open circuit

• Connect terminal 2

to the positive
battery terminal

• Connect terminal 3

to the negative
battery terminal

1

− 4

Less than 2 ohms

1

4

3

2

AC306645

2

1

3

4

FRONT OF
VEHICLE

FOG LIGHT RELAY

AB

CONNECTOR: A-05X

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-402

STEP 5. Check the battery power supply circuit to the fog
light relay. Measure the voltage at fog light relay connector
A-05X.

CAUTION

The top and bottom of the fog light relay are difficult to
identify. Prior to inspection, confirm the triangle mark on
the relay box.
(1) Disconnect fog light relay connector A-05X and measure

the voltage available at the relay box side of the connector.

(2) Measure the voltage between terminal 1 and ground, and

also between terminal 2 and ground.

• The voltage should measure approximately 12 volts

(battery positive voltage).

Q: Is the measured voltage approximately 12 volts (battery

positive voltage)?
YES : Go to Step 7.
NO :  Go to Step 6.

STEP 6. Check the wiring harness between fog light relay
connector A-05X (terminals 1 and 2) and the battery.
Q: Is the wiring harness between fog light relay connector

A-05X (terminals 1 and 2) and the battery in good
condition?
YES : No action is necessary and testing is complete.
NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the fog lights illuminate normally.

AC305979 AB

CONNECTOR: A-05X

RELAY BOX SIDE

FRONT OF VEHICLE

AC209365

CONNECTOR A-05X
(RELAY BOX SIDE)

EK

AC305979 AB

CONNECTOR: A-05X

RELAY BOX SIDE

FRONT OF VEHICLE

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-403

STEP 7. Check front-ECU connector A-11X for loose,
corroded or damaged terminals, or terminals pushed back
in the connector.
Q: Is front-ECU connector A-11X in good condition?

YES : Go to Step 8.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. Verify that the fog lights illuminate normally.

STEP 8. Check the wiring harness between fog light relay
connector A-05X (terminal 3) and front-ECU connector
A-11X (terminal 11).
Q: Is the wiring harness between fog light relay connector

A-05X (terminal 3) and front-ECU connector A-11X
(terminal 11) in good condition?
YES : Go to Step 9.
NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the fog lights illuminate normally.

STEP 9. Replace the ECU.
(1) Replace the front-ECU.
(2) The fog lights should illuminate normally.
Q: Do the fog lights illuminate normally?

YES : No action is necessary and testing is complete.
NO :  Replace the ETACS-ECU. Verify that the fog lights

illuminate normally.

AC305979 AB

CONNECTOR: A-05X

RELAY BOX SIDE

FRONT OF VEHICLE

AC305987AB

CONNECTORS: A-05X, A-11X

RELAY BOX SIDE

A-11X

A-05X

A-05X

A-11X

FRONT OF VEHICLE

RELAY BOX SIDE
