Mitsubishi Pajero (1991-1998 год). Руководство - часть 473







КОНДИЦИОНЕР –

Технические характеристики

55-25-1

<Модели с хладагентом R-134а>

Наименование

Технические данные

Компрессор



Модель

10РА с наклонной шайбой

Количество цилиндров и рабочий объем


см

3



10 цилиндров
155,3

Компрессорное масло


см

3



ND-OIL 8
80

±

 20; 150

±

 20*

Защитные устройства



Двойной выключатель по давлению

кПа

Сторона высокого давления



Выключение (OFF)

200

±

 20

Переменное (Differencial)

20 или меньше

Сторона низкого давления



Выключение (OFF)

3200

±

 200

Включение (ON)

2600

±

 200

Датчик-выключатель по температуре охлаждающей
жидкости

°

С



Датчик-выключатель для отключения кондиционера



Выключение (OFF)

115

±

 3 <Кроме двигателя 4D56>

116

±

 2 <Двигатель 4D56>

Включение (ON)

108 <Кроме двигателя 4D56>
109 <Двигатель 4D56>

Датчик-выключатель для вентилятора конденсора



Выключение (OFF)

97

Включение (ON)

102

±

 3

Защита от замерзания хладагента



Датчик-выключатель по температуре воздуха

°

С

Выключение (OFF)

Включение (ON)

Марка и количество хладагента

гр.  R134а (HFC-134a)

500 – 550; 850 – 900* <4M40>
600 – 650; 1000 – 1050* <Кроме двигателя 4M40>

ПРИМЕЧАНИЕ:
* : отмечены модели с двойным кондиционером.


© Mitsubishi Motors Corporation    Dec. 1993

PWJE9086-E REVISED









55-25-2

ПРИМЕЧАНИЕ



© Mitsubishi Motors Corporation    July 1993

PWJE9086-D ADDED





КОНДИЦИОНЕР –

Технические характеристики

55-26

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Наименование

Номинальное значение

Примечание

Датчик-выключатель по температуре охлаждающей
жидкости

°





Датчик-выключатель для отключения кондиционера

Более 112 – 118
Более 114 – 118

Кроме моделей с двигателем 4D56
Модели с двигателем 4D56

Датчик-выключатель для вентилятора конденсора





Выключение (OFF)

Более 99 – 105

Включение (ON)

Меньше 97



Частота вращения коленчатого вала
двигателя на режиме холостого хода

об/мин



Положение "N" или "P" рычага
селектора АКПП

6G72, 6G74

700

±

 100



4D56, 4G64

750

±

 100



4M40

800

±

 30



Повышенная частота вращения коленчатого
вала двигателя на режиме холостого хода

об/мин


900

±

 100



Сопротивление обмотки электромагнитного клапана
повышения оборотов холостого хода

Ом


Приблизительно 40



Сопротивление переключателя регулятора температуры  Ом



<Модели с двойным кондиционером>



Положение "MAX COOL" (макс. охлаждение)

0 – 4

Между выводами 3 и 9

Положение "MAX HOT" (макс. нагрев) 3000

Между выводами 3 и 9

<Модели с двойным кондиционером и задним
отопителем>





Положение "MAX COOL" (макс. охлаждение)

0 – 4

Между выводами 3 и 4

Положение "MAX HOT" (макс. нагрев) 2400

Между выводами 5 и 6

Сопротивление резистора
(для заднего кондиционера)

Ом

Приблизительно 0,8
Приблизительно 2,98
Приблизительно 4,57

Между выводами 2 и 3
Между выводами 3 и 4
Между выводами 1 и 3

Момент начала вращения вала

Н

м  5,0

Зазор в электромагнитной муфте компрессора
кондиционера

мм


0,35 – 0,65



СМАЗОЧНЫЕ МАТЕРИАЛЫ

Место применения

Смазочный материал

Количество, л

<Модели с хладагентом R-12>

Каждое соединение шлангов/трубок системы кондиционирования
Для смазки компрессора

DENSO OIL 6

По необходимости
80, 150*

<Модели с хладагентом R-134а>

Каждое соединение шлангов/трубок системы кондиционирования
Для смазки компрессора

ND–OIL 8

По необходимости
80, 150*

ПРИМЕЧАНИЕ:
* : отмечены модели с двойным кондиционером.


ГЕРМЕТИКИ

Место применения

Рекомендуемый герметик и клей

Примечание

Резьба датчика-выключателя по температуре
охлаждающей жидкости

3M Nut Locking Part №4171 или
эквивалентный

Drying sealant (застывающий в
твердое состояние герметик)



© Mitsubishi Motors Corporation    Dec. 1993

PWJE9086-E REVISED





КОНДИЦИОНЕР –

Специальные инструменты



55-27

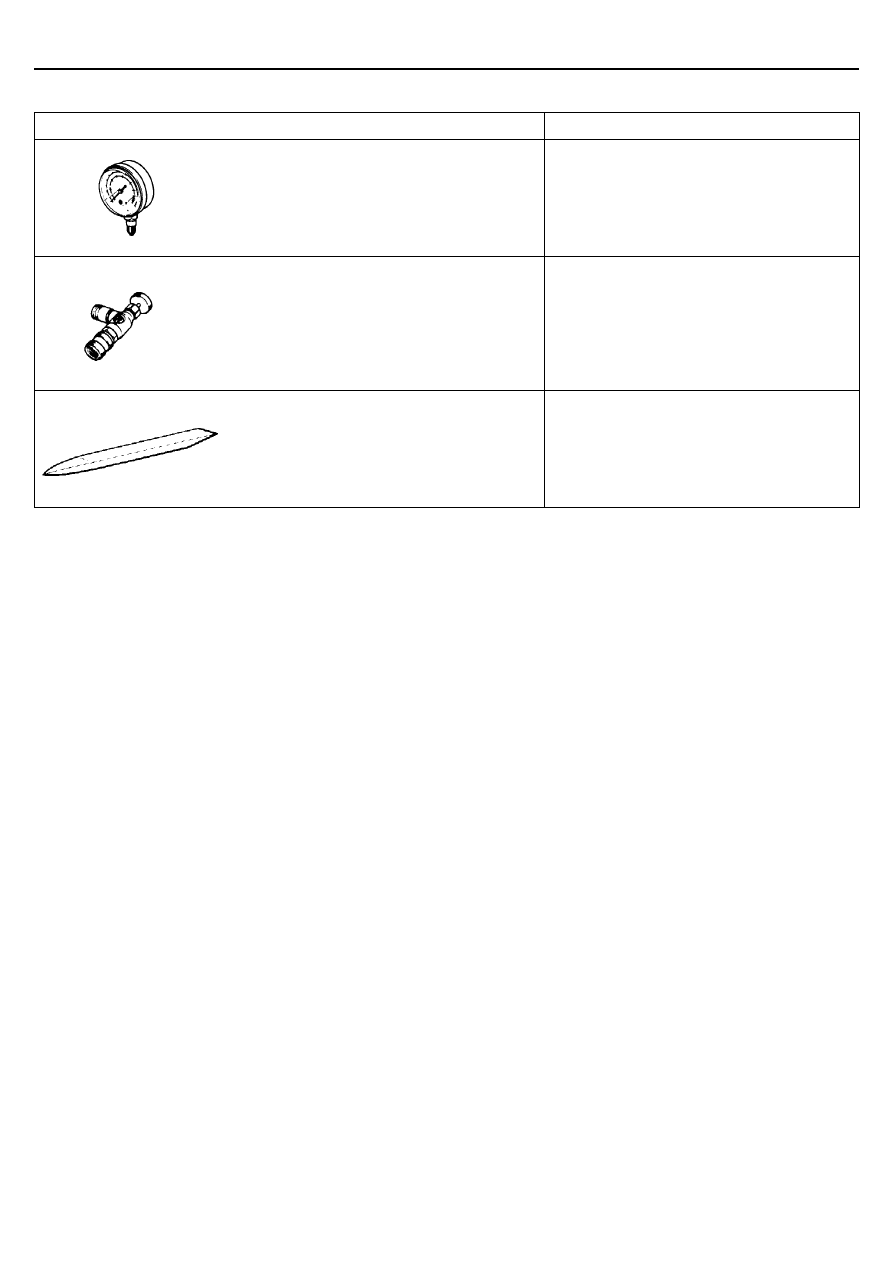

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение



МВ991402

Вакуумметр

Проверка разрежения



МВ991403
(для линии высокого
давления)
МВ991404
(для линии низкого
давления)

Переходник с клапаном

Заправка хладагентом системы
кондиционирования
Дозаправка хладагентом системы
кондиционирования
Удаление хладагента из системы
кондиционирования
Проверка эффективности работы системы
кондиционирования



МВ990784

Съемник декоративных
деталей отделки


Снятие декоративных решеток дефлекторов




© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086
