ОТОПИТЕЛЬ –

Электровентилятор отопителя в сборе

55-18



ПРОВЕРКА

•

Проверьте плавность вращения и отсутствие искривления вала
электродвигателя вентилятора.

•

Проверьте отсутствие повреждения лопаток вентилятора.

•

Проверьте отсутствие повреждения корпуса вентилятора.

•

Проверьте функционирование заслонки забора воздуха (свежий
воздух/рециркуляция) и отсутствие повреждений.





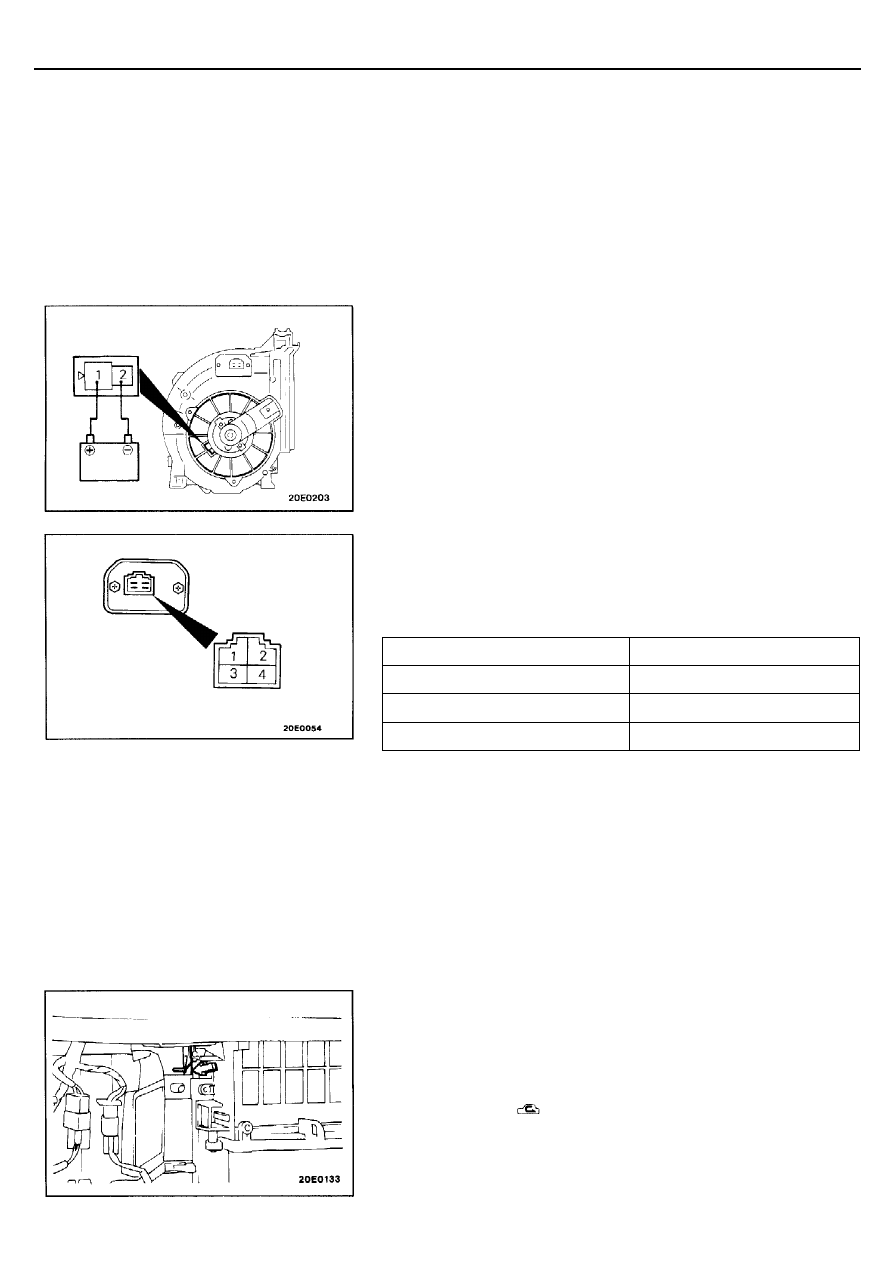

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА

(1)  Подведите напряжение аккумуляторной батареи непосредственно на

выводы электродвигателя вентилятора и проверьте, что
электродвигатель вращается плавно.

(2)  Затем, поменяйте полярность подсоединения напряжение

аккумуляторной батареи и проверьте, что электродвигатель
вращается плавно в обратном направлении.




ПРОВЕРКА РЕЗИСТОРА

С помощью мультиметра измерьте сопротивления между выводами
разъема, указанными ниже.
Резистор считается исправным, если измеренные величины соответствуют
номинальным значениям.
Номинальные значения:



Выводы

Сопротивление, Ом



Между выводами (2) и (4)

Приблизительно 1,96

±

7%



Между выводами (1) и (2)

Приблизительно 0,95

±

7%



Между выводами (2) и (3)

Приблизительно 0,33

±

7%







ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

10.  УСТАНОВКА ТРОСА УПРАВЛЕНИЯ ЗАБОРОМ

ВОЗДУХА



Подсоедините трос управления забором воздуха к рычагу заслонки
забора воздуха в соответствии со следующей процедурой.
(1)  Переведите рычаг выбора режима забора воздуха

в положение

 (рециркуляция).

(2)  Нажмите на рычаг заслонки забора воздуха в направлении,

указанном стрелкой, подсоедините трос управления к рычагу
заслонки забора воздуха и затем закрепите трос управления с
помощью фиксатора.



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086





ОТОПИТЕЛЬ –

Воздуховоды системы вентиляции

(под панелью приборов и напольные)

55-19

ВОЗДУХОВОДЫ СИСТЕМЫ ВЕНТИЛЯЦИИ (ПОД ПАНЕЛЬЮ
ПРИБОРОВ И НАПОЛЬНЫЕ)

СНЯТИЕ И УСТАНОВКА







© Mitsubishi Motors Corporation    Dec. 1993

PWJE9086-E REVISED



ВНИМАНИЕ: ДОПОЛНИТЕЛЬНАЯ СИСТЕМА
ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)
На  автомобилях  с  системой SRS при
снятии и установке напольной консоли не
допускайте ее удара об электронный блок
управления SRS.





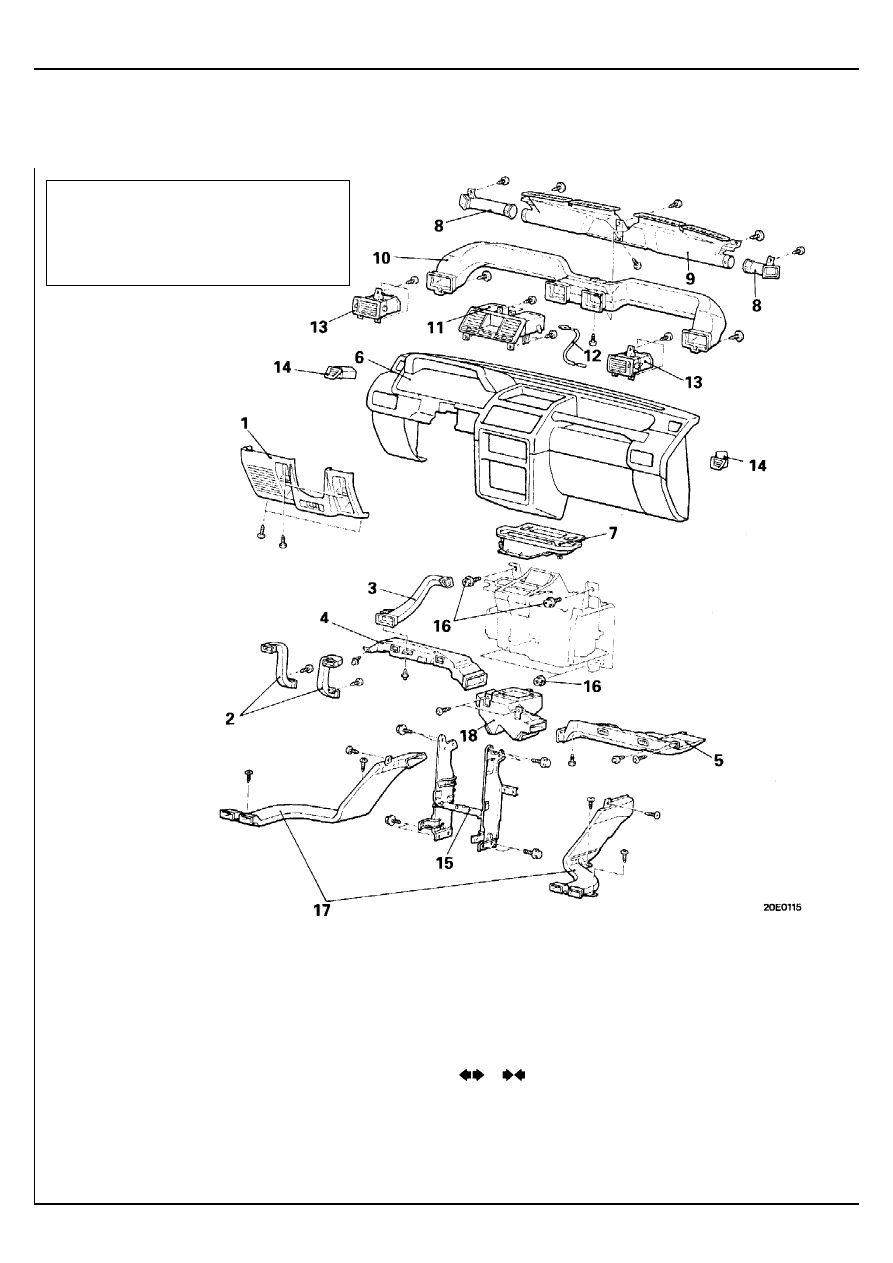

Последовательность снятия











1.  Нижняя крышка панели приборов

(Смотрите ГЛАВУ 52A – "Панель приборов".)

2.  Воздуховод "B" (подача воздуха в область

коленей)

3.   Воздуховод "A" (подача воздуха в область

коленей)

4.   Левый боковой воздуховод (подача воздуха в

область ног)

5.   Правый боковой воздуховод (подача воздуха

в область ног)

6.   Панель приборов

(Смотрите ГЛАВУ 52A – "Панель приборов".)

7.   Центральный воздуховод в сборе
8.  Воздуховод дефлектора обогрева бокового

стекла

9.  Дефлектор обогрева ветрового стекла




























10.   Распределительный воздуховод (панели

приборов)

11.   Блок центральных дефлекторов в сборе
12.   Трос управления вентиляцией
13.   Боковой дефлектор в сборе
14.   Дефлектор обогрева бокового стекла
15.   Центральный элемент жесткости
16.   Болты и гайки крепления отопителя
17.   Воздуховод заднего отопителя
18.   Нижний распределительный воздуховод

(подача воздуха в область ног)






ОТОПИТЕЛЬ –

Воздуховоды системы вентиляции

(под панелью приборов и напольные)

55-20



ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

17.  СНЯТИЕ ВОЗДУХОВОДА ЗАДНЕГО ОТОПИТЕЛЯ



Снимите переднее сиденье, накладку порога передней двери и
переднюю боковую облицовку, затем извлеките коврик пола и снимите
воздуховод заднего отопителя.
(Смотрите ГЛАВУ 52A – "Сиденья и Облицовка".)





ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

17.  УСТАНОВКА ВОЗДУХОВОДА ЗАДНЕГО ОТОПИТЕЛЯ



После установки воздуховода, замените коврик пола и установите
переднее сиденье, накладку порога передней двери и переднюю
боковую облицовку.
(Смотрите ГЛАВУ 52A – "Сиденья и Облицовка".)















© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086





ОТОПИТЕЛЬ –

Воздуховоды системы вентиляции

(задние дефлекторы)

55-21

ВОЗДУХОВОДЫ СИСТЕМЫ ВЕНТИЛЯЦИИ (ЗАДНИЕ ДЕФЛЕКТОРЫ)

СНЯТИЕ И УСТАНОВКА







© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086

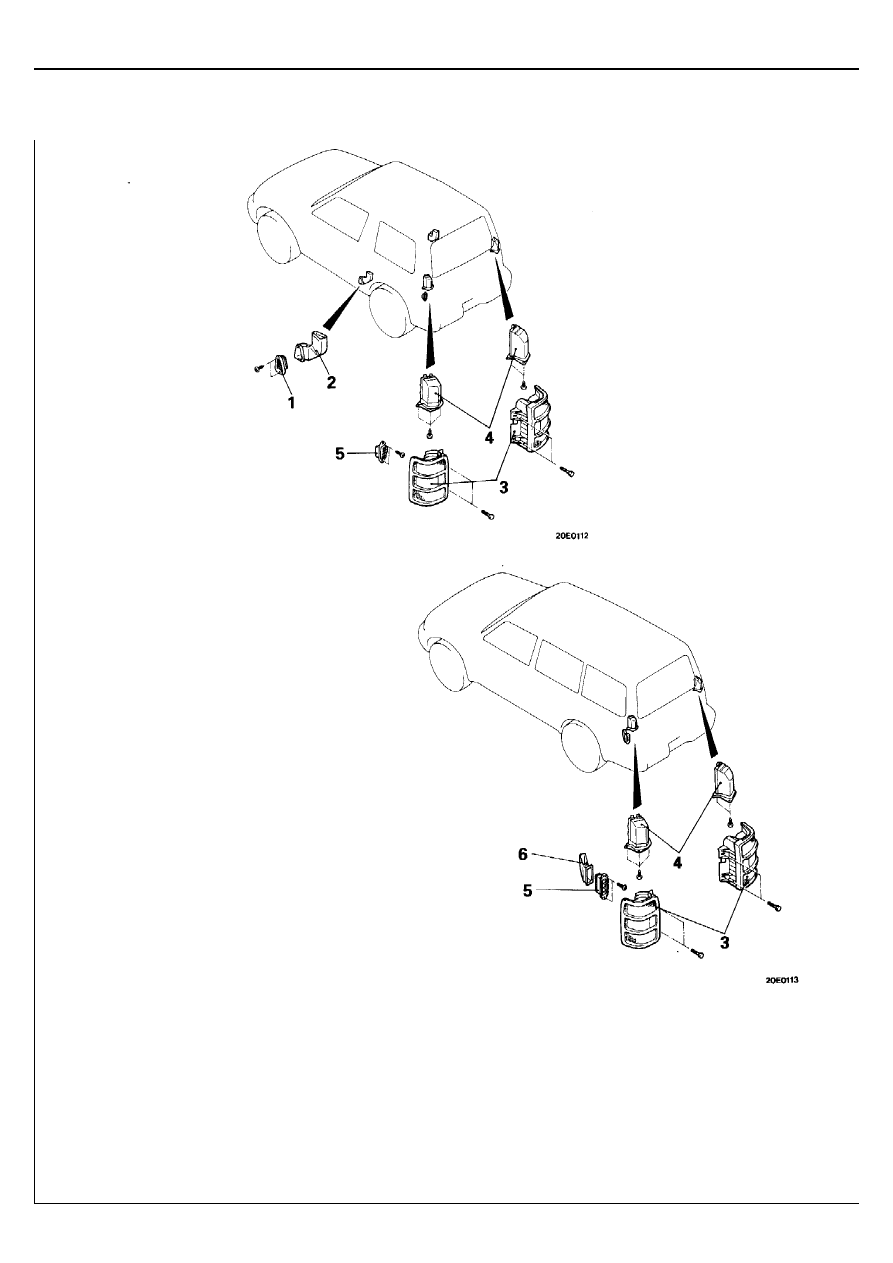

Последовательность снятия заднего
воздуховода системы вентиляции
<Кроме моделей с длинной колесной базой>
1.  Дефлектор
2.  Задний воздуховод системы вентиляции


Последовательность снятия заднего
воздуховода системы вентиляции
<Кроме моделей CANVAS TOP>
3.  Задний комбинированный фонарь

(Смотрите ГЛАВУ 54 – "Задний
комбинированный фонарь".)

4.  Задний воздуховод системы вентиляции в сборе
5.  Дефлектор в сборе
6.  Воздуховод дефлектора

<Модели с длинной колесной базой>
