Mitsubishi Pajero (1991-1998 год). Руководство - часть 472







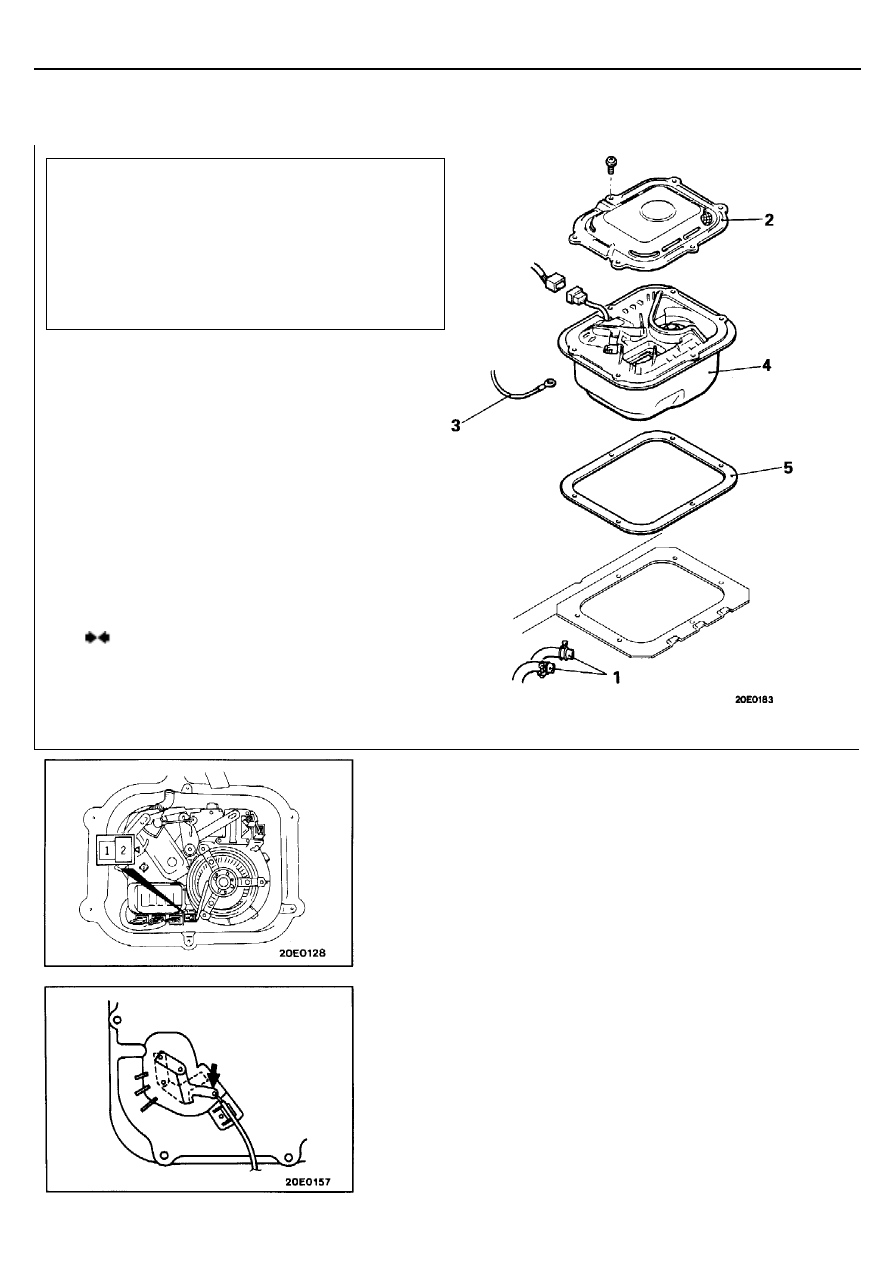

ОТОПИТЕЛЬ –

Задний отопитель

55-22

ЗАДНИЙ ОТОПИТЕЛЬ

СНЯТИЕ И УСТАНОВКА







ПРОВЕРКА

•

Проверьте работу механизма привода заслонок и работу заслонок.

•

Проверьте радиатор отопителя на отсутствие засорения и утечек
охлаждающей жидкости.

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА
ЗАДНЕГО ОТОПИТЕЛЯ

Подведите напряжение аккумуляторной батареи непосредственно на
выводы разъема электродвигателя вентилятора и проверьте отсутствие
постороннего шума при работе электродвигателя.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

3.   УСТАНОВКА ТРОСА УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ

(СО СТОРОНЫ ОТОПИТЕЛЯ)



Подсоедините трос управления температурой к рычагу заслонки
смешения потоков воздуха (blend air damper lever) в соответствии со
следующей процедурой.
(1)  Переведите переключатель регулятора температуры заднего

отопителя (rear heater temperature control lever) в крайнее правое
положение ("НОТ" (обогрев)).

(2)  Нажмите на рычаг заслонки смешения потоков воздуха вниз до

упора в направлении, указанном стрелкой, подсоедините трос
управления температурой к концу рычага заслонки смешения
потоков воздуха и затем закрепите трос управления с помощью
фиксатора.



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086



Предварительные и заключительные операции

•

Слив и Заливка охлаждающей жидкости

•

Снятие и Установка заднего сиденья
(Смотрите ГЛАВУ 52 – "Сиденье".)
<Кроме моделей Wagon с длинной колесной базой>

•

Снятие и Установка блока управления
блокировкой заднего дифференциала
(Смотрите ГЛАВУ 27 – "Система блокировки
заднего дифференциала".)
<Модели с длинной колесной базой>










Последовательность снятия
1.   Шланги системы охлаждения
2.   Крышка
3.   Трос управления температурой заднего

отопителя <Модели без кондиционера>

4.   Блок заднего отопителя
5.   Уплотнительная прокладка




ОТОПИТЕЛЬ –

Задний отопитель

55-23

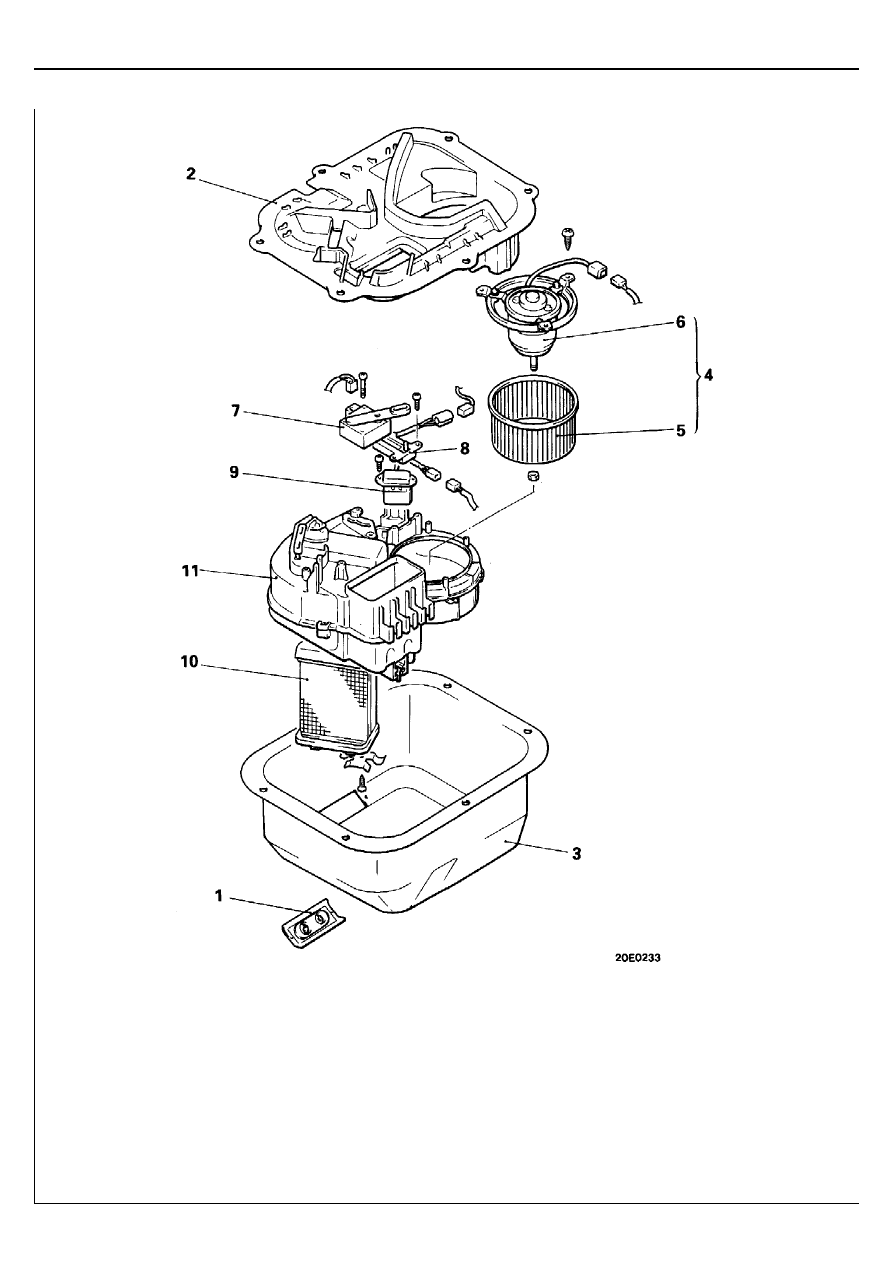

РАЗБОРКА И СБОРКА



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086












Последовательность разборки
1.   Пластина
2.   Крышка с направляющими воздуховодами
3.   Крышка заднего отопителя
4.   Электродвигатель вентилятора в сборе
5.   Вентилятор заднего отопителя
6.   Электродвигатель вентилятора
7.   Электродвигатель привода заслонки

смешения потоков воздуха

8.   Переключатель режимов работы

кондиционера в сборе

9.   Резистор
10.   Радиатор заднего отопителя
11.   Корпус заднего отопителя



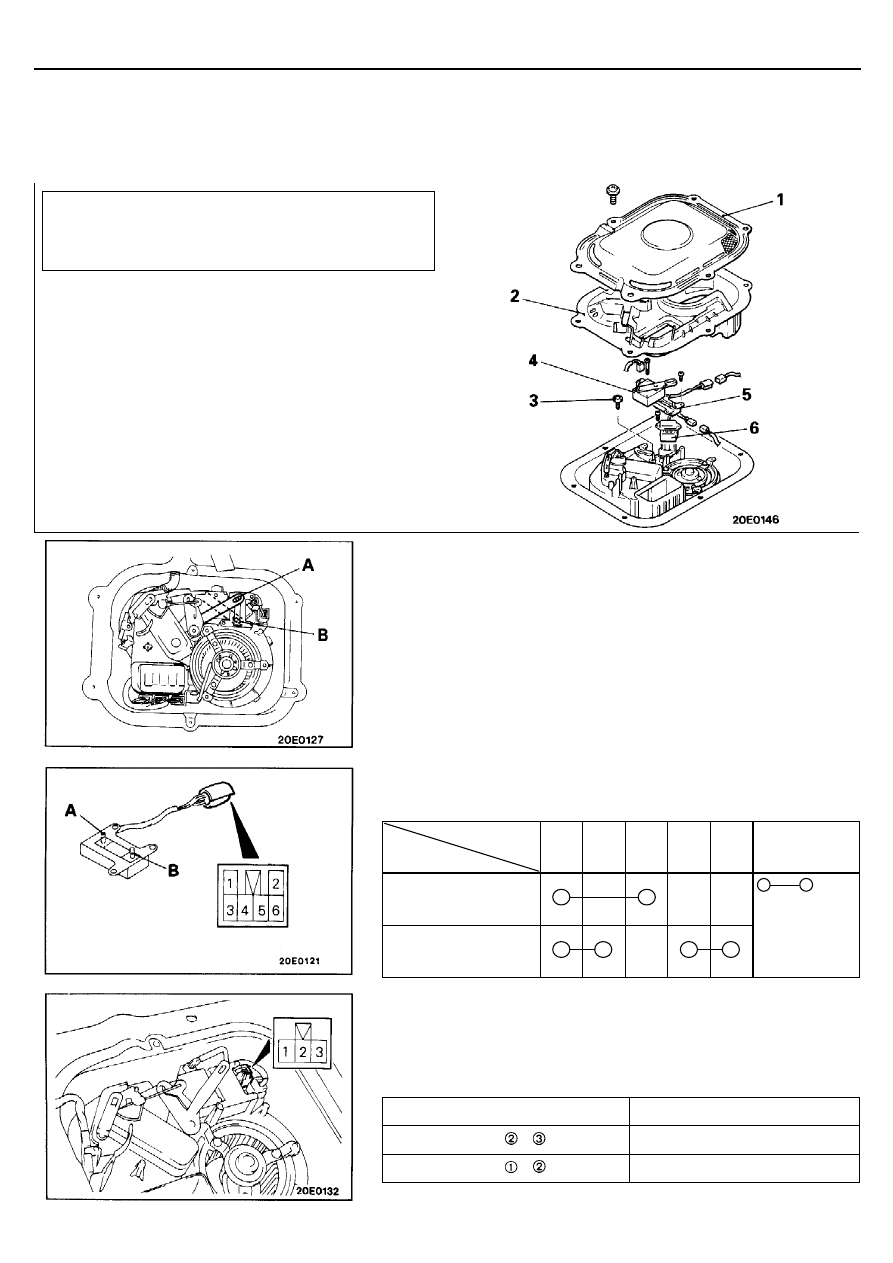

ОТОПИТЕЛЬ –

Электродвигатель привода заслонки смешения потоков воздуха (задний
отопитель), переключатель режимов работы кондиционера и резистор

55-24

ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА ЗАСЛОНКИ СМЕШЕНИЯ ПОТОКОВ
ВОЗДУХА (ЗАДНИЙ ОТОПИТЕЛЬ), ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
РАБОТЫ КОНДИЦИОНЕРА И РЕЗИСТОР

СНЯТИЕ И УСТАНОВКА







ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЗАСЛОНКИ
СМЕШЕНИЯ ПОТОКОВ ВОЗДУХА

(1)  Проверьте, что переключатель регулятора температуры исправен.

(Смотрите страницу 55 – 15.)

(2)  После прогрева двигателя проверьте, что тяга электродвигателя

привода заслонки находится в положении "А", когда переключатель
регулятора температуры находится в положении "MAX COOL"
(максимальное охлаждение), и проверьте, что после перевода
переключатель регулятора температуры в положение "MAX HOT"
(максимальный нагрев) тяга переместилась в положение "В".

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ РАБОТЫ
КОНДИЦИОНЕРА

С помощью мультиметра проверьте состояние цепи между выводами при
положениях "А" и "В" переключателя.





Вывод №

Положение
переключателя

1 4 3 2 6

Примечание



Положение

"A"





Положение

"B"



Означает
наличие
замкнутой
цепи между
выводами



ПРОВЕРКА РЕЗИСТОРА

С помощью мультиметра измерьте сопротивления между выводами
разъема, указанными ниже.
Резистор считается исправным, если измеренные величины соответствуют
номинальным значениям.
Номинальные значения:



Выводы

Сопротивление, Ом



Между выводами   и   4,3

±

7%



Между выводами   и

1,2

±

7%



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086



Предварительные и заключительные операции

•

Снятие и Установка заднего сиденья
(Смотрите ГЛАВУ 52 – "Сиденье"
<Кроме моделей Wagon с длинной колесной базой>










Последовательность снятия
1.   Крышка
2.   Крышка с направляющими воздуховодами
3.   Винт крепления рычажного механизма
4.   Электродвигатель привода заслонки

смешения потоков воздуха
<Модели с двойным кондиционером>

5.   Переключатель режимов работы кондиционера

<Модели с двойным кондиционером>

6.   Резистор





КОНДИЦИОНЕР –

Технические характеристики

55-25

КОНДИЦИОНЕР

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

<Модели с хладагентом R-12>

Наименование 4G64

и 6G72

4D56

Компрессор





Модель

10РА15 с наклонной шайбой

10РА15 с наклонной шайбой

Количество цилиндров и рабочий объем


см

3



10 цилиндров
155,3

10 цилиндров
155,3

Компрессорное масло


см

3



DENSO Oil 6
80

±

 20

150

±

 20*

DENSO Oil 6
80

±

 20

150

±

 20*

Защитные устройства





Двойной выключатель по давлению

кПа



Сторона высокого давления





Выключение (OFF)

210

±

 20

210

±

 20

Переменное (Differential)

25 или меньше 25

или меньше

Сторона низкого давления





Выключение (OFF)

2700

±

 200

2700

±

 200

Включение (ON)

2100

±

 200

2100

±

 200

Датчик-выключатель по температуре охлаждающей
жидкости

°

С





Датчик-выключатель для отключения кондиционера





Выключение (OFF)

115

±

 3

116

±

 2

Включение (ON)

108

109

Датчик-выключатель для вентилятора конденсора





Выключение (OFF)

97

Включение (ON)

102

±

 3

Защита от замерзания хладагента





Датчик-выключатель по температуре воздуха

°

С



Выключение (OFF)

Включение (ON)

Плавкая вставка
(Температура перегорания)

°

С


103

±


103

±

Марка и количество хладагента

гр.  R12 (CFC-12)

750 – 850
1200 – 1300*

R12 (CFC-12)
750 – 850
1200 – 1300*

ПРИМЕЧАНИЕ
* : отмечены модели с двойным кондиционером.


© Mitsubishi Motors Corporation    Dec. 1993

PWJE9086-E REVISED



Прим.перев.: ИСПРАВЛЕНО!
опечатка в анг.оригинале: 15

±

 3

°

С
