Mitsubishi Pajero (1991-1998 год). Руководство - часть 433
SRS -
Поиск неисправностей
52B-13

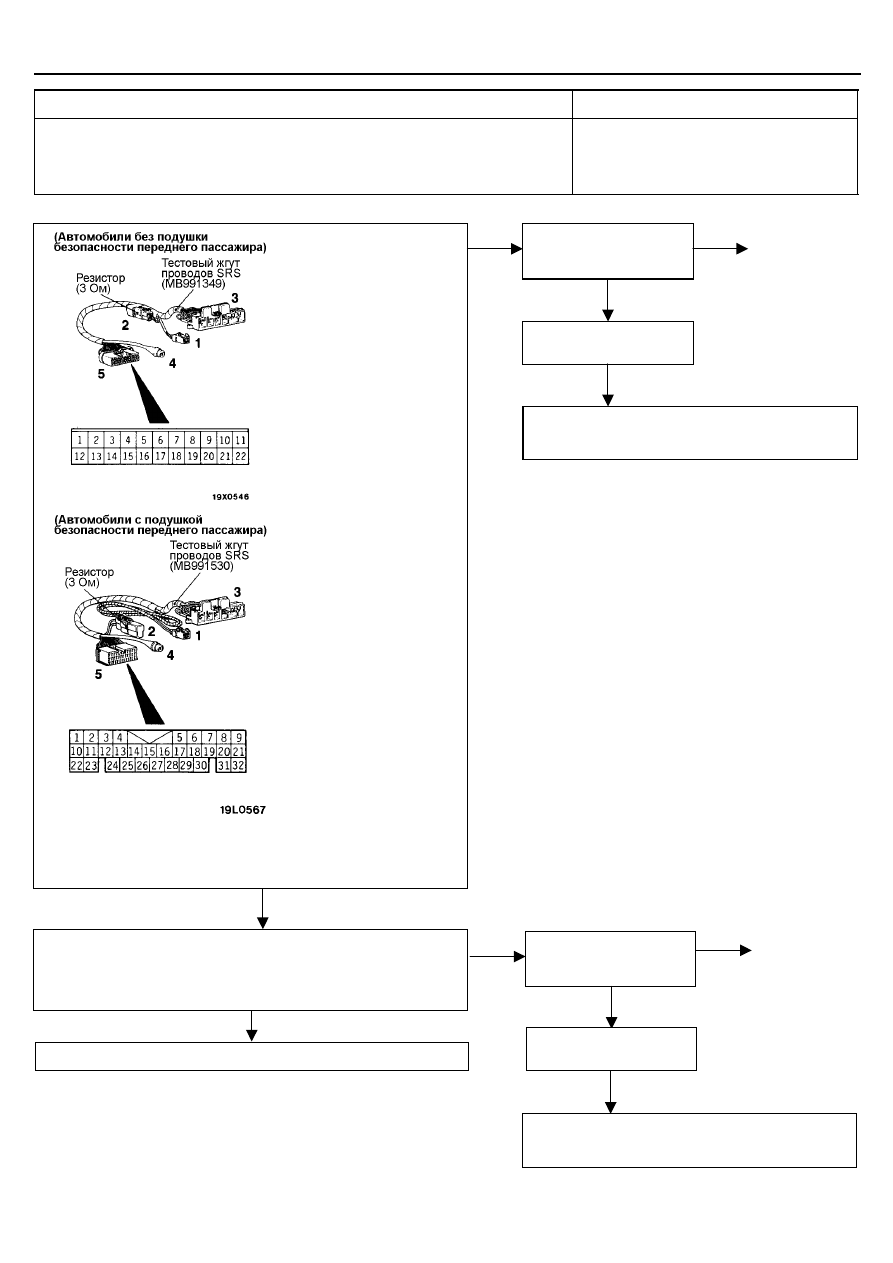

Код № 33. Цепь сигнала прокрутки коленчатого вала двигателя
стартером
Вероятная причина
Данный сигнал используется для исключения ошибки регистрации падения напряжения на
выводе IG1 в течение прокрутки коленчатого вала двигателя стартером. Код неисправности № 33
появляется при постоянном наличии сигнала прокрутки коленчатого вала двигателя стартером в
течение 45 секунд или больше (короткое замыкание проводки передачи сигнала по цепи питания).
Однако если за период 5
±
0,2 секунды состояние автомобиля возвращается к норме (кроме
случая, когда коленчатый вал двигателя прокручивается стартером), то код № 33 автоматически
стирается из памяти и контрольная лампа SRS гаснет.
•
Неисправность (обрыв цепи) в жгуте
проводов или плохой контакт в разъеме
•
Неисправность электронного блока
управления SRS.
Код № 34. Контрольная цепь фиксатора электрического разъема
электронного блока управления SRS.
Вероятная причина
Данный сигнал используется для исключения ошибки регистрации падения напряжения на
выводе IG1 в течение прокрутки коленчатого вала двигателя стартером. Код неисправности № 33
появляется при постоянном наличии сигнала прокрутки коленчатого вала двигателя стартером в
течение 45 секунд или больше (короткое замыкание проводки передачи сигнала по цепи питания).
Однако если за период 5
±
0,2 секунды состояние автомобиля возвращается к норме (кроме
случая, когда коленчатый вал двигателя прокручивается стартером), то код № 33 автоматически
стирается из памяти и контрольная лампа SRS гаснет.
•
Неисправность (плохой контакт) в разъемах
•
Неисправность электронного блока
управления SRS.
Отремонтируйте

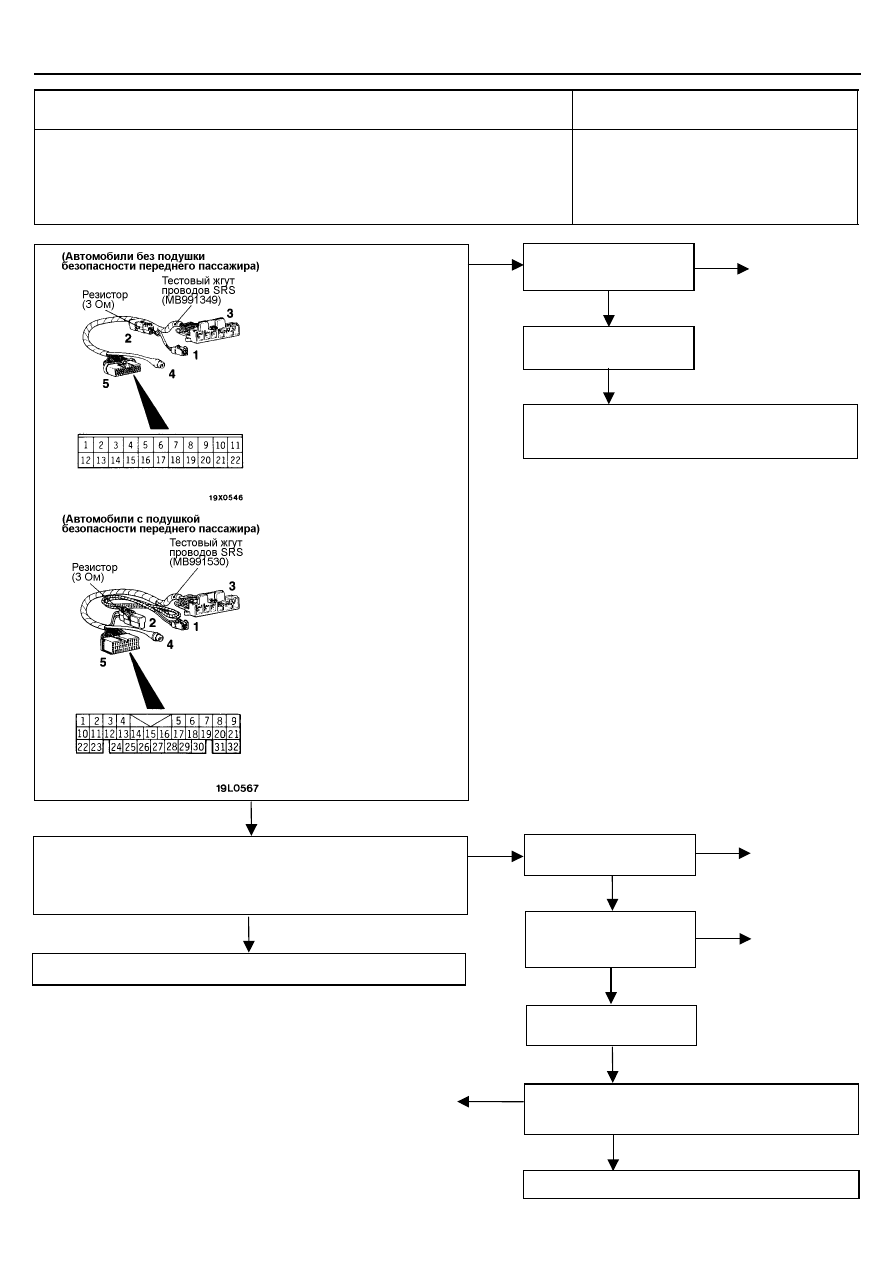

Выполните измерения на
разъеме (5) тестового жгута
проводов системы SRS.
•
Отсоедините разъем С-48
электронного блока
управления SRS
•
Подсоедините разъем (3)
тестового жгута проводов
системы SRS.
•
Проверьте состояние
цепи между выводами
(19) и (20).
Норма: Цепь замкнута
Проверьте разъем:
С-48
NG
NG
ОК
Проверьте наличие
признаков неисправности.
NG
Проверьте каждый провод жгута проводов между
электронным блоком управления SRS и "массой", при
необходимости отремонтируйте.
ОК
1 –

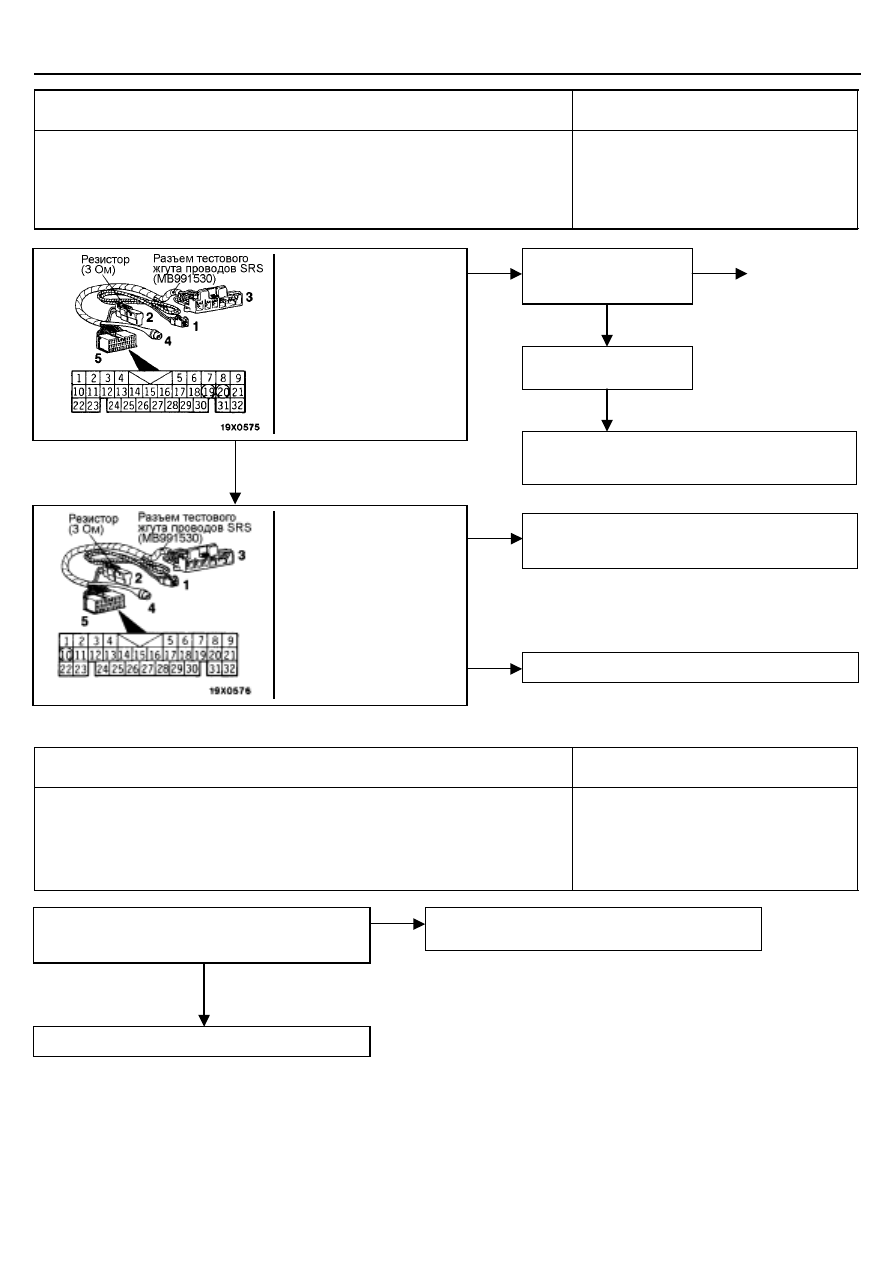

Выполните измерения на
разъеме (5) жгута проводов
для проверки системы SRS.
•
Ключ зажигания: "ON"
(ВКЛ.)
•
Измерьте напряжение
между выводом (10) и
"массой".
Норма: 0В
Замените электронный блок управления SRS.
ОК
Проверьте жгут проводов между электронным блоком
управления SRS и замком зажигания (ST), при
необходимости отремонтируйте.
NG
Проверьте, правильно ли работает механизм
определения фиксации разъема электронного блока
управления SRS.
Да
Замените электронный блок управления SRS.
Надежно вставьте разъем и опустите фиксатор для
закрепления разъема на месте.
Нет
