SRS

 –

Меры безопасности при техническом обслуживании системы SRS



52B-5

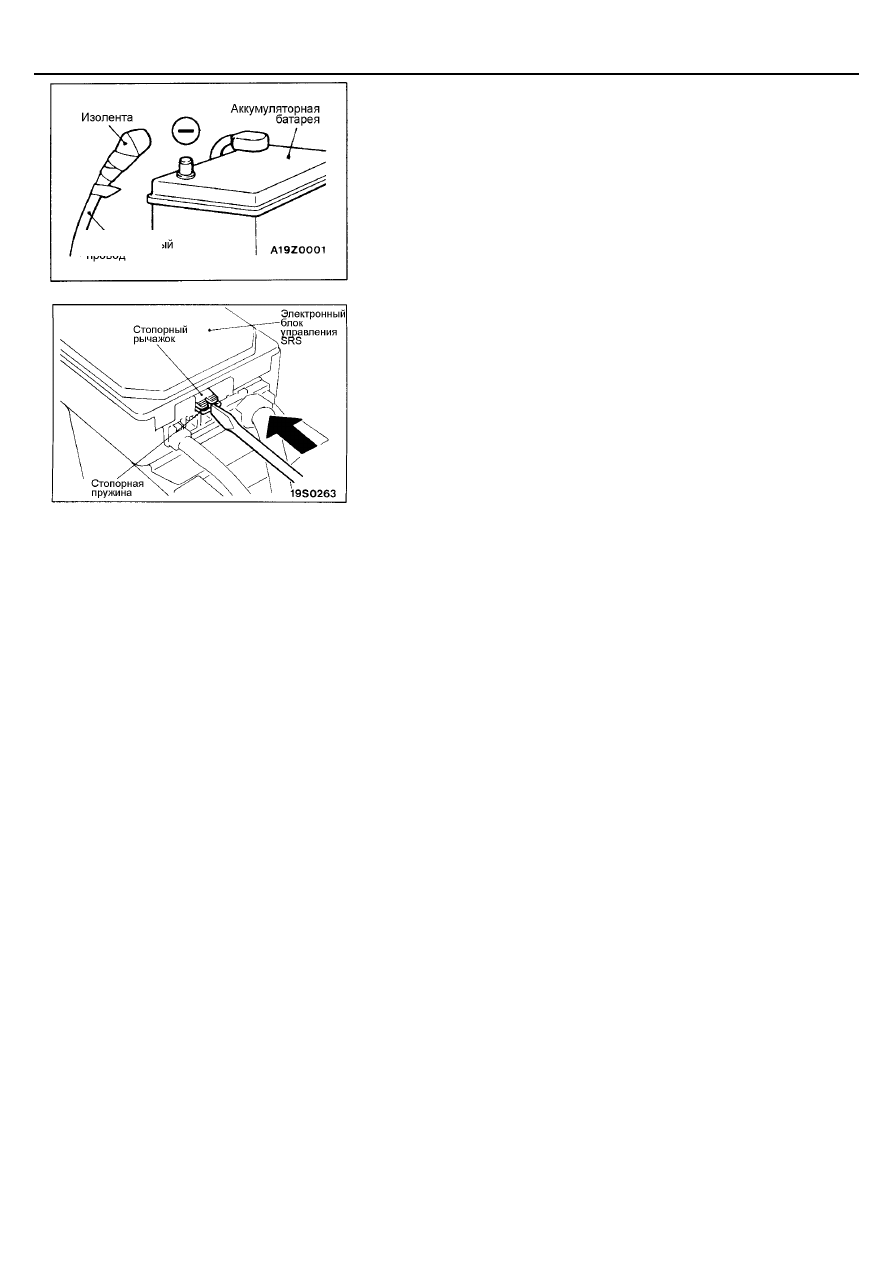

5.  После отсоединения отрицательного провода от аккумуляторной

батареи выждите не менее 60 секунд, прежде чем приступить к
дальнейшей работе. Система SRS сконструирована таким
образом, что после отключения аккумулятора на короткое время
сохраняется достаточное напряжение на конденсаторе
электронного блока управления системой для срабатывания
подушки безопасности. Поэтому, если работы выполняются на
системе SRS сразу же после отключения аккумулятора,
непреднамеренное раскрытие воздушной подушки может
привести к серьезным травмам.



6.  Чтобы отстегнуть разъем электронного блока управления, вставьте

плоскую отвертку в паз рычага блокировки и нажмите стопорную
пружину внутрь блока. При этом не давите на стопорный рычаг вверх.





7.  Нагрев деталей и узлов системы SRS выше 93

°

С не допускается,

поэтому при нагревании автомобиля в сушильной камере после
окраски, предварительно снимите с него датчики фронтального удара,
электронный блок управления SRS, модули надувных подушек
безопасности и часовую пружину.

8.  После окончания операций по техническому обслуживанию системы

SRS обязательно сотрите коды неисправности из памяти
электронного блока управления SRS и проверьте работу контрольной
лампы системы SRS, чтобы убедиться в нормальной работе системы
SRS. (См. стр. 52В-7.)

9.  При подключении или отключении прибора MUT-II обязательно

выключите зажигание (поверните ключ зажигания в положение “OFF”
(«ВЫКЛ.»)).

10.  В случае возникновения вопросов по системе SRS, пожалуйста,

обращайтесь к Вашему региональному дистрибьютору.



ПРИМЕЧАНИЕ



В РЕЗУЛЬТАТЕ НЕОЖИДАННОГО САМОПРОИЗВОЛЬНОГО
СРАБАТЫВАНИЯ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВЫ
МОЖЕТЕ ПОЛУЧИТЬ СЕРЬЕЗНУЮ ТРАВМУ, ПОЭТОМУ
ИСПОЛЬЗУЙТЕ ТОЛЬКО ТЕ ПРОЦЕДУРЫ И ИНСТРУМЕНТЫ,
КОТОРЫЕ УКАЗАНЫ В ДАННОМ РУКОВОДСТВЕ.

















SRS

Специальные инструменты / Контрольное оборудование



52B-6

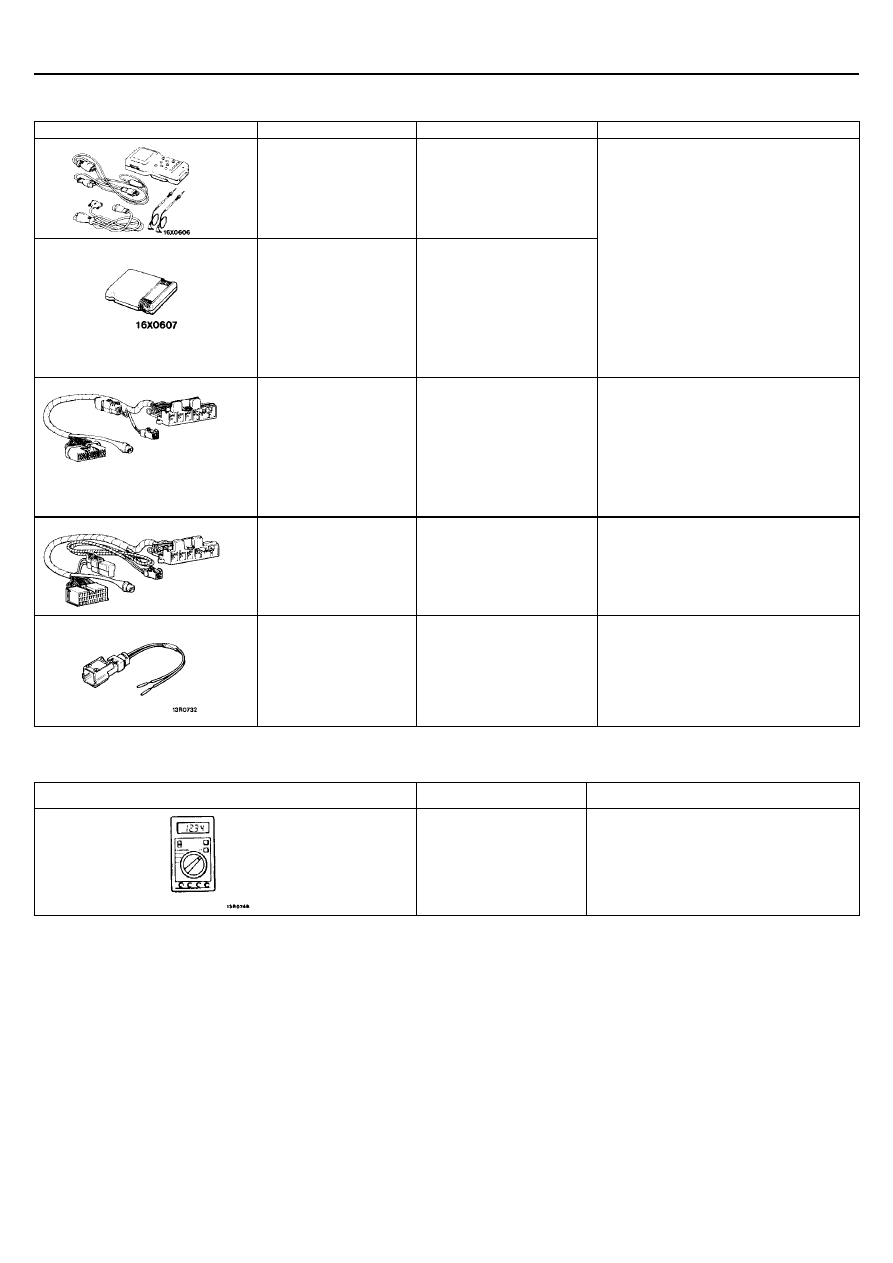

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Наименование

Назначение



MB 991502

Комплект
принадлежностей MUT-II

Р



Блок расширения памяти

•

Считывание кодов неисправности

•

Стирание кодов неисправности

•

Считывание длительности
существования неисправности

•

Считывание количества стираний
кода неисправности



MB 991349

Тестовый жгут проводов
для проверки системы
SRS

•

Проверка электрических цепей
системы SRS при помощи
цифрового универсального
тестера



MB 991530

Тестовый жгут проводов
для проверки системы
SRS

•

Проверка электрических цепей
системы SRS при помощи
цифрового универсального
тестера (Автомобили с подушкой
безопасности переднего
пассажира)



MB 686560

Адаптер жгута проводов
А подушки безопасности
(SRS)

•

Принудительное срабатывание
подушки безопасности внутри
автомобиля (при утилизации)



КОНТРОЛЬНОЕ ОБОРУДОВАНИЕ

Инструмент

Название

Применение



Цифровой
универсальный тестер

Проверка электрических цепей системы
SRS (использование цифрового
универсального тестера с максимально
допустимым током не более 2 мА при
минимальном сопротивлении цепи)

















SRS -

Поиск неисправностей



52B-7

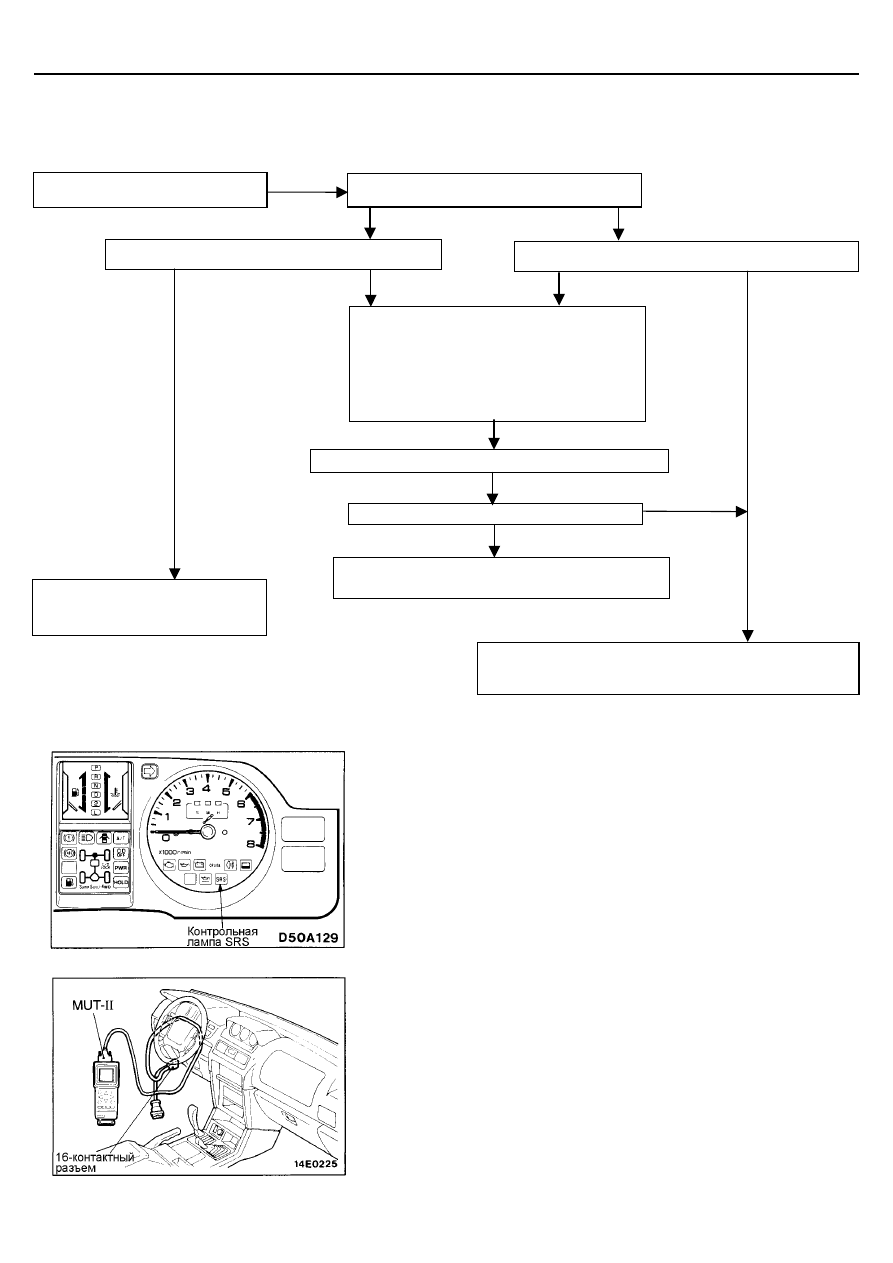

ПОИСК НЕИСПРАВНОСТЕЙ

1. СТАНДАРТНАЯ ПРОЦЕДУРА ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ





2. ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ
СИСТЕМЫ SRS

Установите ключ зажигания в замке в положение “ON” (включено).
Убедитесь, горит ли контрольная лампа в течение около 7 сек., затем
гаснет, и не горит в течение, около 45 сек. Если “да”, система SRS
работает нормально

Если “нет”, обратитесь к странице 52В-8.





3. СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКИХ
КОДОВ НЕИСПРАВНОСТЕЙ

(1)  Подсоедините тестер MUT-II к диагностическому разъему (16-ти

контактному), расположенному справа или слева от блока
предохранителей.

(2)  Считайте сервисные данные (продолжительность неисправности и

количество стираний памяти), используя MUT-II.


ПРИМЕЧАНИЕ
1.  Максимальный период хранения: 9999 минут (приблизительно 7 дней)
2.  Количество стираний памяти, которое характеризует их частоту:

Максимально возможное для записи количество: 250.









Считайте код неисправности

Сбор информации от клиента.

Проверьте работу контрольной лампы
SRS.

Считайте код неисправности

После того как Вы считаете (и запишите)
все выводимые коды неисправности и
сервисные данные (продолжительность
неисправности и количество стираний
памяти), сотрите коды неисправности из
памяти электронного блока управления.
(См. ср. 52В-9.)


Перепроверьте наличие признака неисправности.

Считайте коды неисправности

Обратитесь к «Таблице поиска
неисправностей по их
признакам» (см. стр. 52В-18).


Обратитесь к «Таблице кодов неисправности»
(см. стр. 52В-8).


Периодически возникающие неисправности
(Смотрите ГЛАВУ 00 – МЕТОДИКИ ПОИСКА
НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И СИСТЕМ).


Не повторяется

Повторяется

Нет кодов
неисправности или
связь с MUT-II
невозможна

Высвечивается код
неисправности

Высвечивается код
неисправности

Нет кодов
неисправности

Нет кодов
неисправности

Высвечивается код неисправности





SRS -

Поиск неисправностей



52B-8

4.



СТИРАНИЕ КОДОВ НЕИСПРАВНОСТИ



Подсоедините MUT-II к диагностическому разъему и сотрите коды неисправностей.



5.



ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ

Произведите проверку системы в соответствии с таблицей кодов неисправностей.

№ кода

Проверяемый элемент системы

Страница

11

12

13

Датчики фронтального удара и их цепи 52В-9

21

22

Модуль подушки безопасности водителя (электрозапал) и его цепи 52В-10

24

*3



25

*3



Модуль подушки безопасности переднего пассажира (электрозапал) и его цепи 52В-12

31

32

Конденсатор электронного блока управления SRS и его цепи 52В-12

33

*2



Цепь сигнала прокрутки коленчатого вала двигателя стартером 52В-13

34

*2



Контрольная цепь фиксатора электрического разъема электронного блока управления SRS

52В-13

41

*1, *2



Цепь питания замка зажигания IG

1

 (A)

52В-14

42

*1, *2



Цепь питания замка зажигания IG

1

 (B)

52В-15

Лампа не загорается*

2

 52В-16

43

Цепи управления контрольной лампой SRS

Лампа не гаснет 52В-17

44

Цепи управления контрольной лампой SRS

52В-17

45

Цепи EEPROM (электрически стираемое программируемое постоянное запоминающее устройство)
внутри электронного блока управления SRS и аналого-цифрового преобразователя

52В-17

ПРИМЕЧАНИЕ:

*1

:   Для кодов неисправностей, отмеченных таким образом, если состояние автомобиля возвращается к нормальному на

период времени 5

±

 0,2 секунды, то код неисправности будет автоматически стерт из памяти и контрольная лампа SRS

вернется к нормальному состоянию.

*2

:   Если состояние автомобиля возвращается к нормальному, то код неисправности будет автоматически стерт из памяти и

контрольная лампа SRS вернется к нормальному состоянию.
Если произошел разряд аккумуляторной батареи, то в памяти сохранятся коды неисправностей №41 или №42. Проверьте
аккумуляторную батарею при появлении на дисплее этих кодов неисправностей.

*3

:   Автомобили с подушкой безопасности переднего пассажира.
