52B-1

ДОПОЛНИТЕЛЬНАЯ

СИСТЕМА ПАССИВНОЙ

БЕЗОПАСНОСТИ (SRS)



СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ ................................ 2

Конструктивные изменения................. 2

ОБЩАЯ ИНФОРМАЦИЯ.......................... 2

МЕРЫ БЕЗОПАСНОСТИ ПРИ
ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ
СИСТЕМЫ SRS ........................................ 3

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.......... 6

КОНТРОЛЬНОЕ ОБОРУДОВАНИЕ ........ 6

ПОИСК НЕИСПРАВНОСТЕЙ................... 7





ОБСЛУЖИВАНИЕ ОТДЕЛЬНЫХ
УЗЛОВ И ДЕТАЛЕЙ ................................. 20

ПРЕДУПРЕЖДАЮЩИЕ НАДПИСИ......... 20

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
(ПЕРЕДНЕГО ПАССАЖИРА)................... 21

МЕТОДИКА УТИЛИЗАЦИИ МОДУЛЯ
ПОДУШКИ БЕЗОПАСНОСТИ.................. 23

Разрядка не сработавшей подушки
безопасности........................................ 23


Внимание

•

Перед любым обслуживанием или ремонтом внимательно изучите, и соблюдайте требования техники
безопасности изложенные на стр. 52В-3.

•

При поиске неисправностей и техническом обслуживании всегда соблюдайте методику поиска неисправностей в
разделе, изложенном на стр. 52В-7.

•

При обслуживании или снятии (замене) любого узла или детали системы SRS выполняйте требования методики,
изложенные в разделе "Обслуживание отдельных узлов и деталей системы SRS" (стр. 52В-20).

•

При возникновении любого вопроса по системе SRS, пожалуйста, обращайтесь к Вашему региональному
дистрибьютору.











SRS -

Общие сведения / Общая информация



52B-2

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ



•

Были добавлены операции по снятию, установке и проверке подушки безопасности SRS переднего пассажира.

ОБЩАЯ ИНФОРМАЦИЯ

Дополнительная система пассивной безопасности (SRS)
разработана для использования совместно с ремнями
безопасности и повышения уровня безопасности водителя
и переднего пассажира*1 при некоторых фронтальных
ударах, путем раскрытия подушки безопасности водителя
и переднего пассажира*1.

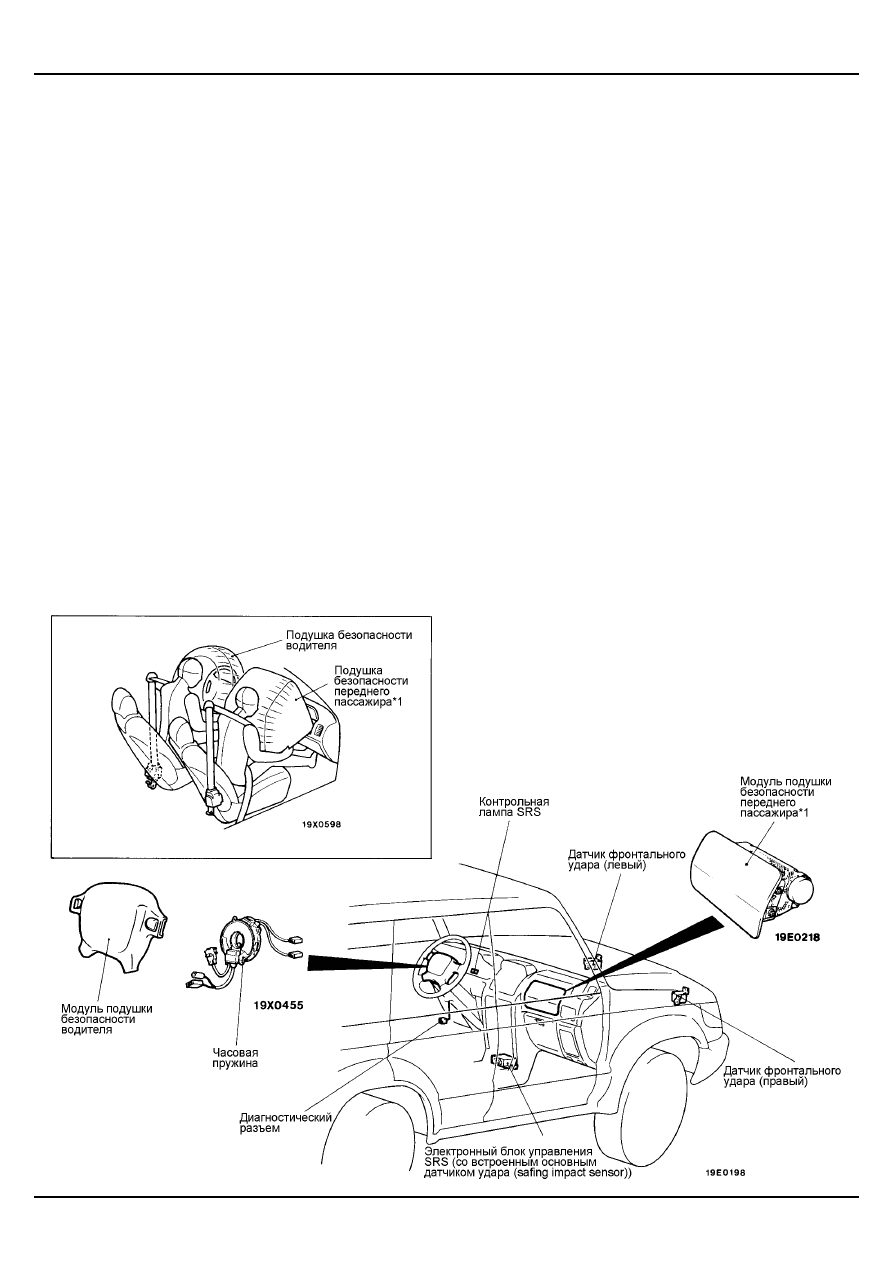

Дополнительная система пассивной безопасности (SRS)
состоит из: датчиков фронтального удара (левого и
правого, установлены на панели крепления радиатора);
надувных подушек безопасности водителя (расположена в
центре рулевого колеса) и переднего пассажира*1
(расположена над вещевым (перчаточным) ящиком.
Каждая подушка состоит из модуля со сложенной
подушкой безопасности и надувного устройства
(газогенератор). Дополнительная система пассивной
безопасности (SRS) также включает электронный блок
управления SRS (установлен рядом с рычагом
переключения передач), который управляет всей системой
и содержит встроенный основной датчик удара (safing
impact sensor); контрольной лампы SRS (на панели
приборов), которая показывает состояние системы SRS,
часовой пружины промежуточного соединения,
расположенной в рулевой колонке и электропроводки.




Дополнительная система пассивной безопасности (SRS)
разработана таким образом, что надувная подушка
безопасности срабатывает при одновременном наличии
сигнала от основного датчика удара и сигнала от одного или
обоих (левого и правого) датчиков фронтального удара, когда
ключ зажигания находится в положении "ON" (ВКЛ).
Кроме этого, электронный блок управления SRS имеет
следующие функции.

•

Функция резервного питания (Конденсатор зарядки
подачи питания) для случаев, когда в момент
срабатывания подушки безопасности SRS прекращается
подача питания (вследствие удара).

•

Функция изменения напряжения (цепь конвертера
переменного / постоянного тока) для случаев падения
напряжения бортсети.

•

Функция самодиагностики для дальнейшего повышения
уровня безопасности

















SRS

 –

Меры безопасности при техническом обслуживании системы SRS



52B-3

МЕРЫ БЕЗОПАСНОСТИ ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ
СИСТЕМЫ SRS

1.  В целях избежания травмирования себя и других лиц

из-за случайного раскрытия подушки безопасности, при
обслуживании этих систем необходимо внимательно
изучить и выполнять все требования техники
безопасности, указанные в данном руководстве.

2.  Запрещается использовать любые электрические

контрольные приборы при обслуживании
непосредственно или в зоне расположения элементов
системы SRS за исключением указанных на стр. 52В-6.
Не используйте аналоговый омметр.

3.  Категорически запрещается ремонтировать

следующие компоненты:

•

Датчики фронтального удара

•

Электронный блок управления SRS

•

Часовую пружину

•

Модуль подушки безопасности (водителя или
переднего пассажира*1)







В случае неисправности этих деталей они подлежат
только замене на новые, в соответствии с
операциями, описанными в разделе "Обслуживание
отдельных узлов и деталей" данного руководства.

5.  Запрещается ремонтировать разъемы системы SRS.

При обнаружении неисправности в разъеме
необходима замена жгута проводов.



При обнаружении неисправности в проводе замените
или отремонтируйте электропроводку в соответствии с
таблицей.

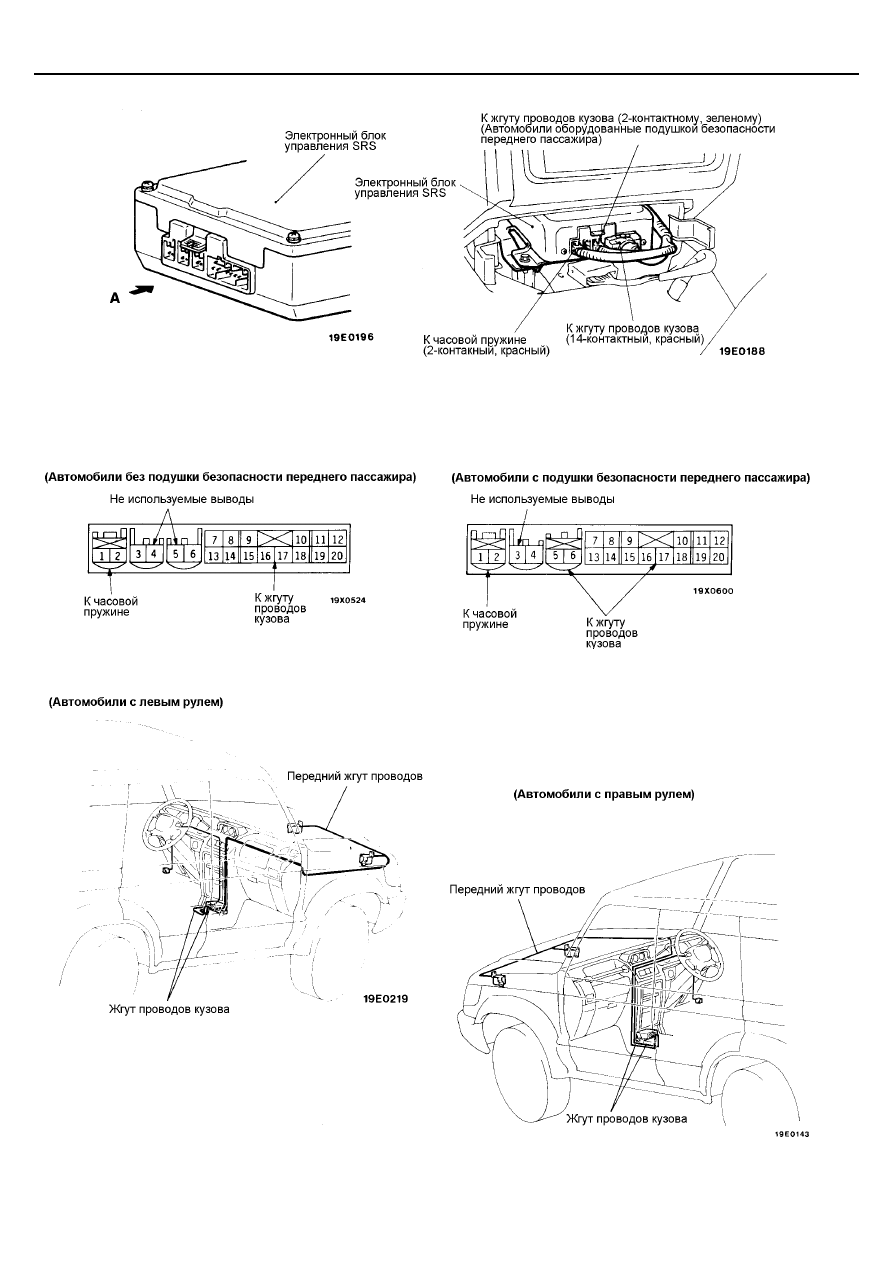

№ вывода
блока
управления
SRS

Разъем
(количество
выводов, цвет)

Назначение жгута проводов

Устранение неисправности

1

2

2-контактный,
красный

Жгут проводов кузова

→

 Часовая пружина

Отремонтируйте или замените каждый
жгут проводов. Замените часовую
пружину.

5*1

6*1

2-контактный,
зеленый

Жгут проводов кузова

→

 Модуль надувной

подушки безопасности
переднего пассажира

Отремонтируйте или замените каждый
жгут проводов.

7 и 8

-

-

9

Жгут проводов кузова

→

 Диагностический

разъем

10

Жгут проводов кузова

→

 Жгут проводов

управления

→

 Передний жгут проводов

→

 Замок

зажигания (ST)

11

Жгут проводов кузова

→

 Блок предохранителей

(Предохранитель № 18)

12

Жгут проводов кузова

→

 Блок предохранителей

(Предохранитель № 12)

13

14

Жгут проводов кузова

→

 Жгут проводов панели

приборов

→

 Контрольная лампа SRS

Отремонтируйте или замените каждый
жгут проводов.

16

17

Жгут проводов кузова

→

 Передний жгут

проводов

→

 Датчик фронтального удара (левый)

15

18

Жгут проводов кузова

→

 Передний жгут

проводов

→

 Датчик фронтального удара

(правый)

Замените проводку датчика*2

19

20











14-контактный,
красный

Жгут проводов кузова

→

 «Масса»

Отремонтируйте или замените жгут
проводов кузова.

ПРИМЕЧАНИЕ
(1) *1: Автомобили с подушкой безопасности переднего пассажира (Только автомобили с левым рулем).
(2) :

Проводка датчиков, отмеченная знаком *2 поставляется как запасные части.

(3) :

Запасная проводка датчиков, используемая для ремонта, обмотана вокруг жгута проводов кузова и переднего жгута

проводов.















SRS

 –

Меры безопасности при техническом обслуживании системы SRS



52B-4









(Вид А
