Mitsubishi Pajero (1991-1998 год). Руководство - часть 423



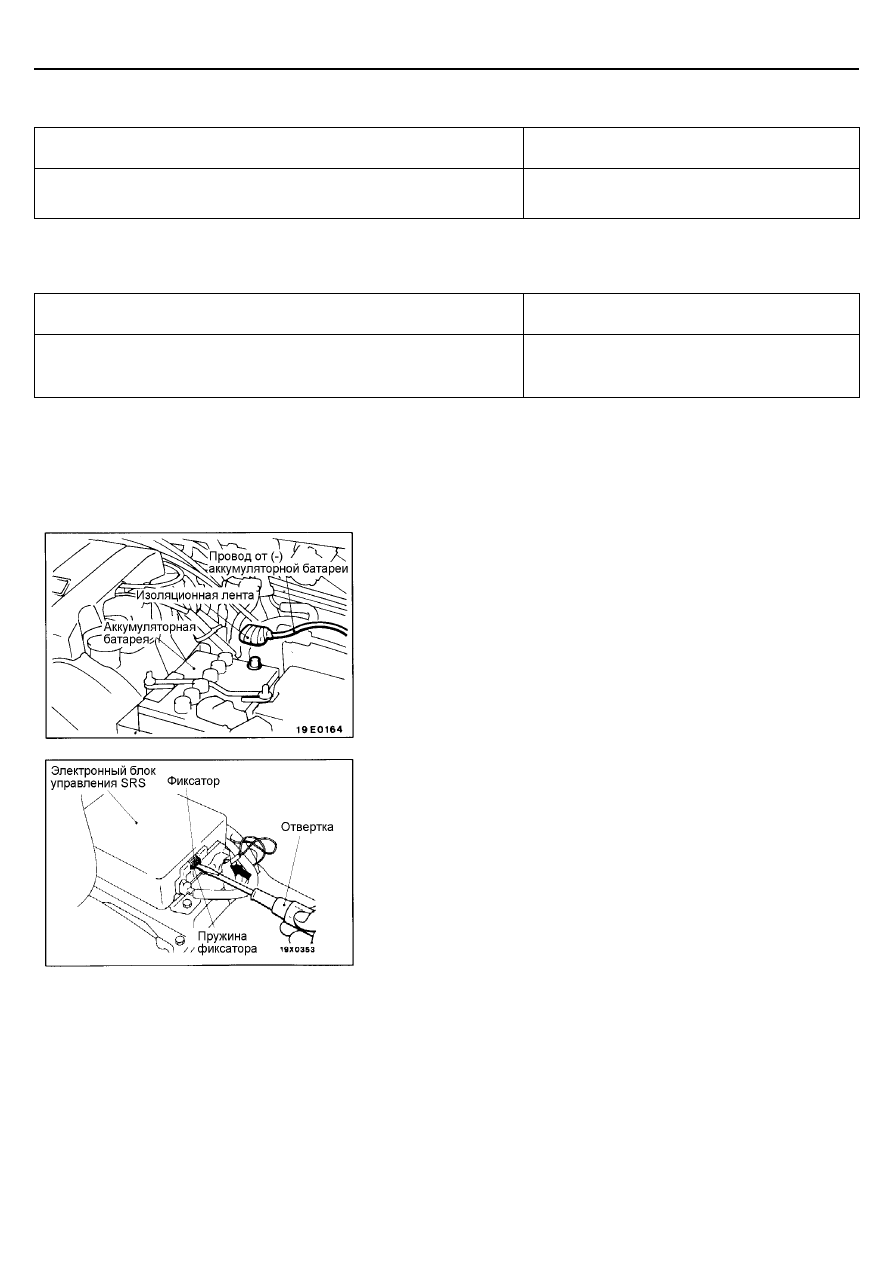

SRS –

Поиск неисправностей

52B-20




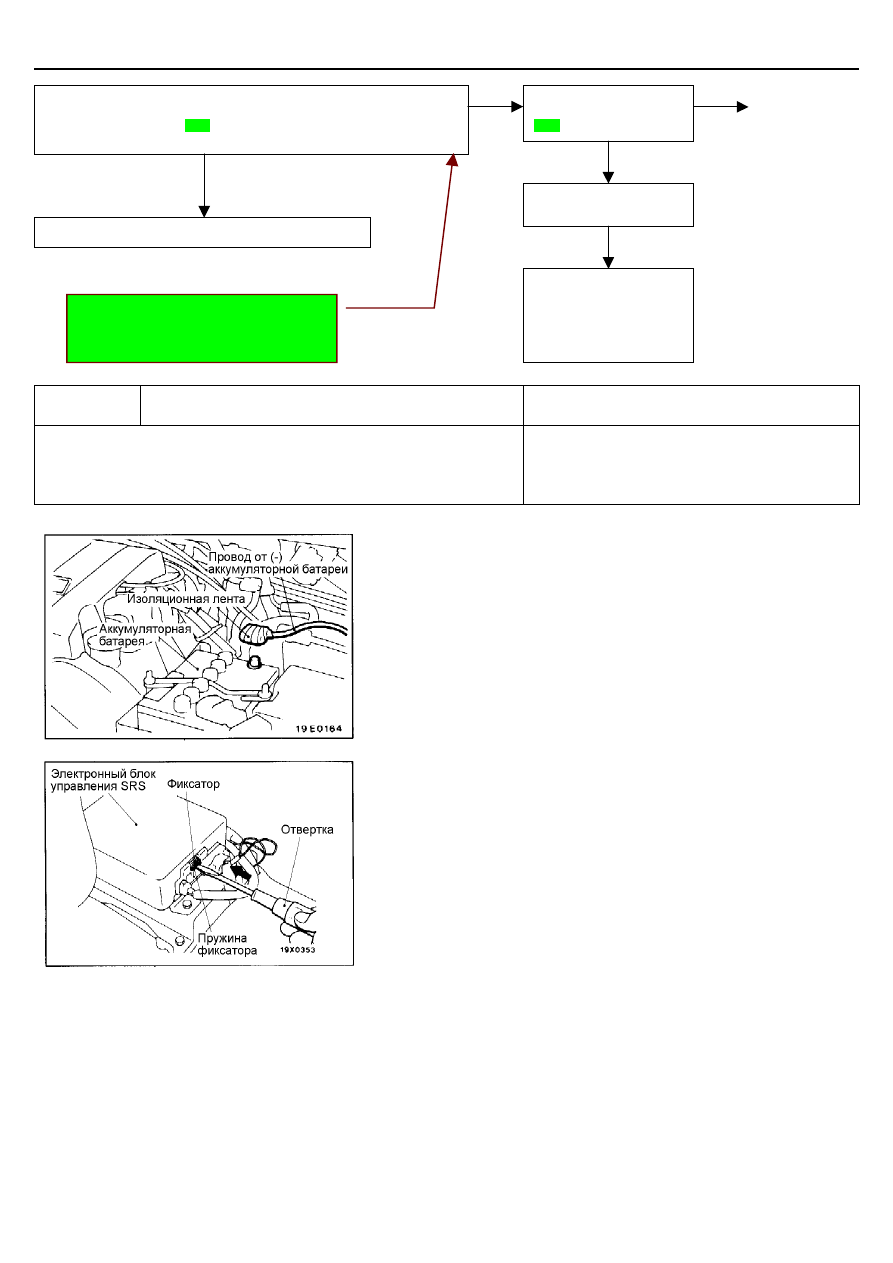

Код № 44

Цепи управления контрольной лампой SRS

Вероятная причина

[Комментарий]
Данный код неисправности выводится, когда происходит короткое замыкание в
цепи управления контрольной лампой SRS или при неисправности выходного
транзистора внутри электронного блока управления SRS во время управления
работой лампы электронным блоком управления SRS.

•

Неисправность (плохой контакт) в разъеме жгута
проводов или обрыв цепи в жгуте проводов.

•

Неисправность электронного блока управления SRS.







1.   Переведите ключ замка зажигания в положение "LOCK", отсоедините

провод от отрицательной клеммы аккумуляторной батареи и
заизолируйте разъем провода.
Внимание
После отсоединения силового провода от отрицательной
клеммы аккумуляторной батареи подождите не менее 60 секунд,
прежде чем приступить к дальнейшей работе.
(Смотрите страницу 52В – 4.)

2.   Снимите напольную консоль в сборе.

(Смотрите ГЛАВУ 52А – "Напольная Консоль".)





3.   Установите плоскую отвертку напротив пружины фиксатора разъема

электронного блока управления SRS и толкните пружину в
горизонтальном направлении внутрь корпуса блока.
Внимание
1.   Не прикладывайте значительного усилия для поднятия

фиксатора разъема (зеленого цвета).

2.   Не вставляйте отвертку в зазор между фиксатором (зеленого

цвета) и пружиной фиксатора (металлическая часть).

4.   Отсоедините красный 14-контактный разъем от электронного блока

управления SRS.







Если в результате проверки цепи управления контрольной лампы SRS
неисправностей не обнаружено (смотрите страницу 52В-18), то
вероятно неисправен транзистор внутри электронного блока
управления SRS, поэтому замените электронный блок управления SRS.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED



Проверка контрольной лампы SRS.

•

Переведите ключ замка зажигания в положение "ON" (Вкл.)

•

Отсоедините разъем С-47 от электронного блока управления SRS.

Проверьте, погасла ли контрольная лампа SRS.

Нет

Да

Замените электронный блок управления SRS.

Проверьте следующий
разъем:

C-47

Норма

Проверьте наличие

признака неисправности.

Плохо

Проверьте жгут проводов
между электронным
блоком управления SRS
и комбинацией приборов,
при необходимости

отремонтируйте.

Прим.перев.: ОШИБКА. должен быть
разъем C-48 (См. 4А-341 "Электросхем
Pajero 94" (пуб. PHJE9026-C)

Отремонтируйте

Плохо



SRS –

Поиск неисправностей

52B-21



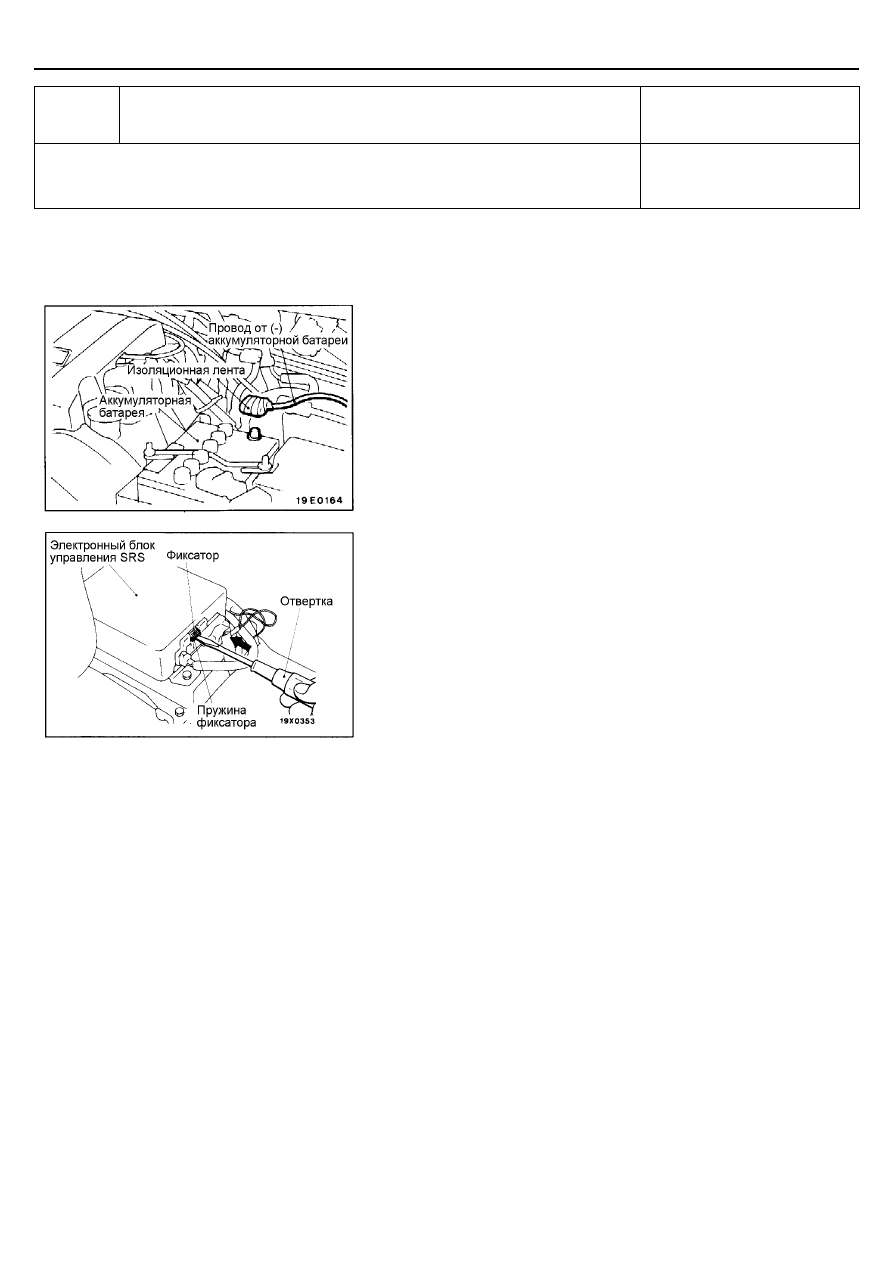

Код № 45

Цепи не стираемой памяти (электрически программируемого постоянно
запоминающего устройства (EEPROM)) внутри электронного блока
управления SRS и аналого-цифрового преобразователя (A/D converter)

Вероятная причина

[Комментарий]
Данный код выводится при неисправности не стираемой памяти (электрически программируемого
постоянно запоминающего устройства (EEPROM) внутри электронного блока управления SRS или
аналого-цифрового преобразователя (A/D converter).

•

Неисправность электронного
блока управления SRS.









1.   Переведите ключ замка зажигания в положение "LOCK", отсоедините

провод от отрицательной клеммы аккумуляторной батареи и
заизолируйте разъем провода.
Внимание
После отсоединения силового провода от отрицательной
клеммы аккумуляторной батареи подождите не менее 60 секунд,
прежде чем приступить к дальнейшей работе.
(Смотрите страницу 52В – 4.)

2.   Снимите напольную консоль в сборе.

(Смотрите ГЛАВУ 52А – "Напольная Консоль".)







3.   Установите плоскую отвертку напротив пружины фиксатора разъема

электронного блока управления SRS и толкните пружину в
горизонтальном направлении внутрь корпуса блока.
Внимание
1.   Не прикладывайте значительного усилия для поднятия

фиксатора разъема (зеленого цвета).

2.   Не вставляйте отвертку в зазор между фиксатором (зеленого

цвета) и пружиной фиксатора (металлическая часть).

4.   Отсоедините красный 14-контактный разъем от электронного блока

управления SRS.






Возможно, неисправны цепи не стираемой памяти (электрически
программируемого постоянно запоминающего устройства EEPROM)
внутри электронного блока управления SRS и аналого-цифрового
преобразователь, поэтому замените электронный блок управления SRS.







© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





SRS –

Поиск неисправностей

52B-22



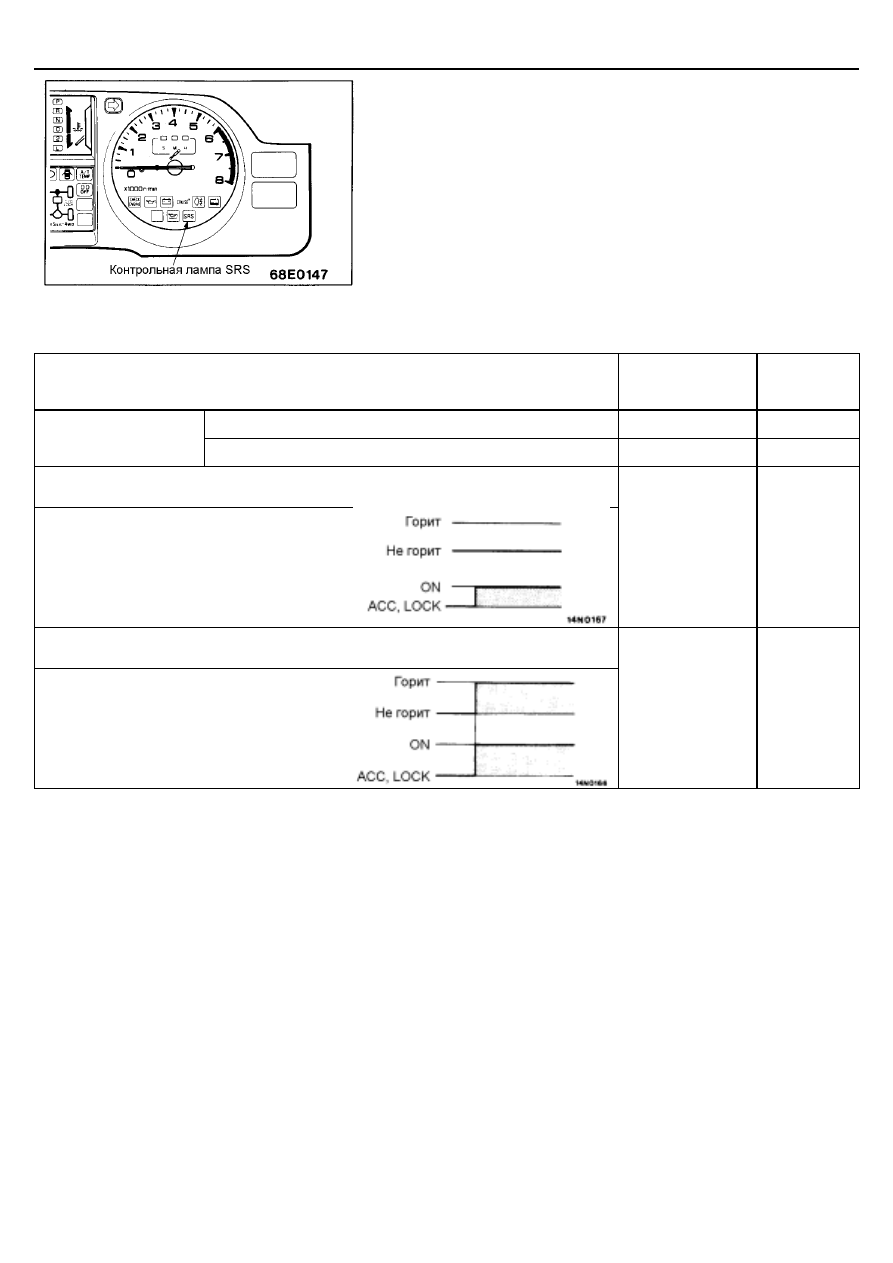

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ SRS

1.  Поверните ключ зажигания в положение "ON" (Вкл.) и проверьте, что

контрольная лампа SRS загорелась.

2.  Проверьте, что контрольная лампа SRS горит в течение

приблизительно 7 секунд, после чего лампа гаснет.

3.  Если результаты приведенных выше проверок не соответствуют

норме, то проверьте диагностические коды неисправностей.



ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Постарайтесь четко определить признаки неисправностей и произведите проверки в соответствии с указанной методикой.

Признак неисправности

№ методики
поиска
неисправности

Страница
с описанием
методики

Невозможна связь со всеми системами

1 52В-23

Невозможна связь с
тестером MUT-II

Невозможна связь только с системой SRS

2

52В-23

Когда ключ замка зажигания повернут в положение "ON" (двигатель не работает)
контрольная лампа SRS не горит.

Контрольная
лампа SRS



Положение ключа
замка зажигания

Смотрите
код неисправности
№ 43

52В-18

Когда ключ замка зажигания повернут в положение "ON" (двигатель не работает)
контрольная лампа SRS не гаснет по истечении 7 секунд.

Контрольная
лампа SRS



Положение ключа
замка зажигания

Смотрите
код неисправности
№ 43

52В-19



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





SRS –

Поиск неисправностей

52B-23

МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ
Методика проверки № 1

Связь с тестером MUT-II невозможна
(Невозможна связь со всеми системами)

Вероятная причина

[Комментарий]
Вероятной причиной неисправности является отсутствие электропитания в цепи
диагностики (включая отсутствие контакта с “массой”).

•

Неисправность (плохой контакт) в разъеме

•

Неисправность (обрыв цепи) в жгуте проводов

Смотрите ГЛАВУ 13А – "Поиск неисправностей".

Методика проверки № 2

Связь с тестером MUT-II невозможна
(Невозможна связь только с системой SRS)

Вероятная причина

[Комментарий]
При отсутствии связи с MUT-II вероятной причиной является либо обрыв цепи
выходного сигнала линии диагностики, либо обрыв цепи питания электронного
блока управления SRS (включая отсутствие контакта с “массой”).

•

Неисправность (плохой контакт) в разъеме жгута
проводов или обрыв цепи в жгуте проводов.

•

Неисправность электронного блока управления SRS.







1.   Переведите ключ замка зажигания в положение "LOCK", отсоедините

провод от отрицательной клеммы аккумуляторной батареи и
заизолируйте разъем провода.
Внимание
После отсоединения силового провода от отрицательной
клеммы аккумуляторной батареи подождите не менее 60 секунд,
прежде чем приступить к дальнейшей работе.
(Смотрите страницу 52В – 4.)

2.   Снимите напольную консоль в сборе.

(Смотрите ГЛАВУ 52А – "Напольная Консоль".)





3.   Установите плоскую отвертку напротив пружины фиксатора разъема

электронного блока управления SRS и толкните пружину в
горизонтальном направлении внутрь корпуса блока.
Внимание
1.   Не прикладывайте значительного усилия для поднятия

фиксатора разъема (зеленого цвета).

2.   Не вставляйте отвертку в зазор между фиксатором (зеленого

цвета) и пружиной фиксатора (металлическая часть).

4.   Отсоедините красный 14-контактный разъем от электронного блока

управления SRS.







© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED
