Mitsubishi Pajero (1991-1998 год). Руководство - часть 422



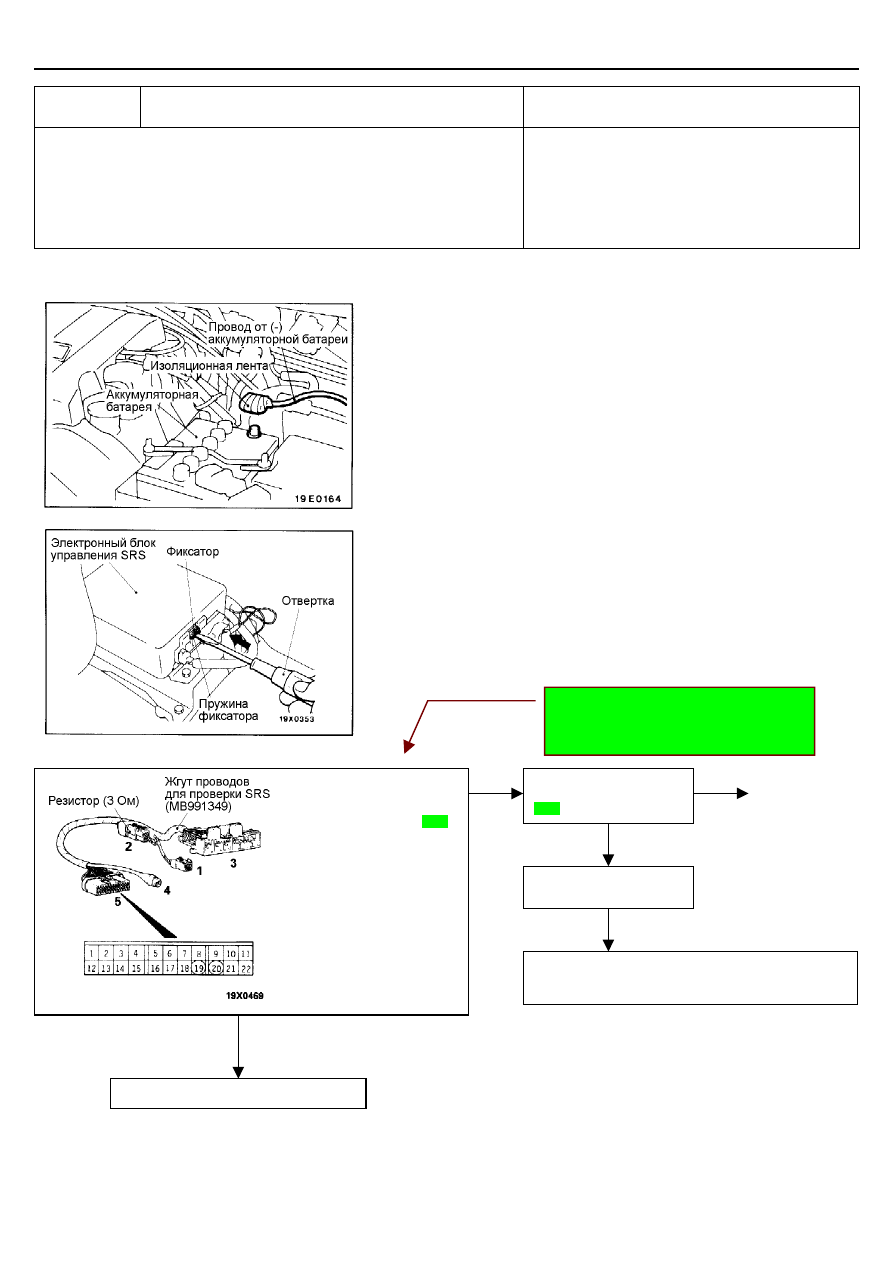

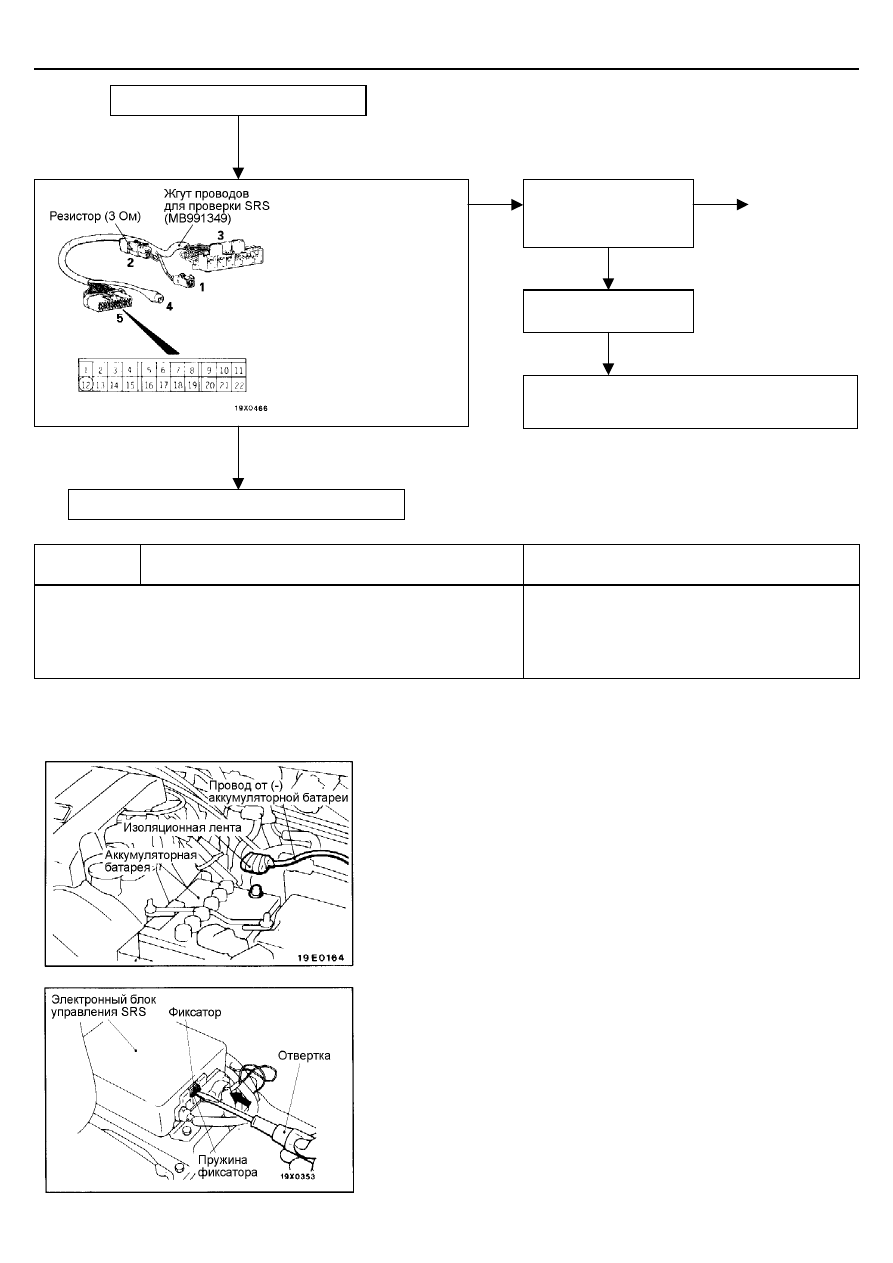

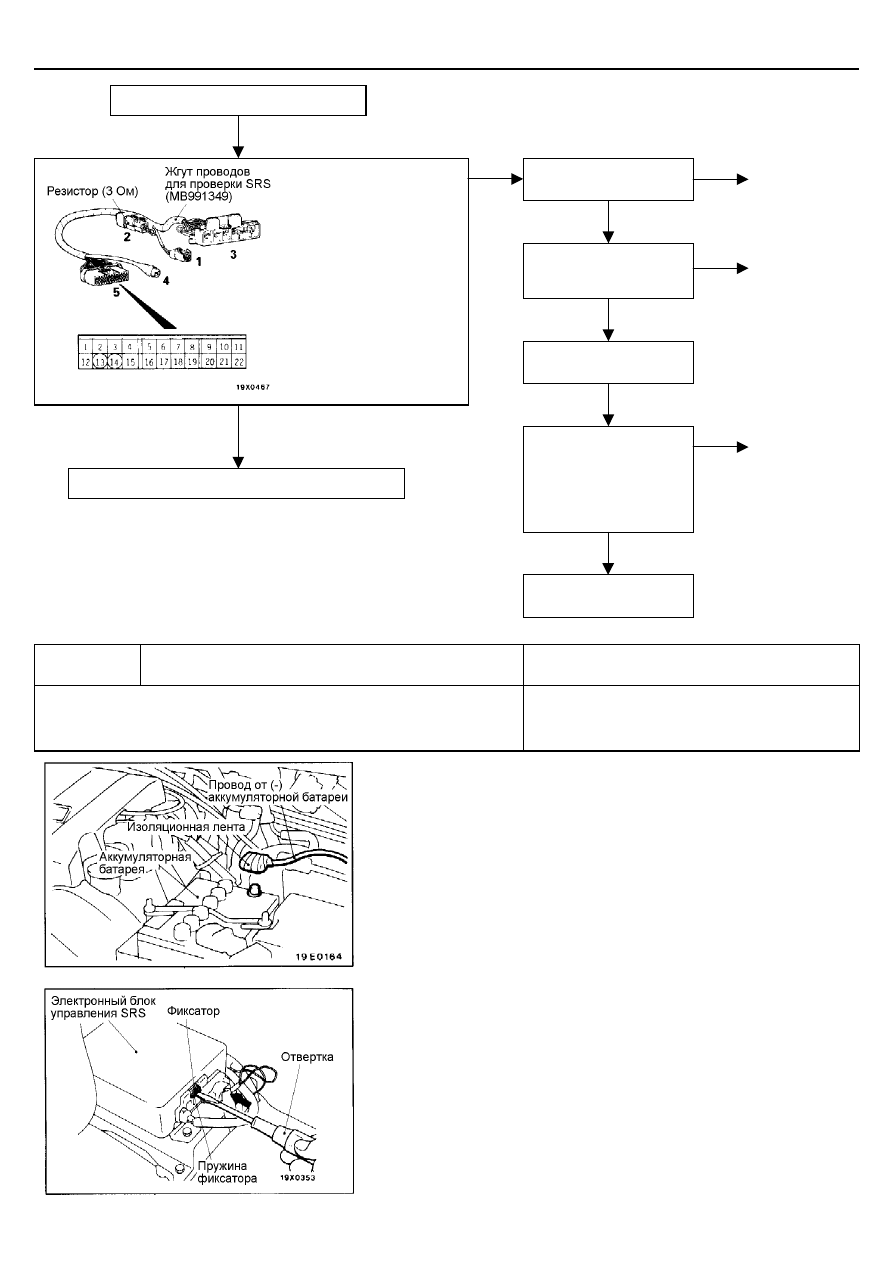

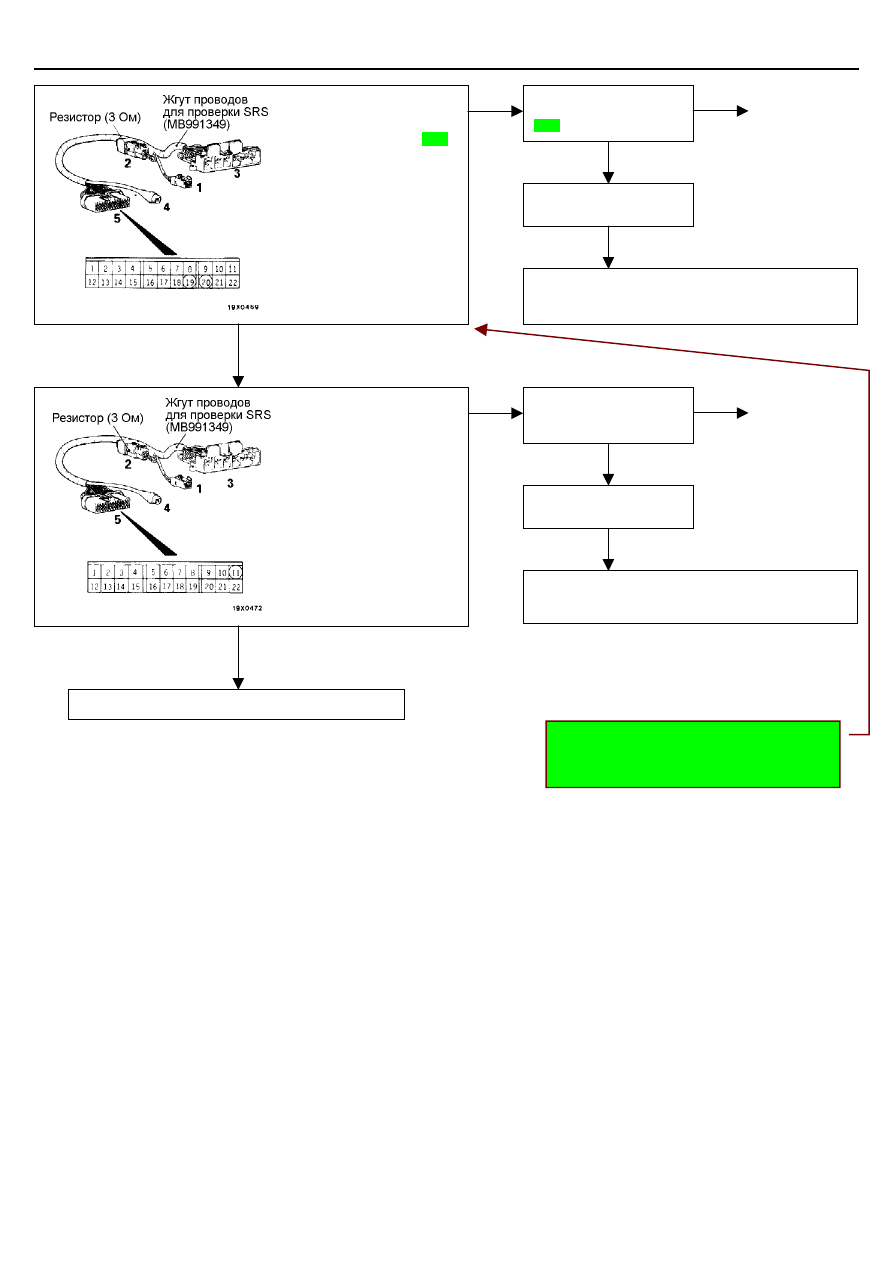

SRS –

Поиск неисправностей

52B-16





Примечание:
LHD: автомобили с левым рулем
RHD: автомобили с правым рулем




Код № 42

Цепь питания замка зажигания IG1 (B)

Вероятная причина

[Комментарий]
Данный код неисправности выводится, если напряжение между выводом IG

1

 (B) и

"массой" меньше номинального значения в течение 5 секунд или больше.
Однако если за период 5

±

0,2 секунды состояние автомобиля возвращается к норме,

то код неисправности №42 будет автоматически стерт из памяти и контрольная
лампа SRS погаснет.

•

Неисправность (плохой контакт) в разъеме жгута
проводов или обрыв цепи в жгуте проводов.









1.   Переведите ключ замка зажигания в положение "LOCK", отсоедините

провод от отрицательной клеммы аккумуляторной батареи и
заизолируйте разъем провода.
Внимание
После отсоединения силового провода от отрицательной
клеммы аккумуляторной батареи подождите не менее 60 секунд,
прежде чем приступить к дальнейшей работе.
(Смотрите страницу 52В – 4.)

2.   Снимите напольную консоль в сборе.

(Смотрите ГЛАВУ 52А – "Напольная Консоль".)





3.   Установите плоскую отвертку напротив пружины фиксатора разъема

электронного блока управления SRS и толкните пружину в
горизонтальном направлении внутрь корпуса блока.
Внимание
1.   Не прикладывайте значительного усилия для поднятия

фиксатора разъема (зеленого цвета).

2.   Не вставляйте отвертку в зазор между фиксатором (зеленого

цвета) и пружиной фиксатора (металлическая часть).

4.   Отсоедините красный 14-контактный разъем от электронного блока

управления SRS.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED



Продолжение с предыдущей



страницы.





Выполните измерения на
разъеме (5) жгута проводов
для проверки системы SRS.

•

Переведите ключ замка
зажигания в положение
"ON" (Вкл.)

•

Измерьте напряжение
между выводом (12) и
"массой" кузова.
Норма: 9В или больше



Норма

Замените электронный блок управления SRS.

Отремонтируйте

Проверьте следующие
разъемы:
С-76 (LHD), C-77 (RHD),

C-106 и C-115

Плохо

Норма

Проверьте наличие

признака неисправности.

Плохо

Проверьте жгут проводов между электронным блоком
управления SRS и выводом IG

1

 (A) замка зажигания,

при необходимости отремонтируйте.

Плохо



SRS –

Поиск неисправностей

52B-17






© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED



Отремонтируйте



Выполните измерения на
выводе (5) жгута проводов
для проверки системы SRS.

•

Отсоедините разъем С-47
электронного блока
управления SRS.

•

Подсоедините разъем (3)
жгута проводов для
проверки системы SRS.

•

Проверьте состояние
цепи между выводами
(19) и (20).
Норма: Цепь замкнута



Проверьте следующие
разъемы:

С-47

Плохо

Плохо

Норма

Проверьте наличие

признака неисправности.

Плохо

Проверьте жгут проводов между электронным блоком
управления SRS и "массой", при необходимости

отремонтируйте.

Норма



Выполните измерения на
разъеме (5) жгута проводов
для проверки системы SRS.

•

Переведите ключ замка
зажигания в положение
"ON" (Вкл.)

•

Измерьте напряжение
между выводом (11) и
"массой" кузова.
Норма: 9 В или больше



Норма

Замените электронный блок управления SRS.

Прим.перев.: ОШИБКА. должен быть
разъем C-48 (См. 4А-341 "Электросхем
Pajero 94" (пуб. PHJE9026-C)

Отремонтируйте

Проверьте следующие
разъемы:

С-106, С-101 и С-115

Плохо

Норма

Проверьте наличие

признака неисправности.

Плохо

Проверьте жгут проводов между электронным блоком
управления SRS и выводом IG

1

 (B) замка зажигания,

при необходимости отремонтируйте.

Плохо



SRS –

Поиск неисправностей

52B-18



Код № 43

Цепи управления контрольной лампой SRS
(Лампа не загорается)

Вероятная причина

[Комментарий]
Данный код неисправности выводится, когда в течение 5 секунд, пока электронный
блок управления SRS управляет работой контрольной лампы SRS, наблюдается
обрыв цепи, и лампа не горит (транзистор Выкл.).
Однако если данный код неисправности выведен по причине обрыва цепи, и если
за период 5

±

0,2 секунды состояние автомобиля возвращается к норме, то код

неисправности №43 будет автоматически стерт из памяти и контрольная лампа
SRS погаснет.

•

Неисправность (плохой контакт) в разъеме жгута
проводов или обрыв цепи в жгуте проводов.

•

Перегорела лампа

•

Неисправность электронного блока управления SRS.

•

Неисправность комбинации приборов.







1.   Переведите ключ замка зажигания в положение "LOCK", отсоедините

провод от отрицательной клеммы аккумуляторной батареи и
заизолируйте разъем провода.
Внимание
После отсоединения силового провода от отрицательной
клеммы аккумуляторной батареи подождите не менее 60 секунд,
прежде чем приступить к дальнейшей работе.
(Смотрите страницу 52В – 4.)

2.   Снимите напольную консоль в сборе.

(Смотрите ГЛАВУ 52А – "Напольная Консоль".)





3.   Установите плоскую отвертку напротив пружины фиксатора разъема

электронного блока управления SRS и толкните пружину в
горизонтальном направлении внутрь корпуса блока.
Внимание
1.   Не прикладывайте значительного усилия для поднятия

фиксатора разъема (зеленого цвета).

2.   Не вставляйте отвертку в зазор между фиксатором (зеленого

цвета) и пружиной фиксатора (металлическая часть).

4.   Отсоедините красный 14-контактный разъем от электронного блока

управления SRS.





© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





Выполните измерения на
разъеме (5) жгута проводов
для проверки системы SRS.

•

Отсоедините разъем С-47
электронного блока
управления SRS.

•

Подсоедините разъем (3)
жгута проводов для
проверки системы SRS.

•

Проверьте состояние
цепи между выводами
(19) и (20).
Норма: Цепь замкнута



Переход на следующую страницу.

Норма

Прим.перев.: ОШИБКА. должен быть
разъем C-48 (См. 4А-341 "Электросхем
Pajero 94" (пуб. PHJE9026-C)

Отремонтируйте

Проверьте следующие
разъемы:

С-47

Плохо

Норма

Проверьте наличие

признака неисправности.

Плохо

Проверьте жгут проводов между электронным блоком
управления SRS и "массой", при необходимости

отремонтируйте.

Плохо



SRS –

Поиск неисправностей

52B-19




Код № 43

Цепи управления контрольной лампой SRS
(Лампа не выключается)

Вероятная причина

[Комментарий]
Данный код неисправности выводится, когда происходит короткое замыкание на
"массу" в проводке между контрольной лампой SRS и электронным блоком
управления SRS, пока он управляет работой лампы и лампа постоянно горит.

•

Неисправность (плохой контакт) в разъеме жгута
проводов или обрыв цепи в жгуте проводов.

•

Неисправность электронного блока управления SRS.



1.   Переведите ключ замка зажигания в положение "LOCK", отсоедините

провод от отрицательной клеммы аккумуляторной батареи и
заизолируйте разъем провода.
Внимание
После отсоединения силового провода от отрицательной
клеммы аккумуляторной батареи подождите не менее 60 секунд,
прежде чем приступить к дальнейшей работе.
(Смотрите страницу 52В – 4.)

2.   Снимите напольную консоль в сборе.

(Смотрите ГЛАВУ 52А – "Напольная Консоль".)





3.   Установите плоскую отвертку напротив пружины фиксатора разъема

электронного блока управления SRS и толкните пружину в
горизонтальном направлении внутрь корпуса блока.
Внимание
1.   Не прикладывайте значительного усилия для поднятия

фиксатора разъема (зеленого цвета).

2.   Не вставляйте отвертку в зазор между фиксатором (зеленого

цвета) и пружиной фиксатора (металлическая часть).

4.   Отсоедините красный 14-контактный разъем от электронного блока

управления SRS.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED



Продолжение с предыдущей



страницы.





Выполните измерения на
разъеме (5) жгута проводов
для проверки системы SRS.

•

Переведите ключ замка
зажигания в положение
"ON" (Вкл.)

•

Соедините вывод (13)
с "массой" кузова.
Норма: Лампа горит

•

Соедините вывод (14)
с "массой" кузова.
Норма: Лампа горит



Норма

Замените электронный блок управления SRS.

Плохо

Проверьте следующие
разъемы:

C-4, C-11, C-109 и C-115

Отремонтируйте

Норма

Проверьте наличие

признака неисправности.

Плохо

Проверьте жгут проводов
между электронным
блоком управления SRS
и выводом IG

1

 (A) замка

зажигания, при
необходимости
отремонтируйте.

Проверьте исправность

контрольной лампы.

Отремонтируйте

Норма

Отремонтируйте

Норма

Замените комбинацию

приборов.

Плохо

Плохо

Плохо
