ЛЕБЕДКА

СНЯТИЕ И УСТАНОВКА

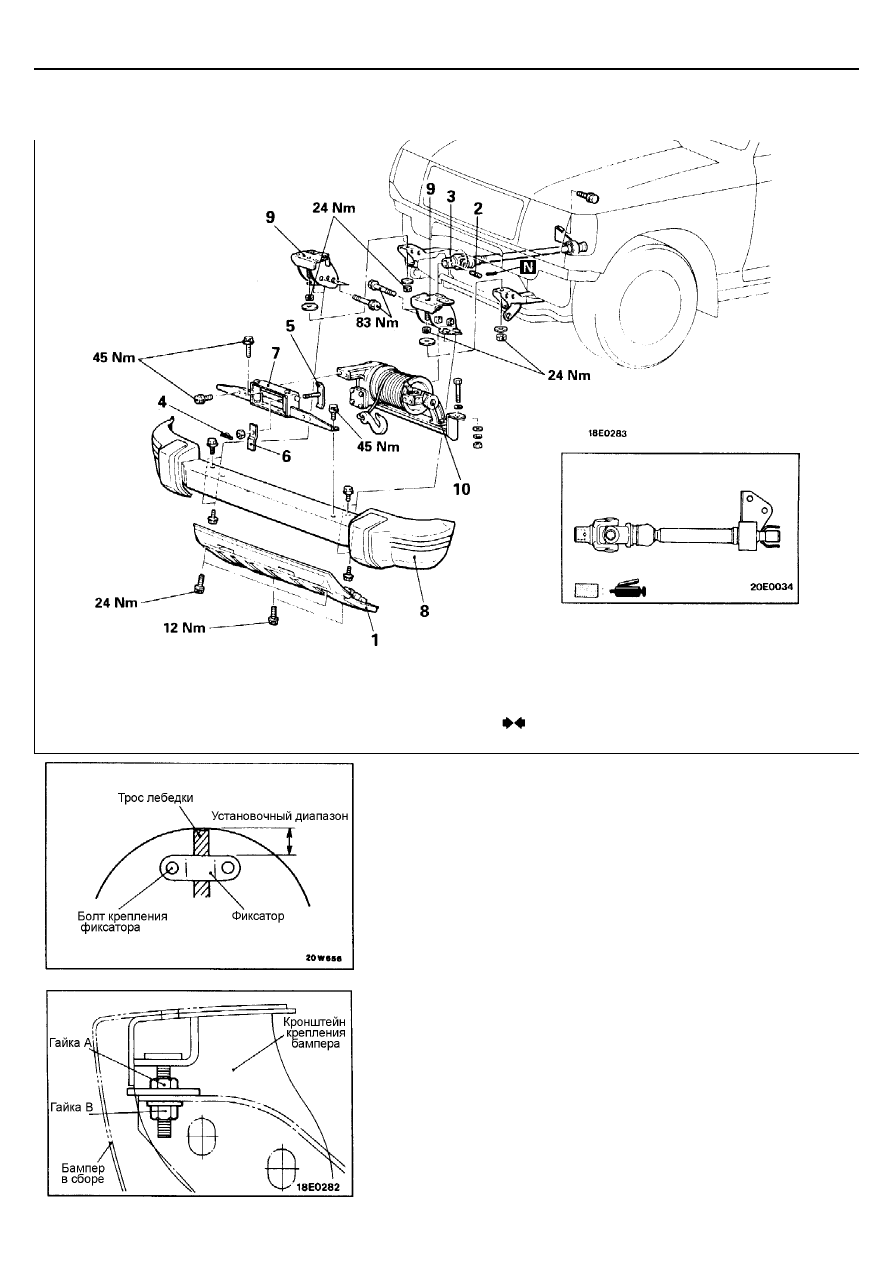

Последовательность снятия
1.  Передний защитный кожух
2.  Предохранительный палец
3.  Передний вал привода лебедки
4.  Внутренний палец
5.  Ограничитель направляющего ролика











6.  Фиксатор крюка троса лебедки
7.  Направляющие ролики в сборе
8.  Передний бампер
9.  Опорный кронштейн переднего бампера
10.  Лебедка в сборе



ЗАМЕНА ТРОСА

1.  Размотайте трос лебедки, отверните болт крепления фиксатора

троса, затем снимите трос с барабана.

2.  Установите новый проволочный трос так, чтобы его конец

располагался в пределах установочного диапазона на барабане, как
показано на рисунке. Закрепите трос фиксатором.





ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

9.  УСТАНОВКА КРОНШТЕЙНА ПЕРЕДНЕГО БАМПЕРА



Установите опорные кронштейны бампера, временно затянув гайки
крепления, и затем отрегулируйте положение бампера относительно
кузова поворотом гайки "А".



© Mitsubishi Motors Corporation    Oct. 1991

PWJE9086-A REVISED





Наружные элементы кузова –

Лебедка



51-38

РАЗБОРКА И СБОРКА









































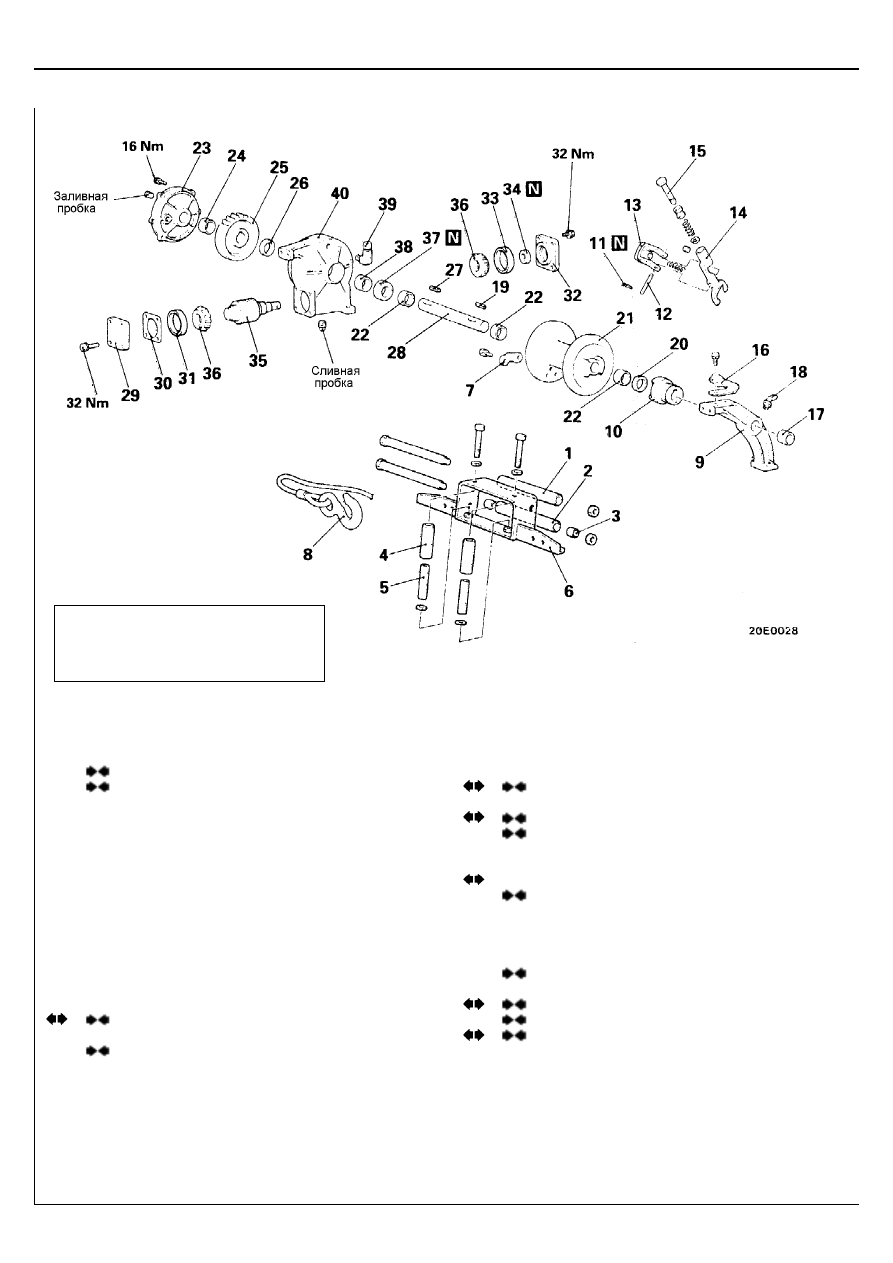

Последовательность разборки
1.  Верхний направляющий ролик троса
2.  Нижний направляющий ролик троса
3.  Втулка нижнего направляющего ролика
4.  Боковой направляющий ролик
5.  Внутренняя проставка
6.  Кронштейн направляющего ролика
7.  Фиксатор троса
8.  Крюк троса
9.  Кронштейн барабана лебедки
10.  Муфта сцепления лебедки
11.  Шплинт
12.  Вал тормозной колодки
13.  Тормозная колодка
14.  Рычаг включения муфты сцепления лебедки
15.  Фиксатор рычага включения муфты
16.  Опорный кронштейн рычага
17.  Втулка опорного кронштейна рычага
18.  Внутренний штуцер
19.  Шпонка вала барабана лебедки
20.  Шайба картера лебедки











































21.  Барабан лебедки
22.  Втулка барабана
23.  Боковая крышка
24.  Втулка боковой крышки
25.  Червячное колесо
26.  Внутренняя шайба
27.  Шпонка вала барабана
28.  Вал барабана
29.  Передняя крышка
30.  Регулировочные прокладки
31.  Наружная обойма подшипника
32.  Задняя крышка
33.  Наружная обойма подшипника
34.  Сальник картера лебедки
35.  Червяк
36.  Внутренняя обойма подшипника
37.  Сальник картера лебедки
38.  Втулка картера лебедки
39.  Сапун картера лебедки
40.  Картер лебедки


© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086



Предварительные и заключительные
операции

•

Слив и заливка масла лебедки
(Смотрите страницу 51-7.)



Наружные элементы кузова –

Лебедка



51-39

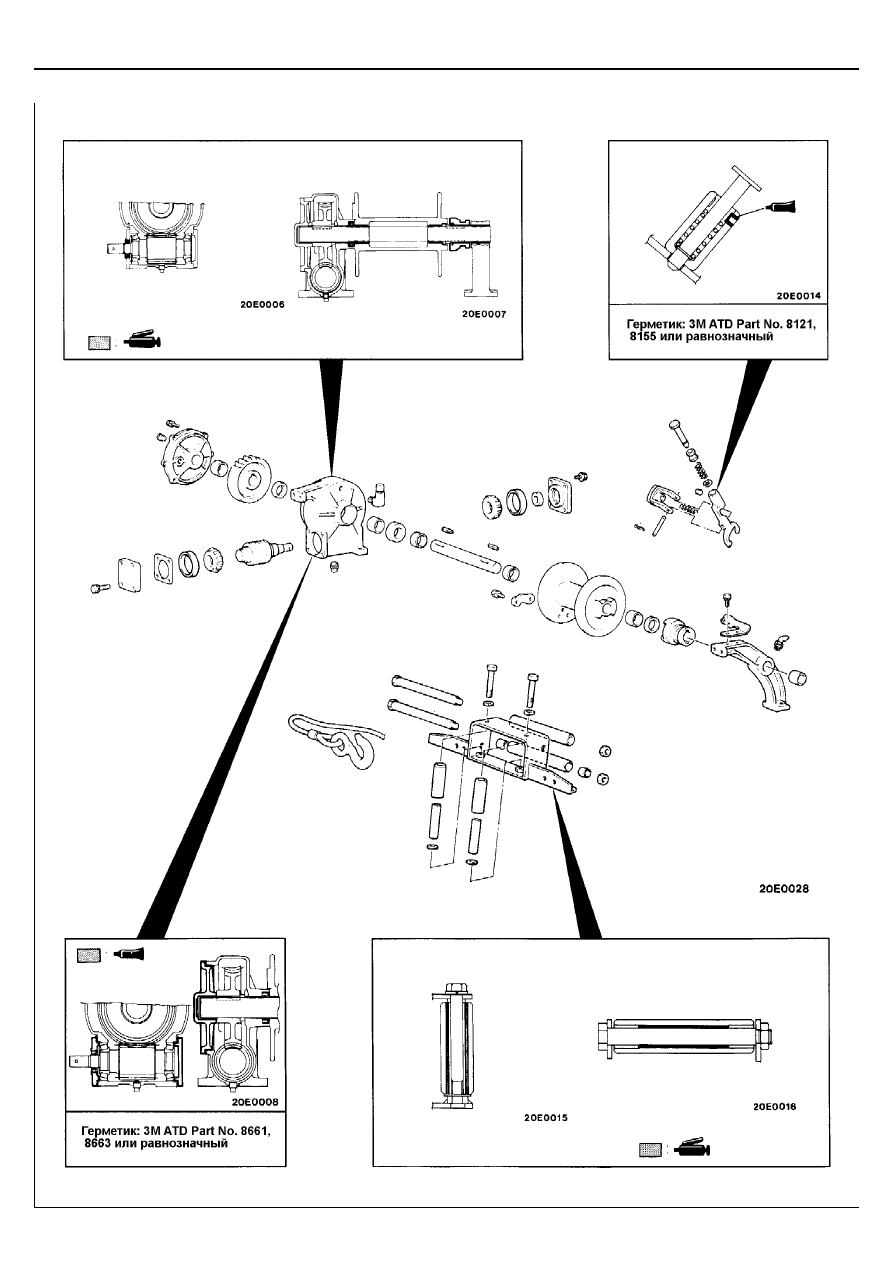

КАРТА ТОЧЕК НАНЕСЕНИЯ СМАЗКИ, ГЕРМЕТИКА И КЛЕЯ



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086





Наружные элементы кузова –

Лебедка



51-40



ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

17.  СНЯТИЕ ВТУЛКИ ОПОРНОГО КРОНШТЕЙНА РЫЧАГА




22.  СНЯТИЕ ВТУЛКИ БАРАБАНА ЛЕБЕДКИ









24.  СНЯТИЕ ВТУЛКИ БОКОВОЙ КРЫШКИ

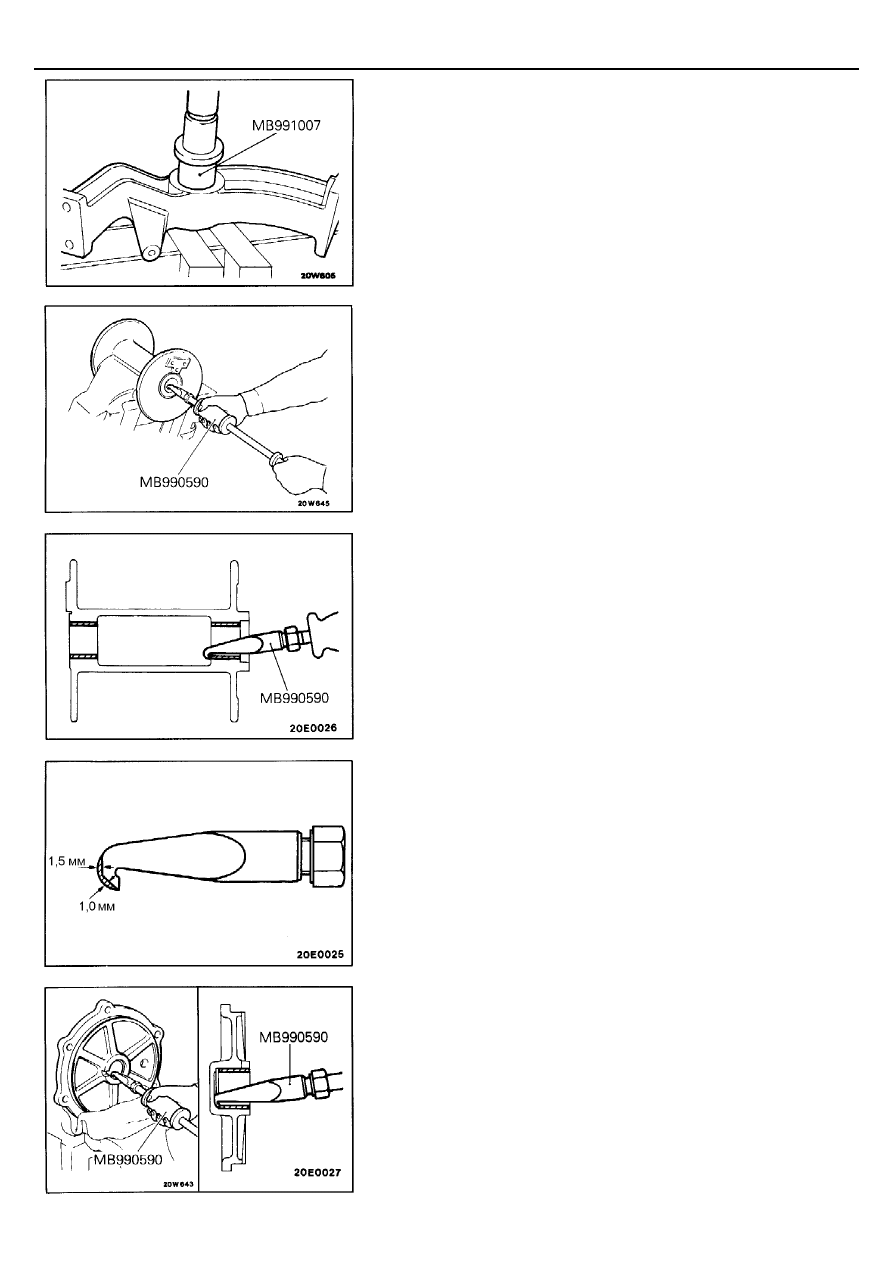

(1)  Заострите кончик адаптера (насадки) инерционного съемника, как

показано на рисунке.





(2)  С помощью подготовленного инерционного съемника извлеките

втулку из боковой крышки.



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086
