Наружные элементы кузова –

Вал привода лебедки



51-33

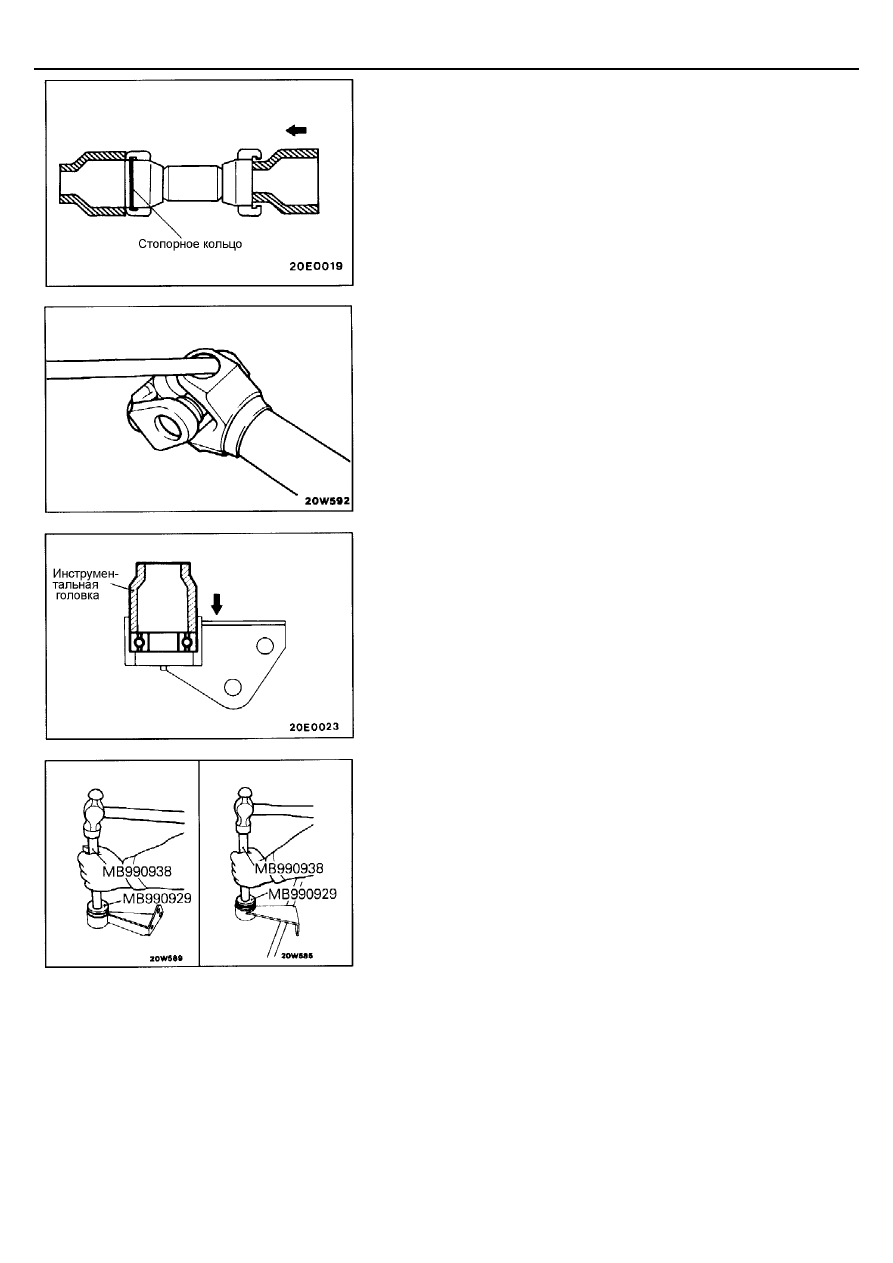

(3)  С помощью инструментальной головки запрессуйте подшипник

противоположной стороны крестовины в вилку.

(4)  Установите стопорное кольцо, толщина которого совпадает с

толщиной стопорного кольца, установленного ранее с
противоположной стороны крестовины.





(5)  С помощью плоского щупа измерьте зазор между стопорным

кольцом и канавкой в вилке карданного шарнира под стопорное
кольцо.
Номинальное значение:   0,0 – 0,06 мм
ПРИМЕЧАНИЕ



Если зазор не соответствует диапазону номинальных значений,
то отрегулируйте зазор с обеих сторон вилки карданного шарнира
подобрав одинаковые стопорные кольца другой толщины и
заменив ими предварительно установленные кольца.





3.   УСТАНОВКА ПОДВЕСНОГО ПОДШИПНИКА





2.   УСТАНОВКА САЛЬНИКА







© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086





Наружные элементы кузова –

Механизм управления коробкой

отбора мощности



51-34

МЕХАНИЗМ УПРАВЛЕНИЯ КОРОБКОЙ ОТБОРА МОЩНОСТИ

СНЯТИЕ И УСТАНОВКА







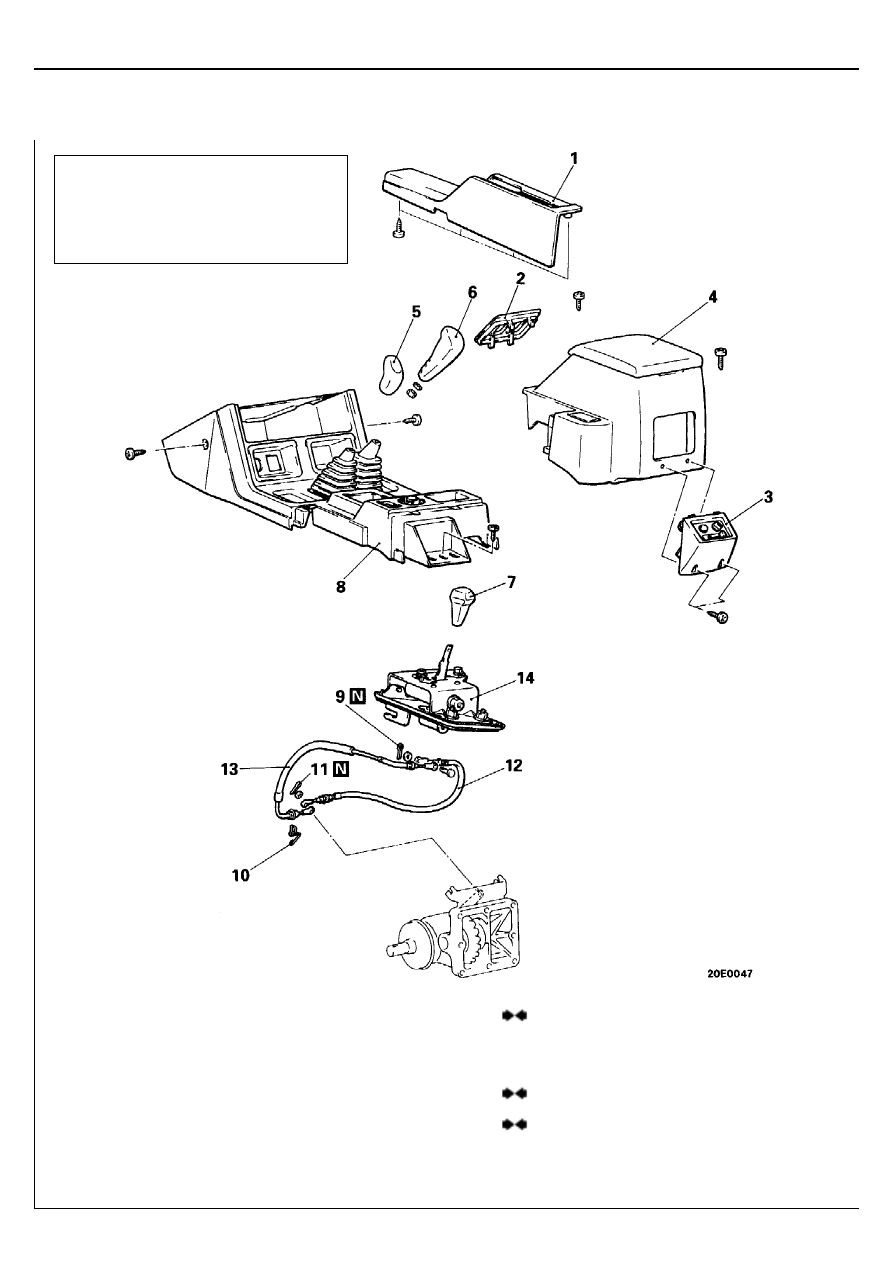

Последовательность снятия
1.  Боковая панель "A"
2.  Панель выключателей
3.  Панель управления задним отопителем в

сборе

4.  Задняя напольная консоль
5.  Рукоятка рычага переключения коробки

передач

6.  Рукоятка рычага управления раздаточной

коробкой

7.  Рукоятка рычага управления коробкой

отбора мощности

8.  Передняя напольная консоль

















•

Регулировка троса управления коробкой
отбора мощности

9.  Шплинт
10.  Фиксатор троса
11.  Шплинт
12.  Задний трос управления коробкой отбора

мощности

13.  Передний трос управления коробкой отбора

мощности

14.  Рычаг управления коробкой отбора

мощности в сборе



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086



Предварительные и заключительные
операции

•

Снятие и установка поперечной балки
№2 и опоры крепления раздаточной
коробки (Смотрите главу 32 – "Опоры
крепления двигателя".)



Наружные элементы кузова –

Механизм управления коробкой

отбора мощности



51-35



ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

12.  РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПЕРЕДНЕГО ТРОСА

УПРАВЛЕНИЯ КОРОБКОЙ ОТБОРА МОЩНОСТИ

<Автомобили с правым рулем>

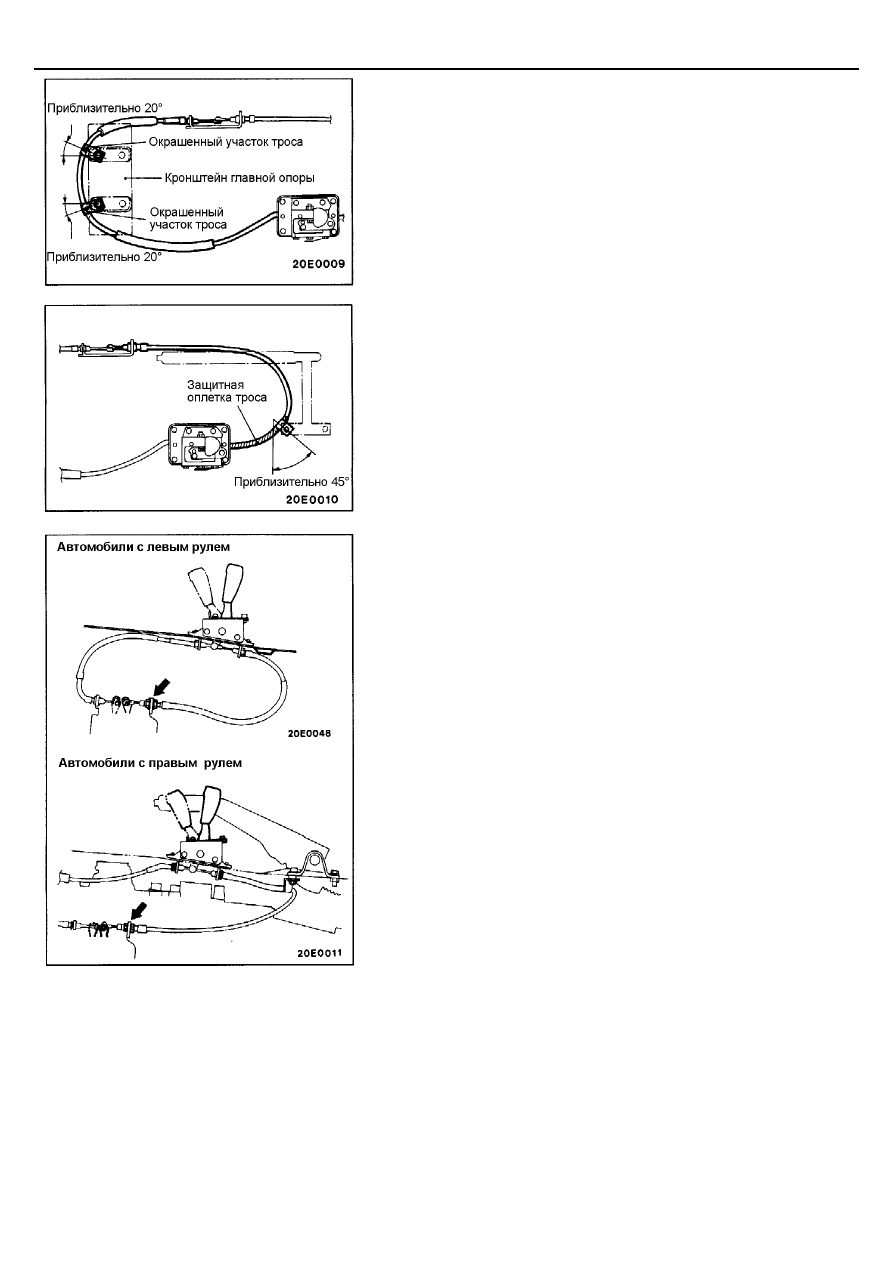

Установите фиксаторы на окрашенные участки троса так, чтобы
окрашенные участки были полностью закрыты фиксаторами.





13.  РЕГУЛИРОВКА ПОЛОЖЕНИЯ ЗАДНЕГО ТРОСА

УПРАВЛЕНИЯ КОРОБКОЙ ОТБОРА МОЩНОСТИ

<Автомобили с правым рулем>



Установите фиксатор на защитную оплетку троса, как показано на
рисунке.



РЕГУЛИРОВКА ТРОСА УПРАВЛЕНИЯ КОРОБКОЙ ОТБОРА
МОЩНОСТИ

Отрегулируйте троса управления поворотом стопорных гаек так, чтобы
выбор режима ВКЛ– ВЫКЛ (ON-OFF) находился внутри диапазона
перемещения рычага управления коробкой отбора мощности.










© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086





Наружные элементы кузова –

Механизм управления коробкой

отбора мощности



51-36

РАЗБОРКА И СБОРКА (РЫЧАГИ УПРАВЛЕНИЯ К.О.М.)







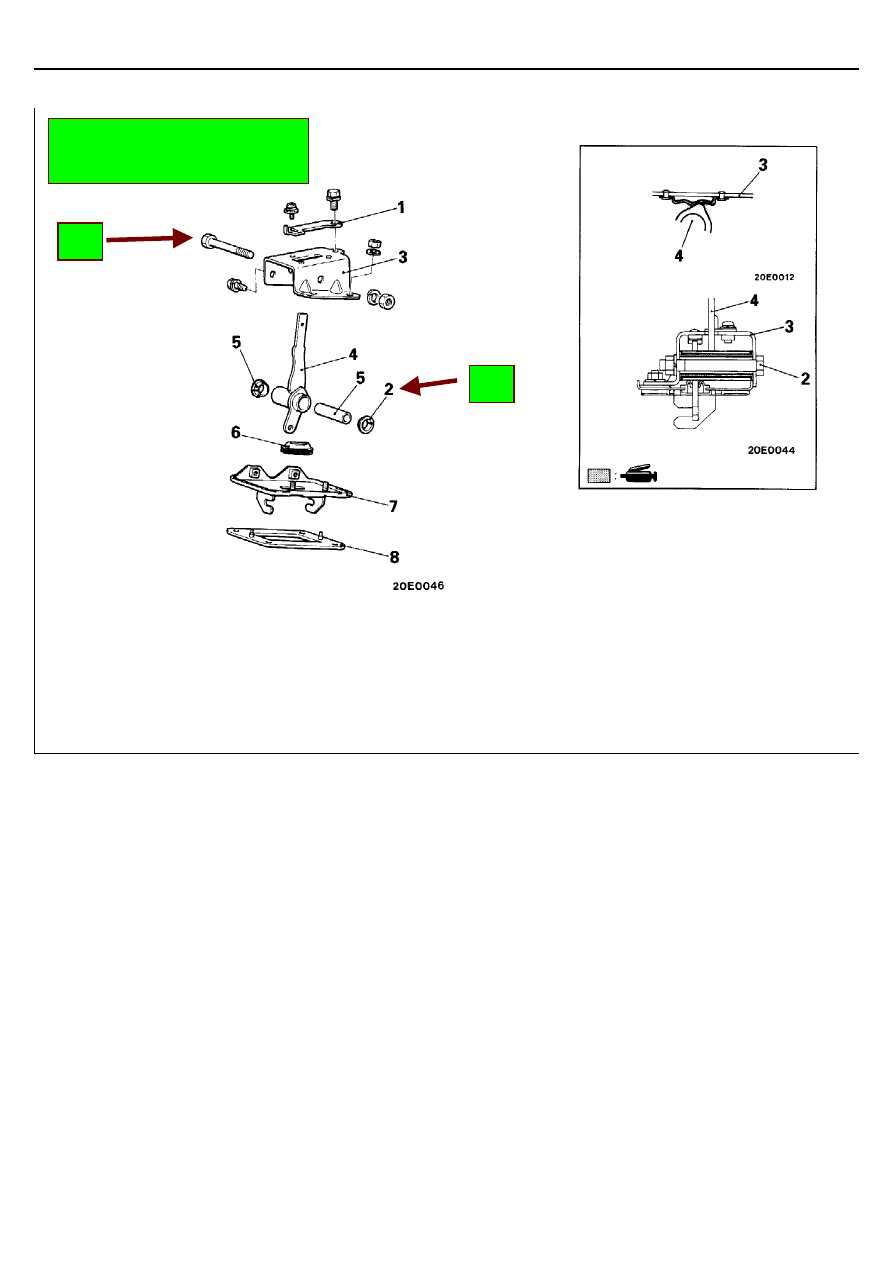

Последовательность разборки
1.  Ограничитель хода рычага
2.  Болт
3.  Кронштейн
4.  Рычаг







5.  Втулка
6.  Резиновая втулка
7.  Пластина
8.  Прокладка










© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086



Прим.перев.: ВНИМАНИЕ!
на этом рисунке ошибочно
пронумерованы детали

2
