КУЗОВ –

 Люк <сдвижной, наклоняемый с электроприводом>



42-4



ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

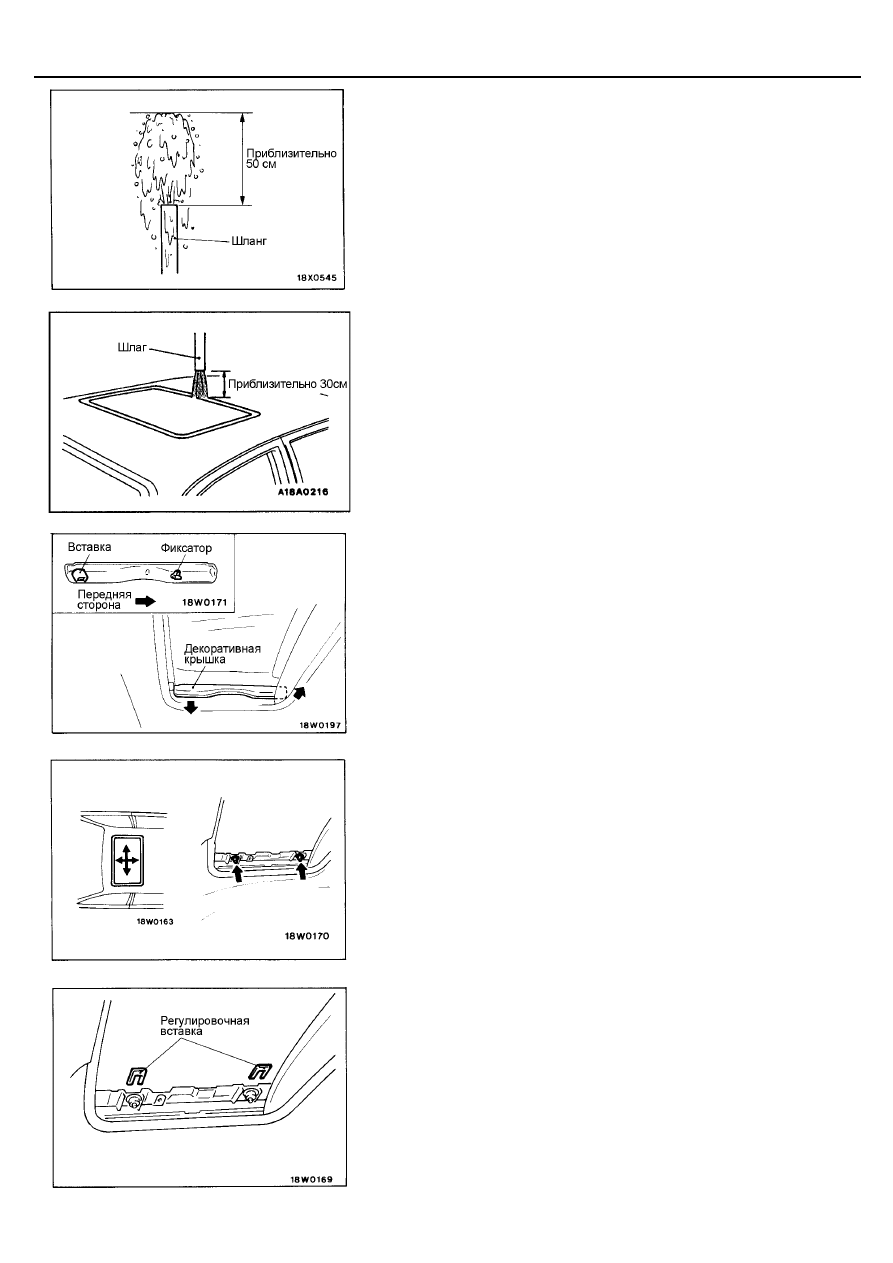

ПРОВЕРКА ГЕРМЕТИЧНОСТИ ЛЮКА

Проверьте герметичность люка следующим образом.
(1)  Полностью закройте стекло крышки люка.
(2)  Отрегулируйте давление воды таким образом, чтобы из

поставленного вертикально шланга струя воды поднималась на
высоту примерно 50 см.





(3)  Установите шланг на высоте приблизительно 30 см над крышей

автомобиля и пролейте уплотнение люка струей воды в течение 5
минут или больше.

(4)  Проверьте отсутствие протекания воды внутрь салона автомобиля

через уплотнители люка.







РЕГУЛИРОВКА УСТАНОВКИ ЛЮКА

1.  Полностью закройте стекло крышки люка.
2.  Полностью откройте солнцезащитную шторку.
3.  Опустите передний край декоративной крышки, а затем потяните

задний ее край в салон автомобиля, чтобы снять декоративную
крышку.

4.  Ослабьте затяжку четырех гаек крепления стекла крышки люка в

сборе для регулировки стекла крышки люка в сборе вперед, назад,
вправо или влево.
ПРИМЕЧАНИЕ
Если не удается выполнить регулировку указанным выше способом,
то отрегулируйте электропривод стекла крышки люка, полностью
наклонив люк вверх. (См. стр. 42-8.)





5.  Для регулировки высоты стекла крышки люка, ослабьте затяжку

четырех гаек крепления стекла крышки люка в сборе. После этого,
замените регулировочные вставки между стеклом крышки люка в
сборе и подъемником.

6.  Проверьте плавность работы люка.














КУЗОВ –

 Люк <сдвижной, наклоняемый с электроприводом>



42-5

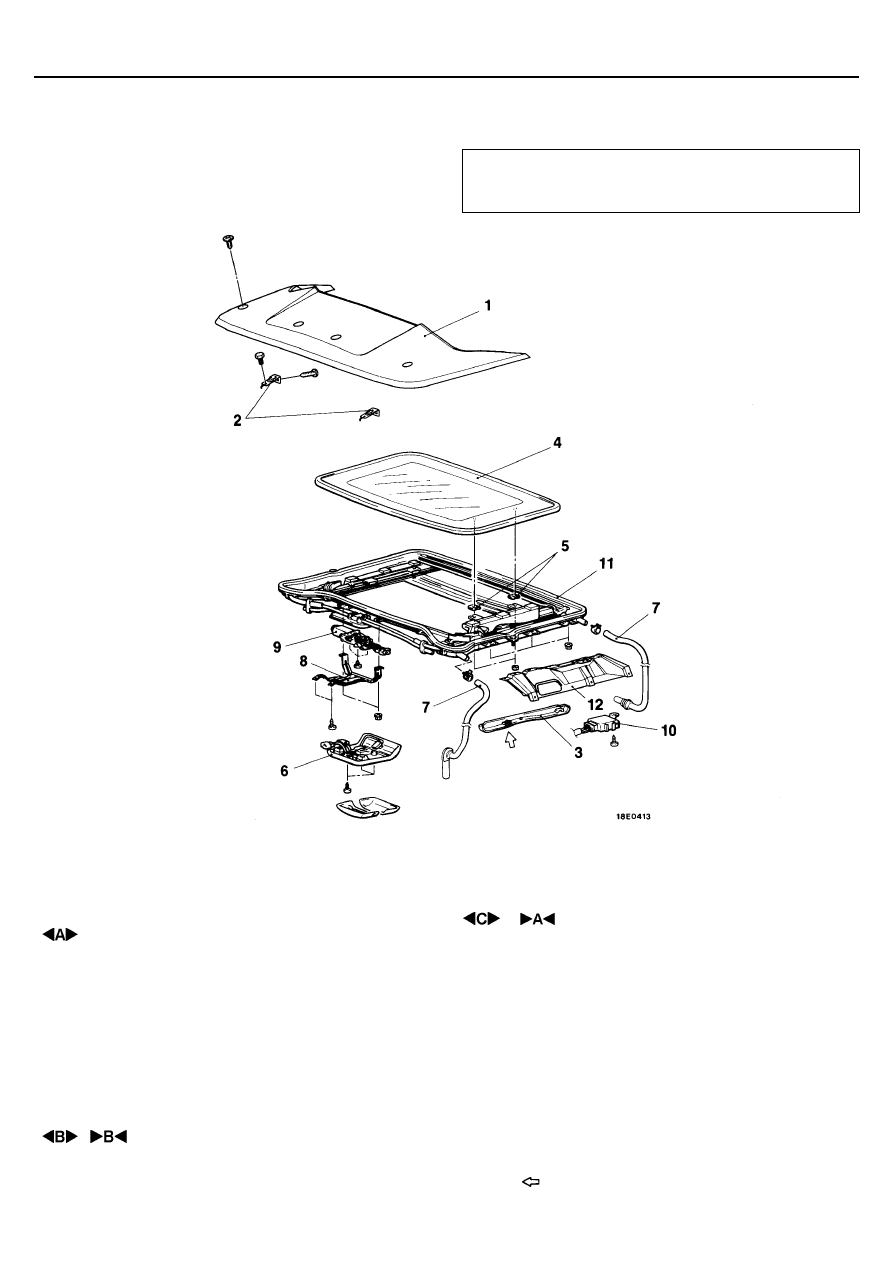

ЛЮК

<

Сдвижной, наклоняемый с электроприводом

>



СНЯТИЕ И УСТАНОВКА



Заключительные операции

•

Регулировка установки люка (см. стр. 42-4.)

•

Проверкам герметичности (см. стр. 42-4.)

















































Последовательность снятия дефлектора
1. Дефлектор
2. Кронштейн дефлектора


Последовательность снятия стекла
крышки люка в сборе
3. Декоративная крышка
4. Стекло крышки люка в сборе
5. Регулировочные вставки


Последовательность снятия
переключателя электропривода люка и
лампы освещения салона в сборе
6. Переключатель электропривода люка и
лампа освещения салона в сборе

Последовательность снятия дренажного
шланга

•

 Облицовка потолка

7. Дренажный шланг























Последовательность снятия
электродвигателя привода люка и
электронного блока управления люком

•

 Облицовка потолка

8. Кронштейн лампы освещения салона
9. Электродвигатель привода люка
10. Электронный блок управления люком


Последовательность снятия люка в
сборе

•

 Облицовка потолка

7. Соединение дренажного шланга
8. Кронштейн лампы освещения салона
11. Люк в сборе
12. Установочный кронштейн




ПРИМЕЧАНИЕ

: Показывает место установки металлического

пружинного фиксатора.















КУЗОВ –

 Люк <сдвижной, наклоняемый с электроприводом>



42-6

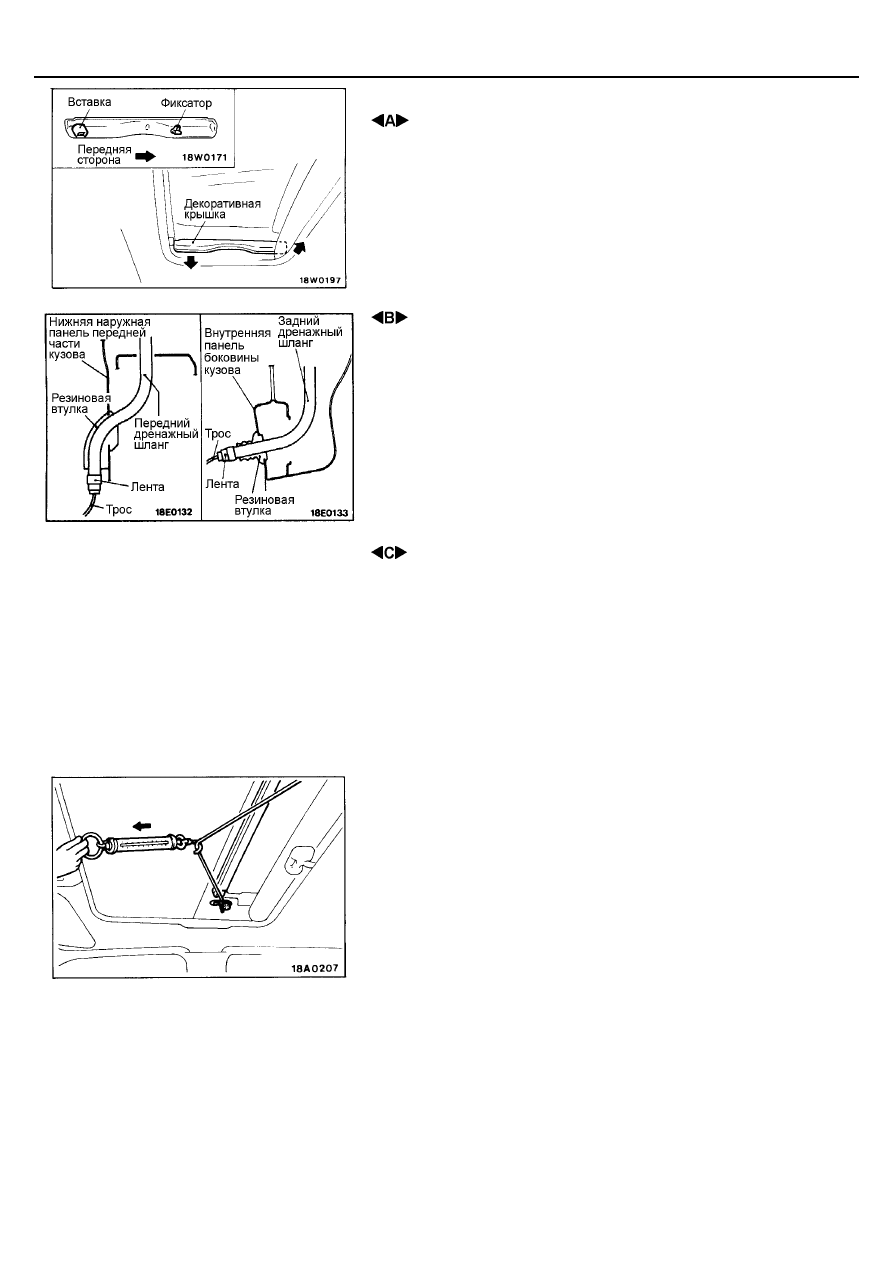

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ДЕКОРАТИВНОЙ КРЫШКИ



Опустите передний край декоративной крышки, а затем потяните
задний ее край в салон автомобиля, чтобы снять декоративную
крышку.



 СНЯТИЕ ДРЕНАЖНОГО ШЛАНГА



Привяжите к концу дренажного шланга трос, обмотайте изолентой
место соединения, затем вытащите дренажный шланг внутрь салона
автомобиля.



 СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА



Внимание:



Перед снятием электродвигателя привода люка всегда
полностью наклоняйте стекло крышки люка. В противном случае,
люк не будет правильно работать после установки
электродвигателя на место.





ПРОВЕРКА

СОПРОТИВЛЕНИЕ ПЕРЕМЕЩЕНИЮ СТЕКЛА КРЫШКИ
ЛЮКА

Снимите электродвигатель привода люка и проверьте сопротивление

перемещению стекла крышки люка следующим образом.

(1)  Снимите облицовку потолка. [Смотрите Базовое руководство по

ремонту, Главу 52А – Облицовка потолка.]

(2)  Снимите декоративную крышку.
(3)  Ослабьте затяжку передних гаек крепления стекла крышки люка и

привяжите к ним шнур.

(4)  Полностью наклоните стекло крышки люка и снимите

электродвигатель привода люка.

(5)  Измерьте усилие сопротивления перемещению стекла крышки люка с

помощью пружинного динамометра.
Номинальное значение: 108 Н или меньше

(6)  Если измеренное усилие превышает номинальное значение, то

проверьте следующее:
Правильность установки люка в сборе, отсутствие замина или
попадания посторонних материалов
Соединение троса привода люка
Наклон стекла крышки люка

(7)  Полностью наклоните стекло крышки люка, установите

электродвигатель привода люка в требуемое положение и установите
его на место.













КУЗОВ –

 Люк <сдвижной, наклоняемый с электроприводом>



42-7





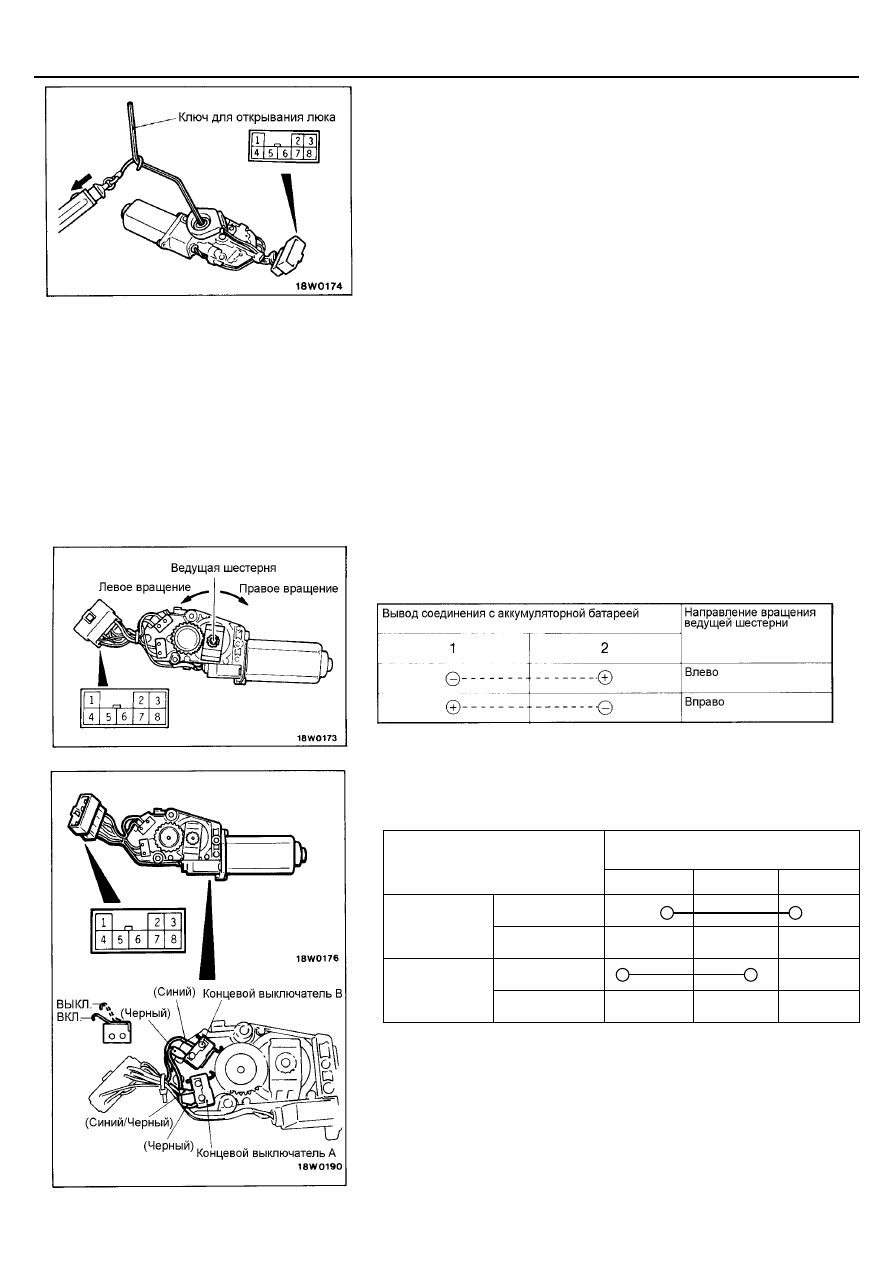

ПРОВЕРКА УСИЛИЯ ПРОСКАЛЬЗЫВАНИЯ
ФРИКЦИОННОЙ МУФТЫ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА
ЛЮКА

1.  Вставьте шестигранный ключ из комплекта специальных

инструментов в шестигранное отверстие вала электродвигателя
привода люка и зацепите пружинный динамометр как показано на
рисунке.

2.  Подайте напряжение аккумуляторной батареи между выводами (1) и

(2) разъема электродвигателя привода люка, чтобы включить
электродвигатель.

3.  С помощью пружинного динамометра измерьте усилие, при котором

фрикционная муфта электродвигателя начинает проскальзывать.
Номинальное значение: 29 – 59 Н

Внимание
1.  Пружинный динамометр должен находится под прямым

углом к шестигранному ключу.

2.  Использование других ключей, отличных от штатного

шестигранного ключа, приведет к искажению результатов
измерения, поэтому применяйте только данный ключ.

4.  Если измеренная величина не соответствует диапазону номинальных

значений, то отрегулируйте усилие проскальзывания фрикционной
муфты поворотом регулировочной гайки электродвигателя влево или
вправо.



ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА

Проверьте направление вращения ведущей шестерни электродвигателя
при подсоединении аккумуляторной батареи к выводам разъема.



ПРОВЕРКА ЦЕПЕЙ КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ

1.

Снимите концевые выключатели с электродвигателя люка и

проверьте их работу.



Вывод №



Выключатель



4 5 6



ВКЛЮЧЕН
(ON)









Концевой
выключатель
А

ВЫКЛЮЧЕН
(OFF)









ВКЛЮЧЕН
(ON)









Концевой
выключатель
В

ВЫКЛЮЧЕН
(OFF)









2.

Проверьте идентификационные цвета. После этого установите

концевые выключатели как показано на рисунке.
