КУЗОВ –
Облицовка боковой двери и водонепроницаемая пленка
42-26-1

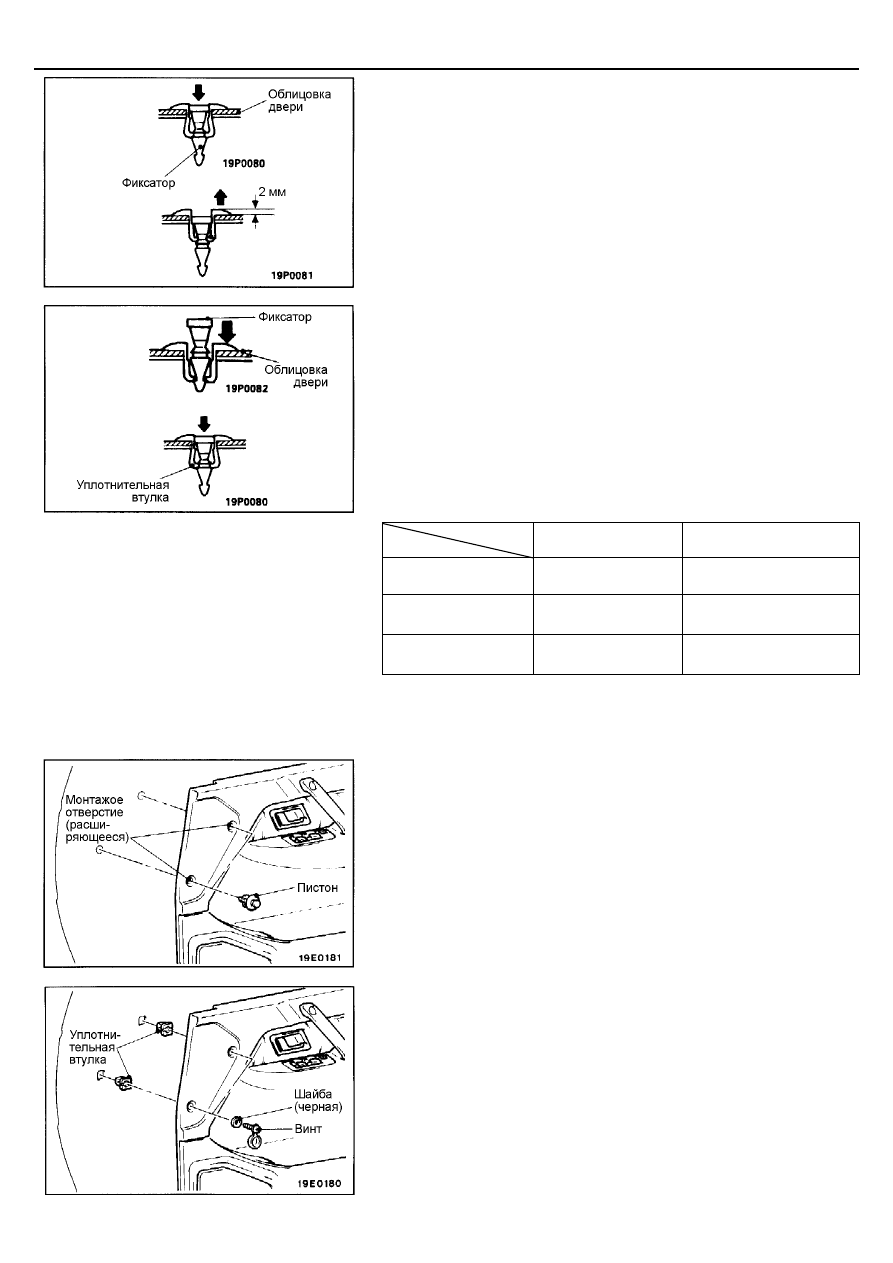

9. СНЯТИЕ ФИКСАТОРА
(1) Используя крестообразную отвертку, вдавите штифт фиксатора
на глубину около 2 мм (нажатие производите в центре штифта).
(2) Подденьте фиксатор и снимите его.
Внимание
Не вдавливайте штифт фиксатора больше чем необходимо
для его снятия, так как он может повредить уплотнительную
втулку или упасть внутрь, если будет вдавлен слишком
глубоко.
ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ
9. УСТАНОВКА ВИНТА ИЛИ ФИКСАТОРА
(1) Вставьте штифт фиксатора в уплотнительную втулку фиксатора и
установите фиксатор в монтажное отверстие облицовки двери.
(2) Вдавите штифт фиксатора так, чтобы головка штифта плотно
вошла в уплотнительную втулку фиксатора.
(3) Проверьте надежность крепления облицовки двери.
ПРИМЕЧАНИЕ
Возможна установка дверной панели и облицовки двери двух
различных типов. Определите тип по приведенной ниже таблице,
и выполните установку в соответствии со следующей
процедурой.
Тип А
Тип В
Дверная панель
Круглое отверстие
8 мм
Квадратное отверстие
10
×
12 мм
Облицовка двери
Круглое отверстие
11 мм
Круглое отверстие
6 мм
Метод крепления
Фиксатор
Винт декоративным
колпачком
•
При установке облицовки двери типа "В" на дверную панель типа "А"
1) С помощью дрели или подобного инструмента, расширьте
монтажное отверстие (6 мм) облицовки двери до 11 мм в
диаметре.
2) Закрепите облицовку с помощью фиксаторов.
•
При установке облицовки двери типа "А" на дверную панель типа "В"
1) Вставьте уплотнительную втулку в квадратное монтажное
отверстие в дверной панели.
2) Закрепите облицовку с помощью винтов с черными шайбами и,
затем, закройте винты декоративными колпачками.
© Mitsubishi Motors Corporation Dec. 1993
PWJE9086-E ADDED
