КУЗОВ –

  Стекло окна задней боковины кузова

42-19

СТЕКЛО ОКНА ЗАДНЕЙ БОКОВИНЫ КУЗОВА

СНЯТИЕ И УСТАНОВКА

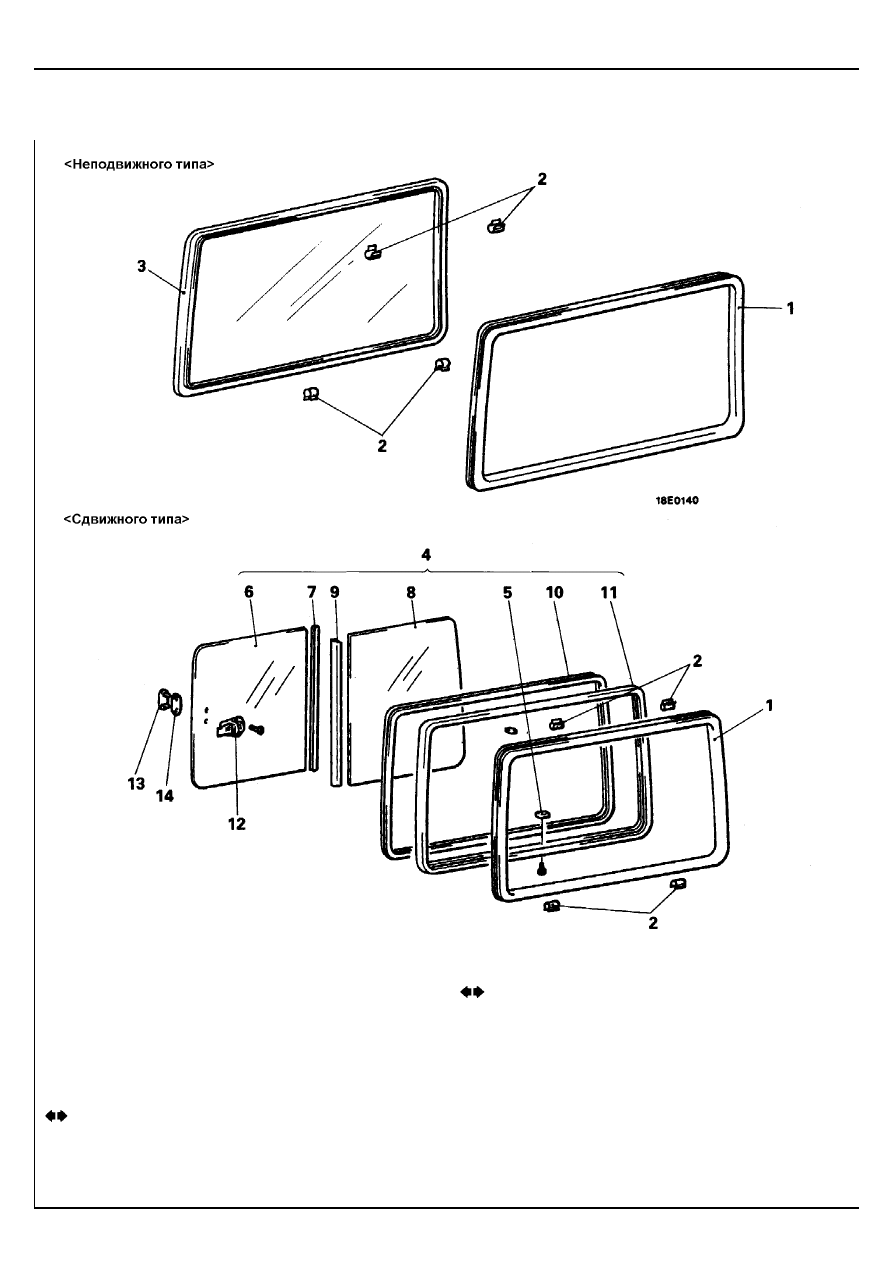

Последовательность снятия стекла окна
задней боковины кузова





















•

Верхняя облицовка задней боковины
кузова (Смотрите ГЛАВУ 52 – "Облицовка".)

1.  Облицовка рамки стекла
2.  Фиксатор
3.  Стекло окна задней боковины кузова в сборе
4.  Стекло окна задней боковины кузова и рама

в сборе

5.  Ограничитель хода стекла
6.  Стекло (А) окна задней боковины кузова
7.  Облицовка кромки стекла








 8.  Стекло (В) окна задней боковины кузова

9.  Резиновое уплотнение
10.  Направляющий желобок стекла
11.  Рама окна задней боковины кузова в сборе

Последовательность снятия фиксатора
сдвижного стекла
12.  Фиксатор сдвижного стекла
13.  Соединитель
14.  Уплотнение


© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086





КУЗОВ –



Стекло окна задней боковины кузова / Стекло задней двери

42-20



ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

6.  СНЯТИЕ СТЕКЛА (А) ОКНА ЗАДНЕЙ БОКОВИНЫ

КУЗОВА / 8. СНЯТИЕ СТЕКЛА (В) ОКНА ЗАДНЕЙ
БОКОВИНЫ КУЗОВА



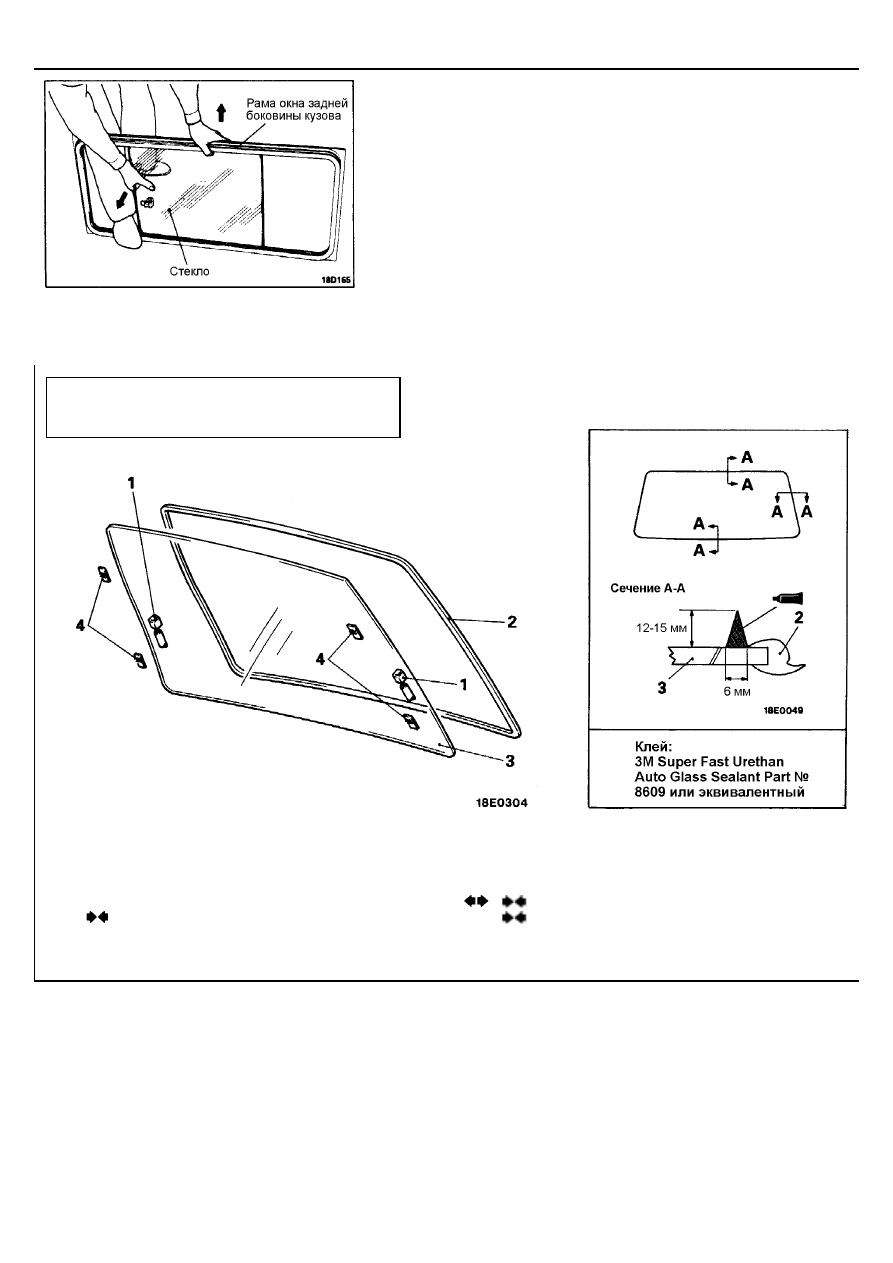

Сдвиньте стекла в центр рамы и затем, приподняв центр рамы,
осторожно извлеките их.


СТЕКЛО ЗАДНЕЙ ДВЕРИ

СНЯТИЕ И УСТАНОВКА







Последовательность снятия













1.  Разъем обогревателя стекла задней двери
2.  Молдинг стекла задней двери








3.  Стекло задней двери
4.  Двойной фиксатор




ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

3.  СНЯТИЕ СТЕКЛА ЗАДНЕЙ ДВЕРИ



Снятие стекла задней двери производится аналогично снятию
ветрового стекла. (Смотрите страницу 42-16.)



© Mitsubishi Motors Corporation   July   1992

PWJE9086-B Revised



Предварительные и заключительные операции

•

Снятие и установка верхней облицовки
задней двери (Смотрите страницу 42-35.)



КУЗОВ –

  Стекло задней двери

42-21



ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

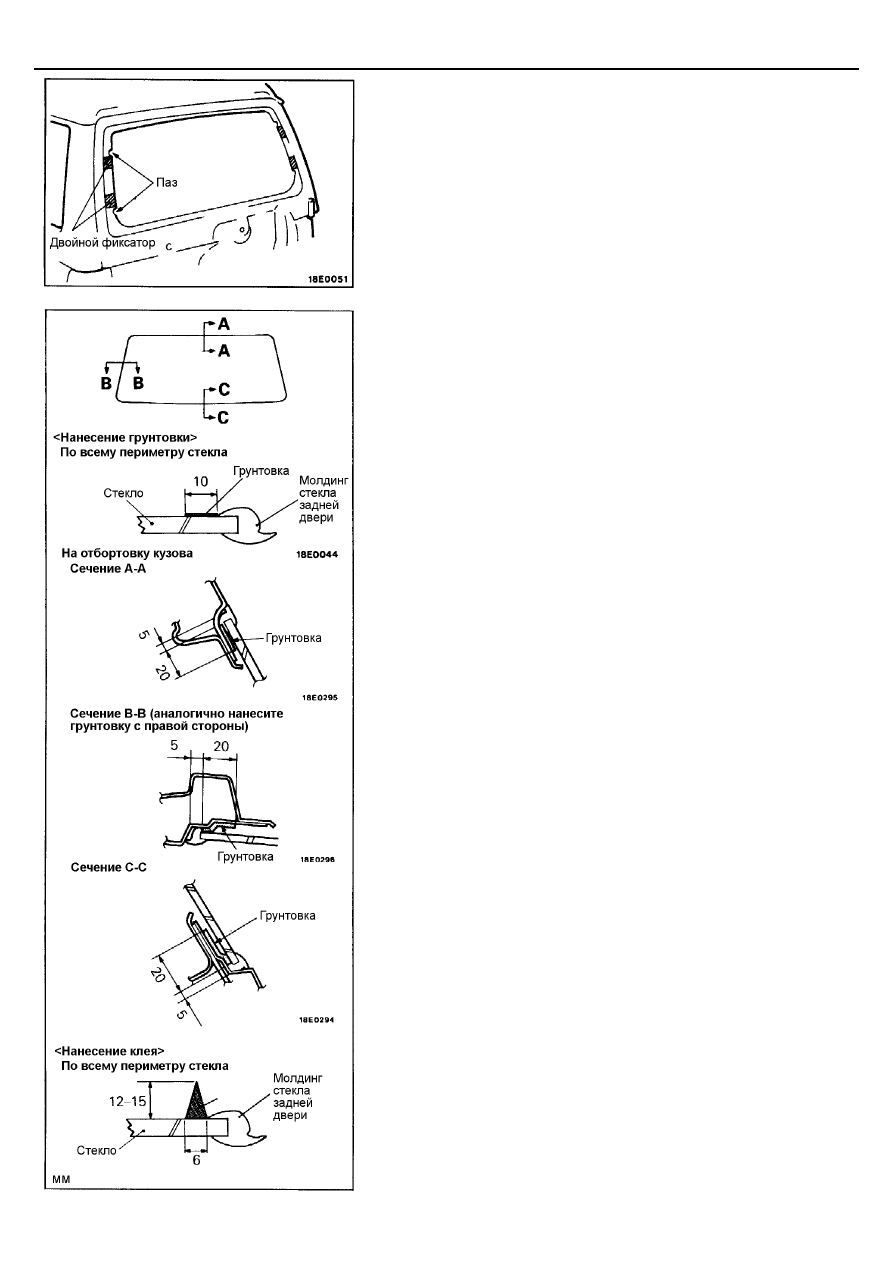

4.  УСТАНОВКА ДВОЙНОГО ФИКСАТОРА
