КУЗОВ –

Стекло боковой двери и стеклоподъемник/

Замок и ручка боковой двери

42-30

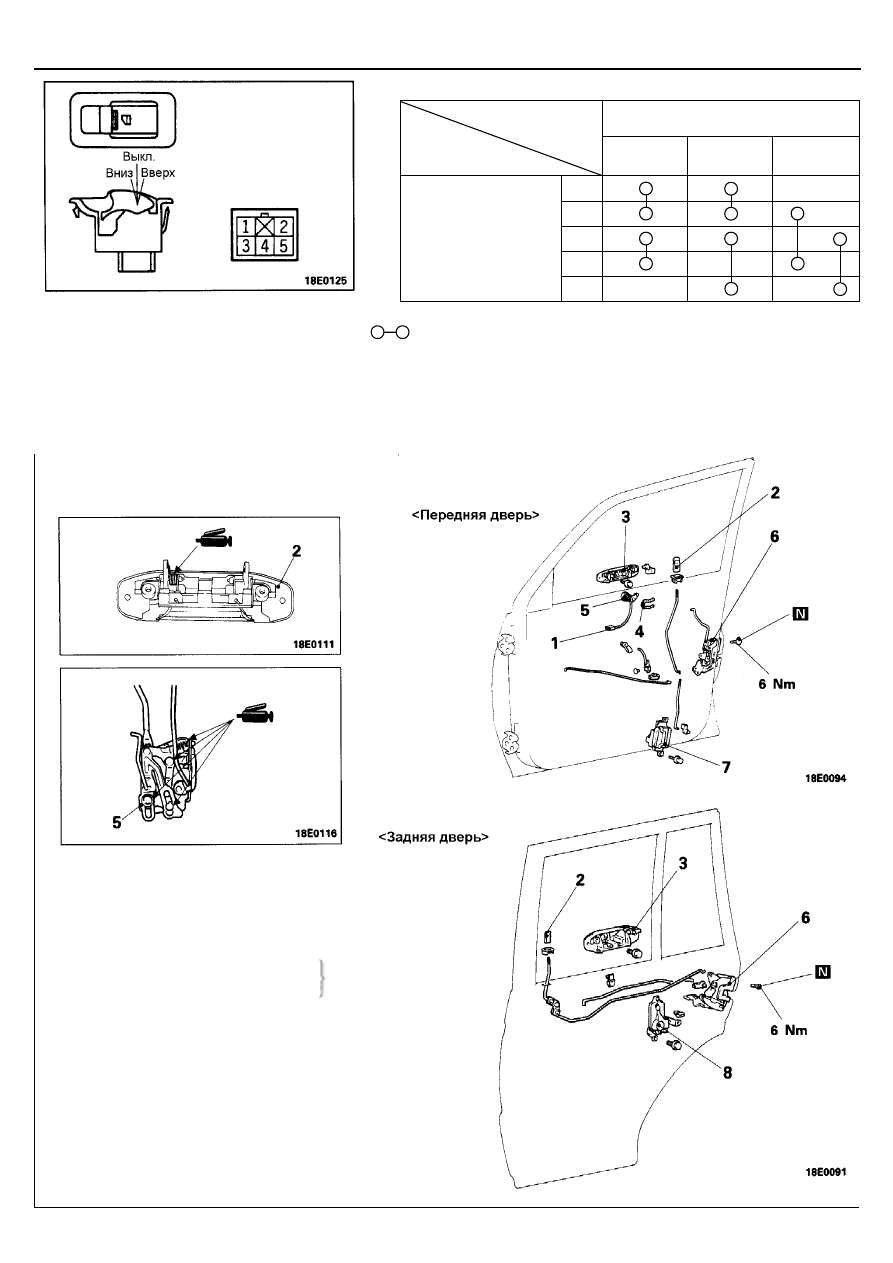

Вспомогательный переключатель стеклоподъемников

Вспомогательный переключатель

стеклоподъемников

Положение

переключателя

Выводы

ВВЕРХ

(UP)

ВЫКЛ

(OFF)

ВНИЗ

(DOWN)

1

2

3

4

Вспомогательный
переключатель
стеклоподъемников

5

ПРИМЕЧАНИЕ

      отмечено наличие замкнутой цепи между выводами.

ЗАМОК И РУЧКА БОКОВОЙ ДВЕРИ

СНЯТИЕ И УСТАНОВКА

•

Облицовка двери

•

Водонепроницаемая пленка

•

Регулировка хода наружной ручки двери
(Смотрите страницу 42-6.)

1.

Разъем датчика-выключателя блокировки
личинки замка боковой двери
<Дверь со стороны пассажира>

2.

Кнопка блокировки замка двери

3.

Наружная ручка двери

4.

Фиксатор замка

5.

Личинка замка двери

6.

Замок двери в сборе

7.

Привод блокировки замка передней двери

8.

Привод блокировки замка задней двери

(Смотрите
страницу 42-25.)

КУЗОВ –

Замок и ручка боковой двери

42-31

ПРОВЕРКА

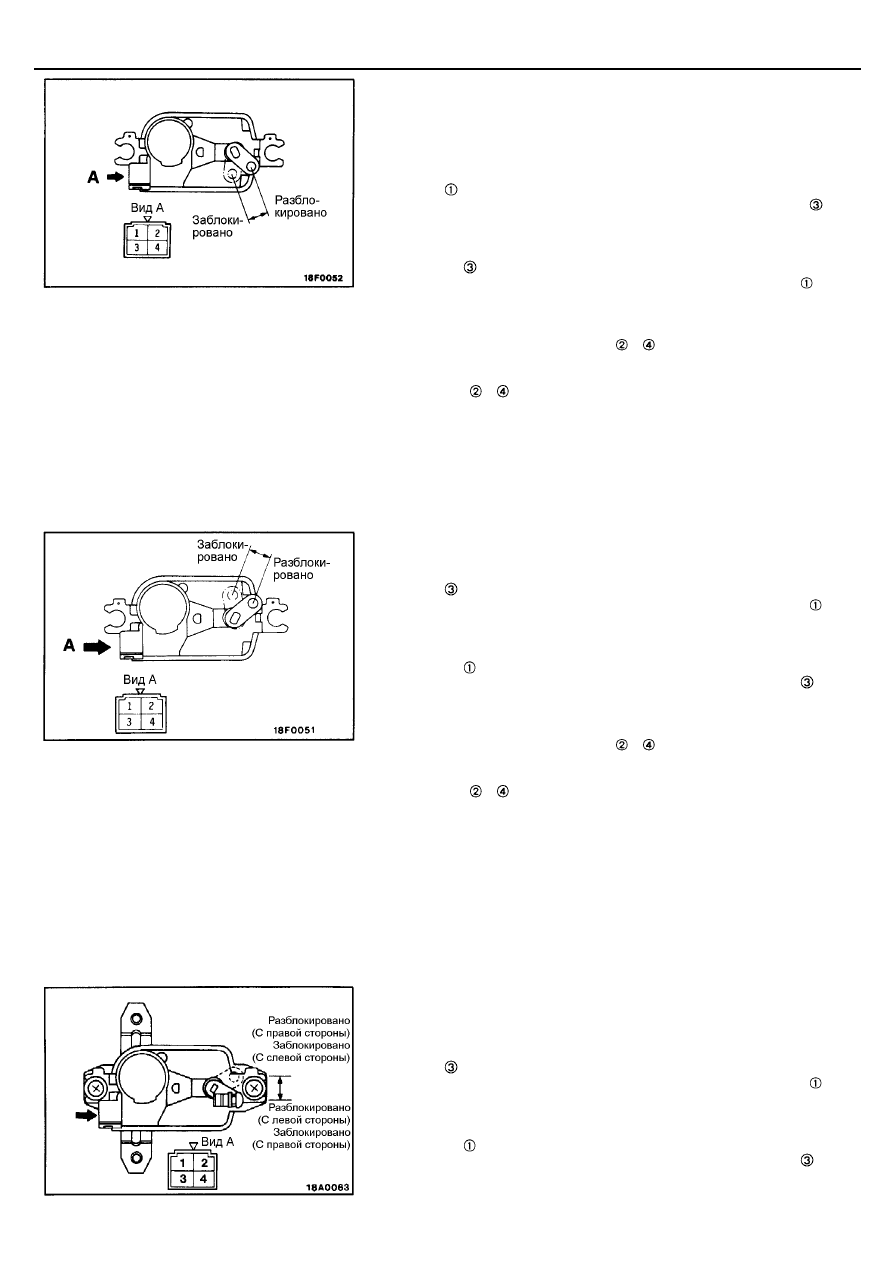

ПРИВОД БЛОКИРОВКИ ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

<ДВЕРЬ С ЛЕВОЙ СТОРОНЫ>
(1) Установите тягу блокировки замка двери в положение

"ЗАБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на
вывод   разъема и проверьте, что рычаг привода блокировки
перемещается в положение "РАЗБЛОКИРОВАНО", когда вывод
разъема соединен с "массой".

(2) Установите тягу блокировки замка двери в положение

"РАЗБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи
на вывод   разъема и проверьте, что рычаг привода блокировки
перемещается в положение "ЗАБЛОКИРОВАНО", когда вывод
разъема соединен с "массой".

(3) Для автомобилей с левым рулем, когда тяга блокировки замка двери

установлена в положение "РАЗБЛОКИРОВАНО", проверьте наличие
замкнутой цепи между выводами   и   разъема, и когда тяга
блокировки замка двери установлена в положение
"ЗАБЛОКИРОВАНО", проверьте отсутствие замкнутой цепи между
выводами   и   разъема.

<ДВЕРЬ С ПРАВОЙ СТОРОНЫ>
(1) Установите тягу блокировки замка двери в положение

"ЗАБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на
вывод   разъема и проверьте, что рычаг привода блокировки
перемещается в положение "РАЗБЛОКИРОВАНО", когда вывод
разъема соединен с "массой".

(2) Установите тягу блокировки замка двери в положение

"РАЗБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи
на вывод   разъема и проверьте, что рычаг привода блокировки
перемещается в положение "ЗАБЛОКИРОВАНО", когда вывод
разъема соединен с "массой".

(3) Для автомобилей с правым рулем, когда тяга блокировки замка двери

установлена в положение "РАЗБЛОКИРОВАНО", проверьте наличие
замкнутой цепи между выводами   и   разъема, и когда тяга
блокировки замка двери установлена в положение
"ЗАБЛОКИРОВАНО", проверьте отсутствие замкнутой цепи между
выводами   и   разъема.

ПРИВОД БЛОКИРОВКИ ЗАМКА ЗАДНЕЙ ДВЕРИ

<ДВЕРЬ С ЛЕВОЙ СТОРОНЫ>
(1) Установите тягу блокировки замка двери в положение

"ЗАБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на
вывод   разъема и проверьте, что рычаг привода блокировки
перемещается в положение "РАЗБЛОКИРОВАНО", когда вывод
разъема соединен с "массой".

(2) Установите тягу блокировки замка двери в положение

"РАЗБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи
на вывод   разъема и проверьте, что рычаг привода блокировки
перемещается в положение "ЗАБЛОКИРОВАНО", когда вывод
разъема соединен с "массой".

КУЗОВ –

Замок и ручка боковой двери

42-32

<ДВЕРЬ С ПРАВОЙ СТОРОНЫ>
(1) Установите тягу блокировки замка двери в положение

"ЗАБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на
вывод   разъема и проверьте, что рычаг привода блокировки
перемещается в положение "РАЗБЛОКИРОВАНО", когда вывод
разъема соединен с "массой".

(2) Установите тягу блокировки замка двери в положение

"РАЗБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи
на вывод   разъема и проверьте, что рычаг привода блокировки
перемещается в положение "ЗАБЛОКИРОВАНО", когда вывод
разъема соединен с "массой".

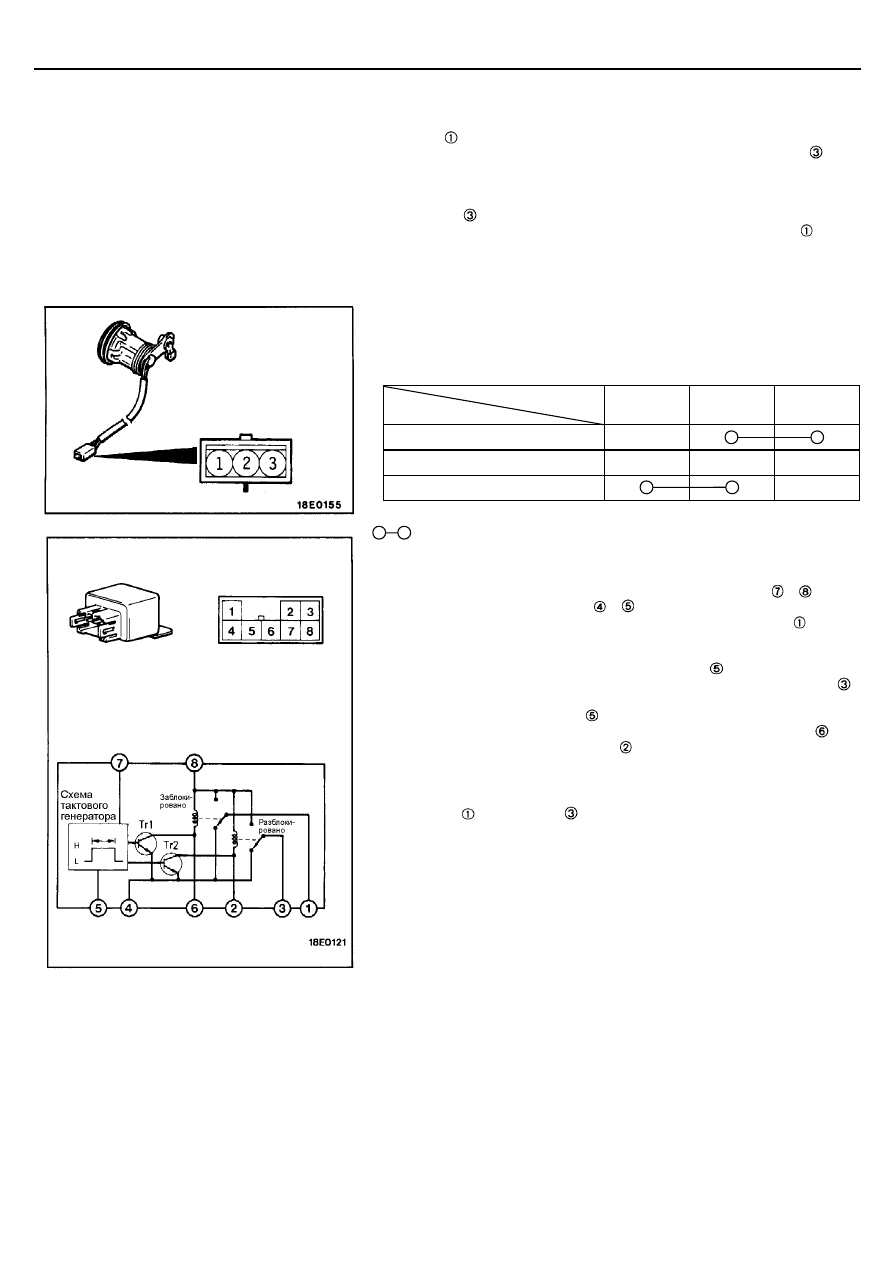

ДАТЧИК-ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ЛИЧИНКИ ЗАМКА
БОКОВОЙ ДВЕРИ

Проверьте состояние цепи между выводами разъема при различных
положениях датчика-выключателя.

Выводы

Положение выключателя

1

2

3

ЗАБЛОКИРОВАНО

НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ

РАЗБЛОКИРОВАНО

ПРИМЕЧАНИЕ

      отмечено наличие замкнутой цепи между выводами.

БЛОК УПРАВЛЕНИЯ БЛОКИРОВКОЙ ЗАМКОВ ДВЕРЕЙ

(1) Подайте напряжение аккумуляторной батареи на выводы   и   и

соедините с "массой" выводы   и  .

(2) Подсоедините мультиметр стрелочного типа между выводом   и

"массой" и после переключения мультиметра в режим "DC V"
(постоянное напряжение), и проверьте, перемещается ли стрелка
мультиметра сразу после отсоединения вывода  .

(3) Затем, подсоедините мультиметр стрелочного типа между выводом

и "массой", и проверьте, перемещается ли стрелка мультиметра сразу
после отсоединения вывода  , который был ранее подсоединен.

(4) Кроме того, проверьте наличие напряжения 12В между выводом   и

"массой", а также между выводом   и "массой".
ПРИМЕЧАНИЕ
Причиной перемещения стрелки мультиметра в пунктах (2) и (3)
является появление напряжения аккумуляторной батареи между
выводом   или выводом   и "массой" приблизительно на 0,5
секунды.

КУЗОВ –

Направляющий желобок стекла двери и уплотнитель боковой двери

42-33

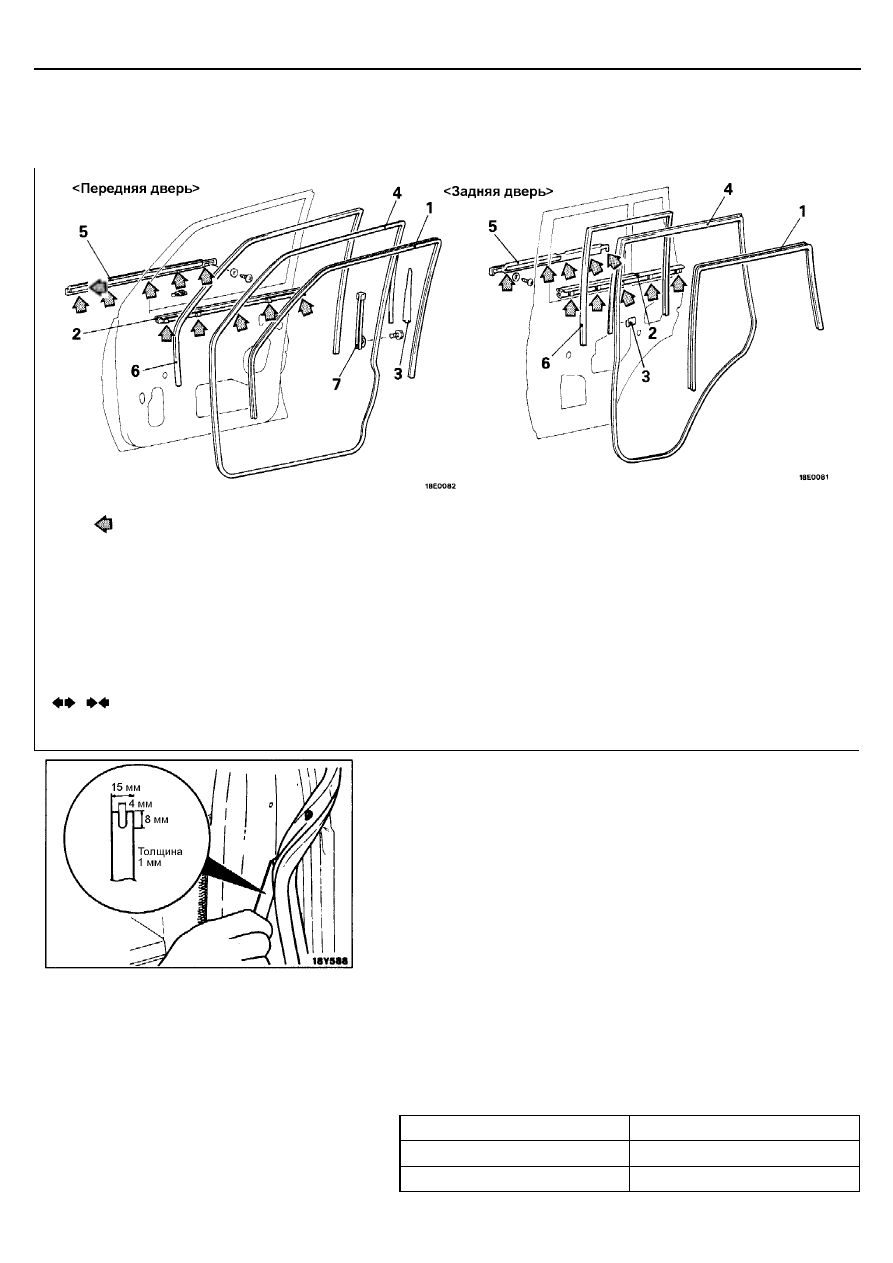

НАПРАВЛЯЮЩИЙ ЖЕЛОБОК СТЕКЛА ДВЕРИ
И УПЛОТНИТЕЛЬ БОКОВОЙ ДВЕРИ

СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

4. СНЯТИЕ НАРУЖНОГО УПЛОТНИТЕЛЯ ПРОЕМА ДВЕРИ

Для снятия наружного уплотнителя двери используйте инструмент,
специально изготовленный по размерам, указанным на рисунке.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

4. УСТАНОВКА НАРУЖНОГО УПЛОТНИТЕЛЯ ПРОЕМА

ДВЕРИ

Фиксаторы для левого и правого наружных уплотнителей двери
отличаются цветом, поэтому для правильной установки уплотнителей
убедитесь, что используете фиксаторы нужного цвета.

Цвет фиксаторов

Место установки уплотнителя

Белый

Левая дверь

Коричневый

Правая дверь

: Стрелками указаны места установки фиксаторов.

1.

Внутренний уплотнитель двери
<3000 (кроме 2-х дверных автомобилей
с брезентовой крышей (CANVAS TOP))>

2.

Внутренний уплотнитель молдинга окна
двери <Модели с частичной облицовкой>

Последовательность снятия наружного
уплотнителя проема двери
3.

Защитная пластина уплотнителя

4.

Наружный уплотнитель проема двери

Последовательность снятия молдинга окна
двери

•



Боковое зеркало заднего вида
(Смотрите ГЛАВУ 51 – "Боковое зеркало
заднего вида".)

5.

Молдинг окна двери

Последовательность снятия направляющего
желобка стекла двери

•



Стекло боковой двери
(Смотрите страницу 42-27.)

6.

Направляющий желобок стекла двери

7.

Задняя нижняя направляющая стекла двери
