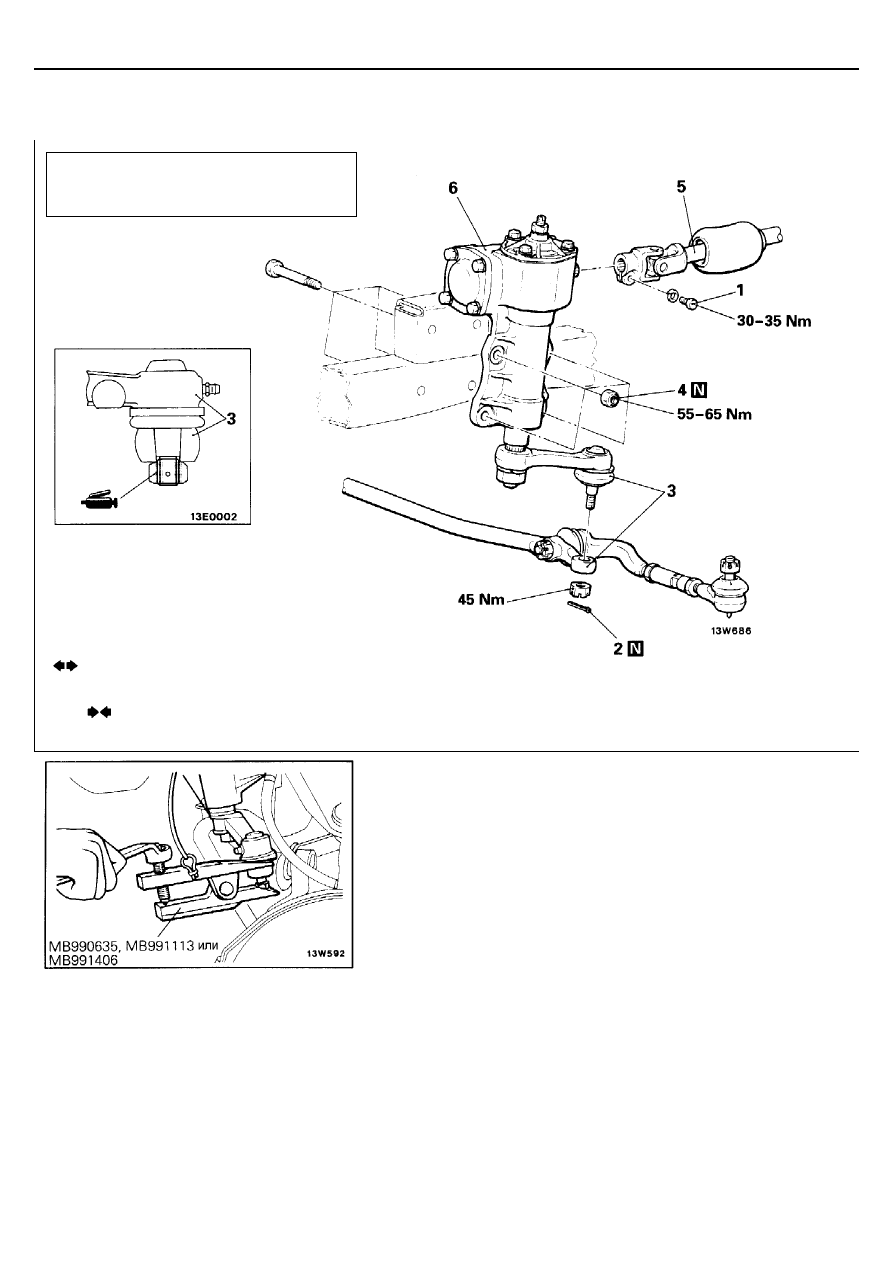

РУЛЕВОЕ УПРАВЛЕНИЕ

 –

Вал



рулевого управления



и рулевая колонка

37-17

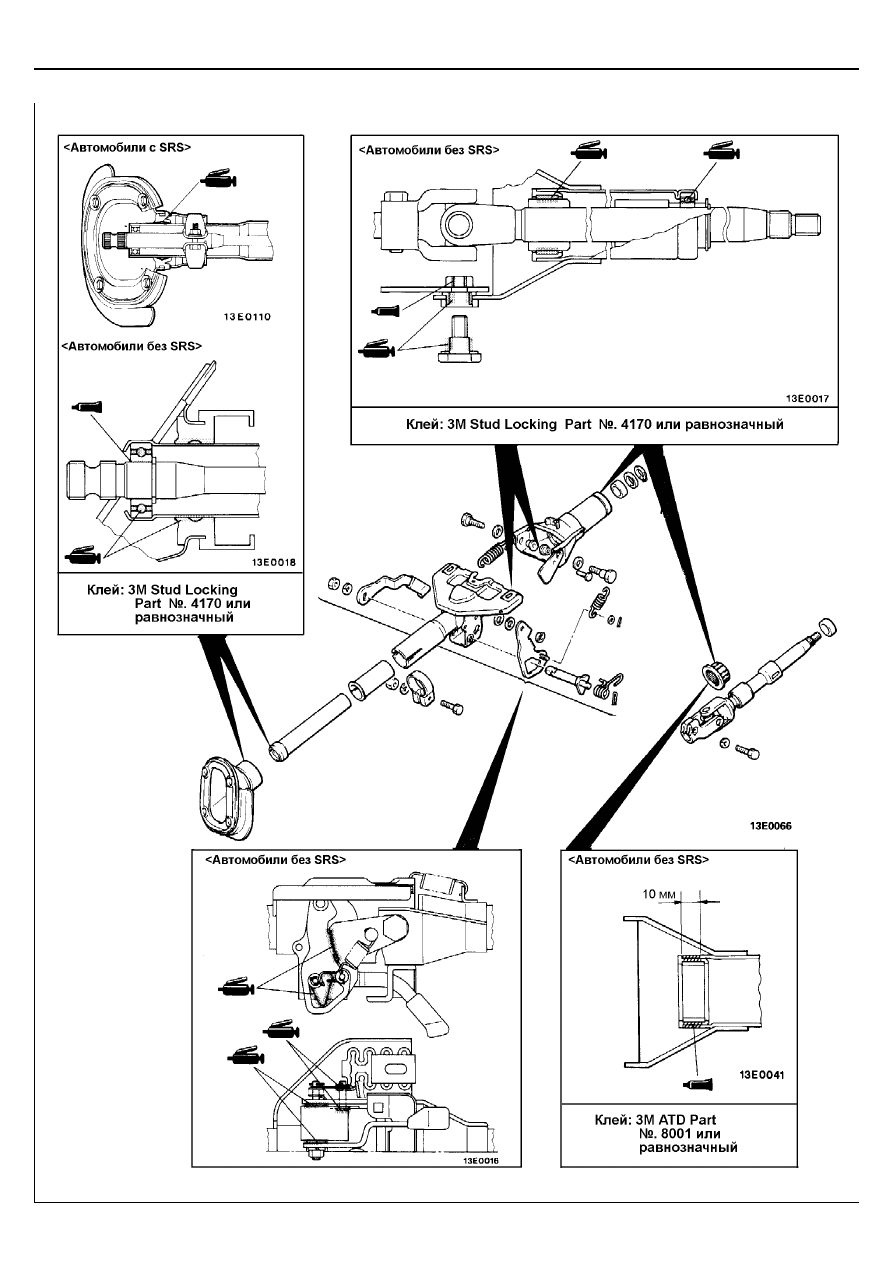

КАРТА ТОЧЕК НАНЕСЕНИЯ СМАЗКИ, ГЕРМЕТИКОВ И КОНТРЯЩЕГО КЛЕЯ

Внимание
(1)  Не наносите клей на болт.
(2)  Перед нанесением свежего клея на

гайку удалите остатки старого клея
с резьбовой поверхности гайки.

РУЛЕВОЕ УПРАВЛЕНИЕ

 –

Вал



рулевого управления



и рулевая колонка

37-18

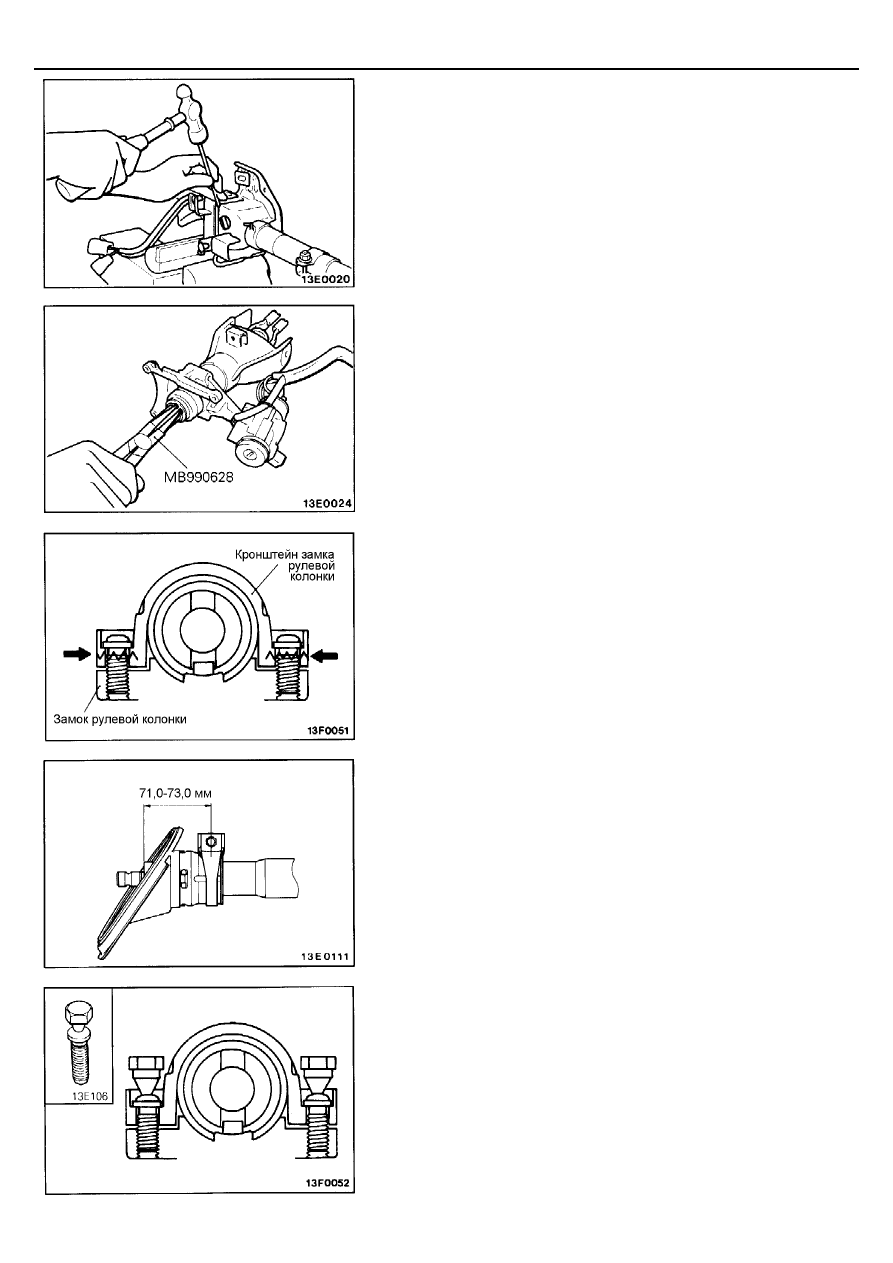

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

17.  СНЯТИЕ ШТИФТА С ОТВЕРСТИЕМ ПОД ШПЛИНТ

Выбейте штифт с отверстием под шплинт с внутренней стороны
рулевой колонки.

24.  СНЯТИЕ СТОПОРНОГО КОЛЬЦА

33.  СНЯТИЕ КРОНШТЕЙНА ЗАМКА РУЛЕВОЙ КОЛОНКИ

/ 34. СНЯТИЕ ЗАМКА РУЛЕВОЙ КОЛОНКИ

При необходимости снятия замка рулевой колонки при помощи пилы-
ножовки отпилите специальные болты со стороны кронштейна замка
рулевой колонки.

ПРОВЕРКА

Проверьте вал и шарниры рулевого управления на отсутствие
чрезмерного люфта и повреждения.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

36. УСТАНОВКА ХОМУТА / 35. УСТАНОВКА ЗАЩИТНОЙ

КРЫШКИ РУЛЕВОЙ КОЛОНКИ

Закрепите хомутом защитную крышку на рулевой колонке, как
показано на рисунке.

34. УСТАНОВКА ЗАМКА РУЛЕВОЙ КОЛОНКИ

/ 33. УСТАНОВКА КРОНШТЕЙНА ЗАМКА РУЛЕВОЙ
КОЛОНКИ /32. УСТАНОВКА СПЕЦИАЛЬНОГО БОЛТА

(1)  При установке замка и кронштейна замка рулевой колонки на трубу

рулевой колонки, временно установите замок в выступ рулевой
колонки.

(2)  Проверьте работу замка зажигания, и затем затяните специальные

болты до срезания головок болтов.
Внимание
При установке замка рулевой колонки кронштейн замка и
специальные болты должны быть заменены новыми.

РУЛЕВОЕ УПРАВЛЕНИЕ

 –

Вал



рулевого управления



и рулевая колонка

37-19

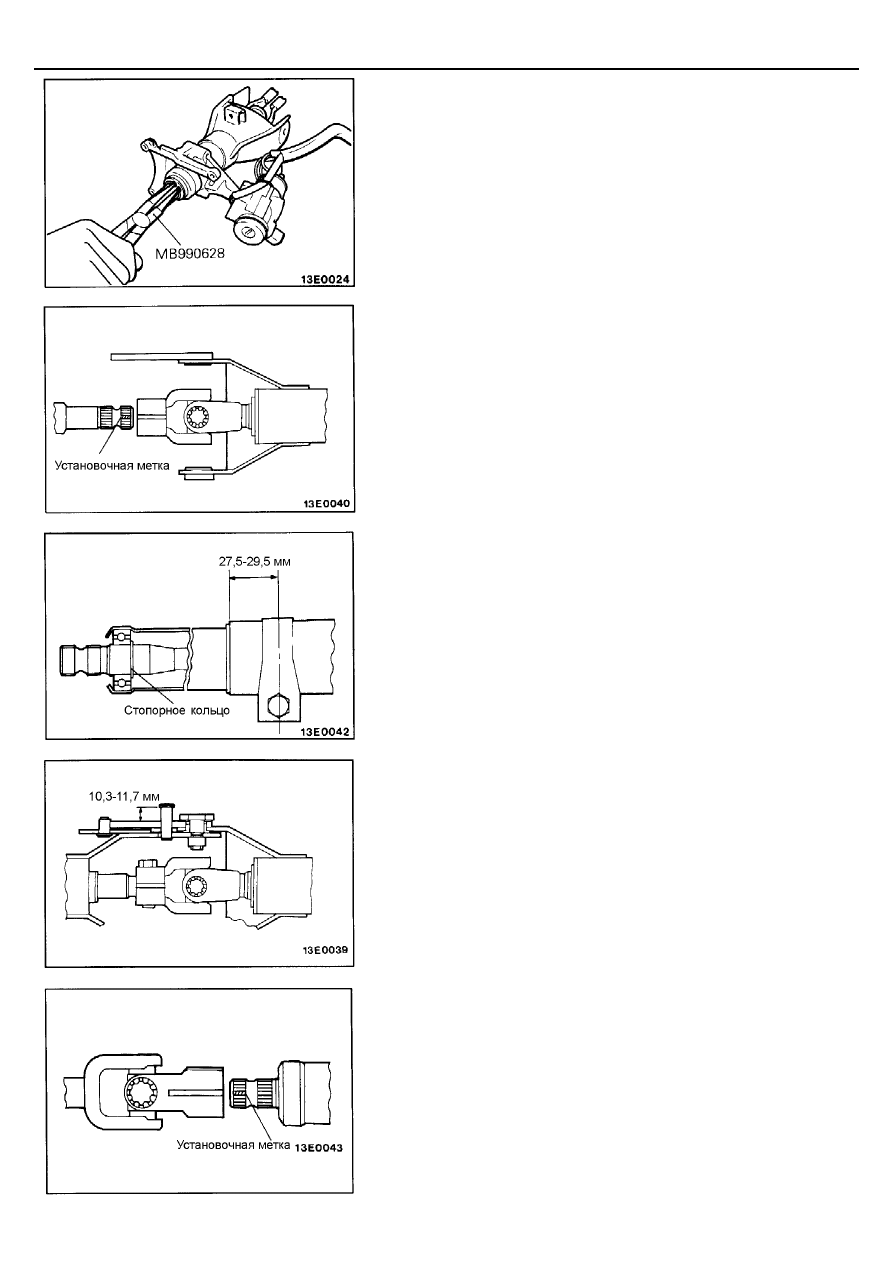

24.  УСТАНОВКА СТОПОРНОГО КОЛЬЦА

22.  УСТАНОВКА НИЖНЕГО ВАЛА РУЛЕВОГО

УПРАВЛЕНИЯ

При установке совместите установочную метку (желтая линия) на
нижнем валу с пазом в карданном шарнире верхнего вала рулевого
управления.

19.  УСТАНОВКА НИЖНЕЙ ТРУБЫ РУЛЕВОЙ КОЛОНКИ

/18. УСТАНОВКА ХОМУТА

(1)  Вставьте нижнюю трубу в нижнюю часть рулевой колонки до

касания подшипником стопорного кольца на нижнем валу
рулевого управления.

(2) Установите хомут в положении, показанном на рисунке.

17.  УСТАНОВКА ШТИФТА С ОТВЕРСТИЕМ ПОД ШПЛИНТ

Забейте штифт с отверстием под шплинт так, чтобы выступание
штифта было в пределах значения, указанного на рисунке.

1.  УСТАНОВКА КАРДАННОГО ВАЛА РУЛЕВОГО

УПРАВЛЕНИЯ

При установке совместите паз в карданном шарнире с установочной
меткой (желтая линия) на нижнем валу рулевого управления.
