РУЛЕВОЕ УПРАВЛЕНИЕ

 –

Вал



рулевого управления



и рулевая колонка

37-15

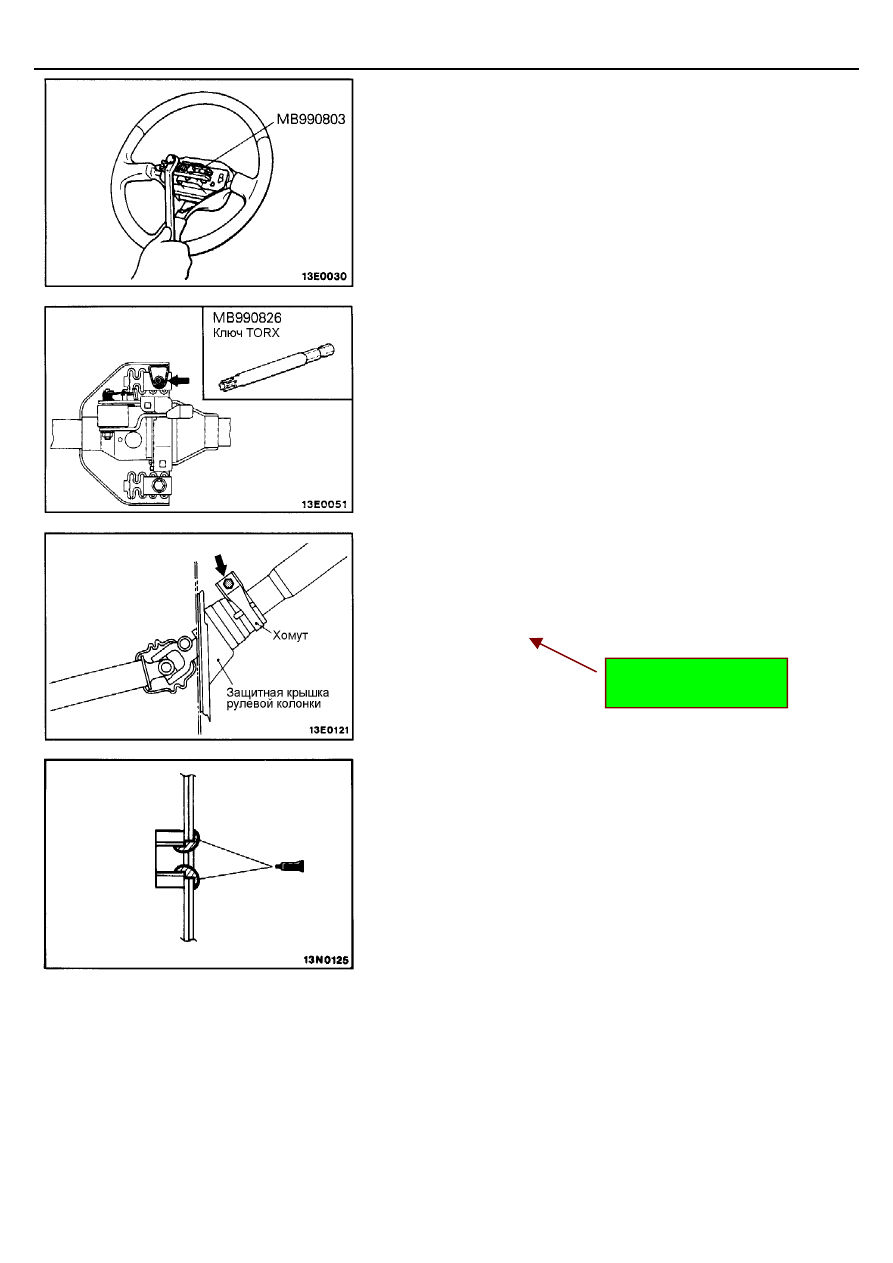

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

5.  СНЯТИЕ РУЛЕВОГО КОЛЕСА В СБОРЕ

10.  СНЯТИЕ СПЕЦИАЛЬНОГО ВИНТА

Отверните специальный винт с помощью специального инструмента

.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

12.  УСТАНОВКА РУЛЕВОЙ КОЛОНКИ И ВАЛА РУЛЕВОГО

УПРАВЛЕНИЯ В СБОРЕ

Никогда не ослабляйте болт хомута, указанный стрелкой на рисунке,
при установке рулевой колонки и вала рулевого управления в сборе
со стороны кузова.

9.  УСТАНОВКА БОЛТА КРЕПЛЕНИЯ ЗАЩИТНОЙ

КРЫШКИ

Перед установкой болта нанесите рекомендованный герметик в
установочное отверстие в наклонной панели для ног водителя.

Прим.перев.: может быть
"со стороны салона".

РУЛЕВОЕ УПРАВЛЕНИЕ

 –

Вал



рулевого управления



и рулевая колонка

37-16

РАЗБОРКА И СБОРКА

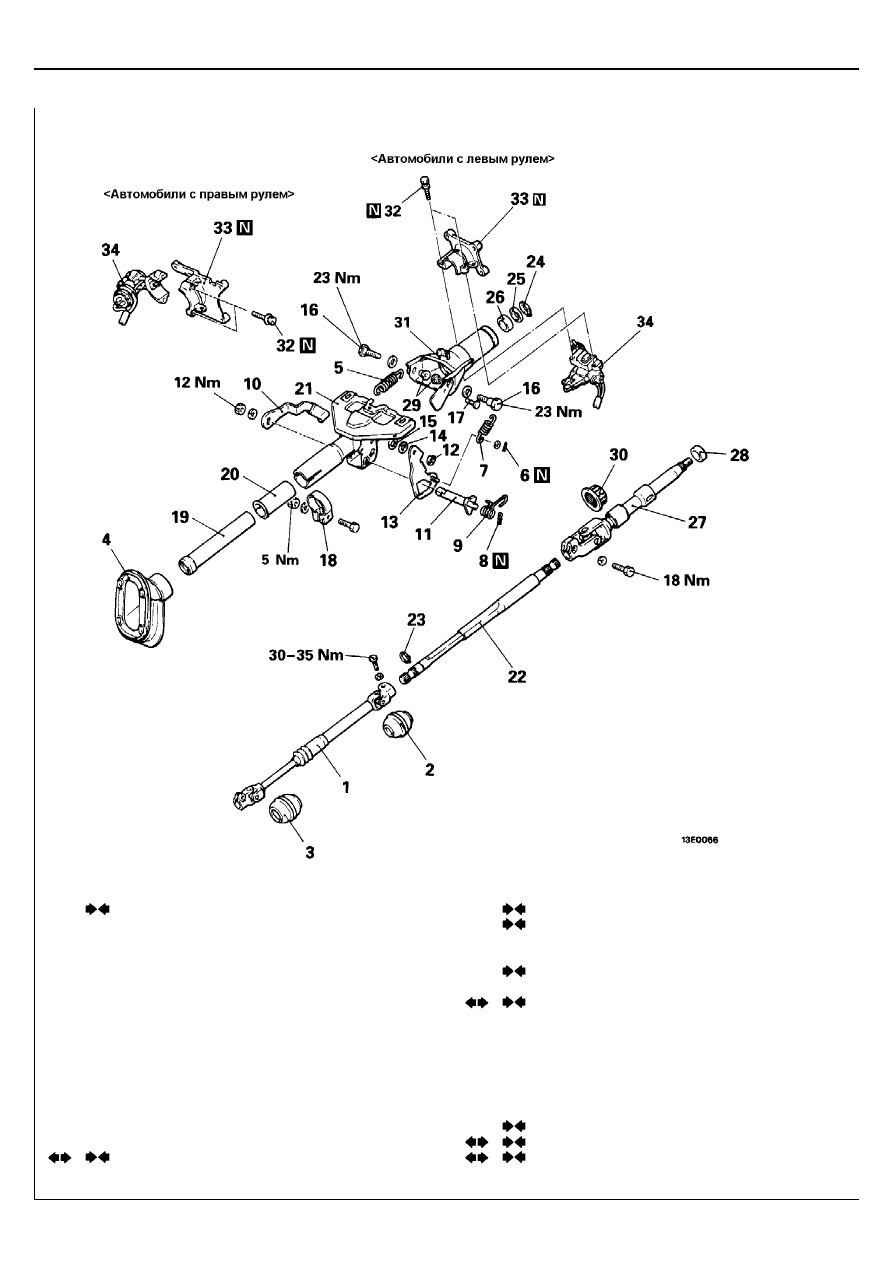

<Модели без дополнительной системы безопасности (SRS)>

Последовательность разборки
1.  Карданный вал рулевого управления
2.  Верхний защитный кожух
3.  Нижний защитный кожух
4.  Защитная крышка рулевой колонки
5.  Возвратная пружина
6.  Шплинт
7.  Возвратная пружина
8.  Шплинт
9.  Возвратная пружина
10.  Рычаг регулировки наклона колонки
11.  Ось рычага
12.  Стопорное кольцо
13.  Стопорная пластина
14.  Шайба
15.  Пружинная шайба
16.  Болт
17.  Штифт с отверстием под шплинт

18.  Хомут
19.  Нижняя труба рулевой колонки
20.  Втулка рулевой колонки
21.  Нижняя часть рулевой колонки
22.  Нижний вал рулевого управления
23.  Стопорное кольцо
24.  Стопорное кольцо
25.  Ограничитель
26.  Распорная втулка подшипника
27.  Верхний вал рулевого управления
28.  Распорная втулка подшипника
29.  Втулка
30.  Подшипник
31.  Верхняя часть рулевой колонки
32.  Специальный болт
33.  Кронштейн замка рулевой колонки
34.  Замок рулевой колонки

РУЛЕВОЕ УПРАВЛЕНИЕ

 –

Вал рулевого управления и рулевая колонка

37-16-1

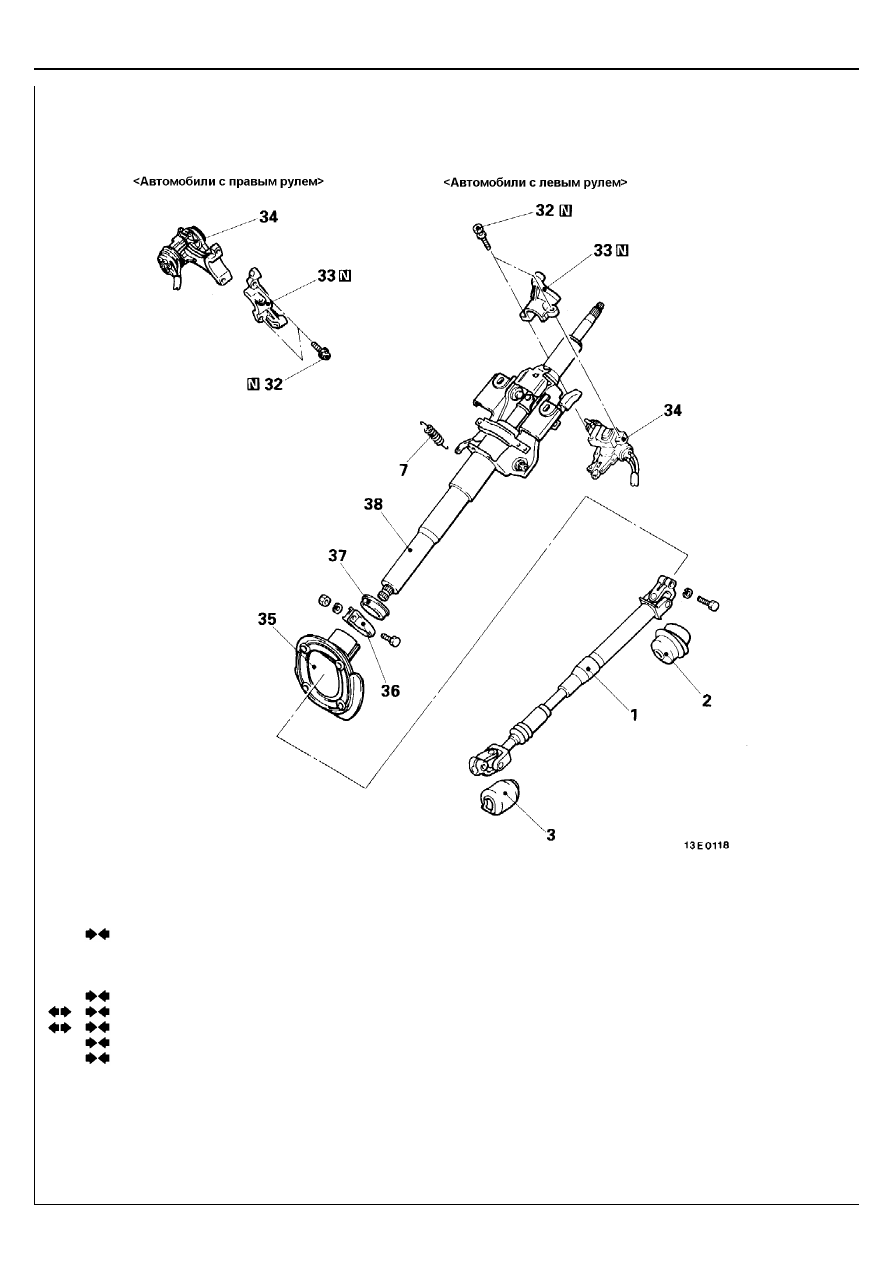

<Модели с дополнительной системой безопасности (SRS)>

Последовательность разборки
1.  Карданный вал рулевого управления
2.  Верхний защитный кожух
3.  Нижний защитный кожух
7.  Возвратная пружина
32.  Специальный болт
33.  Кронштейн замка рулевой колонки
34.  Замок рулевой колонки
35.  Защитная крышка рулевой колонки
36.  Хомут
37.  Втулка
38.  Рулевая колонка в сборе

37-16-2

ПРИМЕЧАНИЕ
