Mitsubishi Pajero (1991-1998 год). Руководство - часть 356

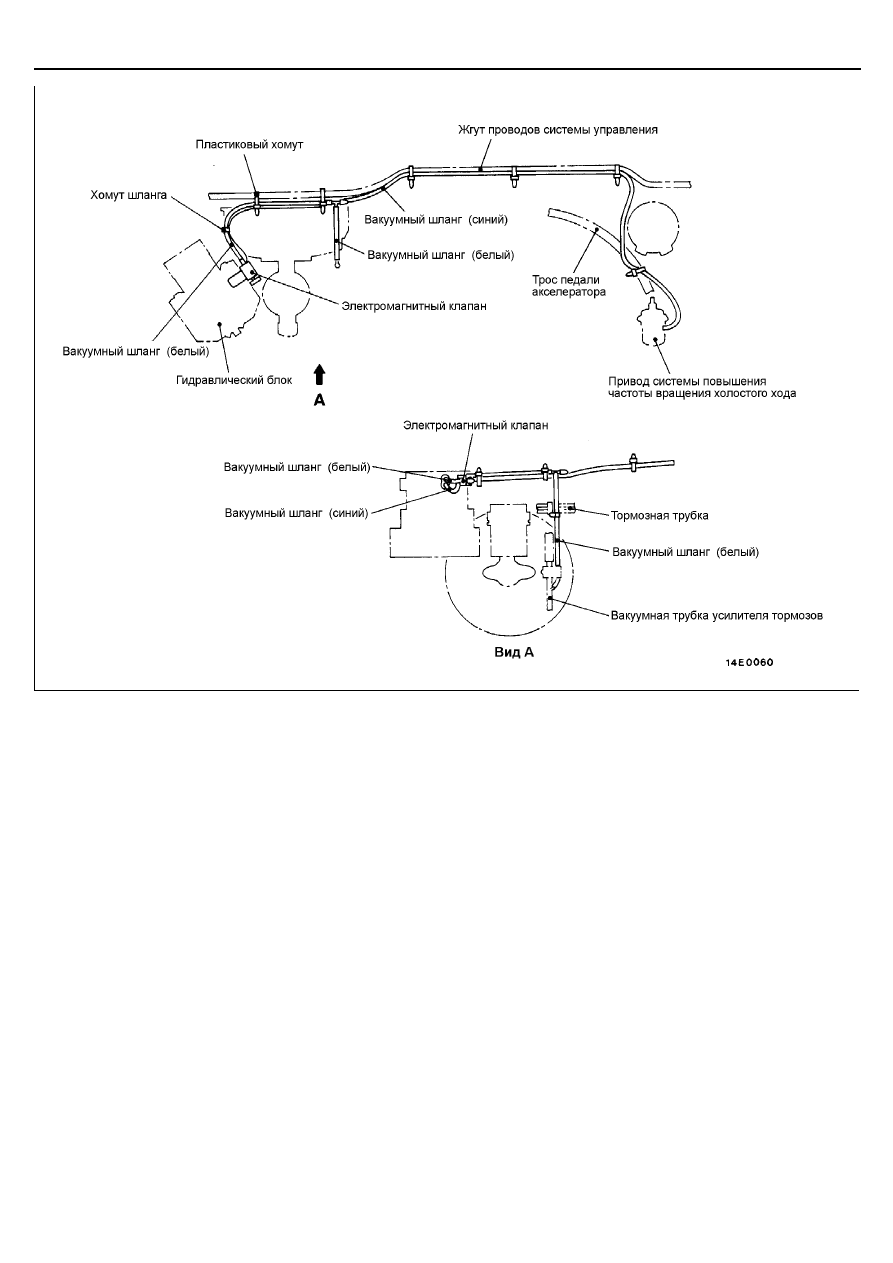

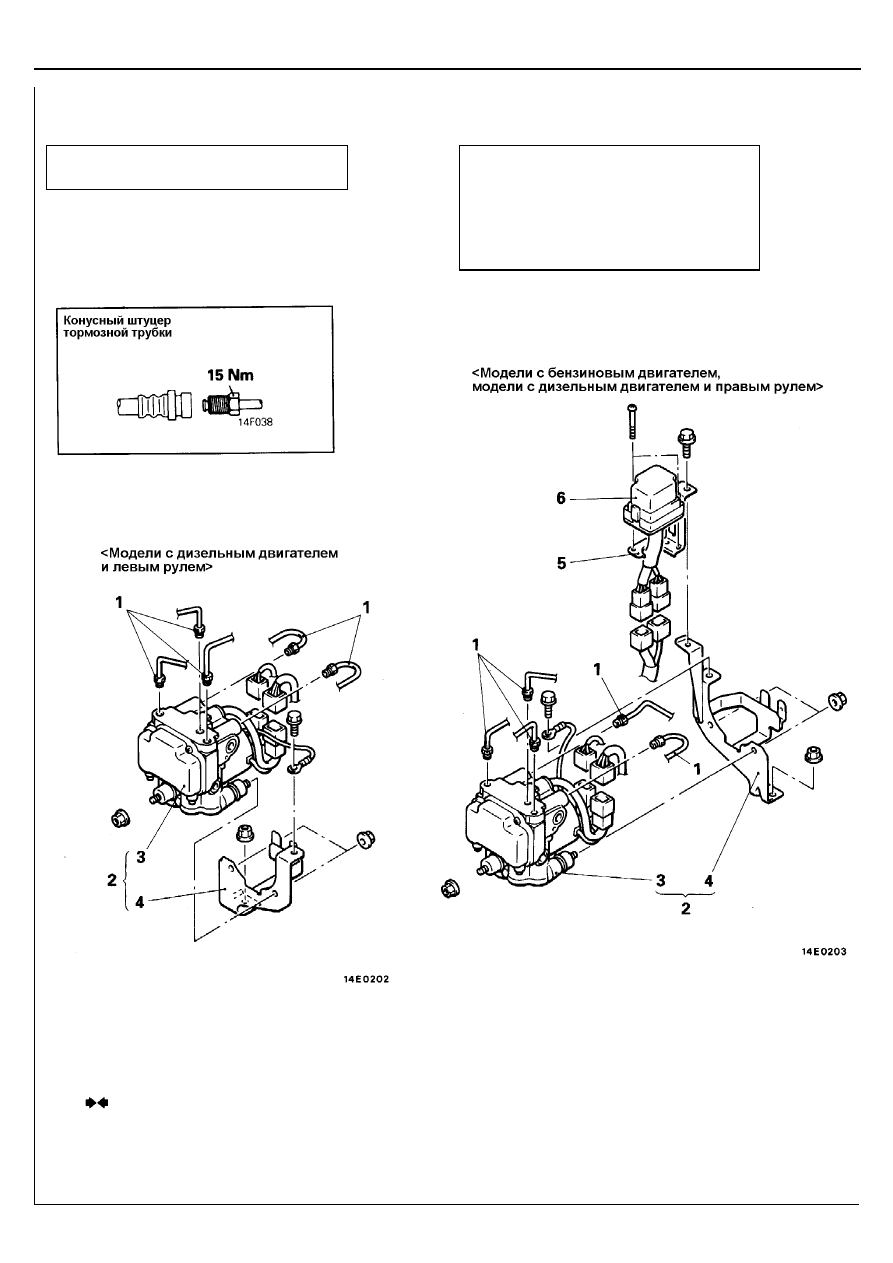

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Гидравлический блок <ABS>

35-78

<Автомобили с правым рулем>

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Гидравлический блок <ABS>

35-78-1

[Автомобили выпуска с Июня 1994]

Предварительные операции



Слив тормозной жидкости

Заключительные операции



Заливка тормозной жидкости



Удаление воздуха из гидропривода
тормозов (Смотрите страницу 35-41.)



Проверка гидравлического блока
с помощью тестера MUT-II
(Смотрите страницу 35-50.)

Последовательность снятия реле
1.

Тормозная трубка

2.

Гидравлический блок ABS в сборе

3.

Гидравлический блок ABS

4.

Кронштейн гидравлического блока ABS

5.

Кронштейн блока реле ABS

6.

Блок реле ABS в сборе

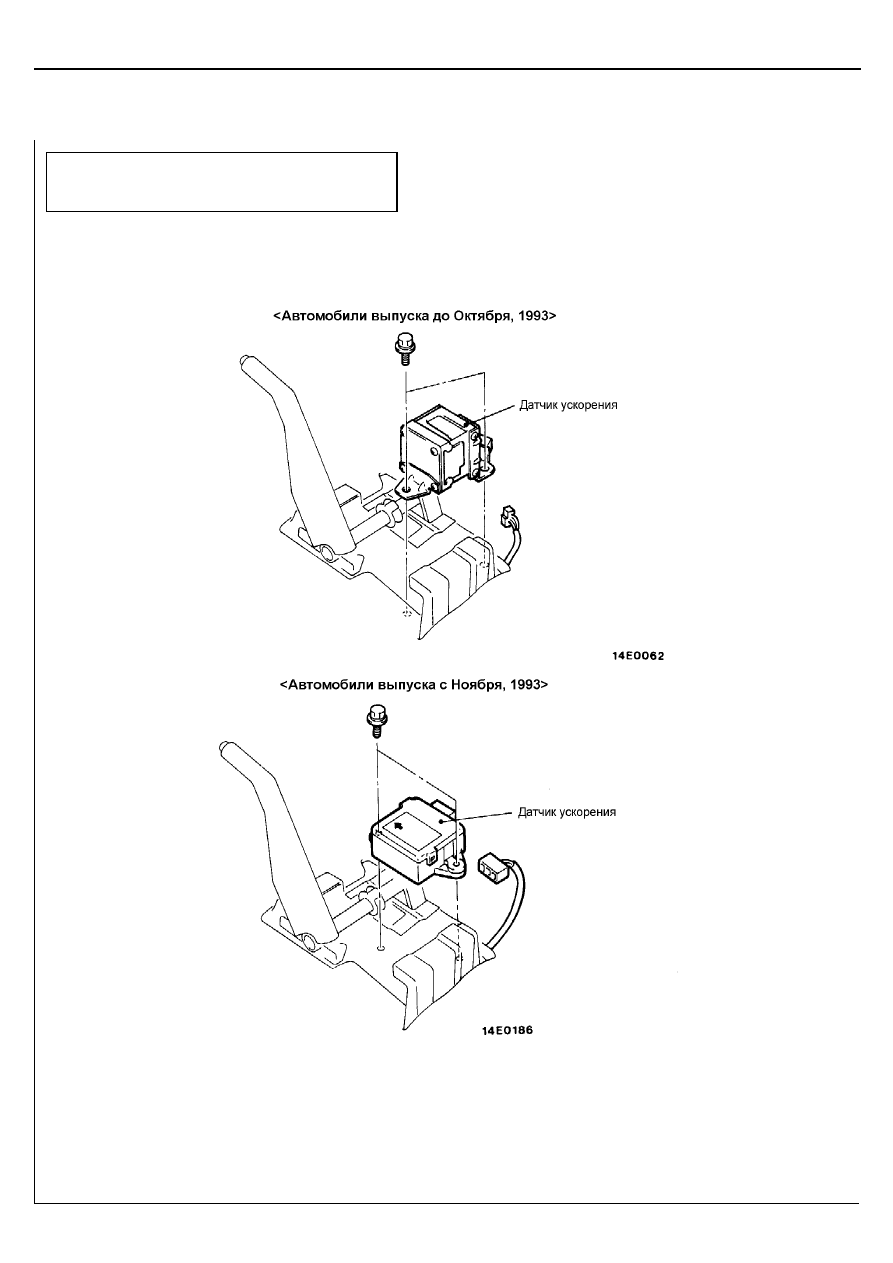

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Датчик ускорения <ABS>

35-78-2

ДАТЧИК УСКОРЕНИЯ <ABS>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции



Снятие и Установка напольной консоли
(Смотрите ГЛАВУ 52 – "Напольная консоль".)

Внимание:
Будьте осторожны при снятии датчика ускорения, не роняйте датчик
и не ударяйте его о другие детали.

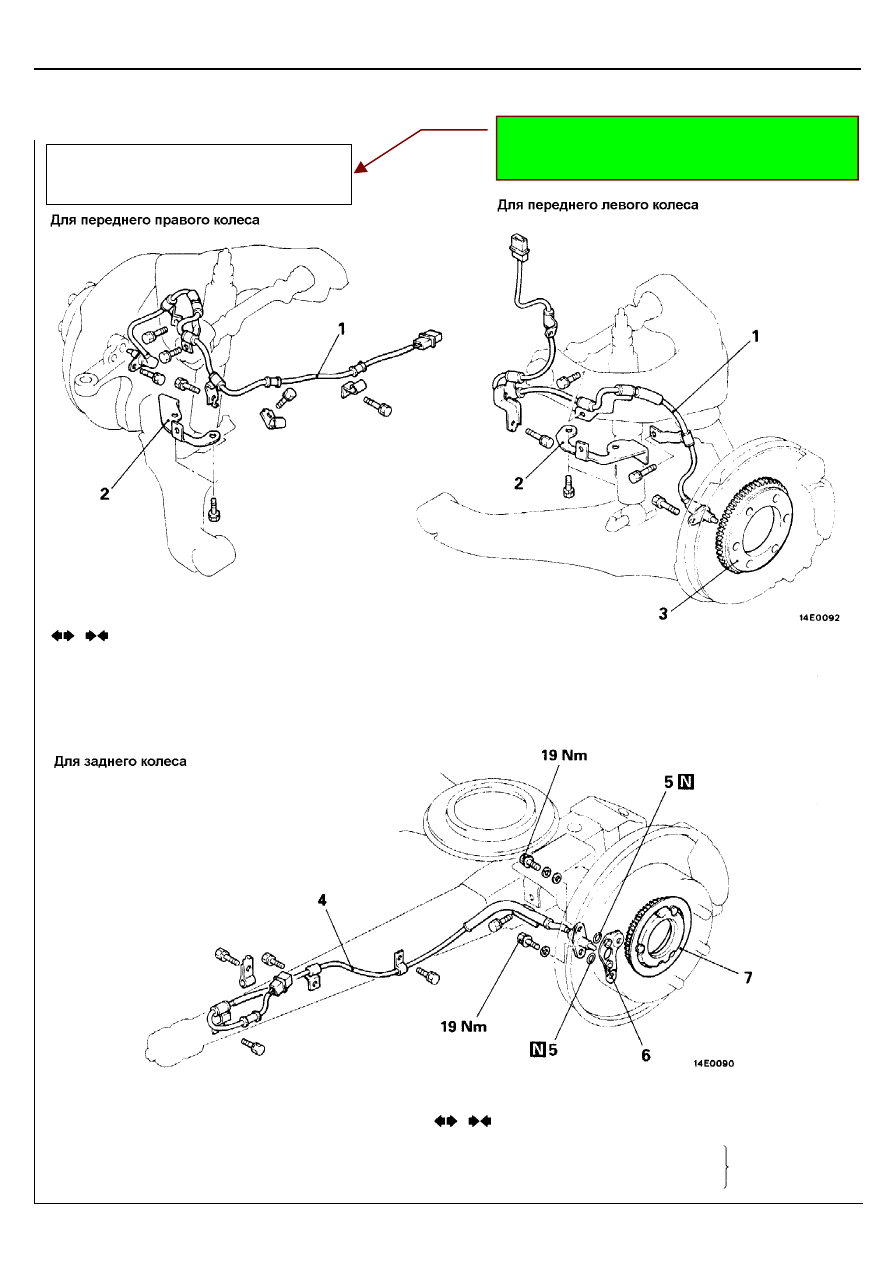

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Датчик частоты вращения
колеса <ABS>

35-79

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА <ABS>

СНЯТИЕ И УСТАНОВКА



Проверка антиблокировочной системы
тормозов (Смотрите страницу 35-48.)

Последовательность снятия датчика частоты
вращения переднего колеса
1.

Датчик частоты вращения переднего колеса

2.

Кронштейн крепления жгута проводов

3.

Ротор датчика частоты вращения переднего
колеса (Смотрите ГЛАВУ 26 – "Ступица
переднего колеса".)

Прим.перев.: ОПЕЧАТКА!
здесь должно быть: Проверка напряжения на выходе
датчика частоты вращения колеса

<

A.B.S.

>

Последовательность снятия датчика частоты
вращения заднего колеса
4.

Датчик частоты вращения заднего колеса

5.

Уплотнительное кольцо

6.

Кронштейн крепления датчика

7.

Ротор датчика частоты
вращения заднего колеса

(Смотрите ГЛАВУ
27 – "Полуось")
