РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Передние дисковые тормоза

35-70

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

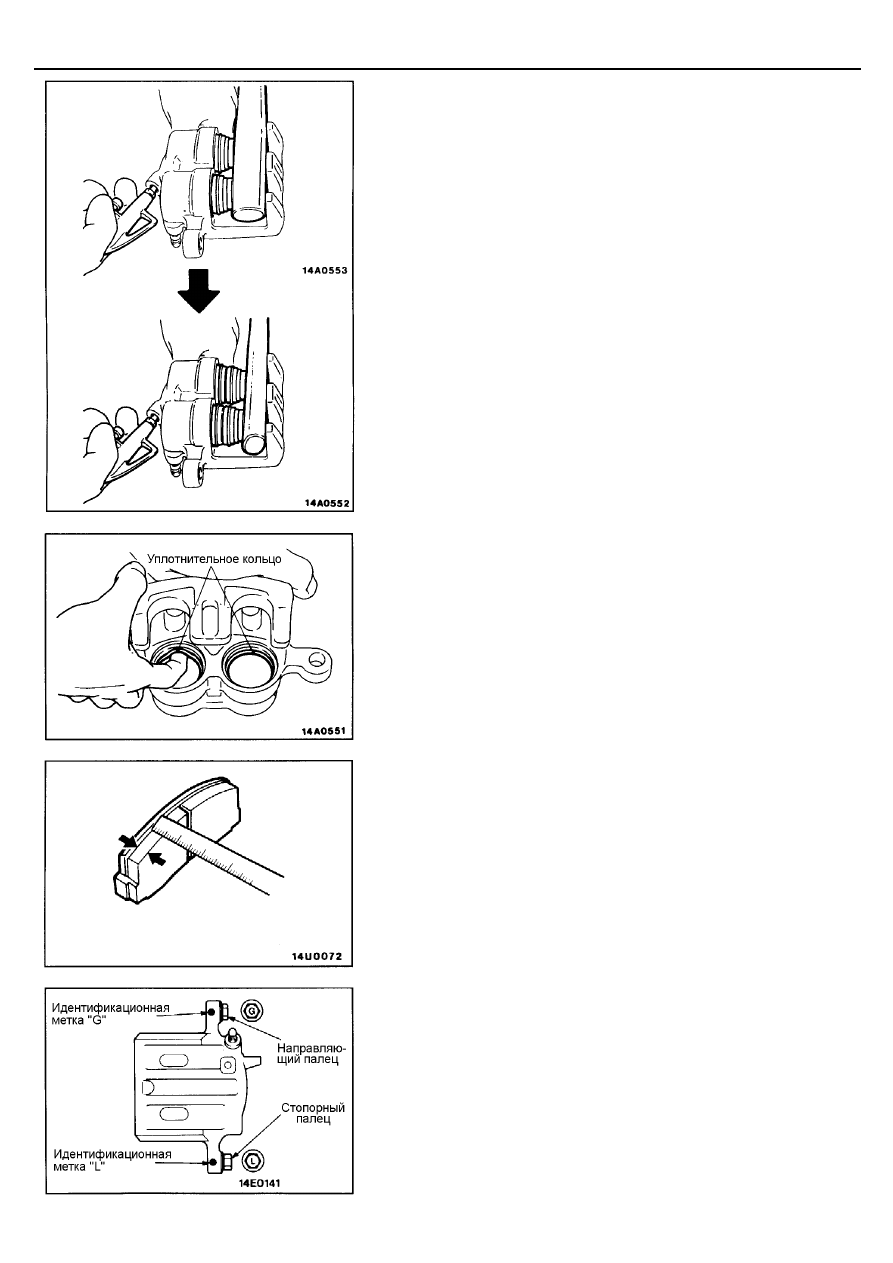

7. СНЯТИЕ ПЫЛЬНИКА ПОРШНЯ /8. СНЯТИЕ ПОРШНЯ

С помощью ручного насоса подайте сжатый воздух в отверстие для
подсоединения тормозного шланга, снимите поршень и пыльник
поршня.
Внимание
Будьте осторожны при снятии поршня, постепенно подавайте
сжатый воздух, одновременно регулируя выступание двух
поршней рукояткой молотка с пластиковым бойком так, чтобы
поршни медленно вышли из суппорта.
Не извлекайте только один поршень полностью, так как если
второй поршень остался в суппорте, то извлечь его будет
невозможно.

9. СНЯТИЕ УПЛОТНИТЕЛЬНОГО КОЛЬЦА ПОРШНЯ

(1) Пальцем извлеките уплотнительное кольцо поршня.

Внимание
Для предотвращения повреждения внутренней поверхности
рабочего тормозного цилиндра не применяйте плоскую
отвертку либо другой инструмент.

(2) Промойте поверхности поршня и цилиндра трихлорэтиленом,

спиртом или рекомендованной тормозной жидкостью.
Рекомендуемая тормозная жидкость: DOT3 или DOT4

ПРОВЕРКА

ИЗНОС НАКЛАДКИ ТОРМОЗНОЙ КОЛОДКИ

Измерьте толщину накладки тормозной колодки в самом узком и
изношенном месте. Замените тормозную колодку в сборе, если толщина
накладки меньше предельно допустимого значения.
Номинальное значение: 10,0

мм

Предельно допустимое значение:

2,0 мм

Внимание
1.

Если толщина накладки любой колодки меньше предельно
допустимого значения, то замените тормозные колодки
комплектом, кроме того, одновременно замените тормозные
колодки на противоположном колесе.

2.

Если есть заметная разница в толщине накладок тормозных
колодок с левой и с правой сторон, то проверьте состояние
подвижных частей суппорта.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

2. УСТАНОВКА НАПРАВЛЯЮЩЕГО ПАЛЬЦА

/1. УСТАНОВКА СТОПОРНОГО ПАЛЬЦА

Установите направляющий и стопорный пальцы, как показано на
рисунке так, чтобы идентификационные метки на головках
направляющего ("G") и стопорного ("L") пальцев совпали с
соответствующими метками на суппорте.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Задние дисковые тормоза

35-71

ЗАДНИЕ ДИСКОВЫЕ ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

ПРОВЕРКА

ТОРМОЗНОЙ ДИСК



Проверьте износ тормозного диска. (Смотрите страницу 35-45.)



Проверьте биение тормозного диска. (Смотрите страницу 35-45.)



Проверьте тормозной диск на отсутствие повреждений.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

2. УСТАНОВКА СУППОРТА В СБОРЕ ДЛЯ ЗАДНЕГО

ДИСКОВОГО ТОРМОЗА

Процедура установки суппорта в сборе для заднего дискового
тормоза полностью аналогична процедуре установки суппорта в сборе
для переднего дискового тормоза. (Смотрите страницу 35-67.)



Слив тормозной жидкости

Заключительные операции



Заливка тормозной жидкости



Удаление воздуха из гидропривода
тормозов (Смотрите страницу 35-41.)

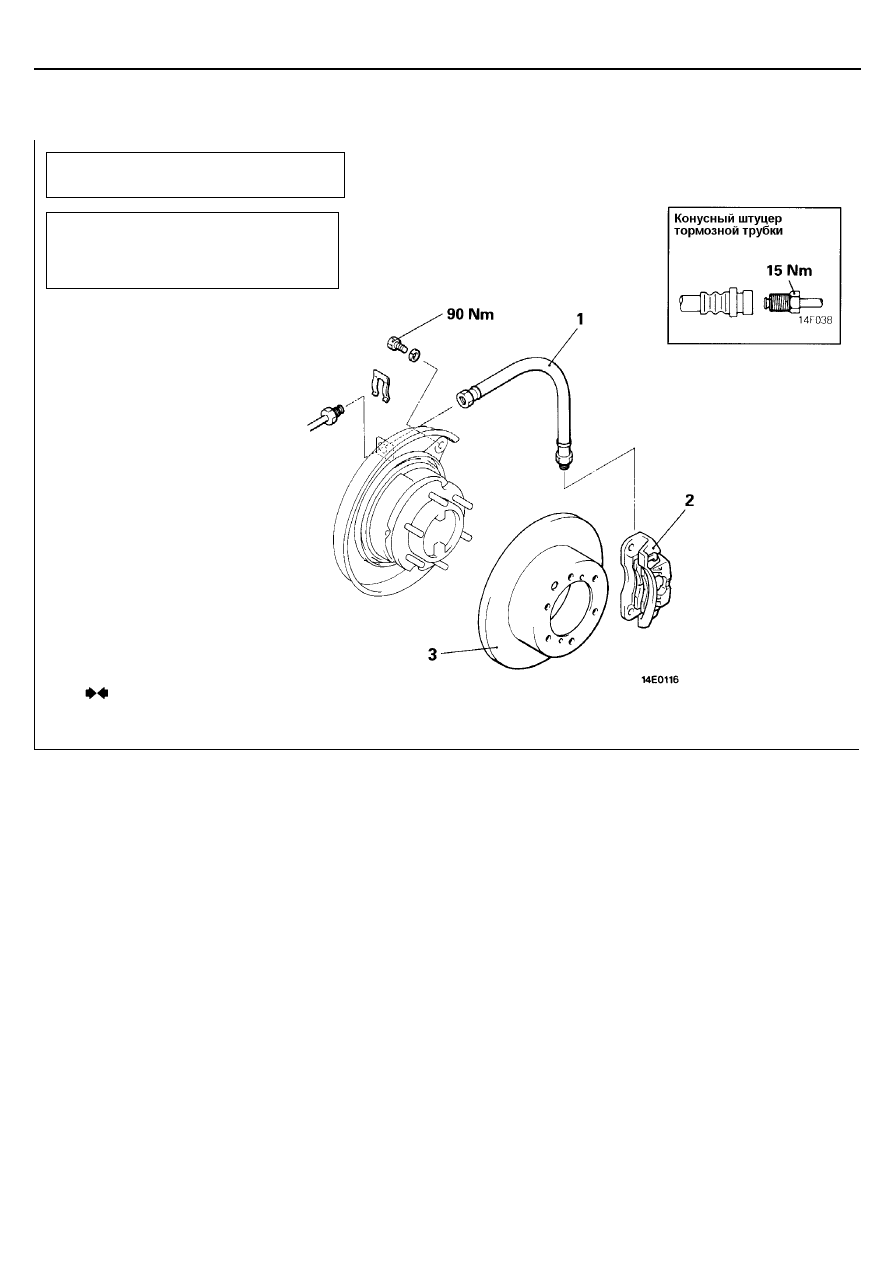

Последовательность снятия
1.

Тормозной шланг

2.

Суппорт в сборе для заднего
дискового тормоза

3.

Тормозной диск

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Задние дисковые тормоза

35-72

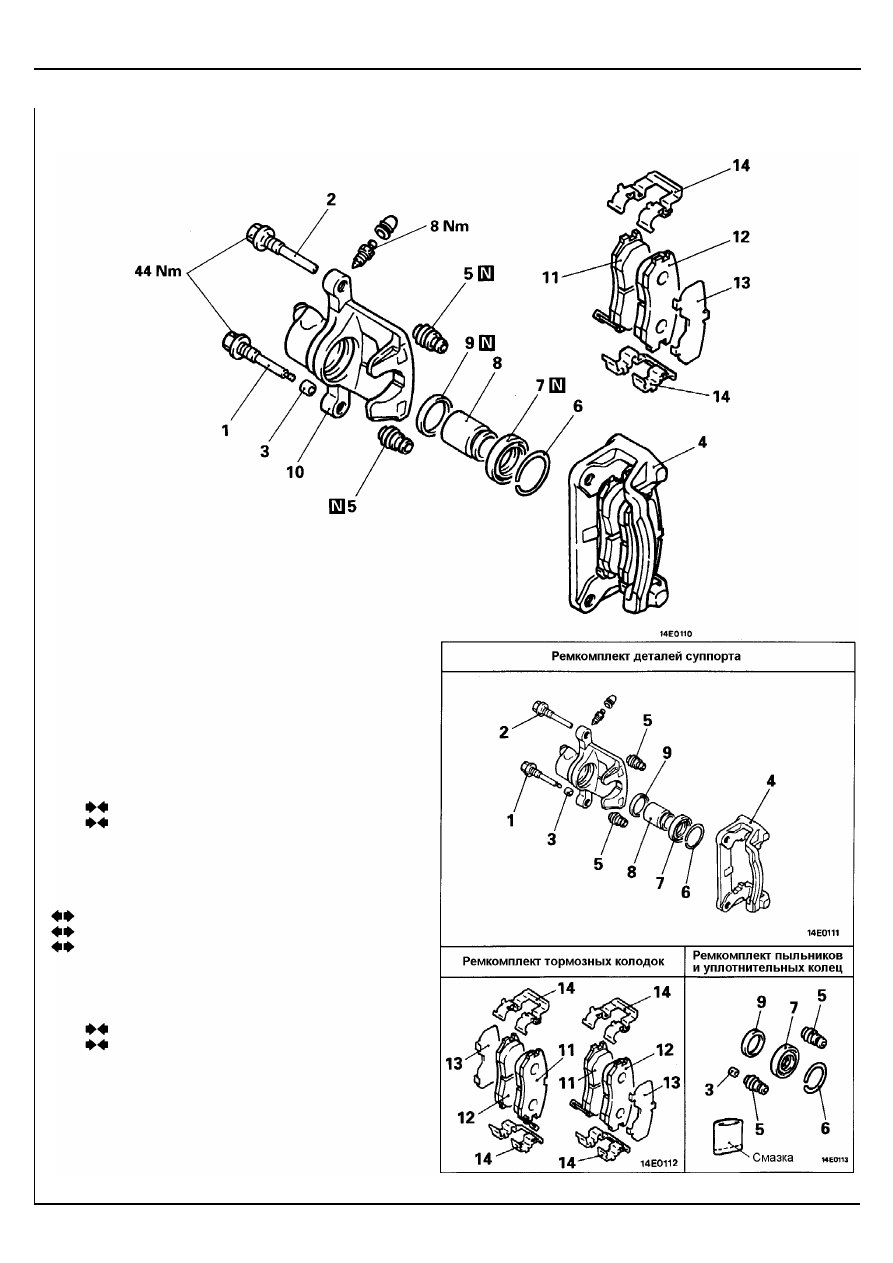

РАЗБОРКА И СБОРКА

Стопорный палец

2.

Направляющий палец

3.

Втулка

4.

Скоба суппорта (с тормозными колодками,
фиксаторами и прокладкой в сборе)

5.

Пыльник пальца

6.

Хомут пыльника

7.

Пыльник поршня

8.

Поршень

9.

Уплотнительное кольцо поршня

10. Суппорт

Последовательность снятия тормозных
колодок
1.

Стопорный палец

2.

Направляющий палец

3.

Втулка

4.

Скоба суппорта (с тормозными колодками,
фиксаторами и прокладкой в сборе)

11. Тормозная колодка и индикатор износа в

сборе

12. Тормозная колодка в сборе
13. Наружная прокладка
14. Фиксатор

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Задние дисковые тормоза

35-73

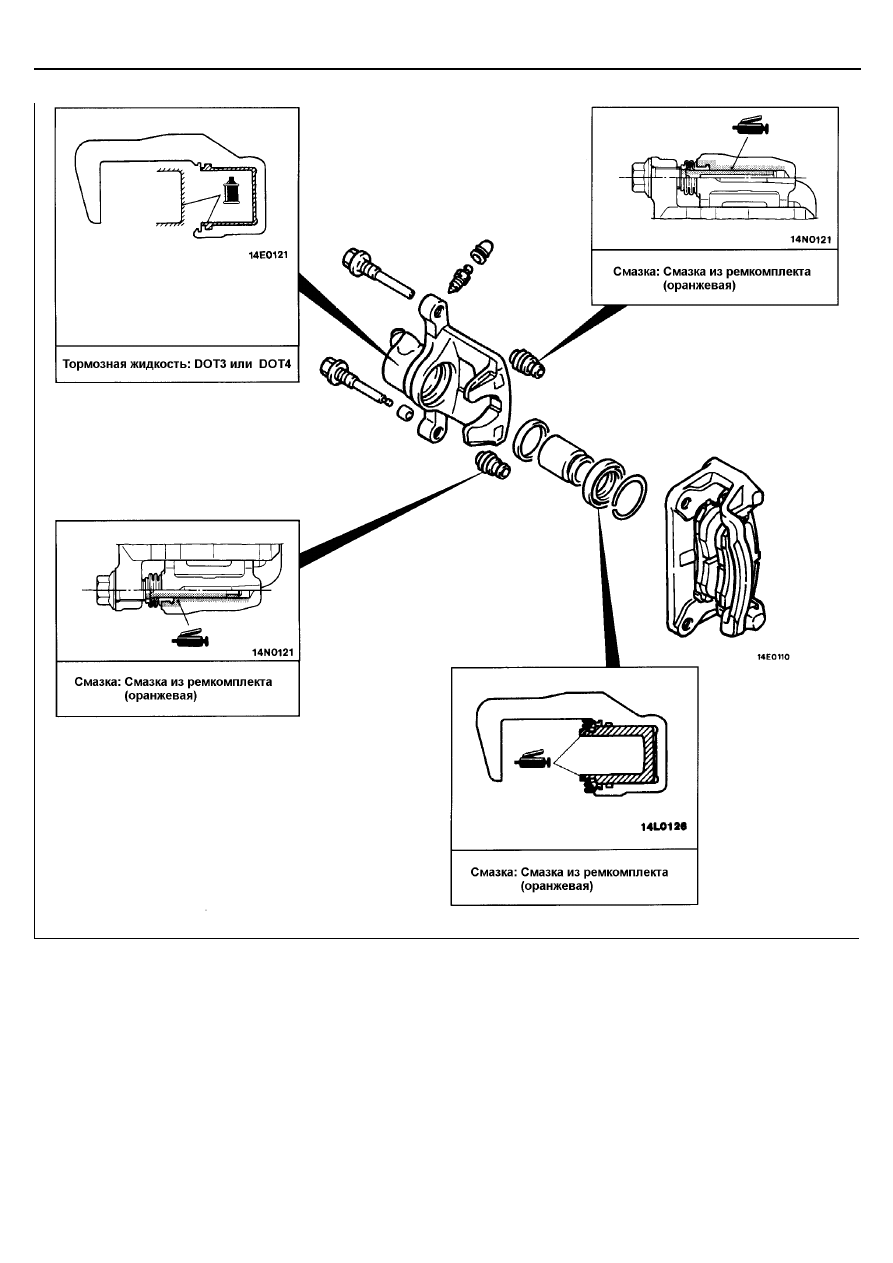

КАРТА ТОЧЕК НАНЕСЕНИЯ СМАЗКИ
