Mitsubishi Pajero (1991-1998 год). Руководство - часть 353





РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Магистрали тормозной системы
/ Передние дисковые тормоза

35-66

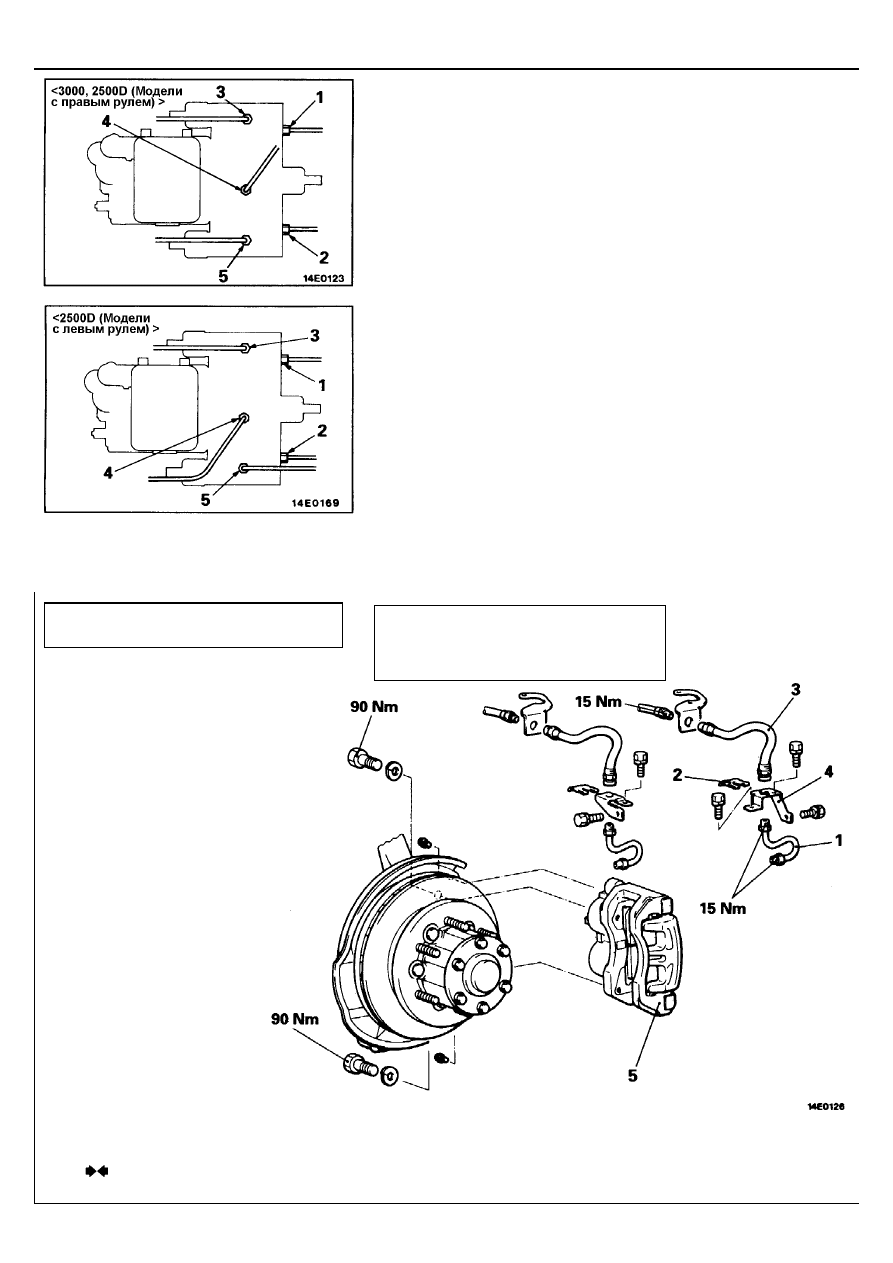

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

ПОДСОЕДИНЕНИЕ ТОРМОЗНЫХ ТРУБОК К
ГИДРАВЛИЧЕСКОМУ БЛОКУ ABS

Подсоедините трубки к гидравлическому блоку, как показано на рисунке.
1.

От главного тормозного цилиндра к гидравлическому блоку (для
задних тормозных механизмов)

2.

От главного тормозного цилиндра к гидравлическому блоку (для
передних тормозных механизмов)

3.

От гидравлического блока к задним тормозным механизмам

4.

От гидравлического блока к переднему правому тормозному механизму

5.

От гидравлического блока к переднему левому тормозному механизму

ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

Предварительные операции



Слив тормозной жидкости

Заключительные операции



Заливка тормозной жидкости и
Удаление воздуха из гидропривода
тормозов (Смотрите страницу 35-41.)

Последовательность снятия
1.

Тормозная трубка

2.

Фиксатор

3.

Тормозной шланг

4.

Кронштейн тормозного шланга

5.

Суппорт в сборе для переднего дискового
тормоза

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Передние дисковые тормоза

35-67

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

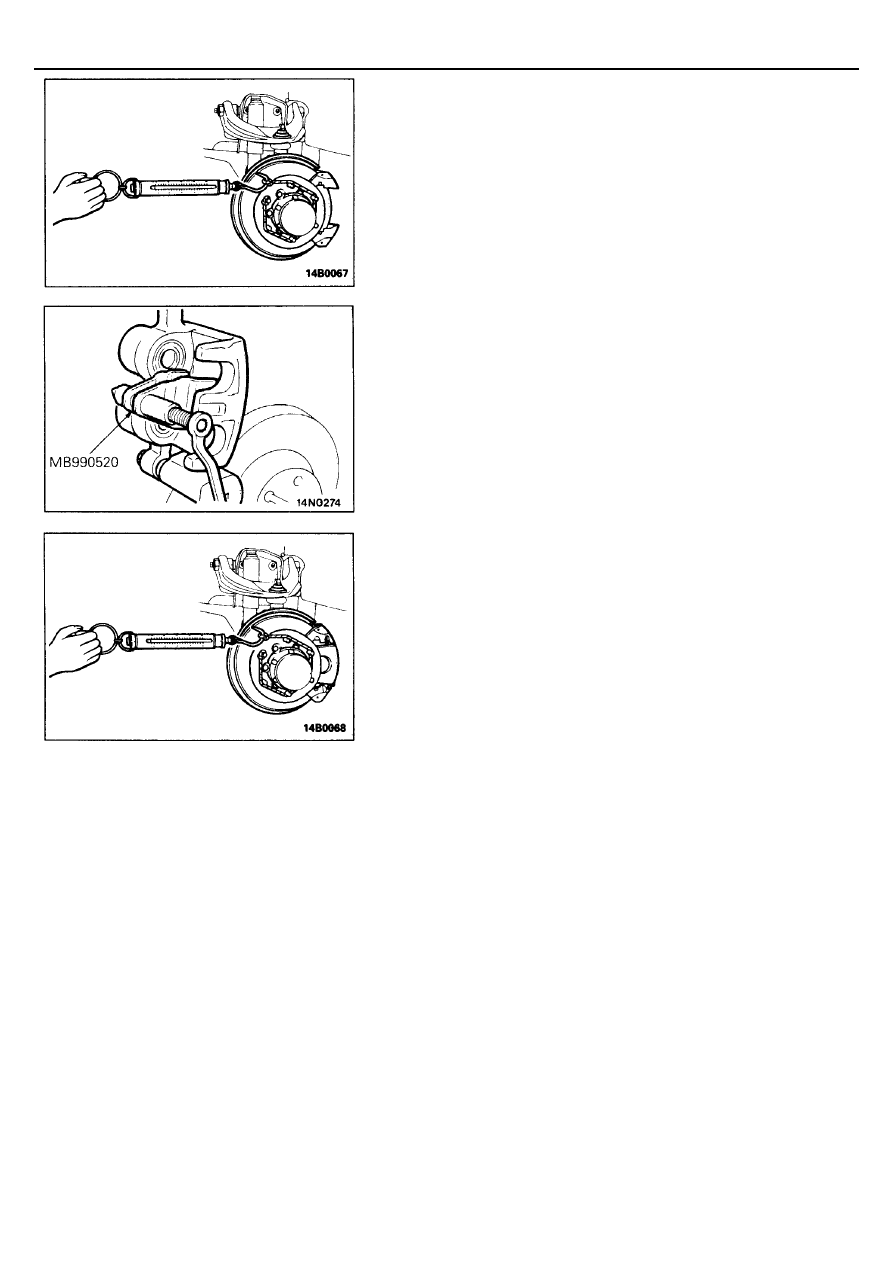

5.  УСТАНОВКА СУППОРТА В СБОРЕ ДЛЯ ПЕРЕДНЕГО

ДИСКОВОГО ТОРМОЗА

После установки суппорта в сборе для переднего дискового тормоза
проверьте усилие сопротивления вращению ступицы колеса (с
установленным тормозом) в соответствии со следующей процедурой.
(1) С помощью пружинного динамометра измерьте сопротивление

вращению ступицы колеса в направлении движения вперед,
когда тормозные колодки не установлены.

(2) После установки тормозного суппорта на поворотный кулак

заведите поршень в суппорт с помощью специального
инструмента. Установите суппорт на место.

(3) Запустите двигатель и два - три раза сильно нажмите на педаль

тормоза, затем заглушите двигатель.

(4) Прокрутите тормозной диск в направлении движения вперед

примерно на 10 оборотов.

(5) С помощью пружинного динамометра измерьте сопротивление

вращению ступицы колеса при вращении в направлении
движения вперед.

(6) Вычислите величину усилия сопротивления вращению ступицы

колеса с установленным дисковым тормозом (разницу между
значениями, измеренными в пункте 5 и в пункте 1).
Номинальное значение:   57 Н или меньше

(7) Если усилие сопротивления вращению больше номинального

значения, то разберите рабочий цилиндр и очистите поршень.
Проверьте отсутствие коррозии или износа уплотнительного
кольца поршня.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Передние дисковые тормоза

35-68

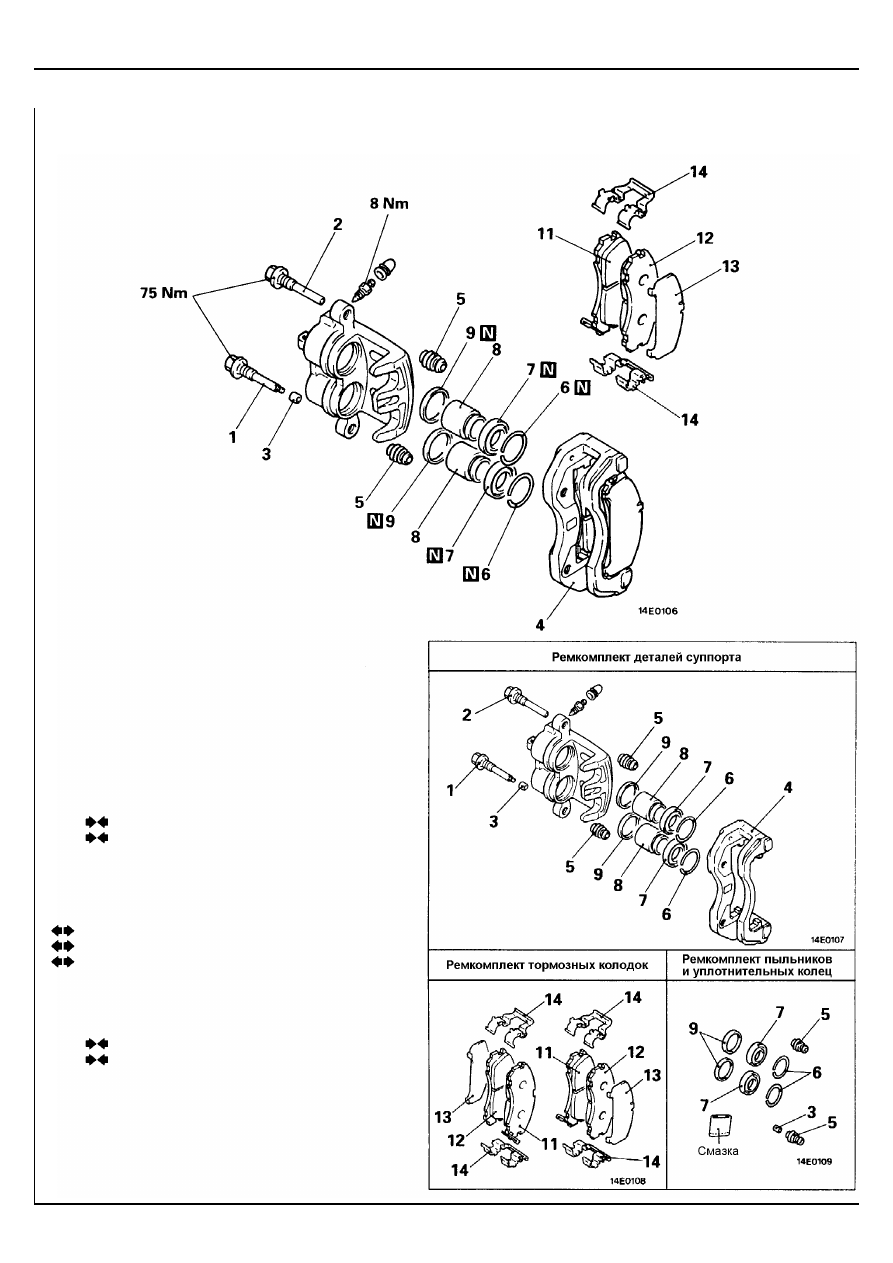

РАЗБОРКА И СБОРКА

Стопорный палец

2.

Направляющий палец

3.

Втулка

4.

Скоба суппорта (с тормозными колодками,
фиксаторами и прокладкой в сборе)

5.

Пыльник пальца

6.

Хомут пыльника

7.

Пыльник поршня

8.

Поршень

9.

Уплотнительное кольцо поршня

10. Суппорт

Последовательность снятия тормозных
колодок
1.

Стопорный палец

2.

Направляющий палец

3.

Втулка

4.

Скоба суппорта (с тормозными колодками,
фиксаторами и прокладкой в сборе)

11. Тормозная колодка и индикатор износа в

сборе

12. Тормозная колодка в сборе
13. Наружная прокладка
14. Фиксатор

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Передние дисковые тормоза

35-69

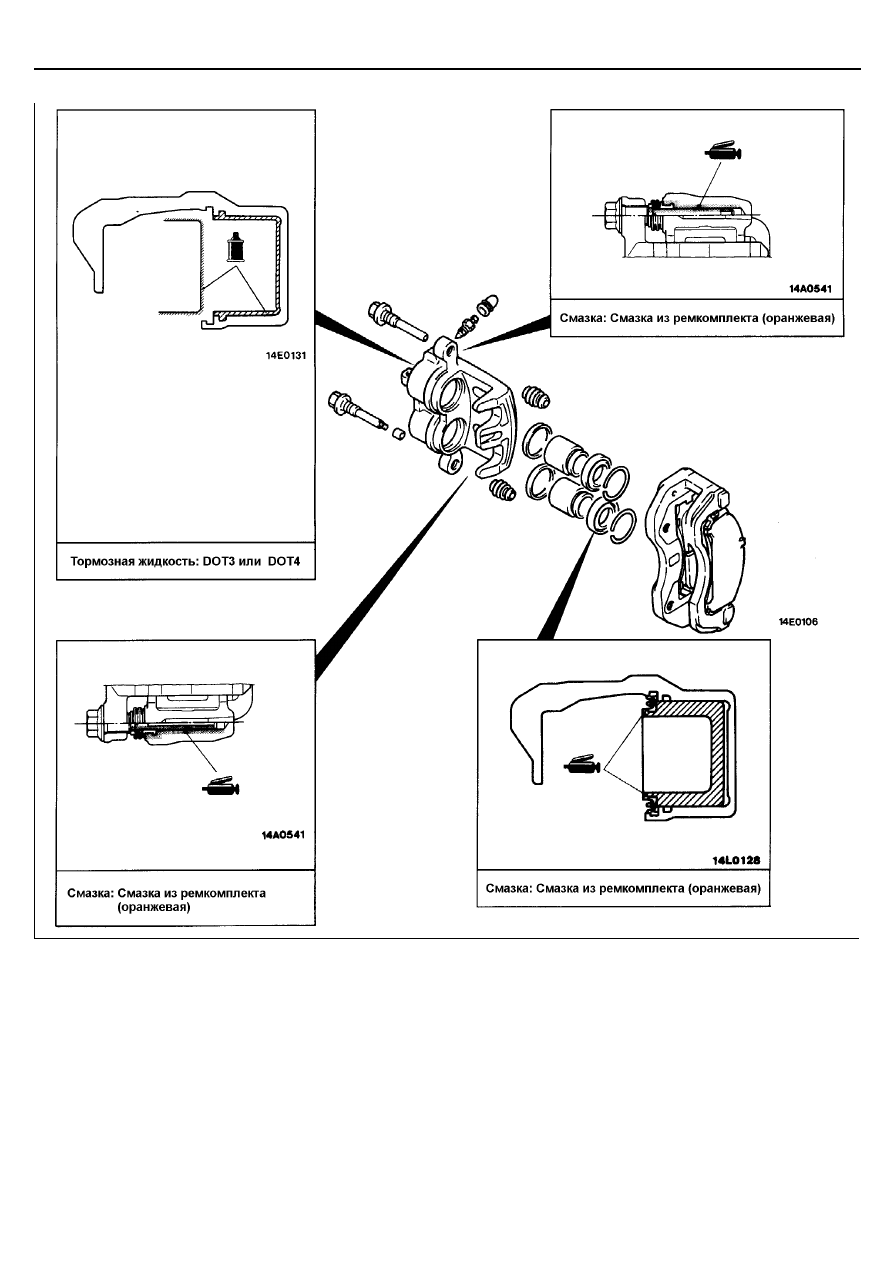

КАРТА ТОЧЕК НАНЕСЕНИЯ СМАЗКИ
