РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Магистрали тормозной системы

35-62

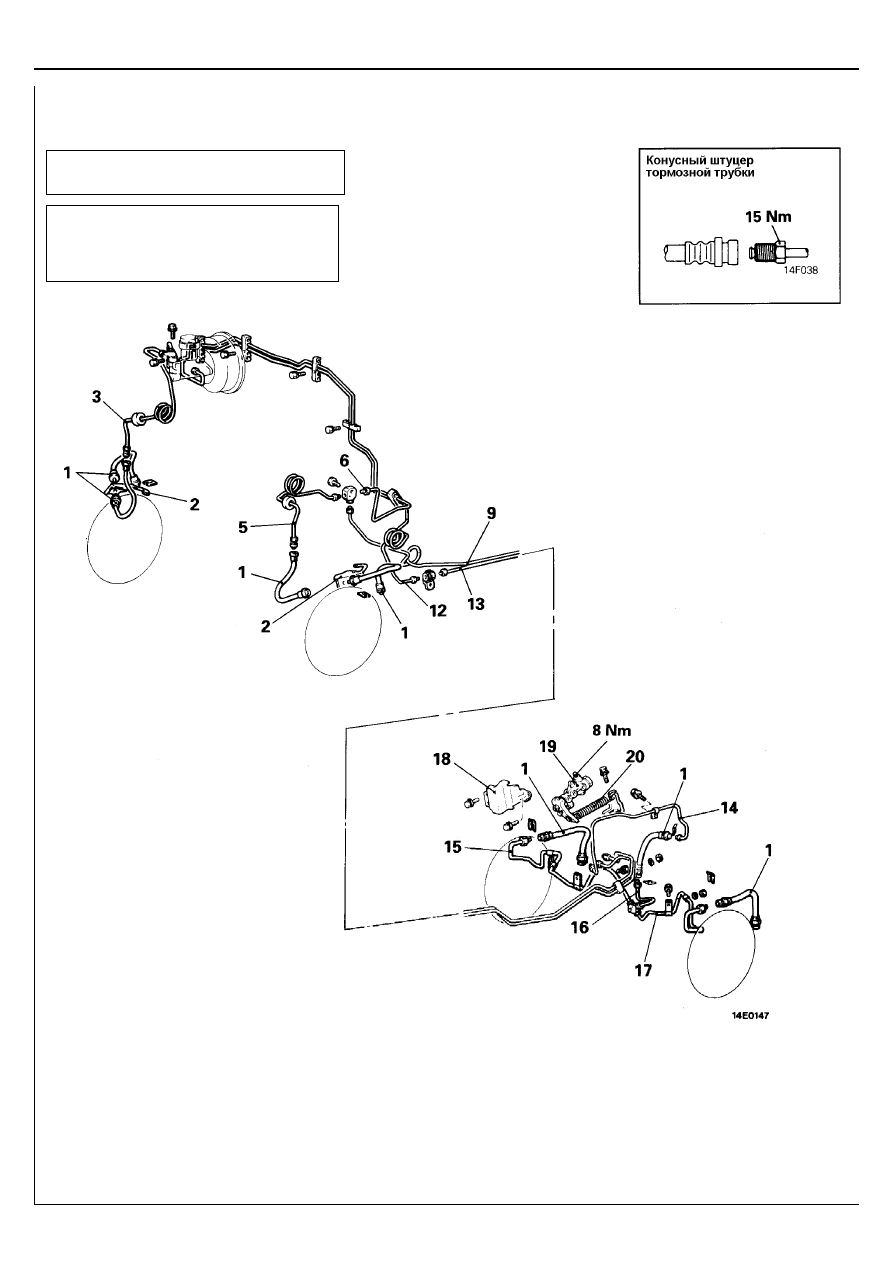

<Автомобили c ABS>

<2500D>

Тормозной шланг

2.

Кронштейн тормозного шланга

3.

Тормозная трубка (правая передняя)

4.

Тормозная трубка (правая передняя 1)

5.

Тормозная трубка (левая передняя)

7.

Тормозная трубка (А)

8.

Тормозная трубка (В)

9.

Тормозная трубка (вдоль пола)

12. Тормозная трубка (главная 1)
13. Тормозная трубка (главная 2)
14. Тормозная трубка (главная 3)
15. Тормозная трубка (правая задняя)
16. Тормозная трубка (центральная задняя)
17. Тормозная трубка (левая задняя)
18. Защитный кожух
19. Регулятор давления задних тормозов
20. Пружина датчика загрузки автомобиля для

регулятора давления задних тормозов

Внимание
Не разбирайте регулятор давления задних тормозов,
поскольку его работа зависит от нагрузки на пружину
датчика загрузки автомобиля.

Предварительные операции

•



Слив тормозной жидкости

Заключительные операции

•



Заливка тормозной жидкости

•



Удаление воздуха из гидропривода
тормозов (Смотрите страницу 35-41.)

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Магистрали тормозной системы

35-63

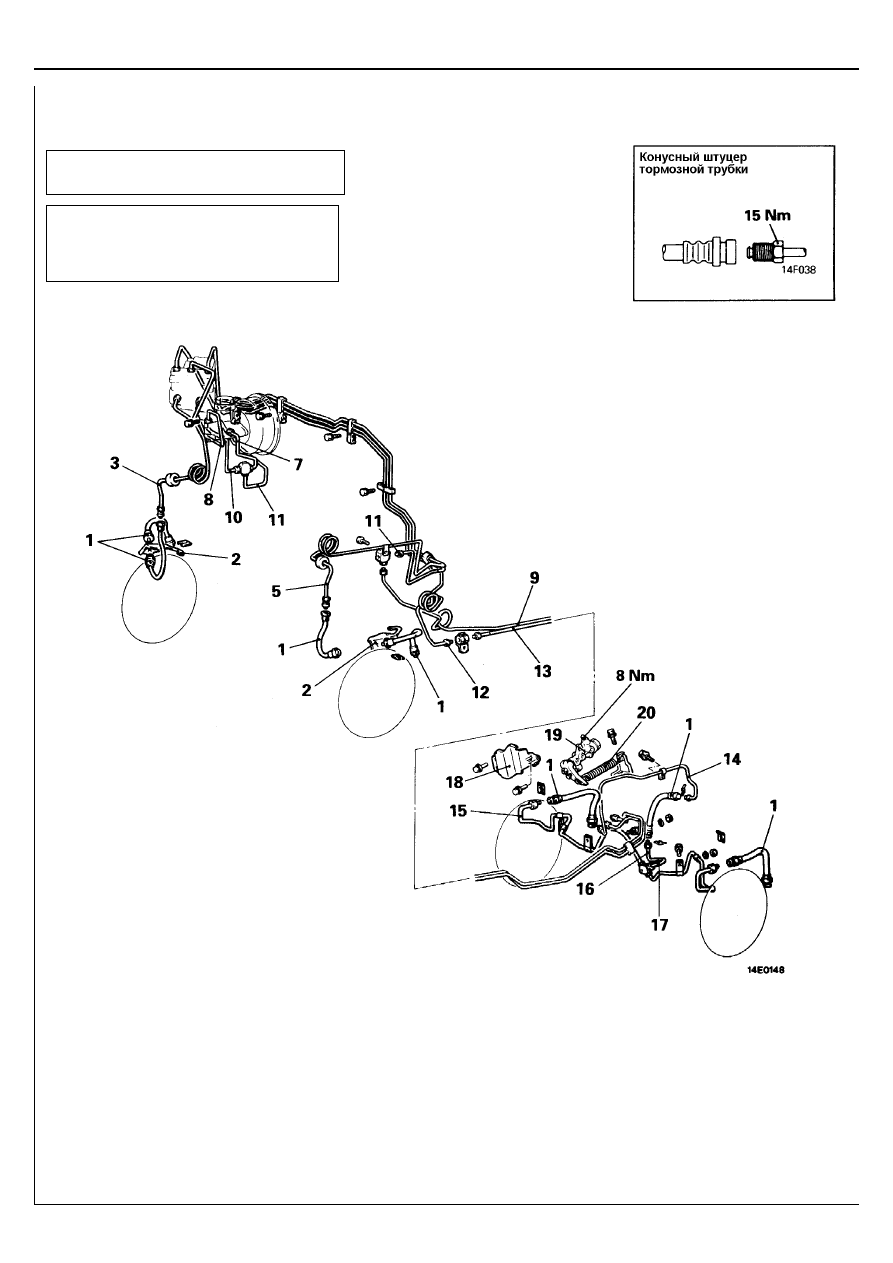

<3000>

Тормозной шланг

2.

Кронштейн тормозного шланга

3.

Тормозная трубка (правая передняя)

5.

Тормозная трубка (левая передняя)

7.

Тормозная трубка (А)

8.

Тормозная трубка (В)

9.

Тормозная трубка (вдоль пола)

10. Тормозная трубка (вдоль пола 1)
12. Тормозная трубка (главная 1)
13. Тормозная трубка (главная 2)
14. Тормозная трубка (главная 3)
15. Тормозная трубка (правая задняя)
16. Тормозная трубка (центральная задняя)
17. Тормозная трубка (левая задняя)
18. Защитный кожух
19. Регулятор давления задних тормозов
20. Пружина датчика загрузки автомобиля для

регулятора давления задних тормозов

Внимание
Не разбирайте регулятор давления задних тормозов,
поскольку его работа зависит от нагрузки на пружину
датчика загрузки автомобиля.

Предварительные операции

•



Слив тормозной жидкости

Заключительные операции

•



Заливка тормозной жидкости

•



Удаление воздуха из гидропривода
тормозов (Смотрите страницу 35-41.)

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Магистрали тормозной системы

35-64

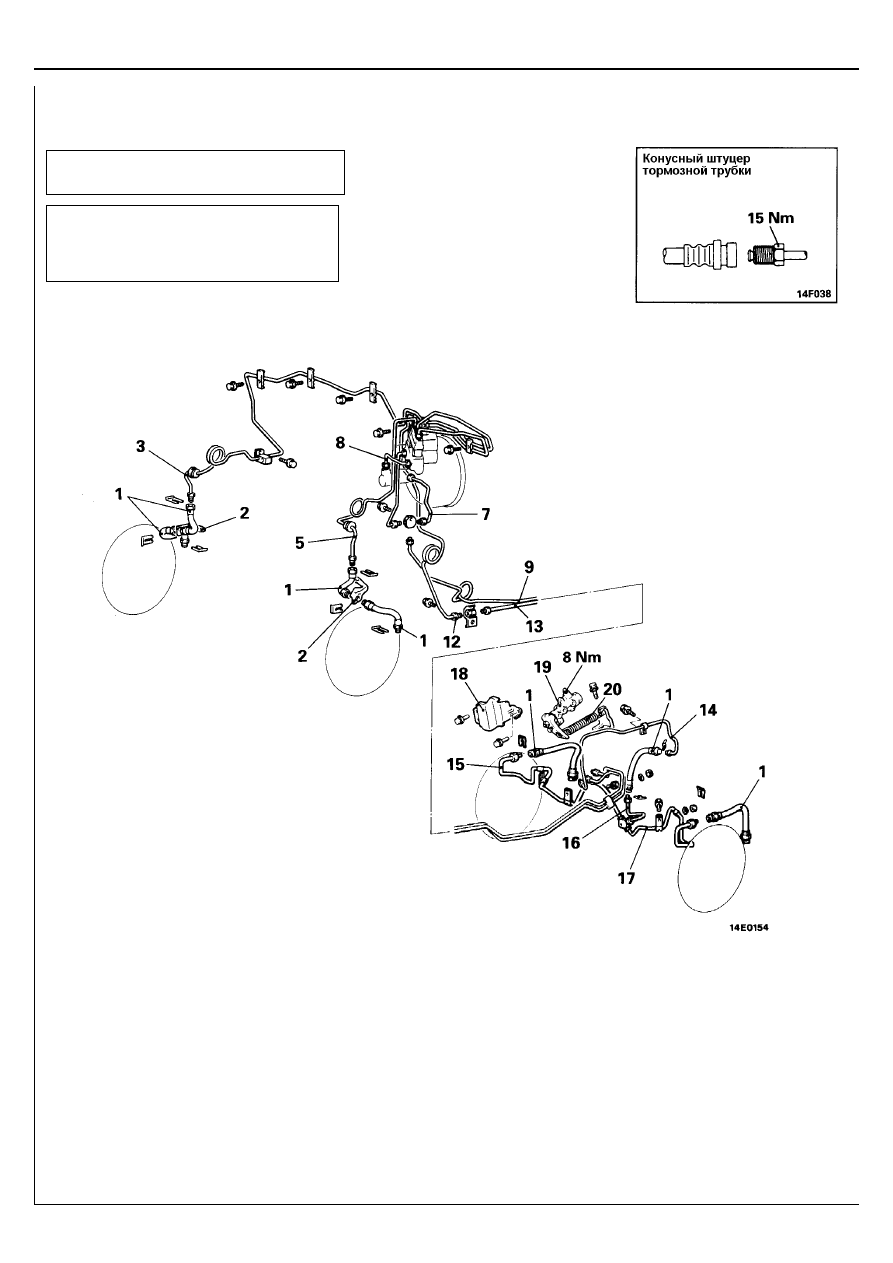

Автомобили с правым рулем

<Автомобили без A.B.S.>

Тормозной шланг

2.

Кронштейн тормозного шланга

3.

Тормозная трубка (правая передняя)

5.

Тормозная трубка (левая передняя)

6.

Тормозная трубка (левая передняя 1)

9.

Тормозная трубка (вдоль пола)

12. Тормозная трубка (главная 1)
13. Тормозная трубка (главная 2)
14. Тормозная трубка (главная 3)
15. Тормозная трубка (правая задняя)
16. Тормозная трубка (центральная задняя)
17. Тормозная трубка (левая задняя)
18. Защитный кожух
19. Регулятор давления задних тормозов
20. Пружина датчика загрузки автомобиля для

регулятора давления задних тормозов

Внимание
Не разбирайте регулятор давления задних тормозов,
поскольку его работа зависит от нагрузки на пружину
датчика загрузки автомобиля.

Предварительные операции

•



Слив тормозной жидкости

Заключительные операции

•



Заливка тормозной жидкости

•



Удаление воздуха из гидропривода
тормозов (Смотрите страницу 35-41.)

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Магистрали тормозной системы

35-65

<Автомобили с A.B.S.>

Тормозной шланг

2.

Кронштейн тормозного шланга

3.

Тормозная трубка (правая передняя)

5.

Тормозная трубка (левая передняя)

7.

Тормозная трубка (А)

8.

Тормозная трубка (В)

9.

Тормозная трубка (вдоль пола)

10. Тормозная трубка (вдоль пола 1)
11. Тормозная трубка (вдоль пола 2)
12. Тормозная трубка (главная 1)
13. Тормозная трубка (главная 2)
14. Тормозная трубка (главная 3)
15. Тормозная трубка (правая задняя)
16. Тормозная трубка (центральная задняя)
17. Тормозная трубка (левая задняя)
18. Защитный кожух
19. Регулятор давления задних тормозов
20. Пружина датчика загрузки автомобиля для

регулятора давления задних тормозов

Внимание
Не разбирайте регулятор давления задних тормозов,
поскольку его работа зависит от нагрузки на пружину
датчика загрузки автомобиля.

Предварительные операции

•



Слив тормозной жидкости

Заключительные операции

•



Заливка тормозной жидкости

•



Удаление воздуха из гидропривода
тормозов (Смотрите страницу 35-41.)
