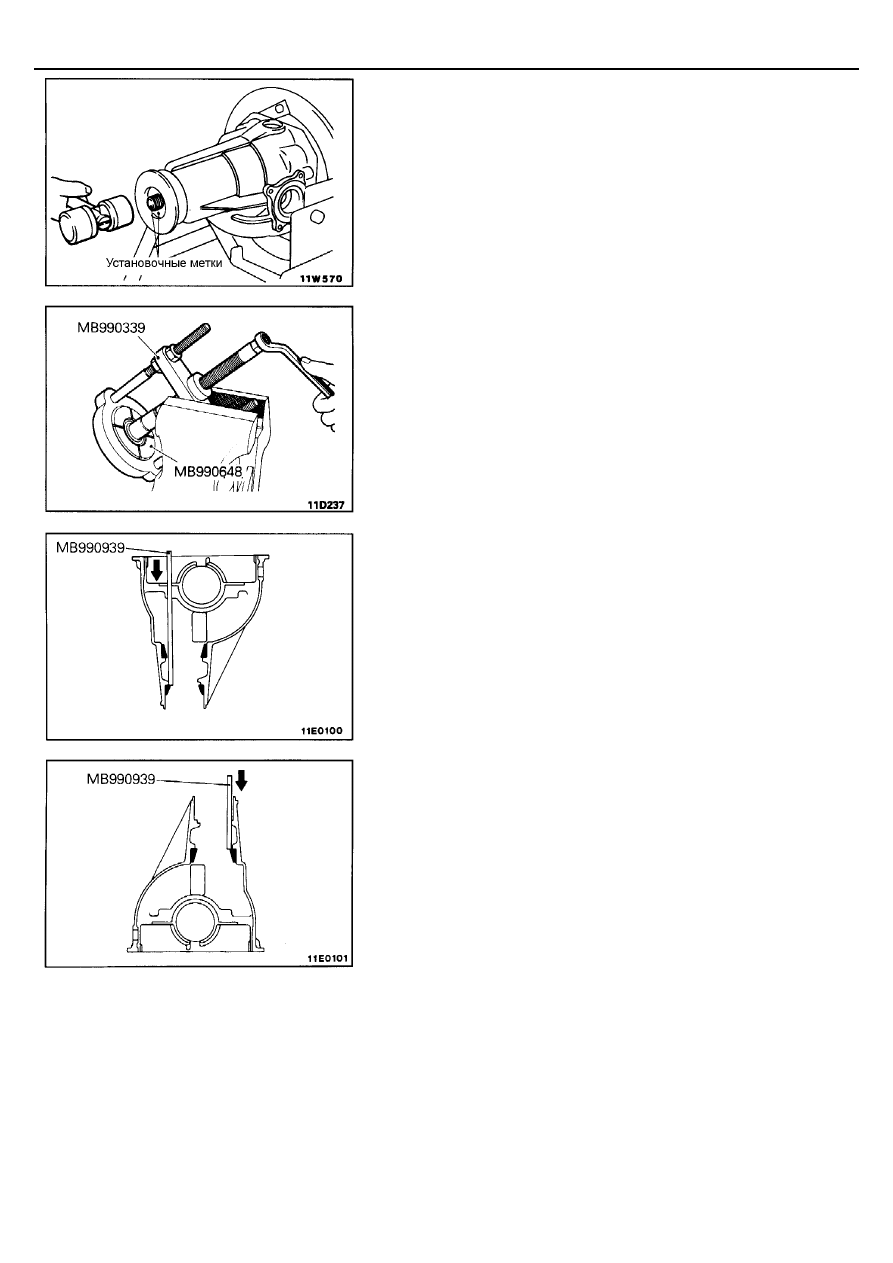

ПЕРЕДНИЙ МОСТ

–



Картер дифференциала

26-47

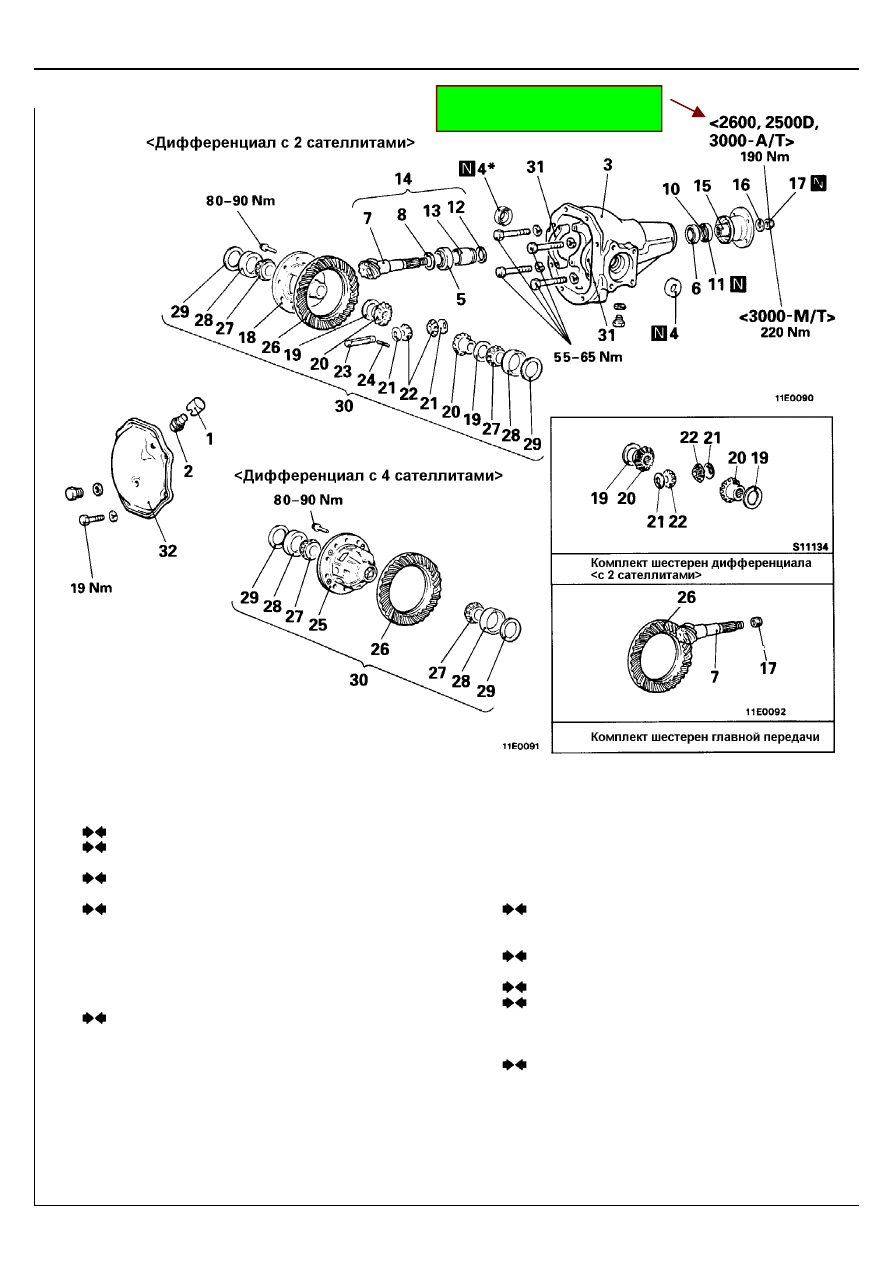

СБОРКА

Последовательность разборки
1.

Колпачок сапуна

2.

Сапун

3.

Картер дифференциала

4.

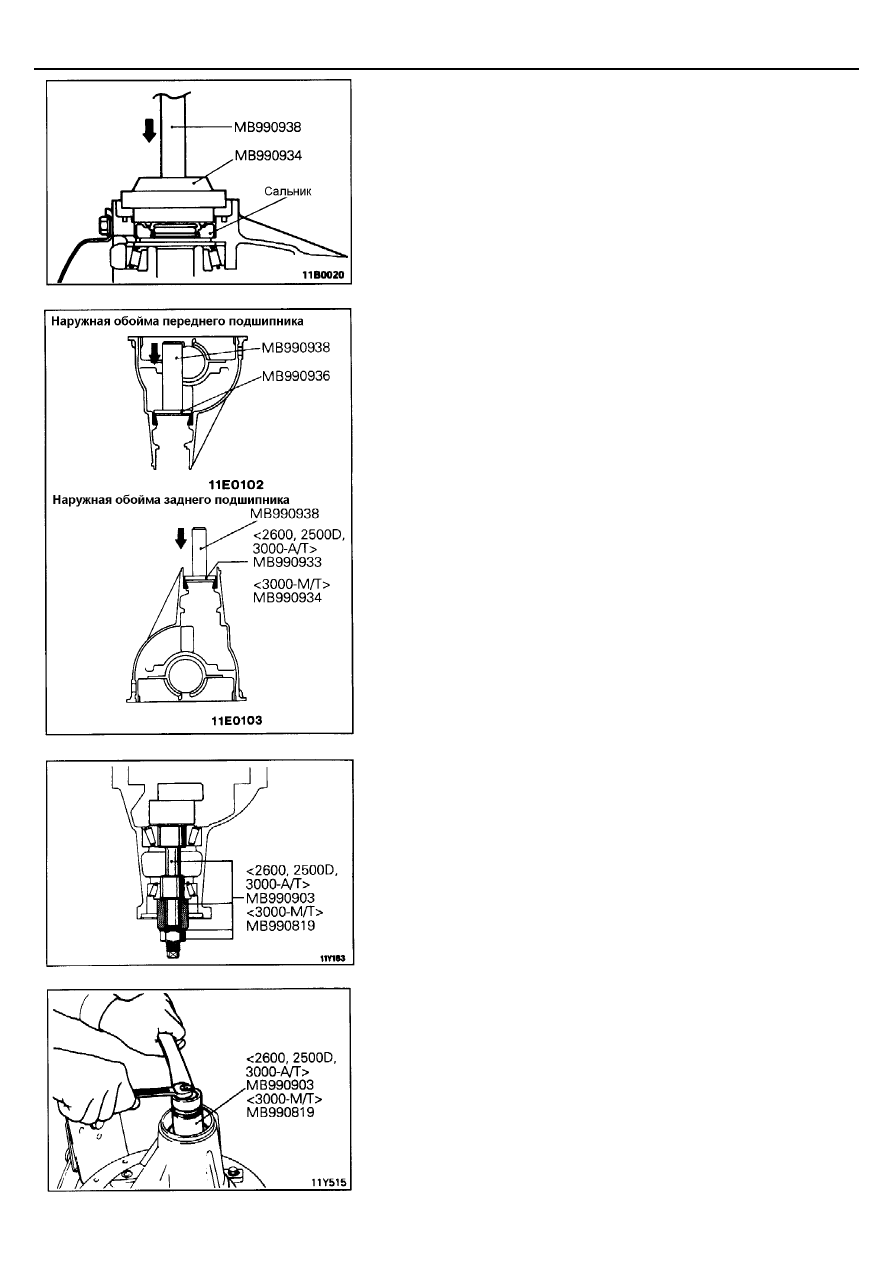

Сальник

5.

Наружная обойма переднего подшипника
ведущей шестерни

6.

Наружная обойма заднего подшипника
ведущей шестерни

•



Регулировка положения ведущей шестерни

7.

Ведущая шестерня

8.

Передняя регулировочная шайба ведущей
шестерни (для регулировки положения
ведущей шестерни главной передачи)

9.

Внутренняя обойма переднего подшипника
ведущей шестерни

•



Регулировка момента вращения ведущей
шестерни главной передачи

10. Внутренняя обойма заднего подшипника

ведущей шестерни

11. Сальник
12. Задняя регулировочная шайба ведущей

шестерни (для регулировки предварительного
натяга подшипников)

13. Распорная втулка ведущей шестерни
14. Ведущая шестерня главной передачи

в сборе

15. Фланец ведущей шестерни

16. Шайба
17. Самоконтрящаяся гайка фланца ведущей

шестерни главной передачи

18. Коробка дифференциала
19. Регулировочная шайба полуосевой шестерни
20. Полуосевая шестерня
21. Шайба сателлита
22. Сателлиты

•



Регулировка зазора в зацеплении шестерен
дифференциала (с 2 сателлитами)

23. Ось сателлитов
24. Стопорный штифт
25. Коробка дифференциала (4 сателлита)
26. Ведомая шестерня главной передачи
27. Внутренняя обойма подшипника коробки

дифференциала

28.  Наружная обойма подшипника коробки

дифференциала

•



Регулировка зазора в зацеплении шестерен
главной передачи

29. Регулировочная проставка подшипника

коробки дифференциала

30. Коробка дифференциала в сборе
31. Крышки подшипников
32. Крышка картера дифференциала
ПРИМЕЧАНИЕ

∗

 : только для модели <Part Time 4WD>.

ПЕРЕДНИЙ МОСТ

–



Картер дифференциала

26-48

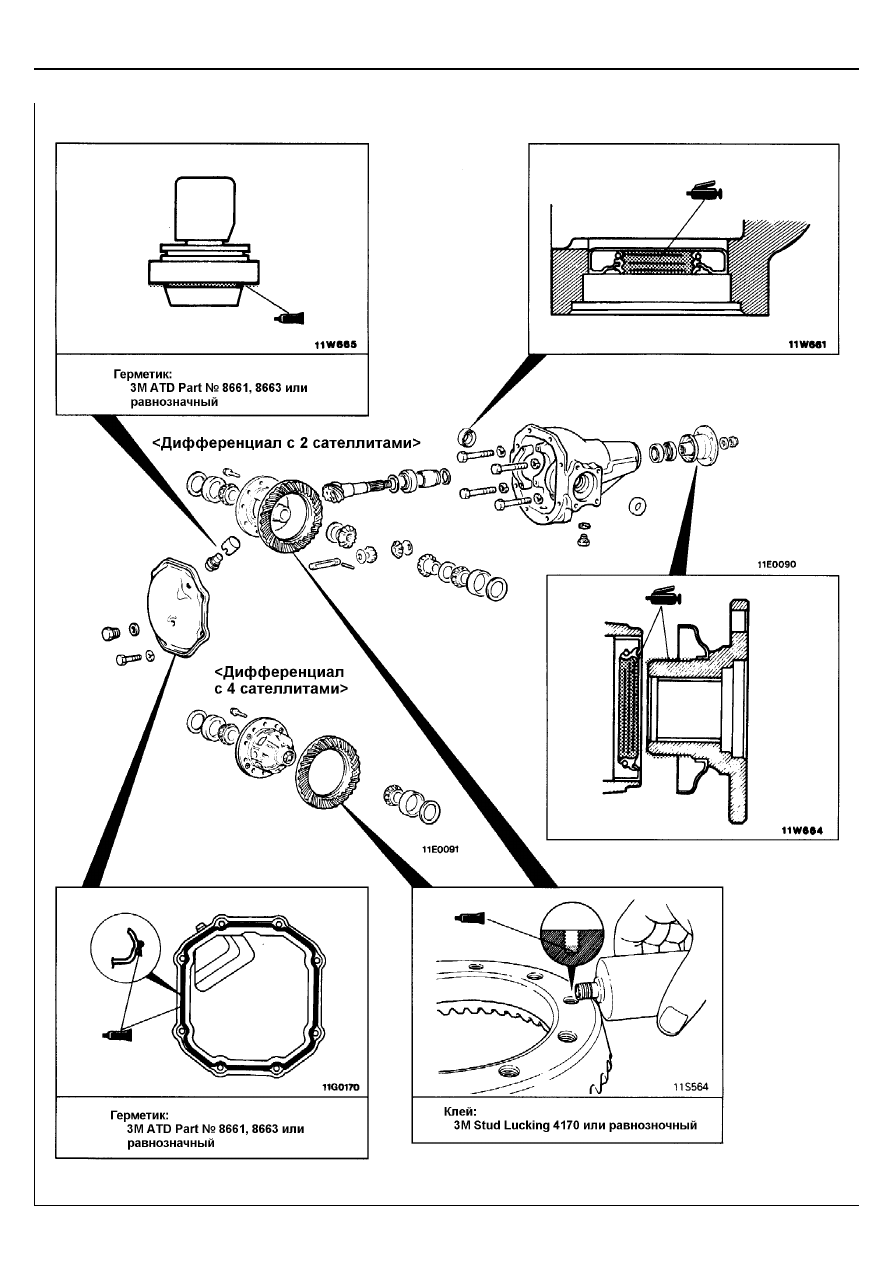

КАРТА ТОЧЕК НАНЕСЕНИЯ СМАЗКИ, ГЕРМЕТИКОВ И КОНТРЯЩЕГО КЛЕЯ
