Mitsubishi Pajero (1991-1998 год). Руководство - часть 238





МЕХАНИЧЕСКАЯ КПП –

Рычаг переключения передач и рычаг

управления раздаточной коробкой

22-9

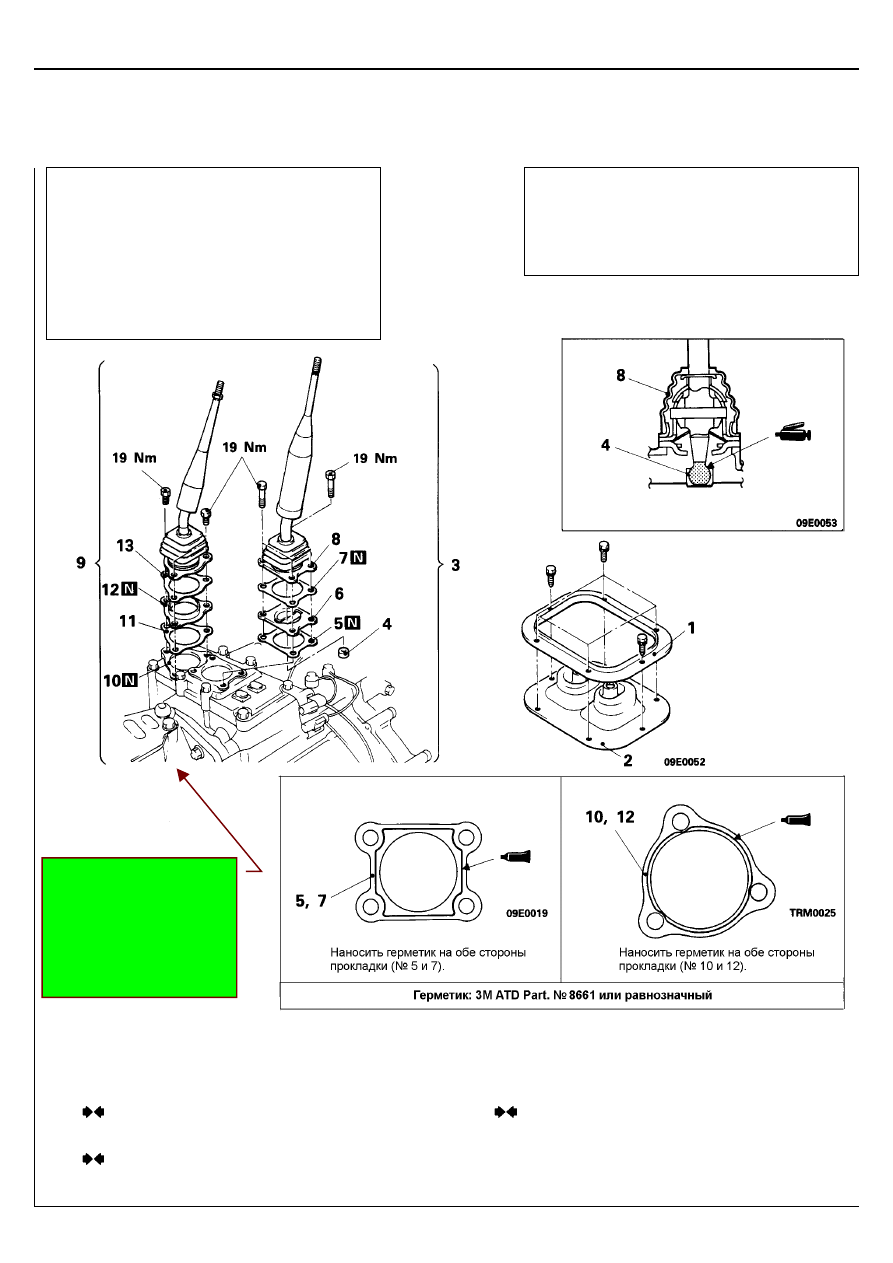

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
И РЫЧАГ УПРАВЛЕНИЯ РАЗДАТОЧНОЙ КОРОБКОЙ

СНЯТИЕ И УСТАНОВКА

•



Снятие передней консоли в сборе
(Смотрите ГЛАВУ 52 – "Передняя консоль".)

•



Установить рычаги управления в
следующие положения:
Рычаг переключения передач: в
нейтральное положение
Рычаг управления раздаточной коробкой:
в положение "4H" (полный привод – прямая
передача)

Заключительные операции

•



Установка передней консоли в сборе
(Смотрите ГЛАВУ 52 – "Передняя консоль".)

•



Проверка работы во всех положениях
рычага переключения передач и рычага
управления раздаточной коробкой

Последовательность снятия
рычага переключения передач
1.

Фиксатор чехла

2.

Чехол рычага переключения передач

3.

Рычаг переключения передач в сборе

4.

Втулка рычага переключения в сборе

5.

Прокладка

6.  Пластина-ограничитель хода рычага
7.

Прокладка

8.

Рычаг переключения передач

Последовательность снятия
рычага управления раздаточной коробкой
1.

Фиксатор чехла

2.

Чехол рычага управления

9.

Рычаг управления раздаточной
коробкой в сборе

10. Прокладка
11. Пластина-ограничитель хода рычага
12. Прокладка
13. Рычаг управления раздаточной коробкой

Прим.перев.: ОПЕЧАТКА!!!
На рисунке выноски деталей
с 10 по 13 расположены
неправильно. Например N10
указывает не на прокладку, а
на основание рычага упр. РК,
N13 указывает на прокладку
вместо рычага упр. РК и т.д.

МЕХАНИЧЕСКАЯ КПП –

Рычаг переключения передач и рычаг

управления раздаточной коробкой

22-10

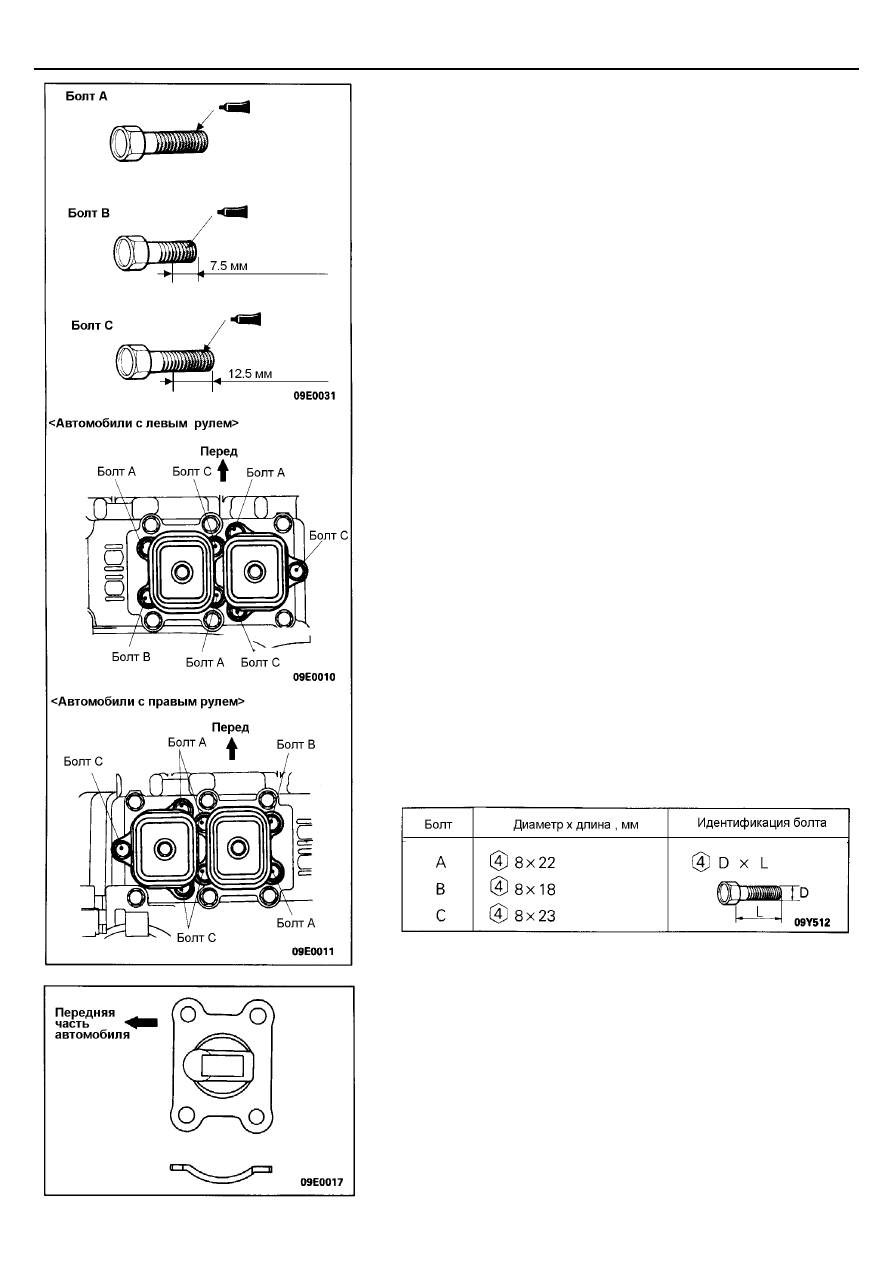

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКИ

9.  УСТАНОВКА РЫЧАГА УПРАВЛЕНИЯ РАЗДАТОЧНОЙ

КОРОБКОЙ / 3. УСТАНОВКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ

(1)  Удалите остатки контрящего клея с резьбы болтов крепления

рычага.

(2)  С помощью специального приспособления (метчик М8х1,25)

очистите резьбовые отверстия крышки механизма управления
КПП и раздаточной коробкой от остатков контрящего клея, затем
продуйте отверстия сжатым воздухом.

(3)  Нанесите рекомендованный контрящий клей на резьбу болтов

крепления рычага.
Нанесите контрящий клей по всей длине болта "A" и на
поверхность болтов "B" и "C" в местах, показанных на рисунке.
Клей: 3M Stud Locking N04710 или эквивалентный

(4) Размеры болтов различны и зависят от их мест расположения, не

перепутайте болты разной длины при установке.

6.  УСТАНОВКА ПЛАСТИНЫ-ОГРАНИЧИТЕЛЯ ХОДА

РЫЧАГА

Установите пластину-ограничитель хода рычага на рычаг
переключения передач так, чтобы она была расположена, как
показано на рисунке.

МЕХАНИЧЕСКАЯ КПП –

Коробка передач и раздаточная

коробка в сборе

22-11

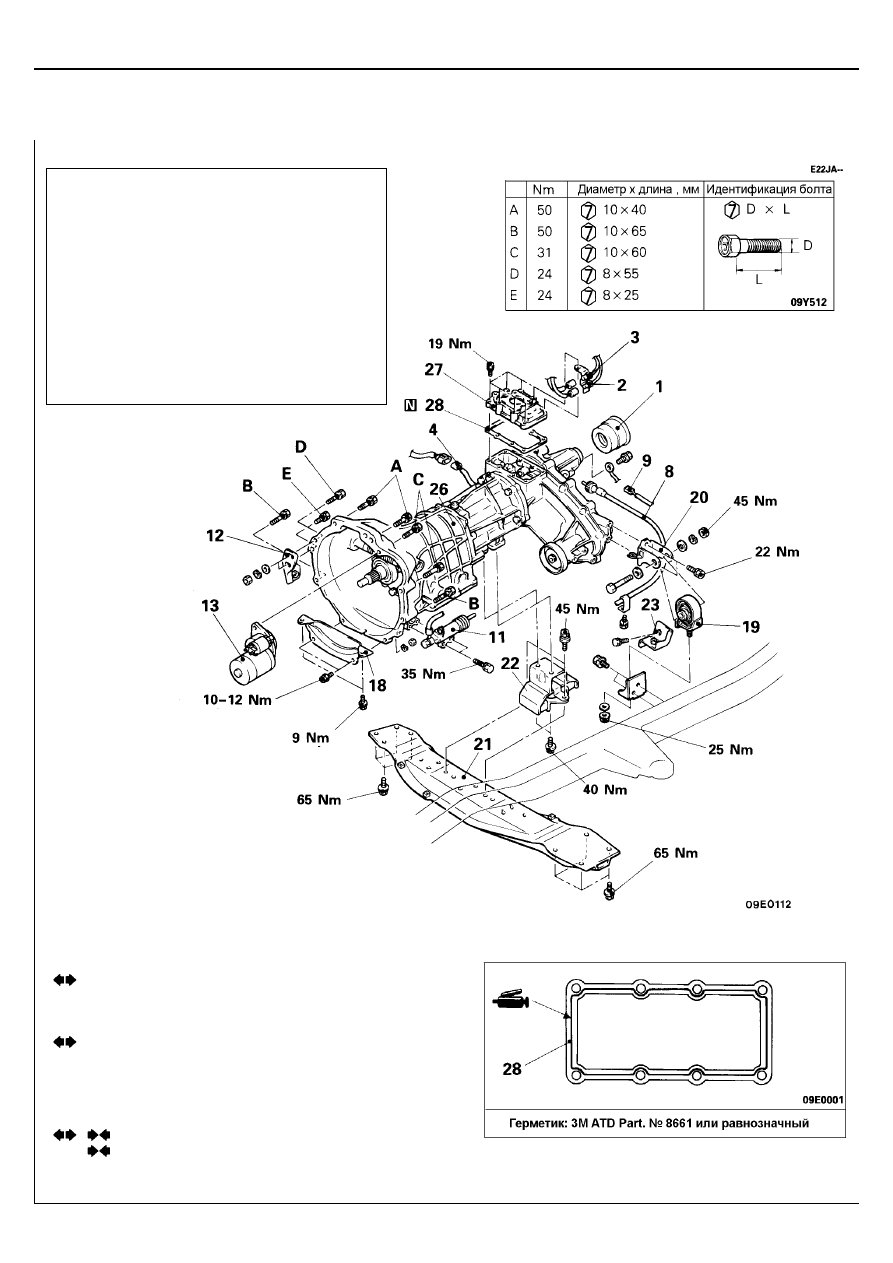

КОРОБКА ПЕРЕДАЧ И РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ

СНЯТИЕ И УСТАНОВКА

<<<<

2400

>>>>

Предварительные и заключительные операции

•



Снятие и установка рычага переключения
передач и рычага управления раздаточной
коробкой в сборе (Смотрите страницу 22-9.)

•



Снятие и установка защиты картера
раздаточной коробки

•



Снятие и установка приемной трубы системы
выпуска

•



Слив и заливка трансмиссионного масла и
масла для раздаточной коробки
(Смотрите страницу 22-4.)

•



Снятие и установка переднего и заднего
карданных валов
(Смотрите ГЛАВУ 25 – "Карданный вал".)

Последовательность снятия
1.  Пыльник заднего сальника
2.  Разъем датчика выбора режима (HI/LOW)
3.  Разъем датчика выбора режима (2WD/4WD)
4.  Разъем датчика-выключателя фонарей

заднего хода

8.  Соединение троса привода спидометра

<

Автомобили выпуска до Октября 1993

>

9.  Разъем датчика скорости

<

Автомобили выпуска с Ноября 1993

>

11.  Рабочий цилиндр гидропривода сцепления
12.  Кронштейн крепления трубы системы выпуска
13.  Стартер
18.  Защитная крышка картера КПП
19.  Опора раздаточной коробки
20.  Кронштейн опоры раздаточной коробки
21.  Поперечная балка №2
22.  Задняя опора двигателя
23.  Кронштейн защиты картера раздаточной

коробки

26.  Коробка передач и раздаточная коробка в сборе
27. Крышка механизма управления КПП и

раздаточной коробкой

28.  Прокладка

МЕХАНИЧЕСКАЯ КПП –

Коробка передач и раздаточная

коробка в сборе

22-12

<<<<

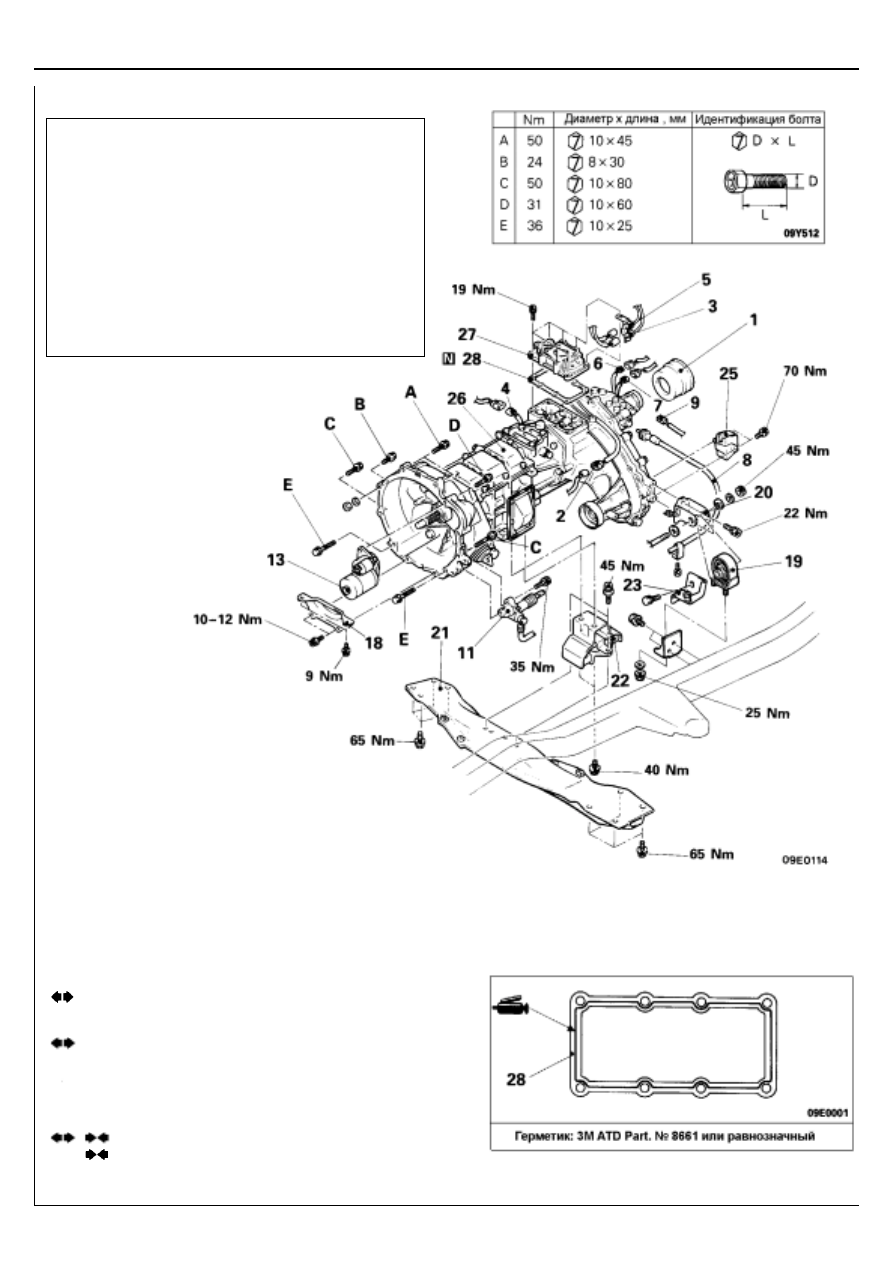

2500D

>>>>

Предварительные и заключительные операции

•



Снятие и установка рычага переключения передач
и рычага управления раздаточной коробкой в
сборе (Смотрите страницу 22-9.)

•



Снятие и установка защиты картера раздаточной
коробки

•



Снятие и установка коробки отбора мощности
(Смотрите ГЛАВУ 51 – "Коробка отбора мощности".)

•



Снятие и установка приемной трубы системы
выпуска

•



Слив и заливка трансмиссионного масла и масла
для раздаточной коробки (Смотрите страницу 22-4.)

•



Снятие и установка переднего и заднего карданных
валов (Смотрите ГЛАВУ 25 – "Карданный вал".)

Последовательность снятия
1.  Пыльник заднего сальника
2.  Разъем датчика выбора режима (HI/LOW)
3.  Разъем датчика выбора режима (2WD/4WD)
4.  Разъем датчика-выключателя фонарей

заднего хода

5.

Разъем датчика выбора режима блокировки
межосевого дифференциала

<

Super select 4WD

>

6.

Разъем датчика включения блокировки
межосевого дифференциала

<

Super select 4WD

>

7.

Разъем датчика включения режима 4WD

<

Super select 4WD

>

8.  Соединение троса привода спидометра

<

Автомобили выпуска до Октября 1993

>

9.  Разъем датчика скорости

<

Автомобили выпуска с Ноября 1993

>

11.  Рабочий цилиндр гидропривода сцепления
13.  Стартер
18.  Защитная крышка картера КПП
19.  Опора раздаточной коробки
20.  Кронштейн опоры раздаточной коробки
21.  Поперечная балка №2
22.  Задняя опора двигателя
23.  Кронштейн защиты картера раздаточной коробки
25. Демпфер раздаточной коробки
26.  Коробка передач и раздаточная коробка в сборе
27. Крышка механизма управления КПП и

раздаточной коробкой

28.  Прокладка
