Mitsubishi Pajero (1991-1998 год). Руководство - часть 207





СИСТЕМА ЗАРЯДКИ –

Генератор

16-9

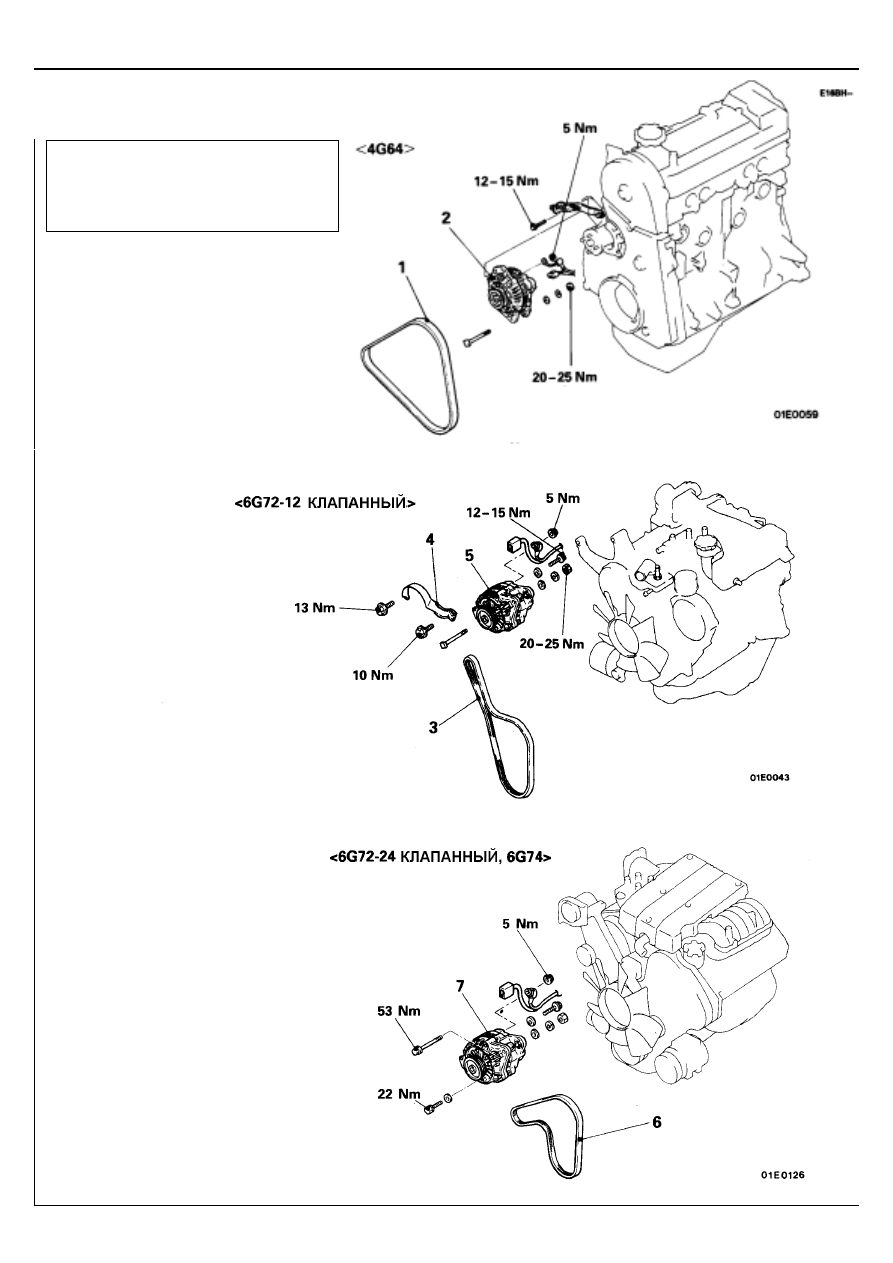

Последовательность снятия
<6G72 – 24 КЛАПАННЫЙ, 6G74>

Корпус воздушного фильтра

6. Крышка генератора
7. Генератор

Последовательность снятия
<6G72 – 12 КЛАПАННЫЙ>
3. Ремень привода
4. Крышка генератора
5. Генератор

ГЕНЕРАТОР

СНЯТИЕ И УСТАНОВКА

Заключительная операция



Регулировка натяжения ремня

привода генератора
(См. ГЛАВУ 11 – "Технические
операции на автомобиле").

Последовательность снятия <4G64>
1. Ремень привода
2. Генератор

СИСТЕМА ЗАРЯДКИ –

Генератор

16-9-1

Внимание
При замене любого из ремней привода генератора, необходимо
заменить оба ремня привода одновременно.

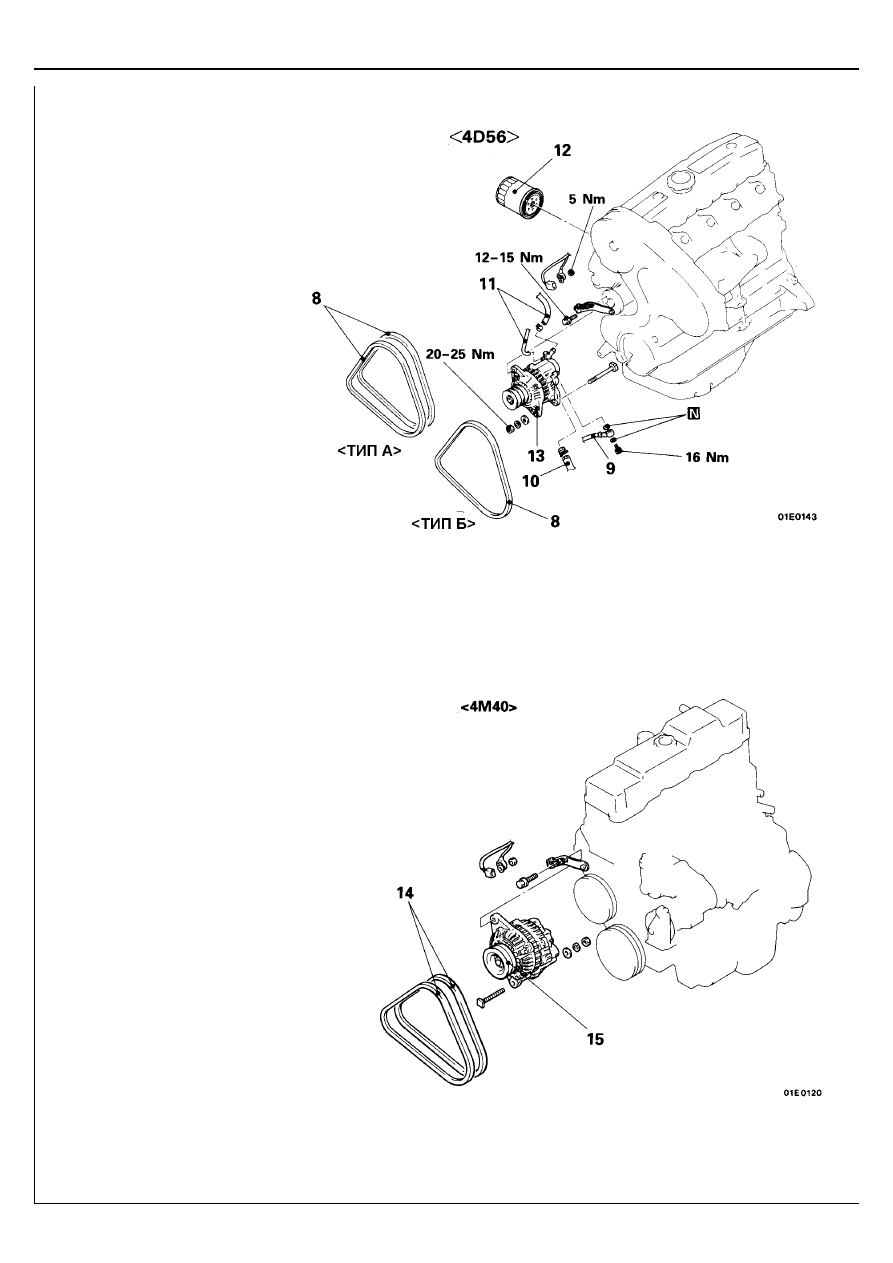

Последовательность снятия <4D56>

Впускной воздушный шланг

Нижний защитный кожух

8. Ремень привода
9. Масляная (маслоподводящая) трубка
10. Маслоотводящий шланг
11. Вакуумный шланг
12. Масляный фильтр <Для моделей с правым рулем>
13. Генератор

Последовательность снятия <4М40>
14. Ремень привода
15. Генератор

16-9-2

ПРИМЕЧАНИЕ

СИСТЕМА ПУСКА –

Технические характеристики

16-10

СИСТЕМА ПУСКА ДВИГАТЕЛЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СТАРТЕР
<4G64, 6G72, 6G74>

Параметры

4G64 (Модель в стандартном
исполнении)

4G64 (Модели в исполнении
для зон с холодным климатом)

6G72, 6G74

Тип

Прямая передача

Понижающая планетарная
передача

Понижающая планетарная
передача

Номинальная мощность, кВт/В 0,9/12

1,2/12

1,2/12

Число зубьев шестерни
привода

8

8

8

<4D56>

Параметры

МКПП

МКПП (Модели в исполнении
для зон с холодным климатом)

АКПП

Тип

С понижающей передачей с
прямозубыми шестернями

С понижающей передачей с
прямозубыми шестернями

С понижающей передачей с
прямозубыми шестернями

Номинальная мощность, кВт/В 2,0/12

2,2/12

2,2/12

Число зубьев шестерни
привода

13

13

13

<4М40>

Параметры

Технические данные

Тип

С понижающей передачей с прямозубыми шестернями

Номинальная мощность, кВт/В

2,2/12

Число зубьев шестерни привода

10
