15-5-8

ПРИМЕЧАНИЕ

СИСТЕМА ВПУСКА И ВЫПУСКА –

Турбокомпрессор и выпускной
коллектор <4D56>

15-6

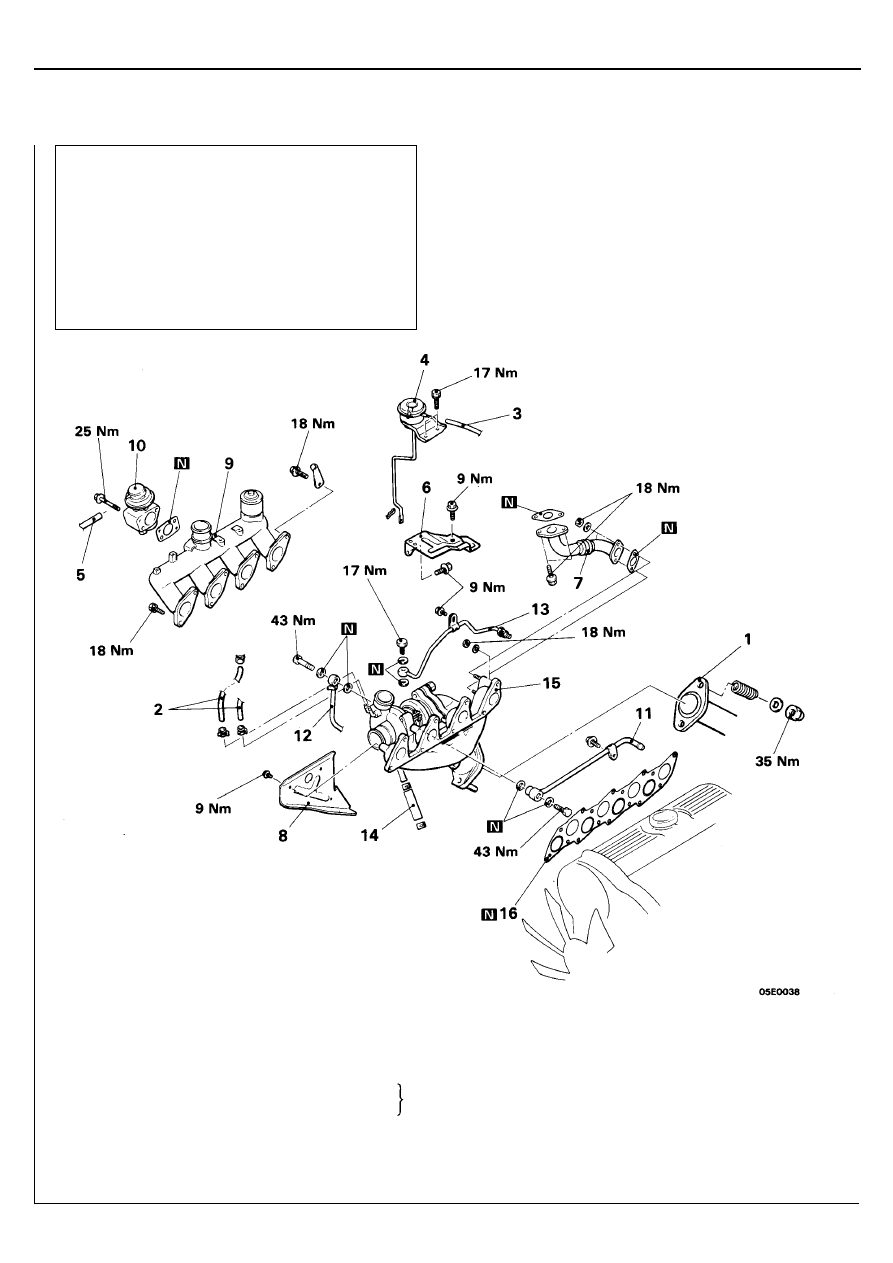

ТУРБОКОМПРЕССОР И ВЫПУСКНОЙ КОЛЛЕКТОР <4D56>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Снятие и установка крышки корпуса воздушного
фильтра и шланга воздухозаборника

•



Снятие и установка промежуточного охладителя
наддувочного воздуха (См. страницу 15-4.)

•



Снятие и установка теплозащиты
главного тормозного цилиндра
<Автомобили с правым рулем>

•



Cлив и заливка охлаждающей жидкости
двигателя <Автомобили с жидкостным
охлаждением турбокомпрессора>

Последовательность снятия
1. Соединение приемной трубы системы выпуска
2. Шланг отбора давления наддува
3. Вакуумный шланг <Автомобили с электронным

управлением давлением наддува>

4. Привод клапана перепуска отработавших газов
5. Вакуумный шланг <Автомобили с системой

рециркуляции отработавших газов (EGR)>

6. Теплозащита
7. Трубка системы рециркуляции отработавших газов
8. Теплозащита
9. Впускной коллектор
10. Клапан рециркуляции отработавших газов
11. Трубка "А" системы охлаждения
12. Соединение трубки "В" системы охлаждения
13. Масляная (маслоподводящая) трубка
14. Соединение маслоотводящего шланга
15. Выпускной коллектор и турбокомпрессор в сборе
16. Прокладка впускного и выпускного коллектора

<Автомобили с жидкостным
охлаждением турбокомпрессора>

СИСТЕМА ВПУСКА И ВЫПУСКА –

Турбокомпрессор и выпускной
коллектор <4D56>

15-7

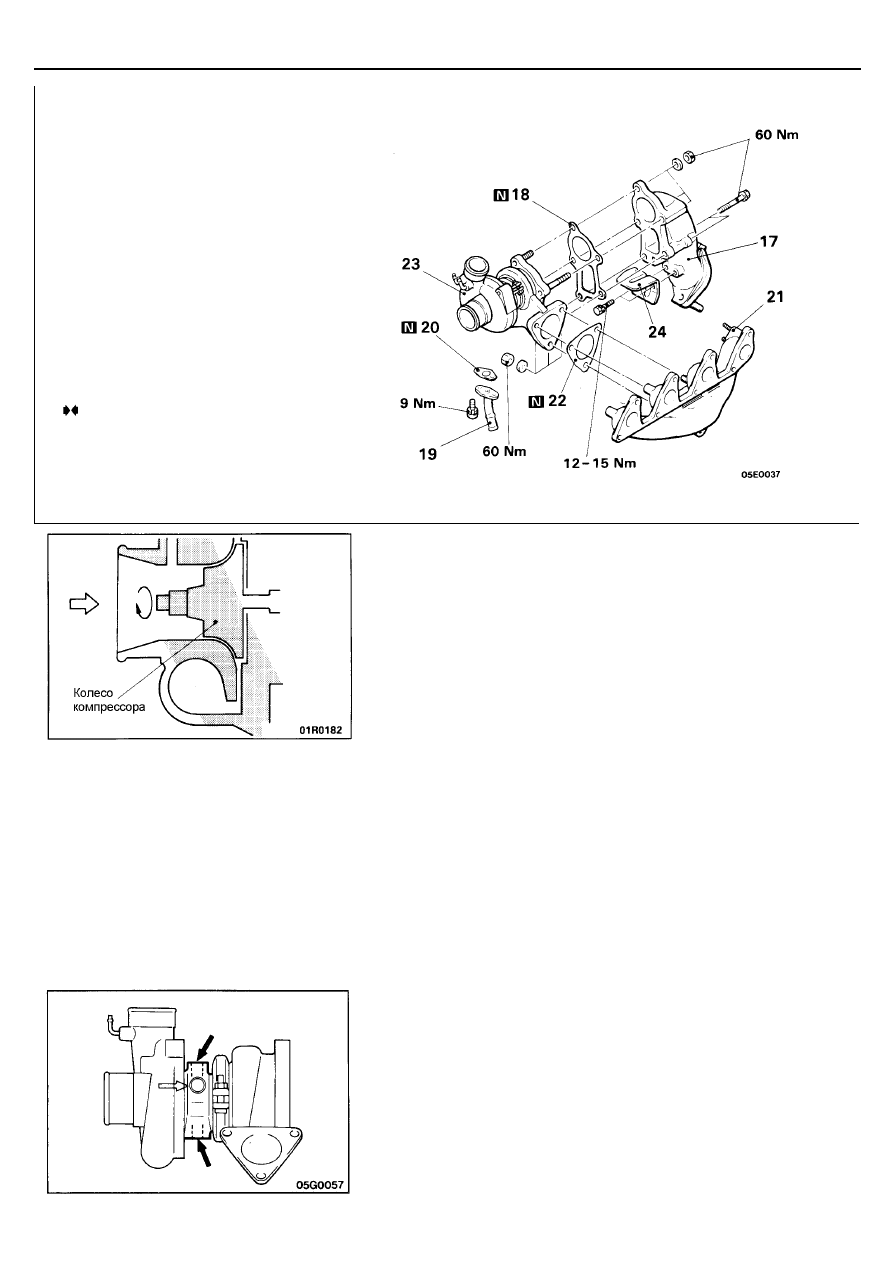

ПРОВЕРКА

ПРОВЕРКА ТУРБОКОМПРЕССОРА В СБОРЕ

•



Визуально проверьте колесо турбины и колесо компрессора на
отсутствие трещин или повреждений.

•



Проверьте легкость проворота колеса турбины и колеса компрессора
от руки.

•



Проверьте отсутствие утечек масла из турбокомпрессора в сборе.

•



Проверьте, не осталась ли перепускная заслонка открытой.
Если обнаружена неисправность, то замените деталь после разборки
турбокомпрессора.

ПРОВЕРКА МАСЛЯНОЙ (МАСЛОПОДВОДЯЩЕЙ) ТРУБКИ
И МАСЛООТВОДЯЩЕЙ ТРУБКИ

Проверьте масляную (маслоподводящую) и маслоотводящую трубки на
отсутствие засорения, изгиба и других повреждений.
Прочистите трубки при наличии засорения.

ПРОВЕРКА ВЫПУСКНОГО КОЛЛЕКТОРА

•



Проверьте все детали на отсутствие повреждений или трещин.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

23. УСТАНОВКА ТУРБОКОМПРЕССОРА В СБОРЕ

(1) Очистите привалочные поверхности, отмеченные на рисунке

черными стрелками.

(2) Нанесите немного моторного масла на отверстие в

турбокомпрессоре в месте соединения с масляной трубкой.
Внимание
При очистке не допускайте попадания посторонних частиц в
отверстия каналов рубашки охлаждение двигателя или
каналов масляной системы.

17. Выпускной патрубок
18. Прокладка выпускного патрубка
19. Маслоотводящая трубка
20. Прокладка маслоотводящей трубки
21. Выпускной коллектор
22. Прокладка турбокомпрессора
23. Турбокомпрессор в сборе
24. Теплозащита

СИСТЕМА ВПУСКА И ВЫПУСКА –

Турбокомпрессор и выпускной
коллектор <4M40>

15-7-1

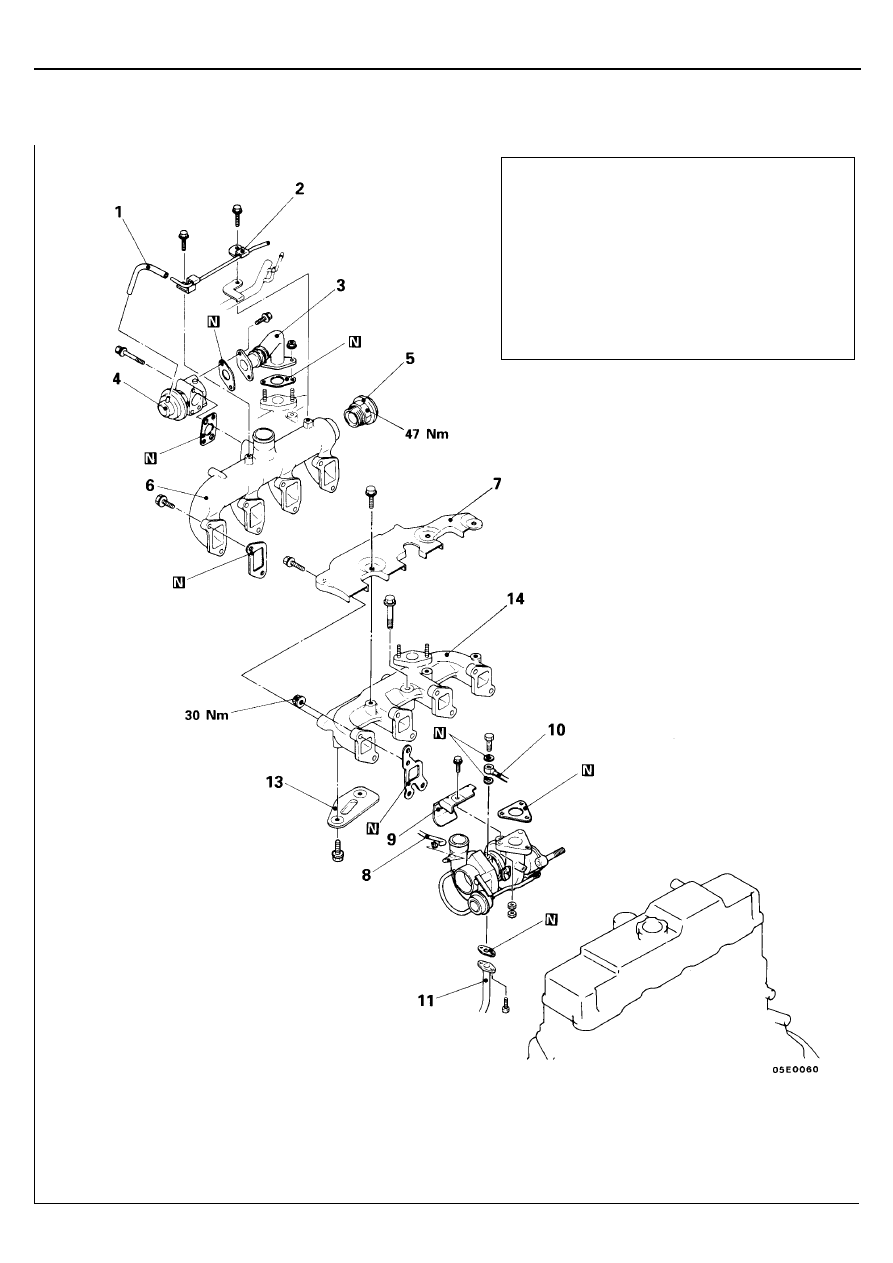

ТУРБОКОМПРЕССОР И ВЫПУСКНОЙ КОЛЛЕКТОР <4M40>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Вакуумный шланг
2. Вакуумная трубка
3. Трубка системы рециркуляции ОГ
4. Клапан рециркуляции ОГ
5. Предохранительный клапан
6. Впускной коллектор
7. Теплозащита
8. Шланг отбора давления наддува
9. Теплозащита
10. Масляная (маслоподводящая) трубка
11. Маслоотводящая трубка
12. Турбокомпрессор в сборе и выпускной

патрубок

13. Теплозащита
14. Выпускной коллектор

Предварительные и заключительные операции

•



Снятие и установка крышки корпуса
воздушного фильтра и шланга
воздухозаборника

•



Снятие и установка промежуточного
охладителя наддувочного воздуха
(Смотрите стр. 15-5-1)

•



Снятие и установка теплозащиты
главного тормозного цилиндра
<Автомобили с правым рулем>

•



Снятие и установка приемной трубы системы
выпуска (стр. 15-13)
