СИСТЕМА ВПУСКА И ВЫПУСКА –

Промежуточный охладитель

наддувочного воздуха <4D56>

15-5

ПРОВЕРКА

•



Проверьте ребра промежуточного охладителя на отсутствие изгиба,
повреждения или на наличие посторонних предметов.

•



Проверьте шланги промежуточного охладителя на отсутствие трещин,
повреждений или износа.

ПРОВЕРКА ДАТЧИКА-ВЫКЛЮЧАТЕЛЯ
ТЕМПЕРАТУРЫ ВОЗДУХА

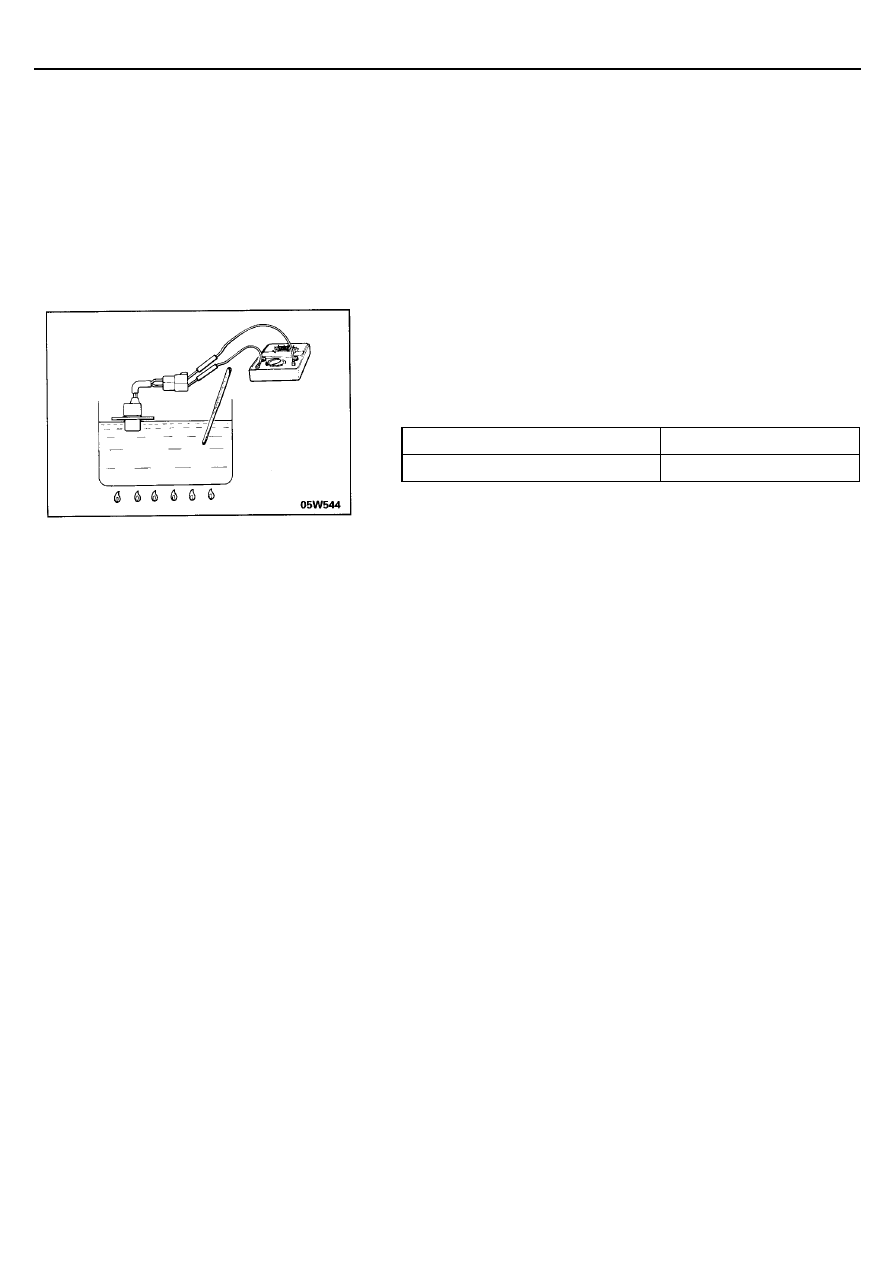

(1) Погрузите измеряющую часть датчика-выключателя температуры

воздуха в горячую воду, как показано на рисунке.

(2) При изменении температуры воды, проверьте цепь между выводами

датчика-выключателя с помощью мультиметра.

50

±

5

°

С или менее

Цепь замкнута

60

±

3

°

С или более

Цепь разомкнута

СИСТЕМА ВПУСКА И ВЫПУСКА –

Промежуточный охладитель

наддувочного воздуха <4M40>

15-5-1

ПРОМЕЖУТОЧНЫЙ ОХЛАДИТЕЛЬ
НАДДУВОЧНОГО ВОЗДУХА <4М40>

СНЯТИЕ И УСТАНОВКА

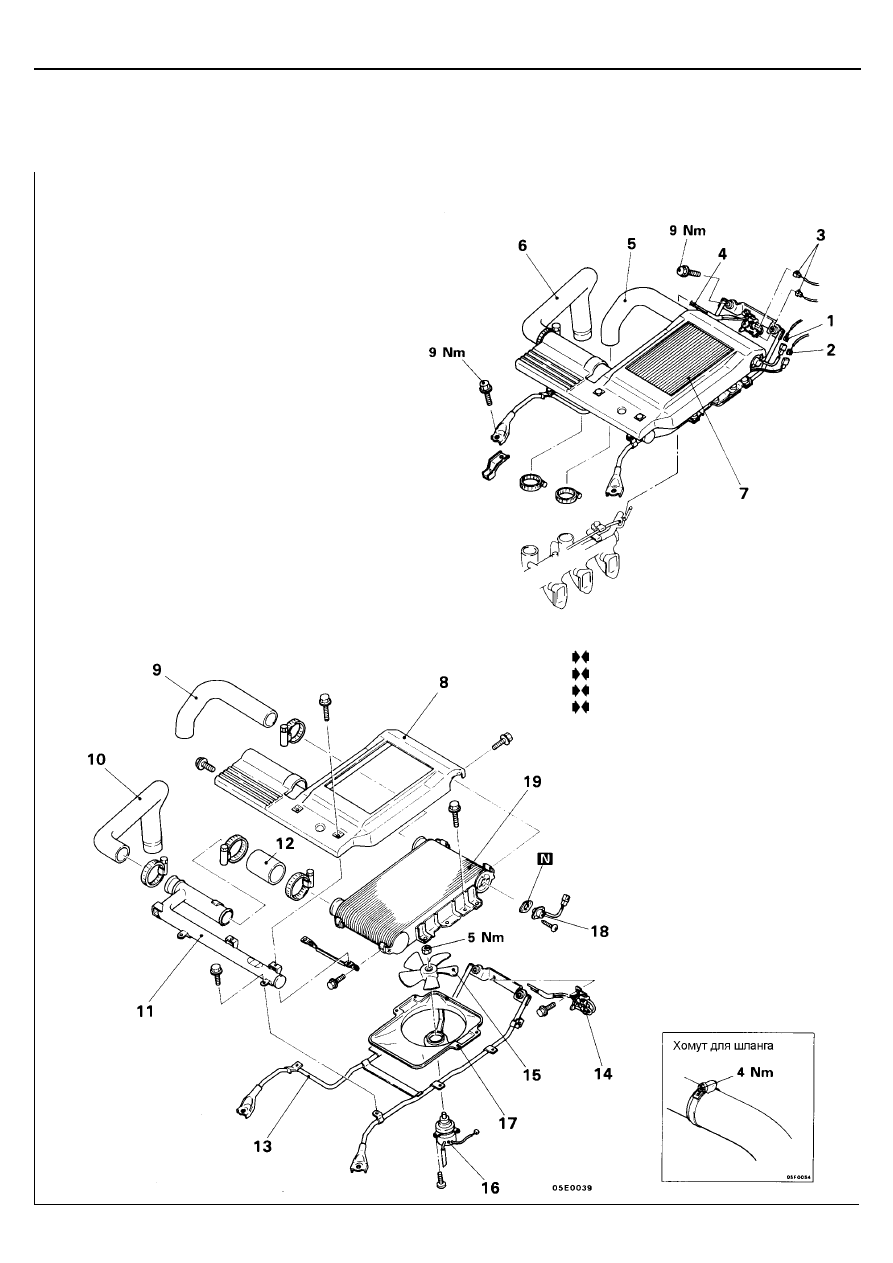

Последовательность снятия
1. Разъем датчика-выключателя температуры

воздуха

2. Разъем электродвигателя вентилятора

промежуточного охладителя наддувочного
воздуха

3. Разъем электромагнитного клапана системы

рециркуляции отработавших газов

4. Соединение вакуумного шланга
5. Соединение воздушного шланга "А"

(со стороны впускного коллектора)

6. Соединение воздушного шланга "В"

(со стороны турбокомпрессора)

7. Промежуточный охладитель наддувочного

воздуха с кронштейном в сборе

8. Крышка промежуточного охладителя

наддувочного воздуха

9. Воздушный шланг "А"
10. Воздушный шланг "В"
11. Трубка гасителя впускного шума
12. Шланг гасителя впускного шума
13. Кронштейн промежуточного

охладителя воздуха

14. Электромагнитный клапан системы

рециркуляции отработавших газов

15. Вентилятор
16. Электродвигатель вентилятора
17. Кожух (диффузор) вентилятора
18. Датчик-выключатель температуры

воздуха

19. Промежуточный охладитель

наддувочного воздуха

СИСТЕМА ВПУСКА И ВЫПУСКА –

Промежуточный охладитель

наддувочного воздуха <4M40>

15-5-2

ПРОВЕРКА

•



Проверьте ребра промежуточного охладителя на отсутствие изгиба,
повреждения или на наличие посторонних предметов.

•



Проверьте шланги промежуточного охладителя на отсутствие трещин,
повреждений или износа.

ПРОВЕРКА ДАТЧИКА-ВЫКЛЮЧАТЕЛЯ
ТЕМПЕРАТУРЫ ВОЗДУХА

(1) Погрузите измеряющую часть датчика-выключателя температуры

воздуха в горячую воду, как показано на рисунке.

(2) При изменении температуры воды, проверьте цепь между выводами

датчика-выключателя с помощью мультиметра.

50

±

5

°

С или менее

Цепь замкнута

60

±

3

°

С или более

Цепь разомкнута

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

12. УСТАНОВКА ШЛАНГА ГАСИТЕЛЯ ВПУСКНОГО ШУМА

/ 11. УСТАНОВКА ТРУБКИ ГАСИТЕЛЯ ВПУСКНОГО
ШУМА / 10. УСТАНОВКА ВОЗДУШНОГО ШЛАНГА "B"
/ 9. УСТАНОВКА ВОЗДУШНОГО ШЛАНГА "А"

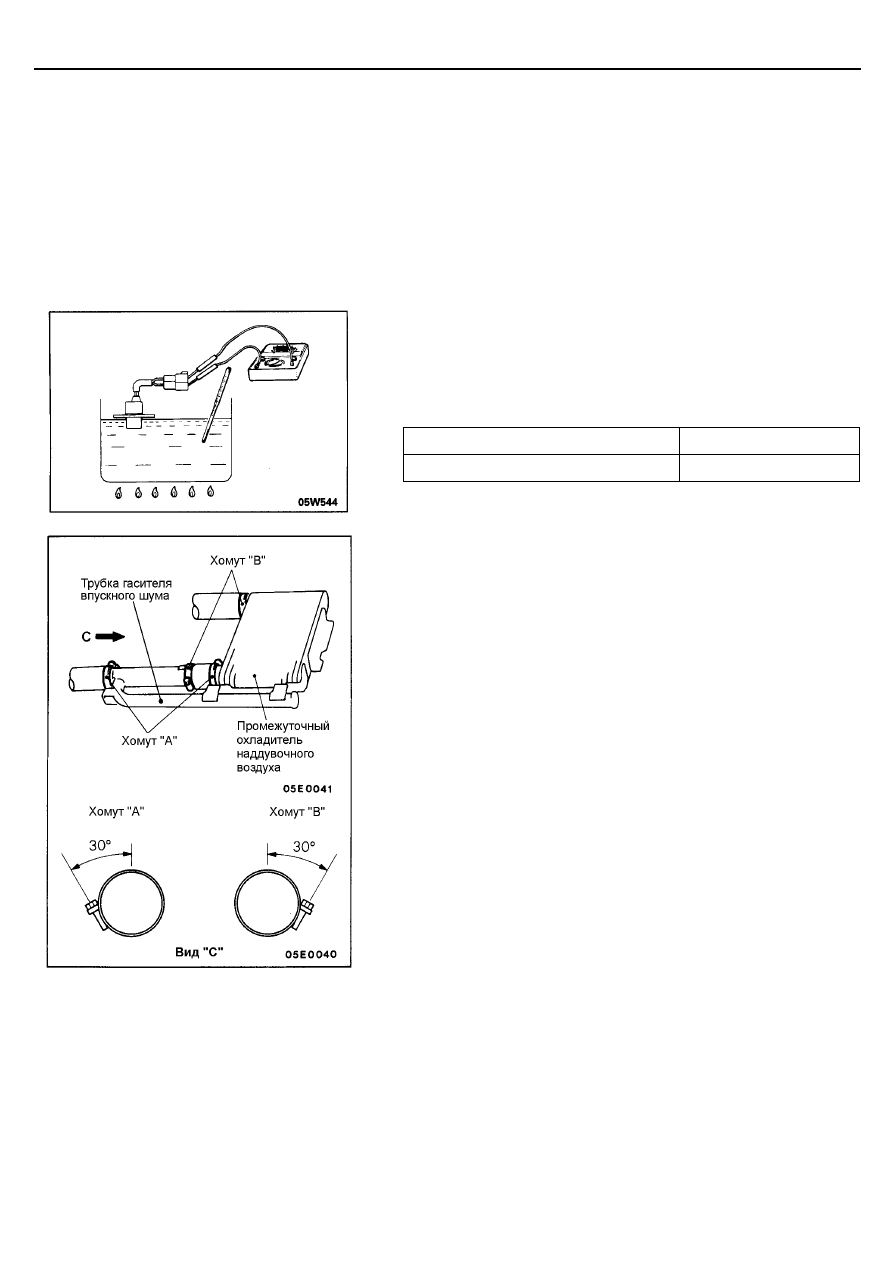

Установите хомуты шлангов, как показано на рисунке.

СИСТЕМА ВПУСКА И ВЫПУСКА –

Впускной коллектор <6G74>

15-5-3

ВПУСКНОЙ КОЛЛЕКТОР <6G74>

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Стравливание остаточного давления из
топливопровода высокого давления
(см. ГЛАВУ 13 – "Технические операции
на автомобиле".)

•



Слив охлаждающей жидкости
(см. ГЛАВУ 14 – "Технические операции
на автомобиле".)

Заключительные операции

•



Заливка охлаждающей жидкости
(см. ГЛАВУ 14 – "Замена охлаждающей
жидкости".)

•



Регулировка троса педали акселератора
(см. ГЛАВУ 13 – "Технические операции на
автомобиле".)

•



Регулировка троса привода дроссельной
заслонки (см. ГЛАВУ 23 – "Технические
операции на автомобиле".)

•



Проверка отсутствия утечек топлива

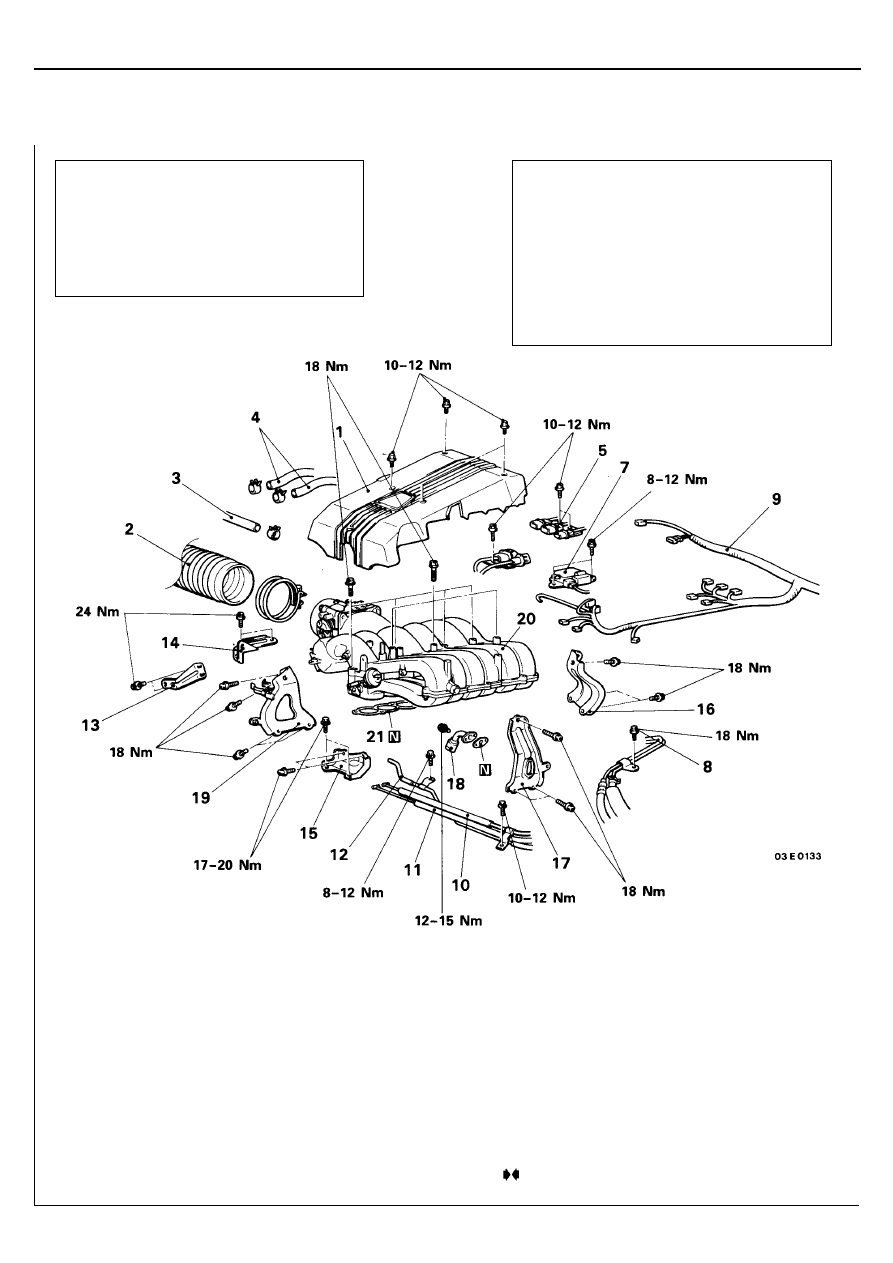

Последовательность снятия
1. Кожух ресивера впускного коллектора
2. Впускной воздушный шланг
3. Соединение вакуумного шланга усилителя

тормозов

4. Соединение шланга системы охлаждения
5. Кронштейн "А" крепления разъемов
6. Кронштейн "В" крепления разъемов
7. Силовой транзистор
8. Болт хомута крепления топливного шланга
9. Жгут проводов системы управления

двигателем

10. Соединение троса педали акселератора
11. Соединение троса привода системы

поддержания постоянной скорости (круиз-
контроль)

12. Вакуумный шланг
13. Стойка насоса усилителя рулевого

управления

14. Дополнительная стойка крепления
15. Выпускной патрубок системы охлаждения
16. Стойка ресивера впускного коллектора

(задняя)

17. Стойка ресивера впускного коллектора

(левая)

18. Трубка системы рециркуляции отработавших

газов

19. Стойка ресивера впускного коллектора

(правая)

20. Ресивер впускного коллектора
21. Прокладка ресивера впускного коллектора
