CИСТЕМА ОХЛАЖДЕНИЯ –

Вентилятор системы охлаждения

14-7-1

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

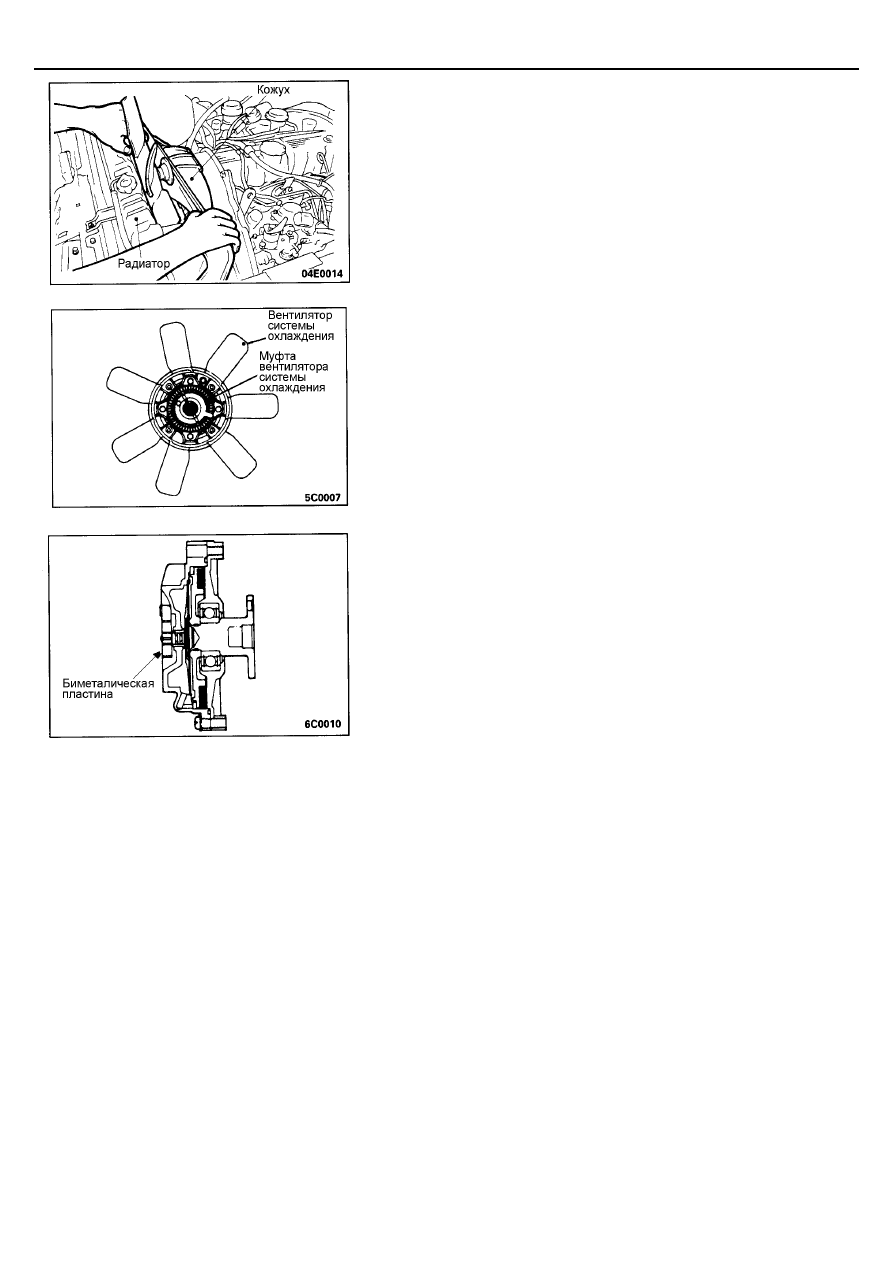

11. СНЯТИЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

И МУФТЫ ВЕНТИЛЯТОРА В СБОРЕ <4D56, 4M40>

Отверните болт крепления кожуха, и снимите вентилятор системы
охлаждения и муфту вентилятора в сборе через зазор между кожухом
и радиатором.

ПРОВЕРКА

ВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ

•



Проверьте лопасти на отсутствие повреждений и трещин.

•



Проверьте отсутствие трещин и повреждений вокруг отверстий под
болт в ступице вентилятора.

•



Если любая часть вентилятора повреждена или имеет трещины, то
замените вентилятор в сборе.

МУФТА ВЕНТИЛЯТОРА

•



Проверьте, что жидкость в муфте вентилятора не просачивается через
соединения корпуса и уплотнения. Если количество жидкости
уменьшается из-за утечки, то скорость вентилятора тоже уменьшится,
что может привести к перегреву двигателя.

•



При проворачивании вентилятора от руки должно ощущаться
сопротивления вращению. Если вентилятор поворачивается легко
(не ощущается сопротивление), то неисправна муфта вентилятора.

•



Проверьте биметаллическую пластину на отсутствие повреждения.

14-7-2

ПРИМЕЧАНИЕ

CИСТЕМА ОХЛАЖДЕНИЯ –

Термостат <4G64, 6G72, 6G74, 4M40>

14-8

ТЕРМОСТАТ <4G64, 6G72, 6G74, 4M40>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости двигателя

Последовательность снятия
1.

Соединение верхнего шланга радиатора

2.

Соединение нижнего шланга радиатора

3.

Соединение подводящего шланга системы
охлаждения

4.

Подводящий патрубок

5.

Выпускной патрубок

6.

Прокладка выпускного патрубка

7.

Термостат

CИСТЕМА ОХЛАЖДЕНИЯ –

Термостат <4G64, 6G72, 6G74, 4M40>

14-9

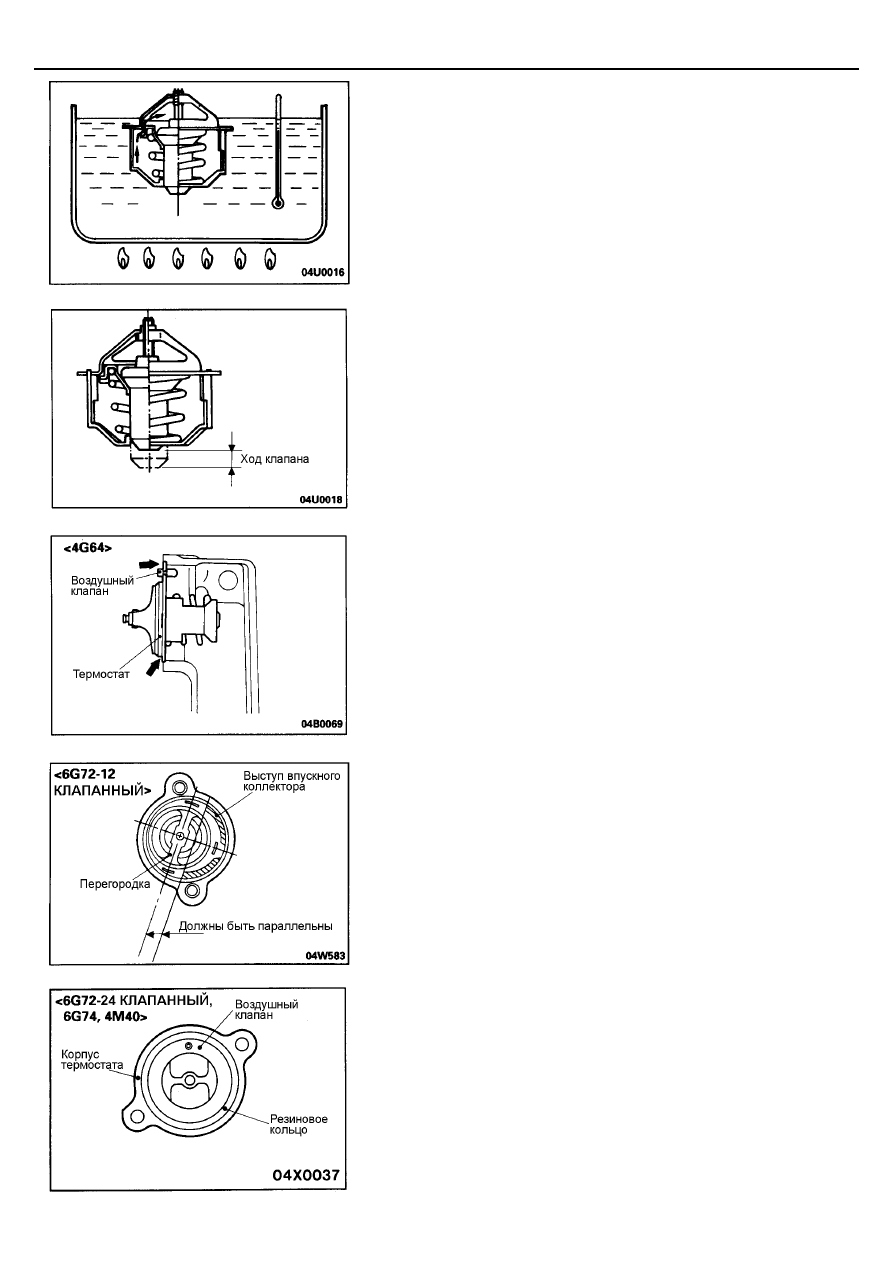

ПРОВЕРКА

•



Проверьте, что клапан плотно закрыт при комнатной температуре.

•



Проверьте отсутствие дефектов или повреждений.

•



Проверьте отсутствие ржавчины или отложения на клапане. Если
обнаружена ржавчина или отложения, то очистите клапан.

•



Погрузите термостат в сосуд с водой и нагревайте воду при
одновременном ее помешивании. Проверьте, что температура начала
открытия клапана, температура полного открытия клапана и величина
хода клапана при полном его открытии соответствуют номинальным
значениям [8 мм <4G64, 6G72–12 КЛАПАННЫЙ>], [8,5 мм <4M40>]
[10 мм <6G72–24 КЛАПАННЫЙ, 6G74>].

Номинальное значение:
<4G64, 6G72–12 КЛАПАННЫЙ>

Температура начала открытия клапана    88

°°°°

C

Температура полного открытия клапана   100C или больше

<4M40>

Температура начала открытия клапана     76,5

°°°°

C

Температура полного открытия клапана    90

°°°°

C или больше

<6G72–24 КЛАПАННЫЙ, 6G74>

Температура начала открытия клапана     82

°°°°

C

Температура полного открытия клапана    95

°°°°

C или больше

ПРИМЕЧАНИЕ
Измерьте расстояние от нижней плоскости клапана до корпуса
термостата, когда последний полностью закрыт, а затем полностью
открыт, после чего вычислите ход клапана.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

7. УСТАНОВКА ТЕРМОСТАТА

<4G64>

Внимание
Проверьте, что термостат правильно установлен в корпусе и его
фланец плотно прилегает к корпусу в месте установки. Если
термостат устанавливается неправильно, то нижняя часть
термостата коснется ребра внутри впускного коллектора, делая
невозможным его установку.

<6G72–12 КЛАПАННЫЙ>

Установите термостат во впускной коллектор, как показано на
рисунке.
Внимание
При установке термостата в коллектор убедитесь, что он не
установлен под углом.

<6G72–24 КЛАПАННЫЙ, 6G74, 4M40>

Установите термостат так, чтобы воздушный клапан был расположен
вертикально вверх и совмещен с меткой на корпусе термостата, как
показано на рисунке.
Внимание
Необходимо убедиться в полном отсутствии масла на резиновом
уплотнительном кольце термостата. Кроме того, будьте
осторожны, чтобы не перегнуть и не поцарапать уплотнительное
кольцо при установке.
