Mitsubishi Pajero (1991-1998 год). Руководство - часть 190





CИСТЕМА ОХЛАЖДЕНИЯ –

Термостат и насос охлаждающей

жидкости <4D56>

14-10

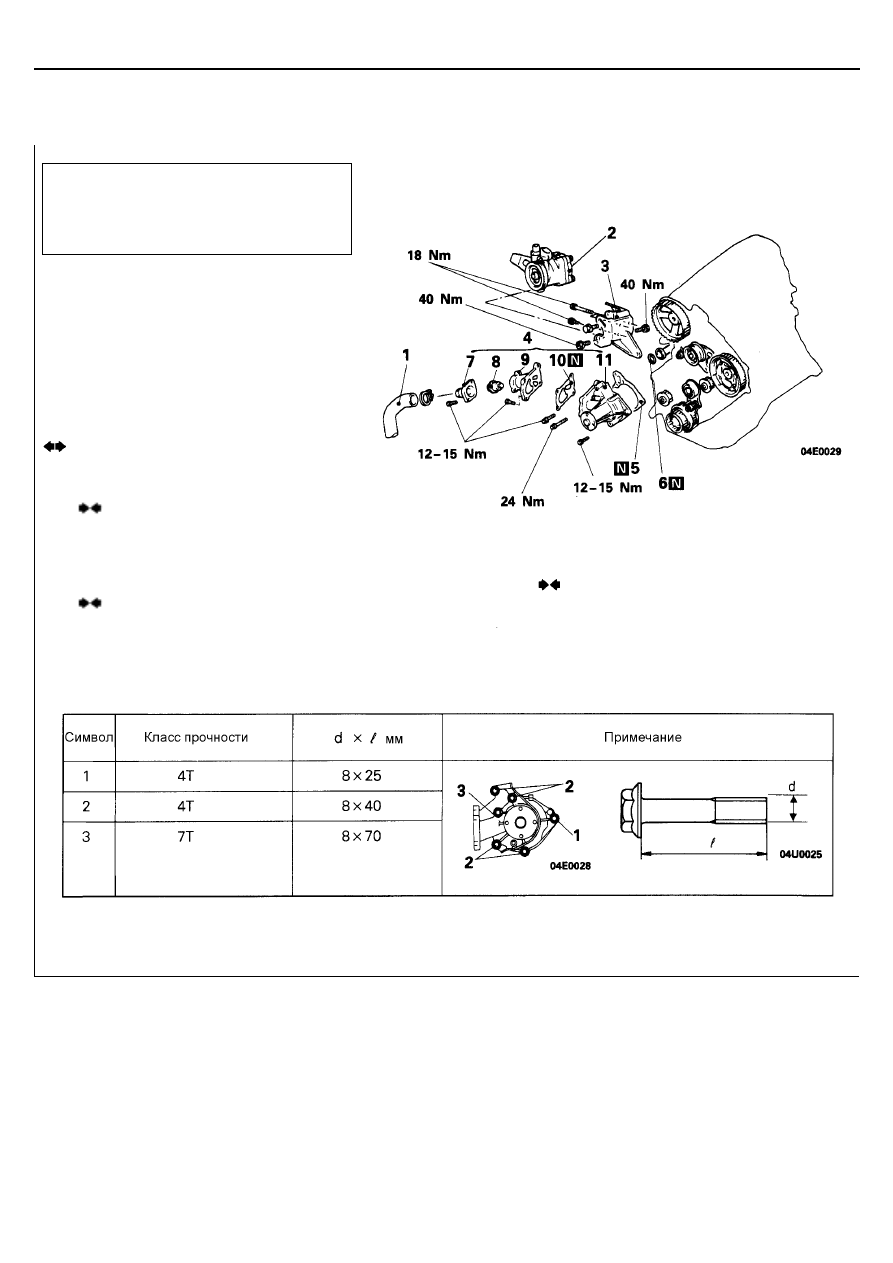

ТЕРМОСТАТ И НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ <4D56>

СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

2. СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО

УПРАВЛЕНИЯ

(1) Снимите насос гидроусилителя рулевого управления

с подсоединенным шлангом с кронштейна.

(2) После снятия, Расположите насос гидроусилителя рулевого

управления вместе со шлангами в таком месте, где он не будет
помехой при выполнении работ. Будьте осторожны, не
натягивайте шланг слишком сильно.



Слив и заливка охлаждающей жидкости



Снятие и установка впускного
воздушного шланга

Последовательность снятия насоса
охлаждающей жидкости



Ремень привода ГРМ – Ремень
привода балансирного механизма
(См. ГЛАВУ 11 – "Ремень привода
ГРМ - балансирного механизма".)

1.

Нижний шланг радиатора

2.

Насос гидроусилителя рулевого
управления

3.

Кронштейн насоса гидроусилителя
рулевого управления

4.

Насос охлаждающей жидкости с
термостатом

5.

Прокладка насоса охлаждающей
жидкости

6.

Кольцевая прокладка

7.

Подводящий патрубок

8.

Термостат

9.

Корпус термостата

10. Прокладка корпуса термостата
11. Насос охлаждающей жидкости

Последовательность снятия термостата
1.

Нижний шланг радиатора

7.

Подводящий патрубок

8.

Термостат

CИСТЕМА ОХЛАЖДЕНИЯ –

Термостат и насос охлаждающей

жидкости <4D56>

14-11

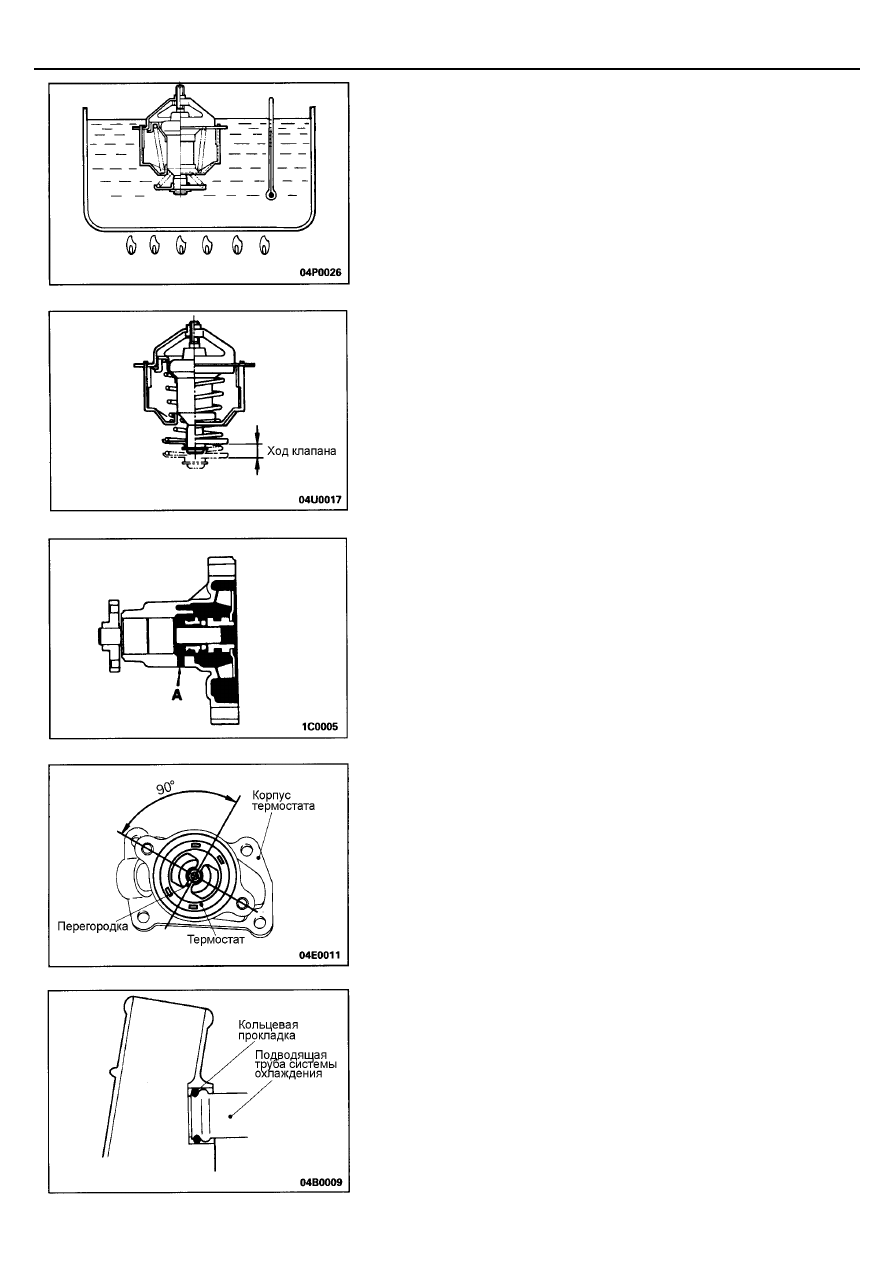

ПРОВЕРКА

ТЕРМОСТАТ



Проверьте, что клапан плотно закрыт при комнатной температуре.



Проверьте отсутствие дефектов или повреждений.



Проверьте отсутствие ржавчины или отложения на клапане. Если
обнаружена ржавчина или отложения, то очистите клапан.



Погрузите термостат в сосуд с водой и нагревайте воду при
одновременном ее помешивании. Проверьте, что температура
начала открытия клапана и температура полного открытия клапана
[соответствующая величина хода клапана 8 мм] совпадают
с номинальными значениями.

Номинальное значение:

Температура начала открытия клапана        76,5

°°°°

C

Температура полного открытия клапана      90

°°°°

C или больше

ПРИМЕЧАНИЕ
Измерьте расстояние от нижней плоскости клапана до корпуса
термостата, когда клапан полностью закрыт, а затем полностью
открыт, после чего вычислите ход клапана.

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ



Проверьте каждую деталь на отсутствие трещин, повреждения или
износа, и замените насос охлаждающей жидкости в сборе если
необходимо.



Проверьте подшипник на отсутствие повреждения, повышенного шума
при работе и медленного вращения, и замените насос охлаждающей
жидкости в сборе если необходимо.



Проверьте узел сальника на отсутствие утечек, и замените насос
охлаждающей жидкости в сборе если необходимо.



Проверьте на отсутствие утечек охлаждающей жидкости. Если
имеются утечки охлаждающей жидкости из отверстия "A", то узел
сальника неисправен. Замените насос охлаждающей жидкости в
сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

8. УСТАНОВКА ТЕРМОСТАТА

Установите термостат, как показано на рисунке.

4. УСТАНОВКА НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

С ТЕРМОСТАТОМ

Наденьте кольцевую прокладку на подводящую трубу системы
охлаждения и нанесите на ее наружную поверхность немного
охлаждающей жидкости или воды, а затем установите трубу.
Внимание
1.

Не допускайте попадание моторного масла, а также
консистентной смазки на поверхность кольцевой прокладки.

2.

Не допускайте попадание на места соединения подводящей
трубы системы охлаждения песка, пыли, и т.д.

3.

Вставьте подводящую трубу системы охлаждения до упора.

CИСТЕМА ОХЛАЖДЕНИЯ –

Насос охлаждающей жидкости <4G64>

14-12

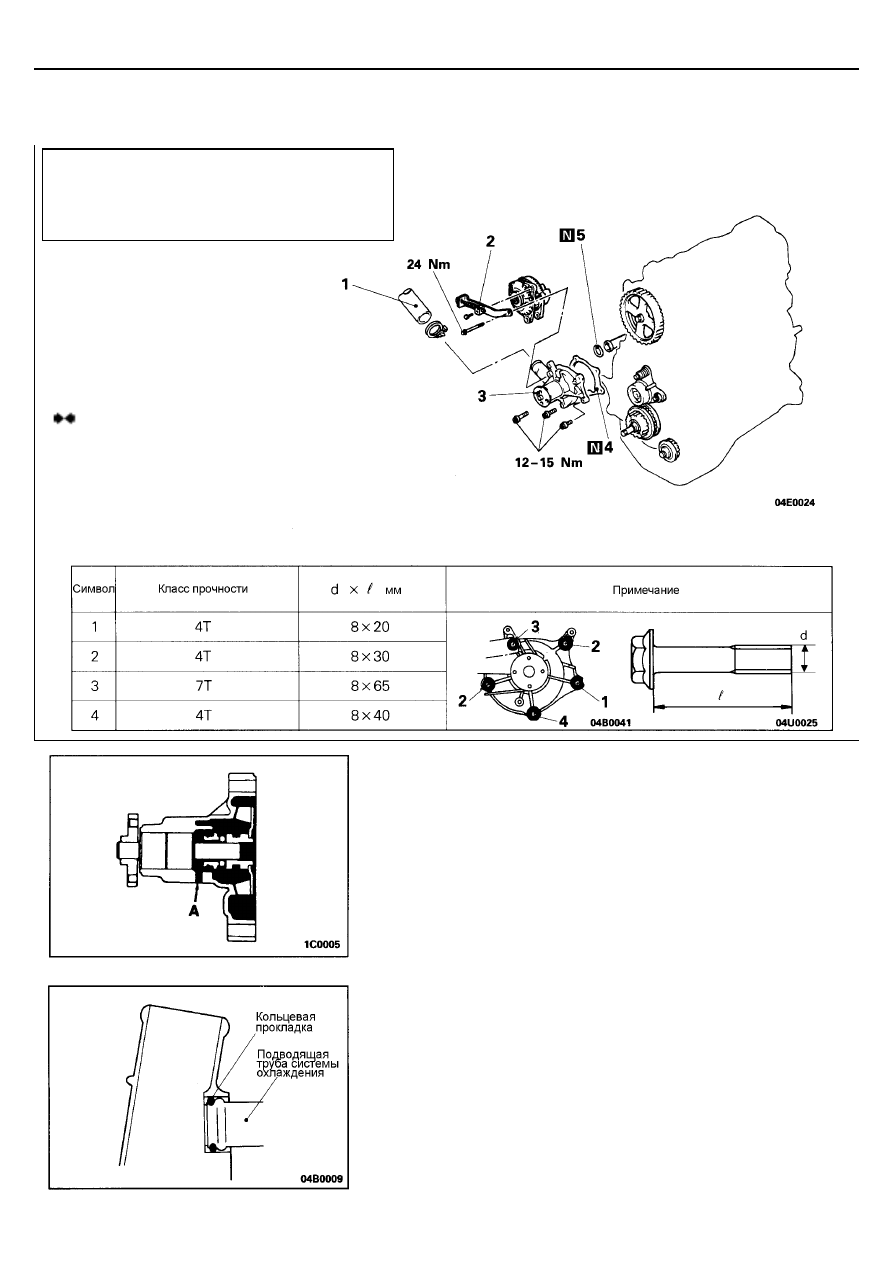

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ <4G64>

СНЯТИЕ И УСТАНОВКА

ПРОВЕРКА

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ



Проверьте каждую деталь на отсутствие трещин, повреждения или
износа, и замените насос охлаждающей жидкости в сборе если
необходимо.



Проверьте подшипник на отсутствие повреждения, повышенного шума
при работе и медленного вращения, и замените насос охлаждающей
жидкости в сборе если необходимо.



Проверьте узел сальника на отсутствие утечек, и замените насос
охлаждающей жидкости в сборе если необходимо.



Проверьте на отсутствие утечек охлаждающей жидкости. Если имеются
утечки охлаждающей жидкости из отверстия "A", то узел сальника
неисправен. Замените насос охлаждающей жидкости в сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

3. УСТАНОВКА НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Наденьте кольцевую прокладку на подводящую трубу системы
охлаждения и нанесите на ее наружную поверхность немного
охлаждающей жидкости или воды, а затем установите трубу.
Внимание
1.

Не допускайте попадание моторного масла, а также
консистентной смазки на поверхность кольцевой прокладки.

2.

Не допускайте попадание на места соединения подводящей
трубы системы охлаждения песка, пыли, и т.д.

3.

Вставьте подводящую трубу системы охлаждения до упора.



Слив и заливка охлаждающей жидкости



Снятие и установка ремня привода ГРМ, ремня
привода балансирного механизма
(См. ГЛАВУ 11 – "Ремень привода ГРМ".)

Последовательность снятия
1.

Нижний шланг радиатора

2.

Регулировочная планка
генератора

3.

Насос охлаждающей жидкости

4.

Прокладка насоса охлаждающей
жидкости

5.

Кольцевая прокладка

CИСТЕМА ОХЛАЖДЕНИЯ –

Насос охлаждающей жидкости
<6G72–12 КЛАПАННЫЙ>

14-13

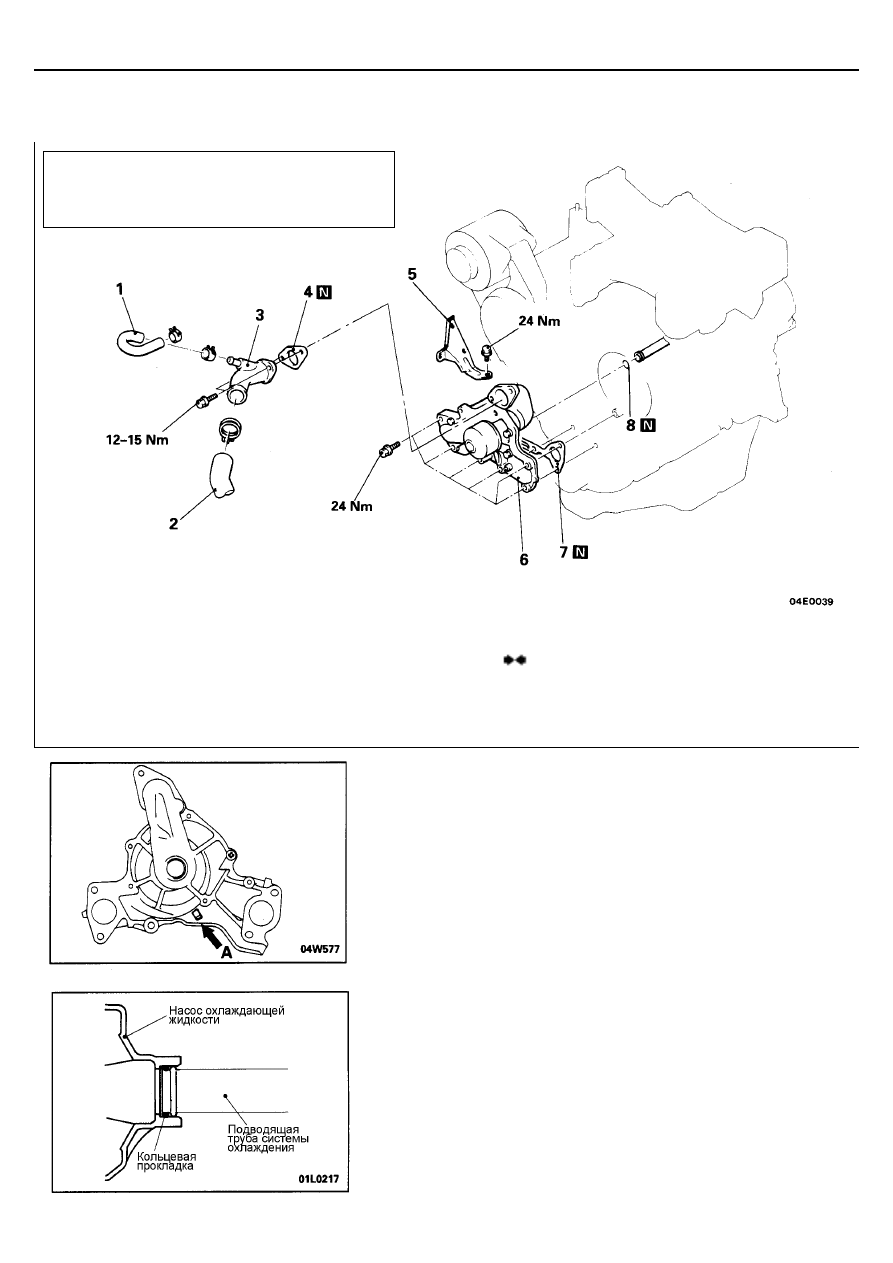

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ <6G72–12 КЛАПАННЫЙ>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.

Перепускной шланг системы охлаждения

2.

Нижний шланг радиатора

3.  Подводящий патрубок системы охлаждения
4.  Прокладка подводящего патрубка

5.

Стойка вентилятора системы охлаждения

6.

Насос охлаждающей жидкости

7.

Прокладка насоса охлаждающей жидкости

8.

Кольцевая прокладка

ПРОВЕРКА

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ



Проверьте каждую деталь на отсутствие трещин, повреждения или
износа, и замените насос охлаждающей жидкости в сборе если
необходимо.



Проверьте подшипник на отсутствие повреждения, повышенного шума
при работе и медленного вращения, и замените насос охлаждающей
жидкости в сборе если необходимо.



Проверьте узел сальника на отсутствие утечек, и замените насос
охлаждающей жидкости в сборе если необходимо.



Проверьте на отсутствие утечек охлаждающей жидкости. Если имеются
утечки охлаждающей жидкости из отверстия "A", то узел сальника
неисправен. Замените насос охлаждающей жидкости в сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

6. УСТАНОВКА НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Наденьте кольцевую прокладку на подводящую трубу системы
охлаждения и нанесите на ее наружную поверхность немного
охлаждающей жидкости или воды, а затем установите трубу.
Внимание
1.

Не допускайте попадание моторного масла, а также
консистентной смазки на поверхность кольцевой прокладки.

2.

Не допускайте попадание на места соединения подводящей
трубы системы охлаждения песка, пыли, и т.д.

3.

Вставьте подводящую трубу системы охлаждения до упора.

Предварительные и заключительные операции



Слив и заливка охлаждающей жидкости



Снятие и установка ремня привода ГРМ (См.
ГЛАВУ 11 – "Ремень привода ГРМ".)
