CИСТЕМА "AUTO-CRUISE" –

Компоненты системы

поддержания скорости

13-197

<Автомобили с правым рулем>

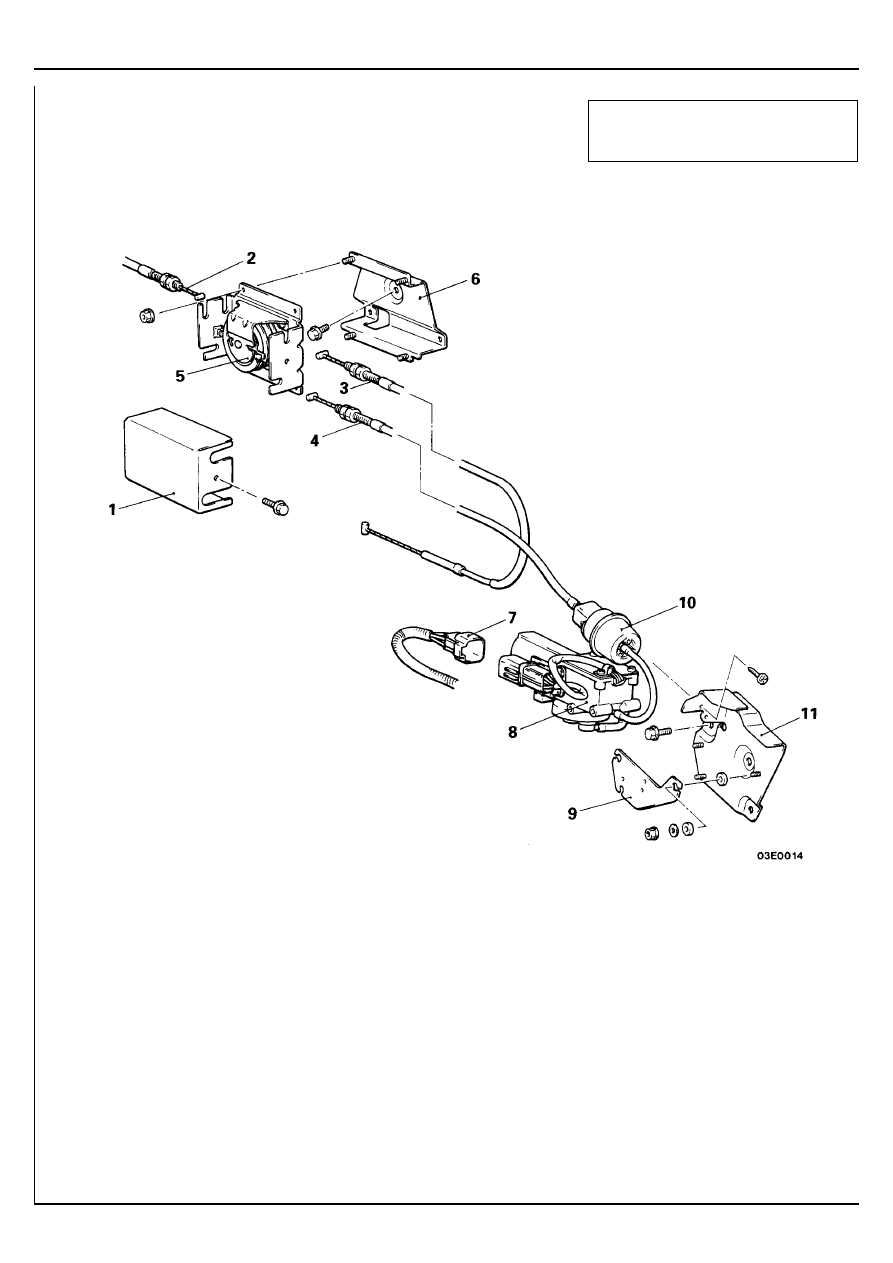

Последовательность снятия передаточного механизма
1.

Защита передаточного механизма

2.

Соединение троса педали акселератора

3.

Соединение троса привода дроссельной заслонки (или троса
управления ТНВД для моделей с дизельным двигателем)

4.

Соединение троса привода системы поддержания скорости

5.

Передаточный механизм

6.

Кронштейн

Последовательность снятия привода
4.

Соединение троса привода системы поддержания скорости

7.

Разъем проводки

8.

Вакуумный насос

9.

Кронштейн вакуумного насоса

10. Привод
11.  Кронштейн привода

•



Регулировка тросов управления,
(Смотрите страницу 13-188.)

CИСТЕМА "AUTO-CRUISE" –

Компоненты системы

поддержания скорости

13-198

СНЯТИЕ И УСТАНОВКА <ВЫКЛЮЧАТЕЛИ, ЭЛЕКТРОННЫЙ БЛОК
УПРАВЛЕНИЯ И ДАТЧИКИ>

<Автомобили с левым рулем>

<Автомобили с правым рулем>

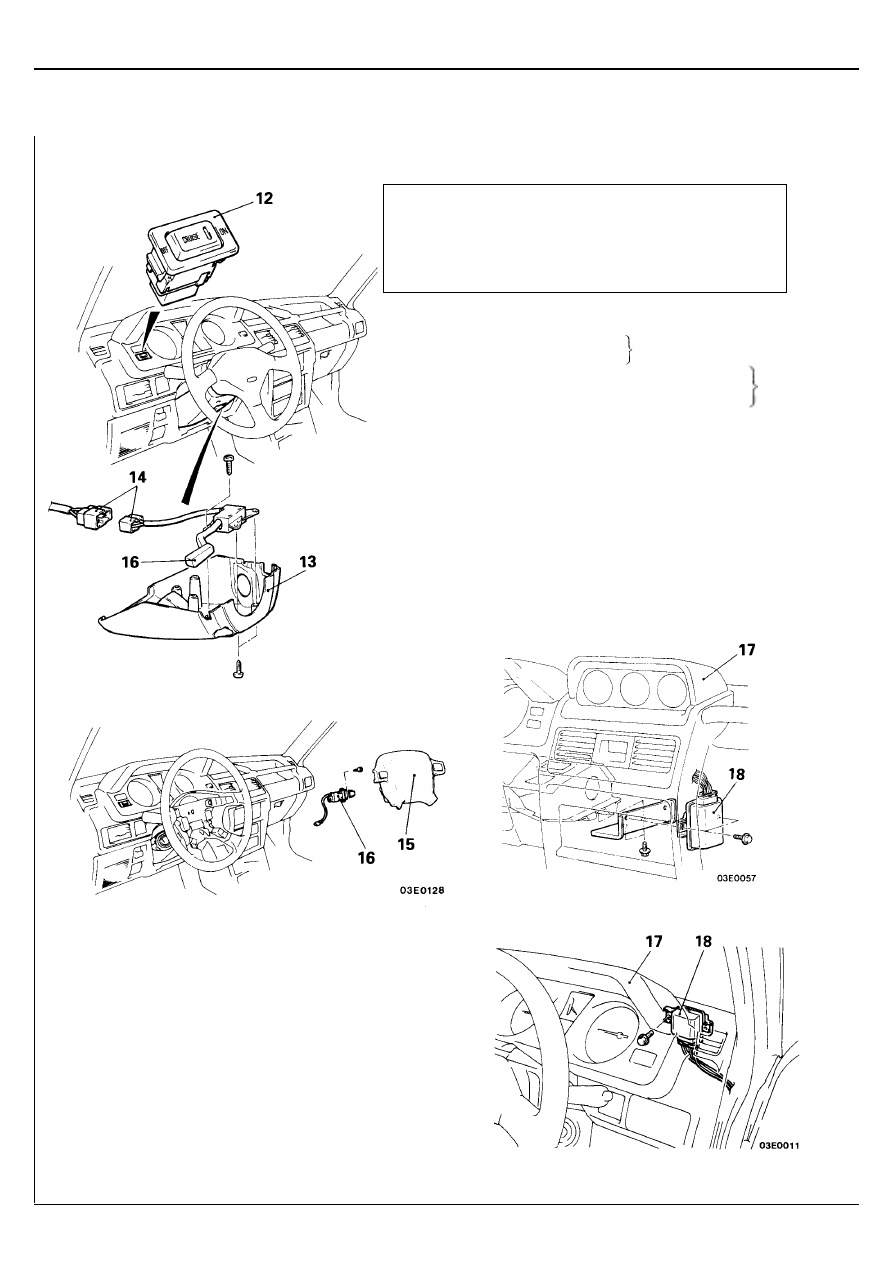

Последовательность снятия выключателей

ВНИМАНИЕ: Модели с дополнительной системой
пассивной безопасности (SRS)
Перед снятием блока подушки безопасности
ознакомьтесь с ГЛАВОЙ 52В – "Меры безопасности при
техническом обслуживании системы SRS", "Модуль
подушки безопасности и Часовая пружина".

12.  Главный выключатель
13.  Нижний кожух рулевой колонки
14.  Разъемы проводки
16.  Управляющий переключатель
15.  Блок подушки безопасности (Смотрите ГЛАВУ 52В –

"Модуль подушки безопасности и часовая пружина".

16.  Управляющий переключатель

Последовательность снятия блока управления
17.  Панель приборов

(Смотрите ГЛАВУ 52А – "Панель приборов".)

18.  Электронный блок управления

<Автомобили выпуска

до Октября 1993 г>

<Автомобили
выпуска
с Ноября 1993 г>

CИСТЕМА "AUTO-CRUISE" –

Компоненты системы

поддержания скорости

13-198-1

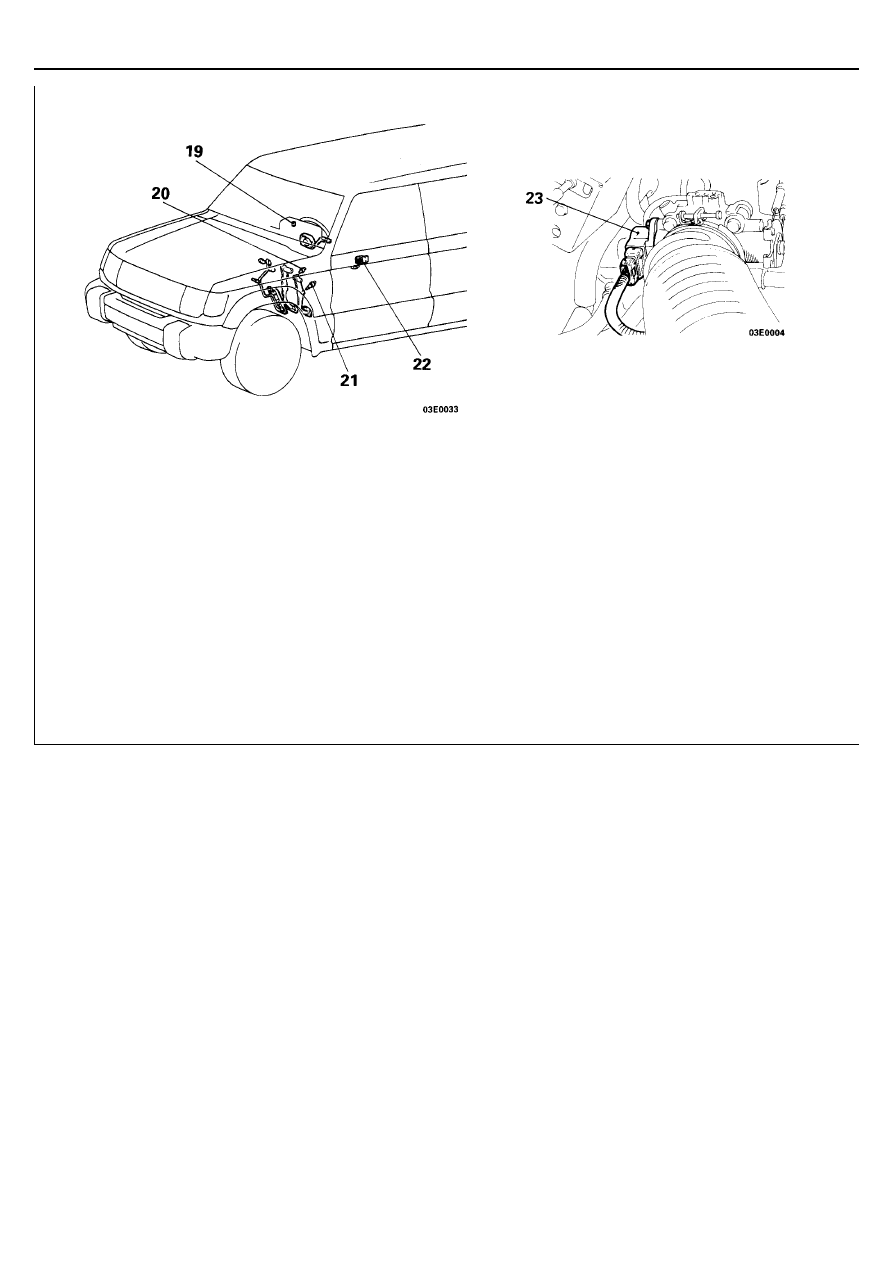

Последовательность снятия датчиков
19.  Датчик скорости автомобиля (герконовое реле)

(Смотрите ГЛАВУ 54 – "Измерители и указатели".)

20. Выключатель стоп-сигналов
21. Выключатель педали сцепления (Модели с МКПП <M/T>)
22. Выключатель блокировки стартера (Модели с АКПП <A/T>)
23. Датчик положения дроссельной заслонки

(Модели <3000>, <3500>)

14-1

СИСТЕМА ОХЛАЖДЕНИЯ

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................. 2

Основные технические характеристики ......... 2
Основные данные для регулировок и
контроля .......................................................... 2
Охлаждающая жидкость ................................. 3
Герметики ........................................................ 3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ .............................................. 3

Проверка герметичности системы
охлаждения ..................................................... 3
Проверка давления открытия клапана
крышки радиатора .......................................... 4
Замена охлаждающей жидкости .................... 4
Измерение концентрации антифриза ............ 5
Проверка охлаждающей жидкости ................. 5

ВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ ....... 6

ТЕРМОСТАТ
<4G64, 6G72, 6G74, 4M40>  ................................. 8

ТЕРМОСТАТ И НАСОС
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ <4D56>............10

НАСОС ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ <4G64>  ..........................................12

НАСОС ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ <6G72–12 КЛАПАННЫЙ> ............13

НАСОС ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ <6G74>  .......................................13-1

НАСОС ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ <4M40> .......................................13-2

НАСОС ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ <6G72–24 КЛАПАННЫЙ> .........13-3

РАДИАТОР *  ......................................................14

ТЕРМОВЫКЛЮЧАТЕЛЬ, ДАТЧИК УКАЗАТЕЛЯ
ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ, ДАТЧИК ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ДАТЧИК-
ВЫКЛЮЧАТЕЛЬ ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ........................16

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS) - НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ
(1) На данном автомобиле надувная подушка безопасности для водителя является дополнительным

оборудованием.

(2) В систему SRS входят следующие компоненты: датчики удара, электронный блок управления SRS - ECU,

контрольная лампа SRS, модули надувной подушки безопасности, часовая пружина и соединительные
провода. Другие, связанные с системой SRS компоненты (которые необходимо снять/установить в связи с
обслуживанием или ремонтом системы SRS) обозначены в тексте звездочкой (*).

ВНИМАНИЕ!
(1) Неквалифицированное обслуживание или ремонт какого-либо компонента системы SRS (а также

связанного с системой SRS компонента) может привести к травме или гибели обслуживающего персонала
(в результате несанкционированного срабатывания надувной подушки безопасности), а также водителя и
переднего пассажира (в результате неработоспособности системы SRS после неквалифицированного
обслуживания или ремонта).

(2) Техническое обслуживание или ремонт любого компонента системы SRS (либо связанного с нею

компонента) должны выполняться только официальным дилером MITSUBISHI.

(3) Технический персонал дилера MITSUBISHI, прежде чем приступать к обслуживанию или ремонту любого

компонента системы SRS (либо связанного с ней компонента), обязан тщательно изучить данное
Руководство, в особенности ГЛАВУ 52В – "Дополнительная система пассивной безопасности (SRS)".
