13-1

ТОПЛИВНАЯ СИСТЕМА



СОДЕРЖАНИЕ

ТОПЛИВНАЯ СИСТЕМА



<24-клапанный двигатель 6G7,
двигатель 6G74>

................................. 2

ОБЩИЕ СВЕДЕНИЯ ................................ 2

Конструктивные изменения................. 2

ОБЩАЯ ИНФОРМАЦИЯ.......................... 2

ПРОВЕРКА КОМПОНЕНТОВ СИСТЕМЫ
РАСПРЕДЕЛЕННОГО ВПРЫСКА
ТОПЛИВА (MPI) НА АВТОМОБИЛЕ ...... 2

Линия питания (управляющее реле)
и цепь вывода IG замка зажигания..... 2

Топливный насос ................................. 4

Датчик расхода воздуха....................... 7



Датчик положения
распределительного вала ................... 8

Датчик положения
коленчатого вала ................................. 9

Кислородный датчик ............................ 10

Форсунки............................................... 11

Сервопривод регулятора оборотов
холостого хода (шаговый
электродвигатель)................................ 11

Электромагнитный клапан
регулируемой впускной
системы <DOHC>................................. 12

Электромагнитный клапан
продувки адсорбера............................. 12

Электромагнитный клапан системы
рециркуляции отработавших
газов (EGR)........................................... 13




















ТОПЛИВНАЯ СИСТЕМА

24-клапанный двигатель 6G72, двигатель 6G74 – Общие сведения / Общая
информация / Проверка компонентов системы впрыска на автомобиле

13-2

ТОПЛИВНАЯ СИСТЕМА
<24-клапанный двигатель 6G7, двигатель 6G74>

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Были установлены новые операции по техническому обслуживанию в соответствие со следующими изменениями:

•

Внесены изменения в электронный блок управления двигателем.

•

Разделение управляющего реле двигателя и реле управления топливным насосом, которые ранее были объединены.

ОБЩАЯ ИНФОРМАЦИЯ

Параметры

Характеристики

Двигатель с одним верхним
распределительным валом
(SOHC)

Е2Т37498
Е2Т37499 <Автомобили с иммобилайзером>

Электронный блок
управления
двигателем

Идентификационный
номер модели

Двигатель с двумя верхними
распределительными
валами (DOHC)

Е2Т39987
Е2Т39988 <Автомобили с иммобилайзером>

ПРОВЕРКА КОМПОНЕНТОВ СИСТЕМЫ РАСПРЕДЕЛЕННОГО
ВПРЫСКА ТОПЛИВА (MPI) НА АВТОМОБИЛЕ

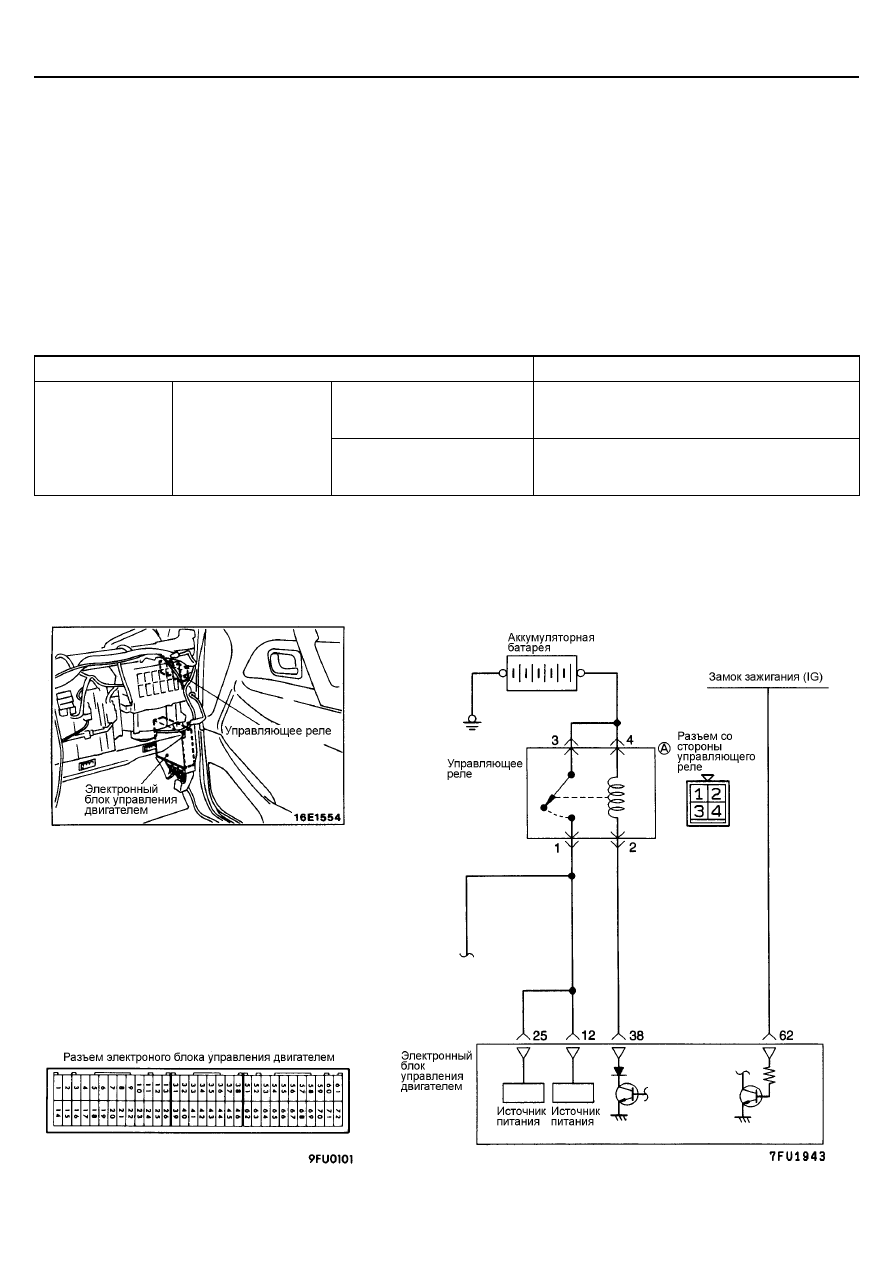

ЛИНИЯ ПИТАНИЯ (УПРАВЛЯЮЩЕЕ РЕЛЕ) И ЦЕПЬ ВЫВОДА IG ЗАМКА
ЗАЖИГАНИЯ























ТОПЛИВНАЯ СИСТЕМА -

24-клапанный двигатель 6G72, двигатель 6G74 –
Проверка компонентов системы впрыска на автомобиле

13-3

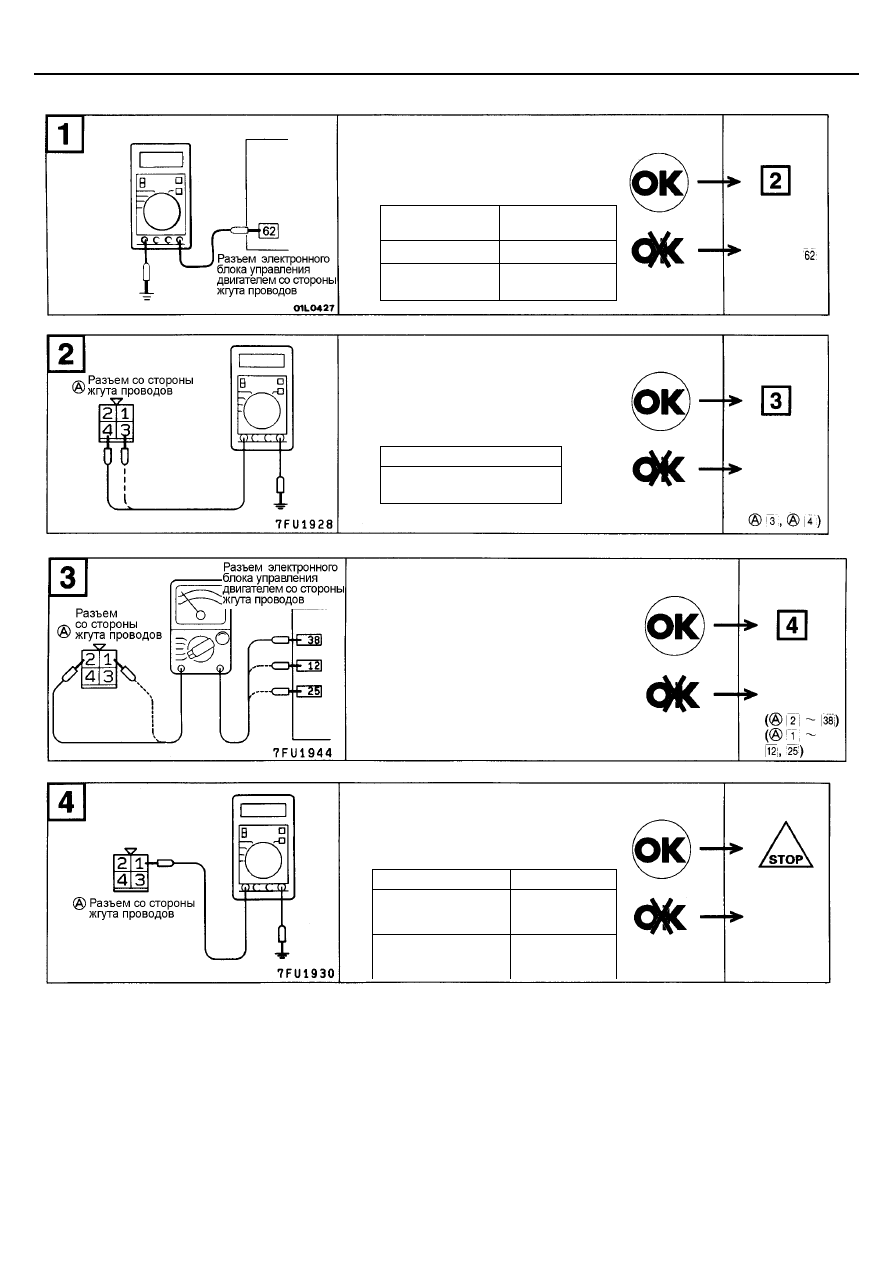

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ



















Измерьте напряжение цепи вывода IG
замка зажигания.

•

Разъем электронного блока

управления двигателем: Отсоединен.





Ключ зажигания

в положении

Напряжение (В)



OFF (ВЫКЛ.) 0



ON (ВКЛ.)

Напряжение

бортсети (SV)

Отремонти-
руйте проводку
(Замок
зажигания -

или проверьте
замок
зажигания.

Измерьте напряжение питания
управляющего реле.

•

Ключ зажигания в положении

OFF (ВЫКЛ.)

•

Разъем управляющего реле:

Отсоединен



Напряжение (В)



Напряжение

бортсети (SV)

Отремон-
тируйте



проводку



(Аккумуля-
торная
батарея -



Проверьте отсутствие обрыва цепи или
короткого замыкания на "массу" в цепи
между электронным блоком управления
двигателем и управляющим реле.

•

Разъем электронного блока

управления двигателем: Отсоединен

•

Разъем управляющего

реле: Отсоединен



Отремон-
тируйте



проводку

Проверьте напряжение питания привода.

•

Разъем электронного блока

управления двигателем: Подсоединен

•

Разъем управляющего

реле: Подсоединен



Двигатель

Напряжение (В)



Проворачивание

коленчатого вала

стартером

8 В или выше



При нажатии на
педаль акселератора



(разгоне)

Напряжение

бортсети (SV)

Замените
управляющее
реле или
неисправный
электронный
блок
управления
двигателем.





ТОПЛИВНАЯ СИСТЕМА -

24-клапанный двигатель 6G72, двигатель 6G74 –
Проверка компонентов системы впрыска на автомобиле

13-4

ПРОВЕРКА УПРАВЛЯЮЩЕГО РЕЛЕ



(1)  Отсоедините управляющее реле.



(2)  Замените управляющее реле, если оно неисправно.

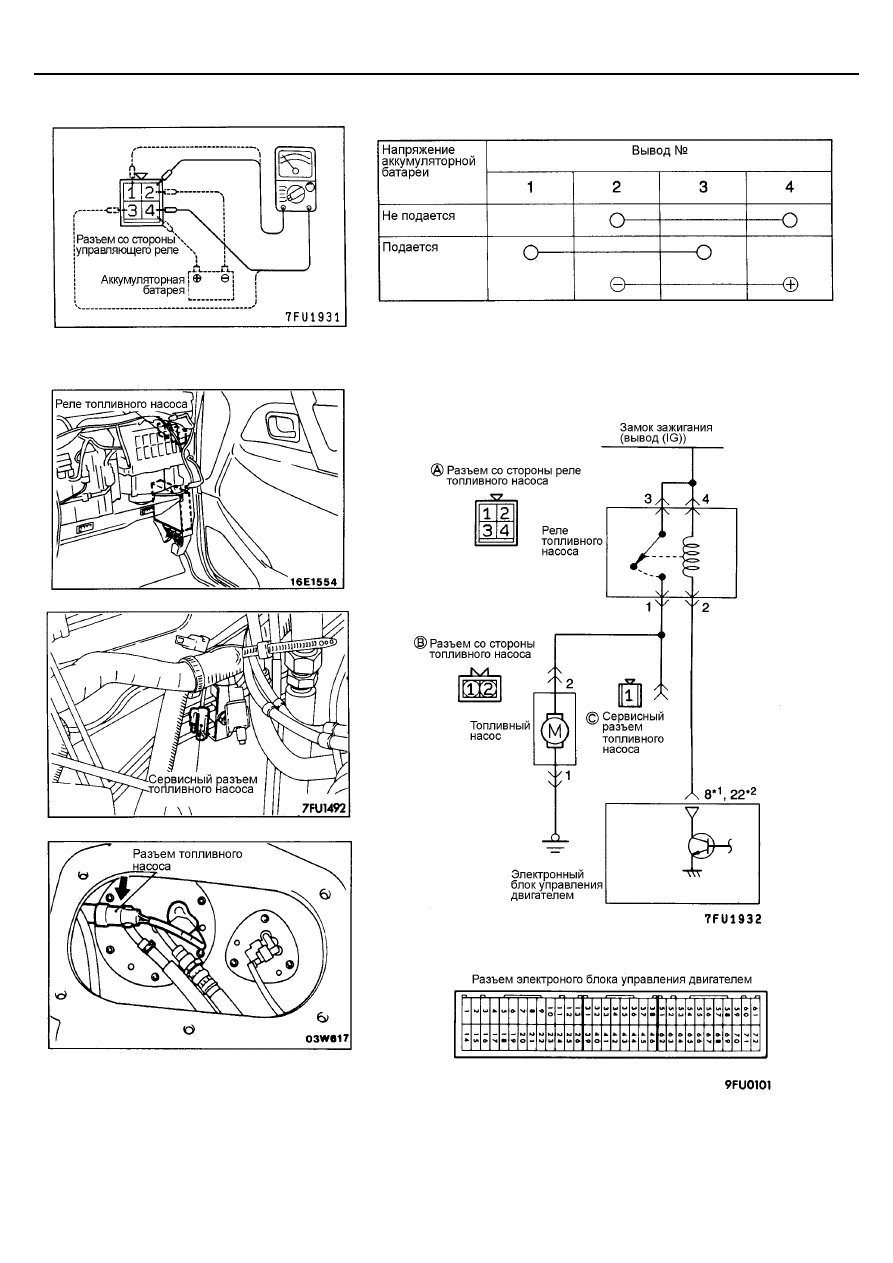

ТОПЛИВНЫЙ НАСОС















ППРИМЕЧАНИЕ
*

1

: Автомобили без иммобилайзера

*

2

: Автомобили с иммобилайзером
