ТОПЛИВНАЯ СИСТЕМА -

24-клапанный двигатель 6G72, двигатель 6G74 –
Проверка компонентов системы MPI на автомобиле



13-8

ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА И СИЛОВОЕ РЕЛЕ











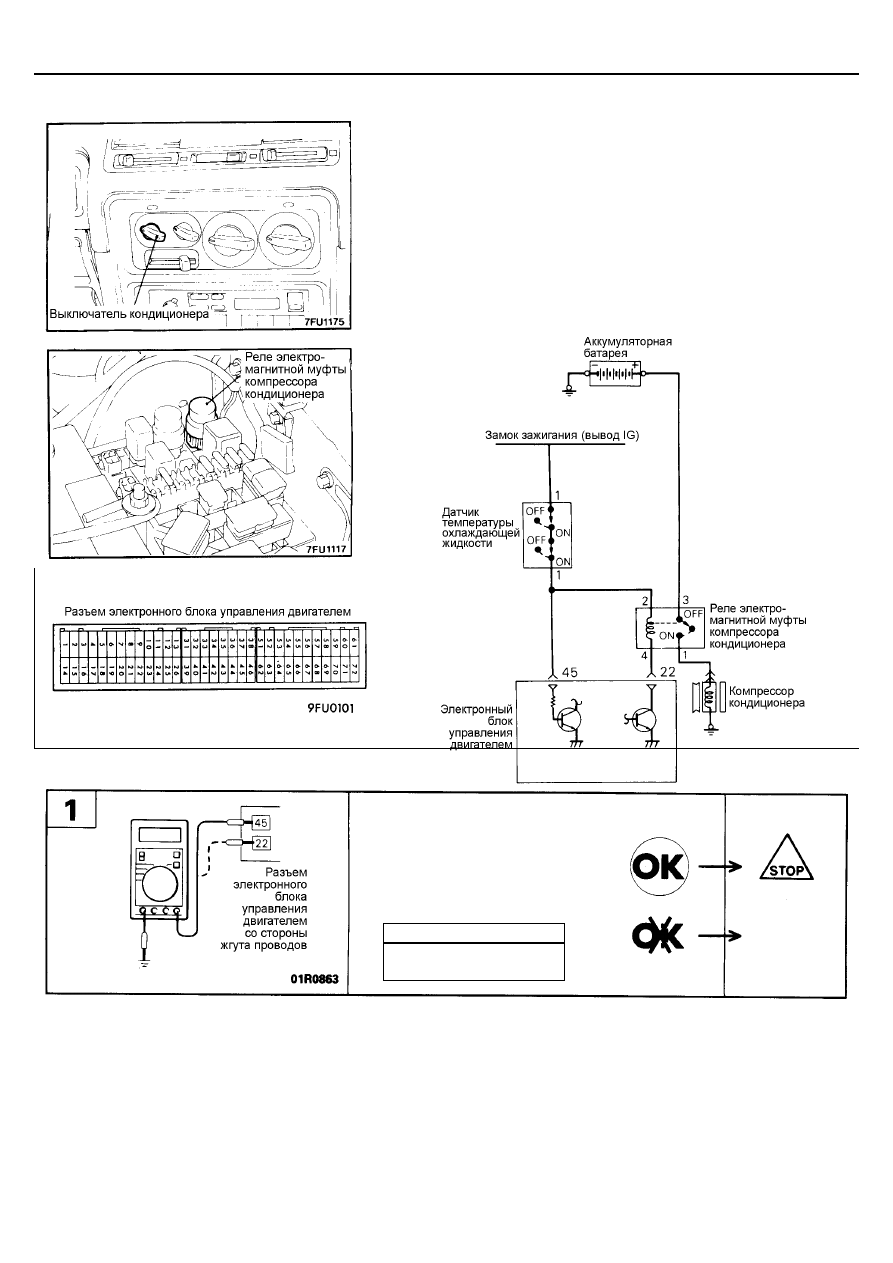

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ













Измерьте напряжение цепи питания
кондиционера.

•

Разъем электронного блока

управления двигателем: Отсоединен

•

Ключ зажигания: положение "ON"

•

Выключатель

кондиционера: положение "ON"



Напряжение (В)



Напряжение

бортсети (SV)

Проверьте
цепь
кондиционера.





ТОПЛИВНАЯ СИСТЕМА

 -

<Двигатель 4D56, двигатель 4М40 – Общие сведения / Технические
операции на автомобиле /



Топливный фильтр (модели с подогревом)



13-9

ТОПЛИВНАЯ СИСТЕМА <Двигатель 4D56, двигатель 4М40>

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ



•

В связи с добавлением автомобилей с иммобилайзером на ТНВД был установлен контроллер клапана отсечки
топливоподачи со встроенным электромагнитным клапаном отсечки топливоподачи.

•

Была изменена конструкция подогрева топлива и были установлены новые операции по его техническому обслуживанию.
В результате был упразднен блок управления подогревом топлива.



ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ

ПРОВЕРКА КОНТРОЛЛЕРА КЛАПАНА
ОТСЕЧКИ ТОПЛИВОПОДАЧИ

Проверка работы

Поднесите микрофон к контроллеру клапана отсечки топливоподачи и
убедитесь, что при включении зажигания слышен звук срабатывания
клапана.
Если звук отсутствует, проверьте иммобилайзер и его цепи как описано в
ГЛАВЕ 54 – Иммобилайзер.



ТОПЛИВНЫЙ ФИЛЬТР <АВТОМОБИЛИ С ПОДОГРЕВОМ ЛИНИИ
ПОДВОДА ТОПЛИВА>

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•

Снятие промежуточного охладителя наддувочного
воздуха







Заключительные операции
(1)  Установка промежуточного охладителя

наддувочного воздуха

(2)  Удаление воздуха из топливопровода

















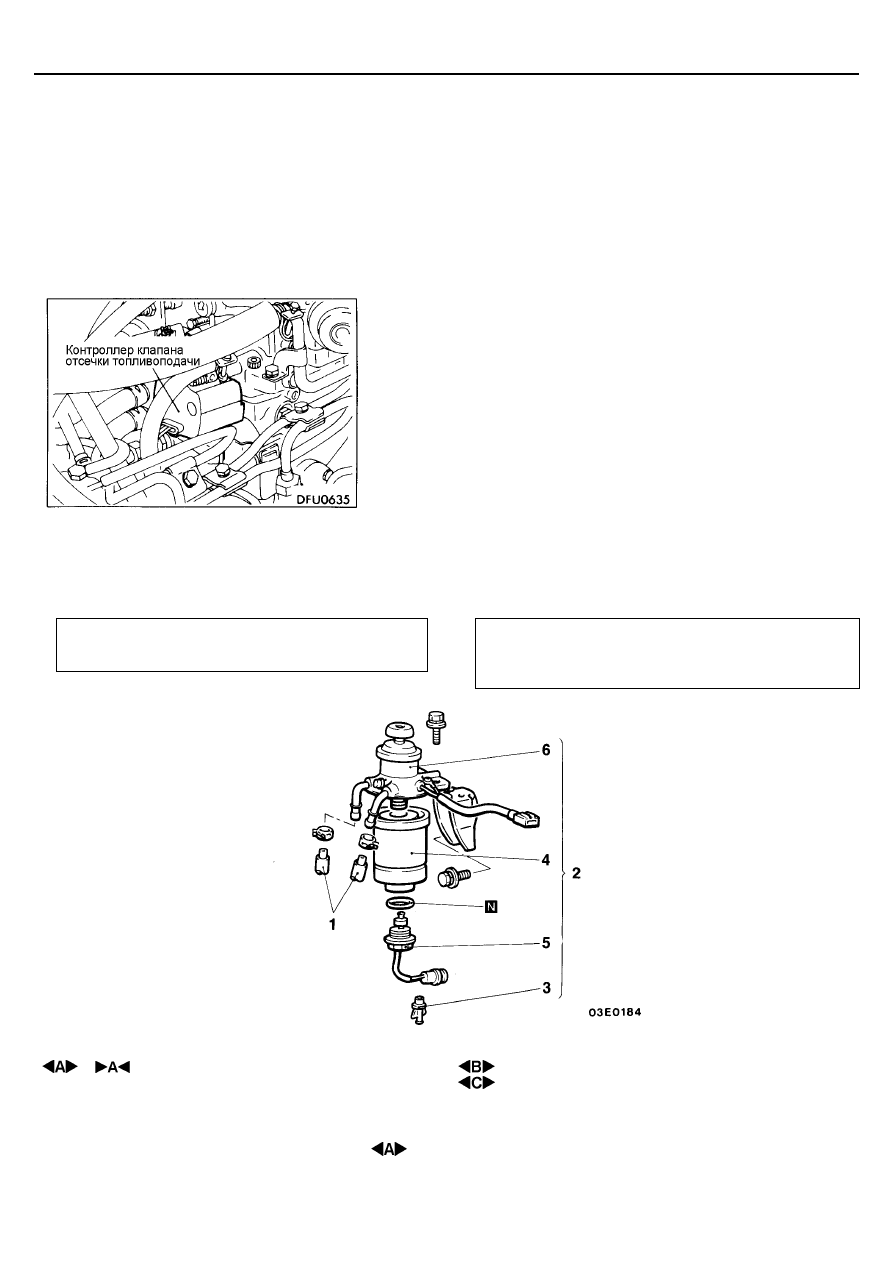

Последовательность снятия
1. Соединение главного шланга
2. Топливный фильтр в сборе
3. Сливная пробка













4. Картридж топливного фильтра
5. Датчик уровня воды
6. Корпус насоса топливного фильтра



ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ГЛАВНОГО ШЛАНГА

Внимание:

Прикройте шланг тряпкой, чтобы предотвратить разбрызгивание
топлива.













ТОПЛИВНАЯ СИСТЕМА -

<Двигатель 4D56, двигатель 4М40 – Общие сведения / Технические
операции на автомобиле /



Топливный фильтр (модели с подогревом)



13-10

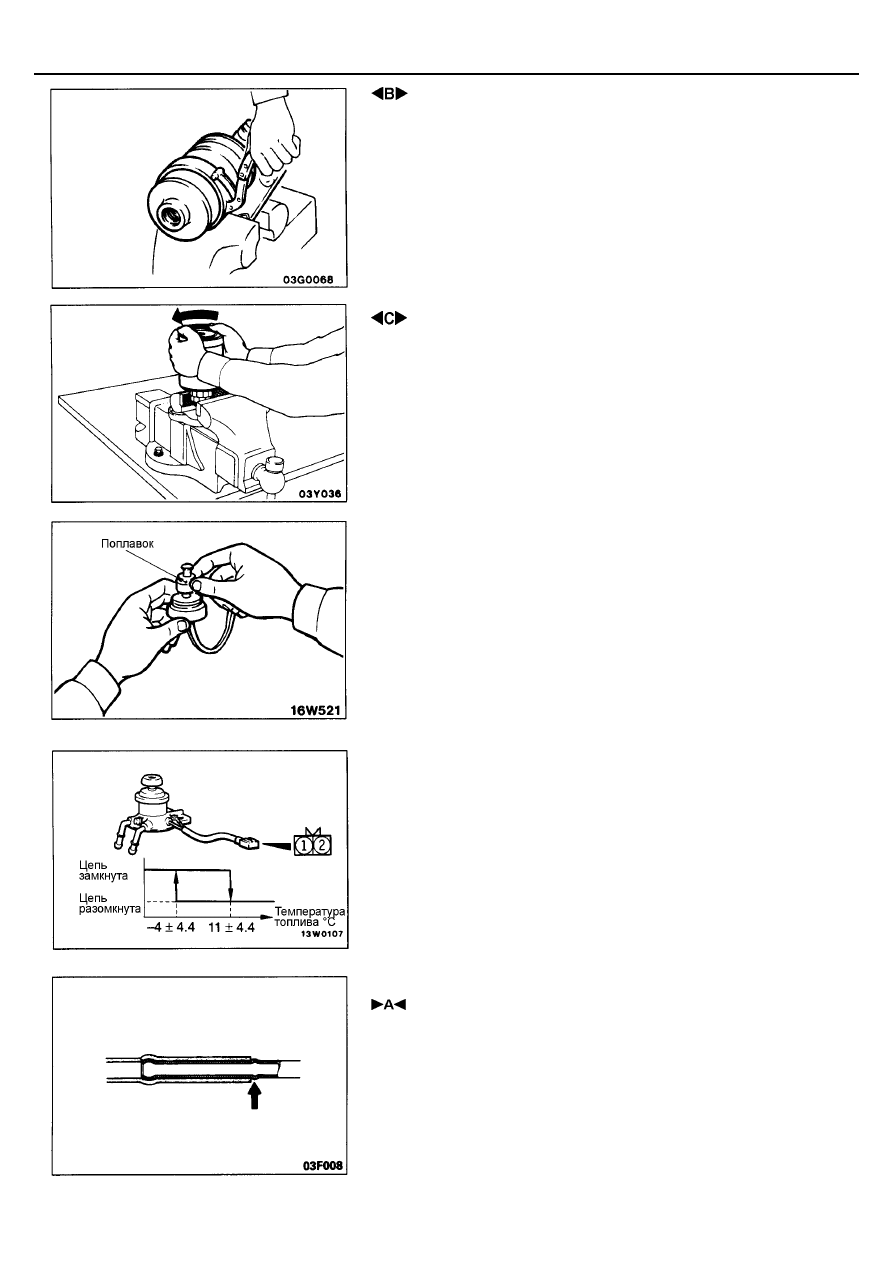

 СНЯТИЕ КАРТРИДЖА ТОПЛИВНОГО ФИЛЬТРА

Зажмите насос топливного фильтра в тисках. Снимите картридж
топливного фильтра, используя ключ для снятия масляного фильтра.




 СНЯТИЕ ДАТЧИКА УРОВНЯ ВОДЫ В ТОПЛИВНОМ

ФИЛЬТРЕ

Зажмите датчик уровня воды в тисках. Отверните рукой картридж
топливного фильтра.




ПРОВЕРКА

•

Проверьте отсутствие трещин, изломов и повреждений на шлангах и

топливопроводах.

•

Проверьте отсутствие засорения или повреждения топливного

фильтра.

ПРОВЕРКА РАБОТЫ ДАТЧИКА УРОВНЯ ВОДЫ

Подсоедините тестер для электрических цепей к разъему датчика уровня
воды. Датчик исправен, если при поднятом поплавке цепь между его
выводами замкнута, а при опущенном поплавке - цепь разомкнута.




ПРОВЕРКА ЦЕПИ ПОДОГРЕВАТЕЛЯ ТОПЛИВА

Цепь между выводами подогревателя должна быть замкнута при
охлаждении насоса топливного фильтра до –4

°

С или ниже и цепь должна

размыкаться при постепенном нагреве насоса. Если это так, то подогрев
топлива исправен.




ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ГЛАВНОГО ШЛАНГА

Надежно закрепите все шланги, вставляя их до ступенчатой части на
трубках.
