ТОПЛИВНАЯ СИСТЕМА -
<
двигатель 6G72-SOHC 24-клапанный, двигатель 6G74-SOHC
24-клапанный> Общие сведения/ Общая информация
13-3
СИСТЕМА ТОПЛИВОПОДАЧИ <ДВИГАТЕЛЬ 6G72-SOHC
24-КЛАПАННЫЙ, ДВИГАТЕЛЬ 6G74-SOHC 24-КЛАПАННЫЙ>
ОБЩИЕ СВЕДЕНИЯ
КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ
•
Разработан и используется 24-клапанный двигатель 6G74-SOHC. Поэтому в этом разделе приведены операции по
техническому обслуживанию этого двигателя.
•
Изменены технические характеристики 24-клапанного двигателя 6G72-SOHC. А также приведены операции по
техническому обслуживанию этого двигателя.
•
Соединение топливного шланга высокого давления заменено быстросъемным соединением.
ОБЩАЯ ИНФОРМАЦИЯ

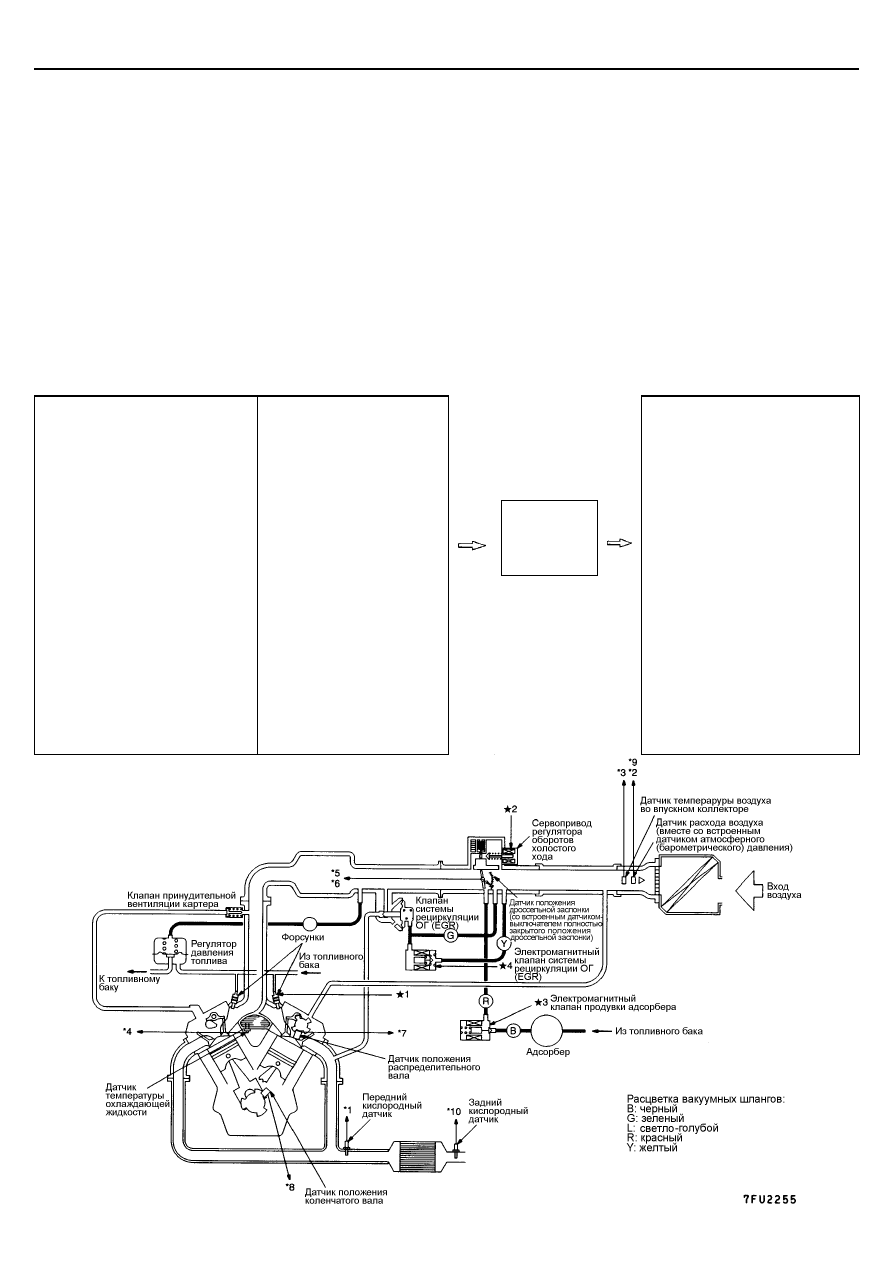

СХЕМА СИСТЕМЫ РАСПРЕДЕЛЕННОГО ВПРЫСКА
<двигатель 6G74-SOHC 24-клапанный>
Электронный
блок
управления
двигателем
*1
Передний кислородный
датчик
*2
Датчик расхода воздуха
*3
Датчик температуры
воздуха во впускном
коллекторе
*4
Датчик температуры
охлаждающей жидкости
*5
Датчик положения
дроссельной заслонки
*6
Датчик-выключатель
полностью закрытого
положения дроссельной
заслонки
*7
Датчик положения
распределительного вала
*8
Датчик положения
коленчатого вала
*9
Датчик атмосферного
(барометрического)
давления
*10 Задний кислородный
датчик
•
Замок зажигания
(вывод ST)
•
Замок зажигания
(вывод IG1)
•
Линия питания
•
Датчик скорости
автомобиля
•
Выключатель
кондиционера
•
Датчик-выключатель
давления жидкости в
системе усилителя
рулевого управления
•
Выключатель
блокировки стартера
•
Датчик детонации
b1 Форсунки
b2 Сервопривод регулятора
оборотов холостого хода
b3 Электромагнитный клапан
продувки адсорбера
b4 Электромагнитный клапан
системы рециркуляции ОГ
(EGR)
•
Реле топливного насоса
•
Управляющее реле
•
Силовое реле
кондиционера (реле
электромагнитной муфты
компрессора)
•
Катушка зажигания,
силовой транзистор
•
Сигнал системы
диагностики
•
Контрольная лампа
индикации неисправности
двигателя
