ТОПЛИВНАЯ СИСТЕМА -

<двигатель 6G72-SOHC 24-клапанный, двигатель
6G74-SOHC 24-клапанный> Специальный инструмент

13-7

Инструмент

Номер

Название

Назначение

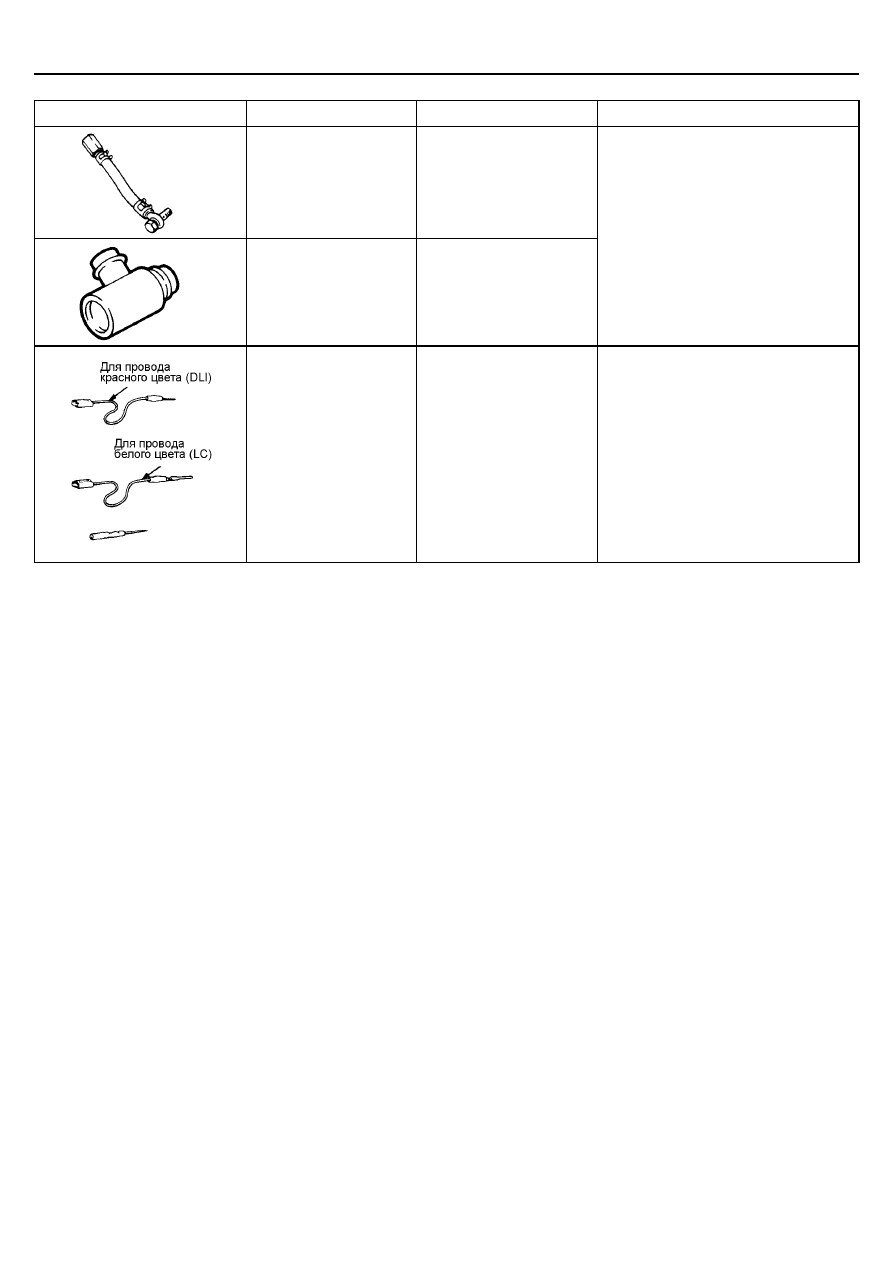

MD998709

Шланг переходника

MD998742

Переходник шланга

Измерение давления топлива в
системе

MB991223

Комплект тестовых
проводов

•



для проверки
надежности
контактов (давления
контактов)
в электрическом
разъеме

•



Пробник для
подсоединения
универсального
тестера

•



Измерение напряжения на
выводах разъемов

ТОПЛИВНАЯ СИСТЕМА -

<двигатель 6G72-SOHC 24-клапанный, двигатель
6G74-SOHC 24-клапанный > Поиск неисправностей

13-8

ПОИСК НЕИСПРАВНОСТЕЙ

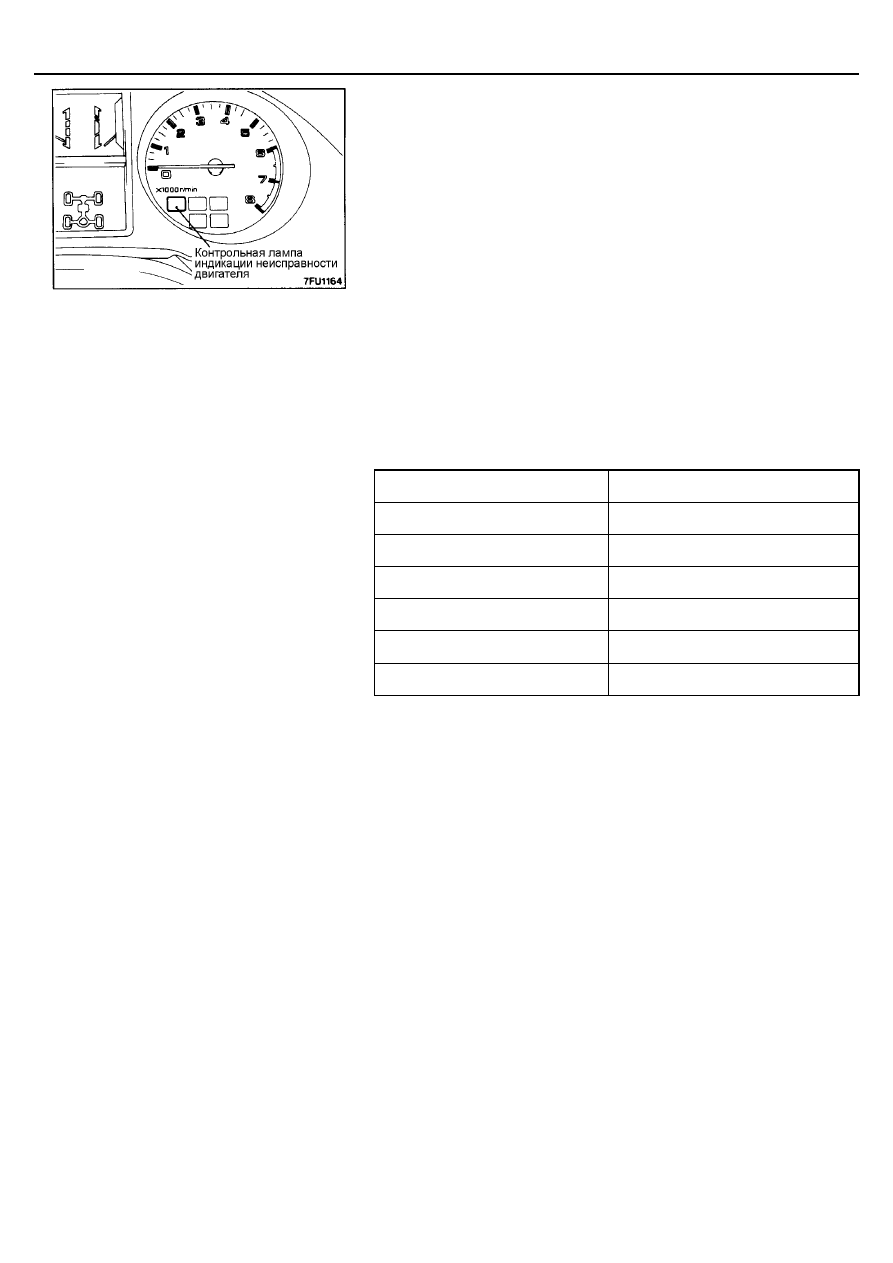

КОНТРОЛЬНАЯ ЛАМПА ИНДИКАЦИИ
НЕИСПРАВНОСТИ ДВИГАТЕЛЯ
("CHECK ENGINE")

Входящая в систему самодиагностики, контрольная лампа индикации
неисправности двигателя загорается, чтобы предупредить водителя
о нарушениях в работе системы снижения токсичности.
Тем не менее, если некорректный сигнал вернулся к норме (неисправность
самоликвидировалась), то блок управления двигателем примет решение о
том, что система вернулась в нормальное состояние и контрольная лампа
индикации неисправности двигателя погаснет.
Кроме того, контрольная лампа погаснет при выключении зажигания
(положение ключа "OFF"). Если зажигание снова будет включено
(положение ключа "ON"), то контрольная лампа не загорится до тех пор,
пока не будут обнаружены нарушения в работе системы.
Однако контрольная лампа загорается сразу после включения зажигания и
горит в течение 5 секунд, чтобы показать, что сама лампа функционирует
нормально.

Элементы системы впрыска топлива, в случае неисправности
которых загорается контрольная лампа индикации неисправности
двигателя ("CHECK ENGINE")

Электронный блок управления
двигателем

Датчик положения
распределительного вала

Кислородный датчик

Датчик атмосферного
(барометрического) давления

Датчик расхода воздуха

Датчик детонации
<двигатель 6G74 24-клапанный>

Датчик температуры воздуха во
впускном коллекторе

Система иммобилайзера

Датчик положения дроссельной
заслонки

Форсунки

Датчик температуры
охлаждающей жидкости

Система рециркуляции
отработавших газов (EGR)

Датчик положения коленчатого
вала

Катушка зажигания, узел силового
транзистора

ТОПЛИВНАЯ СИСТЕМА -

<двигатель 6G72-SOHC 24-клапанный, двигатель
6G74-SOHC 24-клапанный> Поиск неисправностей

13-9

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ
ИНДИКАЦИИ НЕИСПРАВНОСТИ ДВИГАТЕЛЯ

(1) Убедитесь в том, что при включении зажигания, контрольная лампа

индикации неисправности двигателя загорается и горит примерно 5
секунд, после чего гаснет.

(2) Если же при включении зажигания контрольная лампа не загорается,

то проверьте состояние проводки (повреждение или отсоединение
разъема), предохранитель цепи контрольной лампы, или саму лампу
(не перегорела ли она).

САМОДИАГНОСТИКА

Электронный блок управления двигателем отслеживает
входные и выходные сигналы (некоторые сигналы
постоянно, другие только при определенных условиях).
В случае, если обнаружено постоянное или в течение
заданного промежутка времени нарушение в работе
системы или, если после первого некорректного сигнала
в электронный блок управления двигателем поступило
еще несколько подобных сигналов, то электронный блок
управления двигателем воспримет это как наличие
неисправности, запишет соответствующий код
неисправности в память и пошлет сигнал на выход
системы самодиагностики.
Всего в системе используется 18 диагностических
параметров, включая нормальное состояние, которые
могут быть считаны с помощью вольтметра либо
прибором MUT-II. Поскольку запоминающее устройство
(память электронного блока управления двигателем)
имеет питание непосредственно от аккумуляторной
батареи, то результаты диагностики сохраняются даже
при выключении зажигания (положение ключа "OFF").
Коды неисправностей будут стерты при отсоединении
клеммы аккумуляторной батареи или разъема
электронного блока управления двигателем.
Кроме того, коды неисправностей стираются, если при
включенном зажигании с прибора MUT-II на электронный
блок управления двигателем будет послан сигнал о
стирании кодов неисправностей.

Внимание:
Если при включенном зажигании отсоединить разъем
какого-либо датчика, то электронный блок управления
воспримет это как наличие неисправности и в память
блока управления запишется соответствующий код
неисправности. В этом случае необходимо либо
послать в электронный блок управления двигателем
сигнал на стирание кода с прибора MUT-II, или
отсоединить (-) вывод аккумуляторной батареи не
менее чем на 10 секунд, только тогда диагностический
код неисправности сотрется.
Ниже приведены 18 параметров, для которых выводятся
коды неисправностей. Если обнаружено два или более
кодов неисправностей, то первым будет выведен
наименьший код, а затем остальные коды в порядке
возрастания номеров.

ТОПЛИВНАЯ СИСТЕМА -

<двигатель 6G72-SOHC 24-клапанный, двигатель
6G74-SOHC 24-клапанный > Поиск неисправностей

13-10

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ

Диагностический код

Порядок
вывода

Диагностируемый
элемент

№

Запись

в память

Объект для проверки (ремонта)

1

Электронный блок
управления двигателем

-

-

(Замените электронный блок управления двигателем)

2

Передний кислородный
датчик

11

Выполняется

•



Жгут проводов и разъемы

•



Кислородный датчик

•



Давление топлива

•



Форсунки (замените в случае неисправности)

•



Герметичность системы впуска

3

Датчик расхода воздуха

12

Выполняется

•



Жгут проводов и разъемы (если жгут проводов и
разъемы исправны, то замените датчик расхода
воздуха в сборе)

4

Датчик температуры
воздуха во впускном
коллекторе

13

Выполняется

•



Жгут проводов и разъемы

•



Датчик температуры воздуха во впускном
коллекторе

5

Датчик положения
дроссельной заслонки

14

Выполняется

•



Жгут проводов и разъемы

•



Датчик положения дроссельной заслонки

•



Датчик-выключатель полностью закрытого
положения дроссельной заслонки

6

Датчик температуры
охлаждающей жидкости

21

Выполняется

•



Жгут проводов и разъемы

•



Датчик температуры охлаждающей жидкости

7

Датчик положения
коленчатого вала

22

Выполняется

•



Жгут проводов и разъемы (если жгут проводов и
разъемы исправны, то замените распределитель в
сборе)

8

Датчик положения
распределительного
вала

23

Выполняется

•



Жгут проводов и разъемы (если жгут проводов и
разъемы исправны, то замените распределитель в
сборе)

9

Датчик скорости
автомобиля (геркон)

24

Выполняется

•



Жгут проводов и разъемы

•



Датчик скорости автомобиля (геркон)

10

Датчик атмосферного
(барометрического)
давления

25

Выполняется

•



Жгут проводов и разъемы (если жгут проводов и
разъемы исправны, замените датчик атмосферного
(барометрического) давления в сборе)
