ТОПЛИВНАЯ СИСТЕМА –

Топливопроводы и магистрали системы
улавливания паров топлива <4G64, 6G72, 6G74>

13-161-1

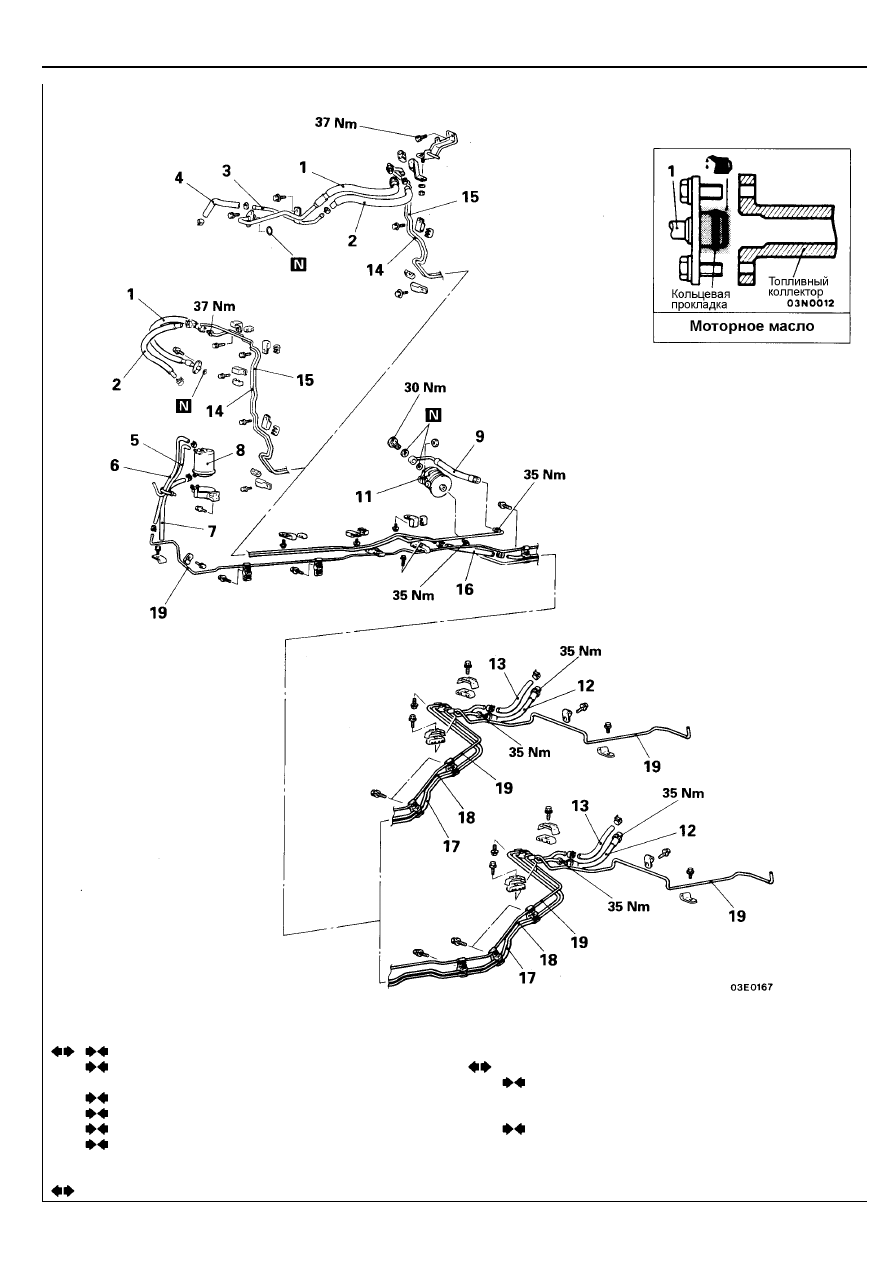

<6G72–24 КЛАПАННЫЙ>

Последовательность снятия
1.

Топливный шланг высокого давления

2.

Шланг возврата топлива

3.

Шланг возврата топлива

4.

Шланг возврата топлива

5.

Шланг системы улавливания паров топлива

6.

Шланг системы улавливания паров топлива

7.

Шланг системы улавливания паров топлива

8.

Адсорбер

9.

Топливный шланг высокого давления

10. Соединение в сборе

11. Топливный фильтр
12. Топливный шланг высокого давления
13. Шланг возврата топлива
14. Главная трубка подачи топлива (передняя)
15. Трубка возврата топлива (передняя)
16. Шланг возврата топлива
17. Главная трубка подачи топлива (задняя)
18. Трубка возврата топлива (задняя)
19. Трубка системы улавливания паров топлива

<6G72–24 КЛАПАННЫЙ
выпуска с Ноября 1994>

<Длинная колесная база>

<Стандартная
колесная база>

ТОПЛИВНАЯ СИСТЕМА –

Топливопроводы и магистрали системы
улавливания паров топлива <4G64, 6G72, 6G74>

13-161-2

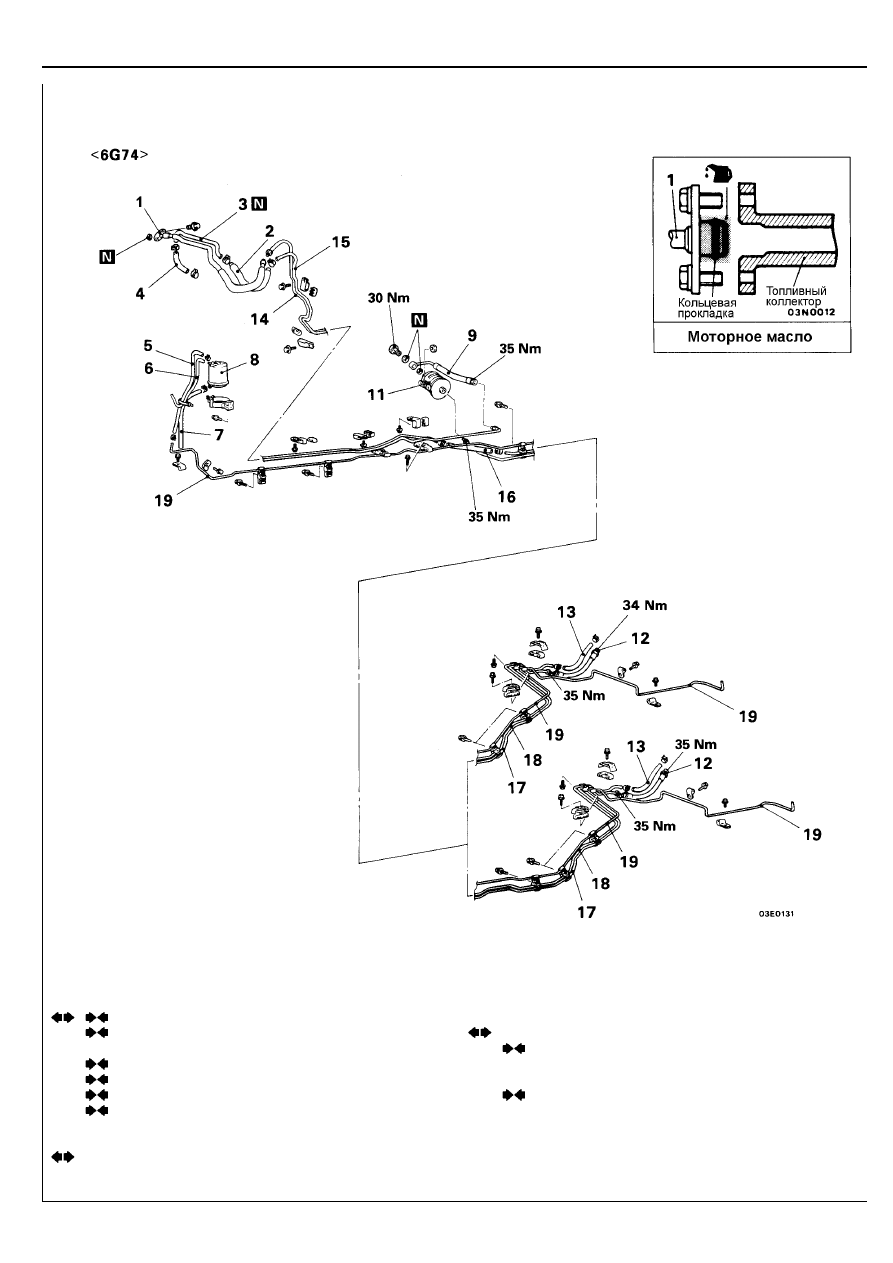

Последовательность снятия деталей
1.

Топливный шланг высокого давления

2.

Шланг возврата топлива

3.

Шланг возврата топлива

4.

Шланг возврата топлива

5.

Шланг системы улавливания паров топлива

6.

Шланг системы улавливания паров топлива

7.

Шланг системы улавливания паров топлива

8.

Адсорбер

9.

Топливный шланг высокого давления

10. Соединение в сборе

11. Топливный фильтр
12. Топливный шланг высокого давления
13. Шланг возврата топлива
14. Главная трубка подачи топлива (передняя)
15. Трубка возврата топлива (передняя)
16. Шланг возврата топлива
17. Главная трубка подачи топлива (задняя)
18. Трубка возврата топлива (задняя)
19. Трубка системы улавливания паров топлива

<Длинная колесная база>

<Стандартная колесная база>

ТОПЛИВНАЯ СИСТЕМА –

Топливопроводы и магистрали системы
улавливания паров топлива <4G64, 6G72, 6G74>

13-162

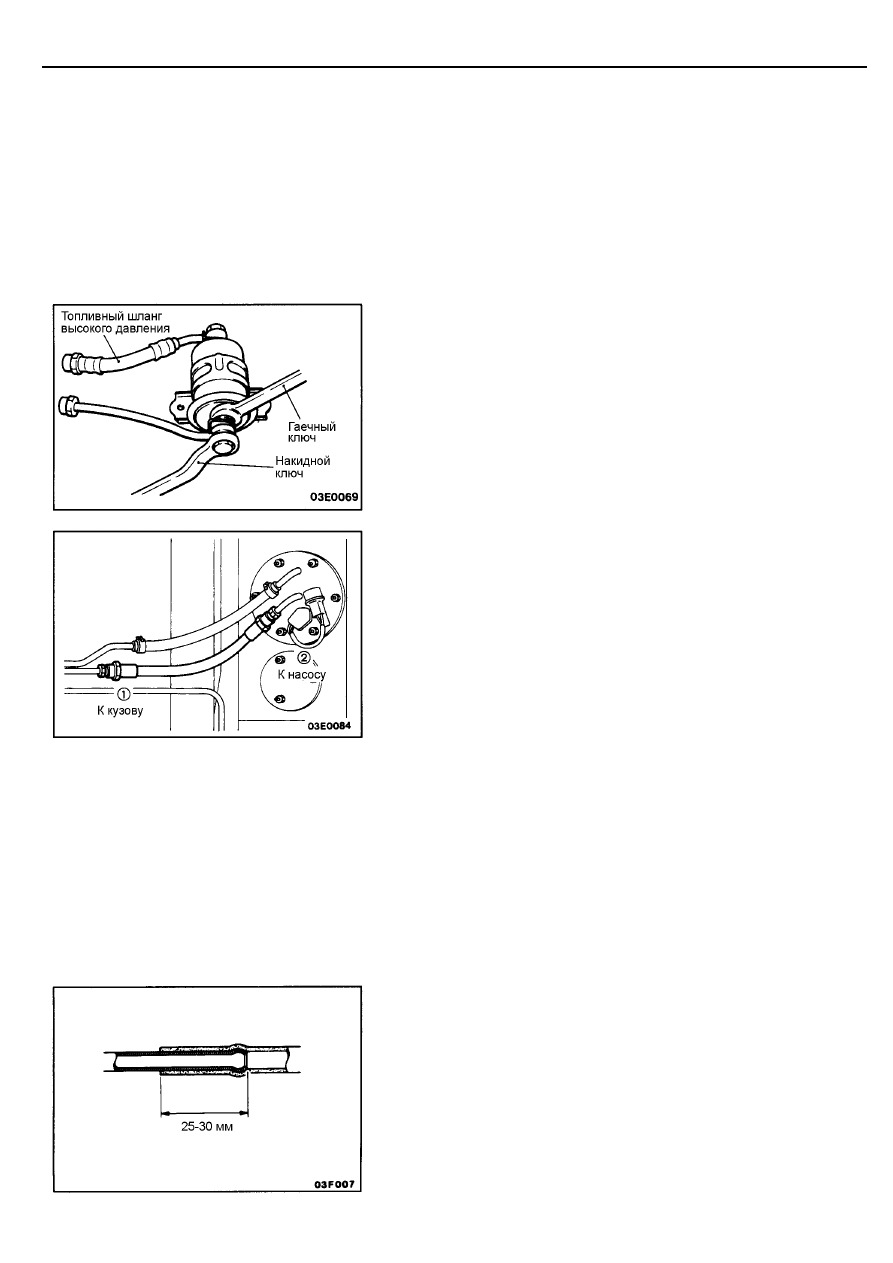

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1.  СНЯТИЕ ТОПЛИВНОГО ШЛАНГА ВЫСОКОГО

ДАВЛЕНИЯ

Внимание
Вследствие наличия остаточного давления в топливопроводе
высокого давления, накройте места соединения шланга ветошью
для предотвращения разбрызгивания топлива.

9.  СНЯТИЕ ТОПЛИВНОГО ШЛАНГА ВЫСОКОГО

ДАВЛЕНИЯ /10. СНЯТИЕ СОЕДИНЕНИЯ В СБОРЕ

Удерживая топливный фильтр с помощью гаечного ключа, отверните
перепускной болт и отсоедините топливный шланг высокого давления.

12.  СНЯТИЕ ТОПЛИВНОГО ШЛАНГА ВЫСОКОГО

ДАВЛЕНИЯ

Отсоедините топливный шланг высокого давления сначала от главной
трубки подачи топлива со стороны кузова, а затем от топливного
насоса.

ПРОВЕРКА

•



Проверьте топливные шланги и трубки на отсутствие трещин, изгибов,
деформации, потертости или засорения.

•



Проверьте топливный фильтр на отсутствие засорения или
повреждений.

•



Проверьте адсорбер на отсутствие засорения или повреждений.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

16./13./4./2. УСТАНОВКА ШЛАНГА ВОЗВРАТА ТОПЛИВА
/7./6./5. УСТАНОВКА ШЛАНГА СИСТЕМЫ УЛАВЛИВАНИЯ
ПАРОВ ТОПЛИВА

Наденьте шланг приблизительно на 25-30 мм на соответствующую трубку.

1.  УСТАНОВКА ТОПЛИВНОГО ШЛАНГА ВЫСОКОГО

ДАВЛЕНИЯ (СО СТОРОНЫ ТОПЛИВНОГО КОЛЛЕКТОРА)

При установке шланга не повредите кольцевую прокладку.

ТОПЛИВНАЯ СИСТЕМА –

Топливопроводы <4D56, 4M40>

13-163

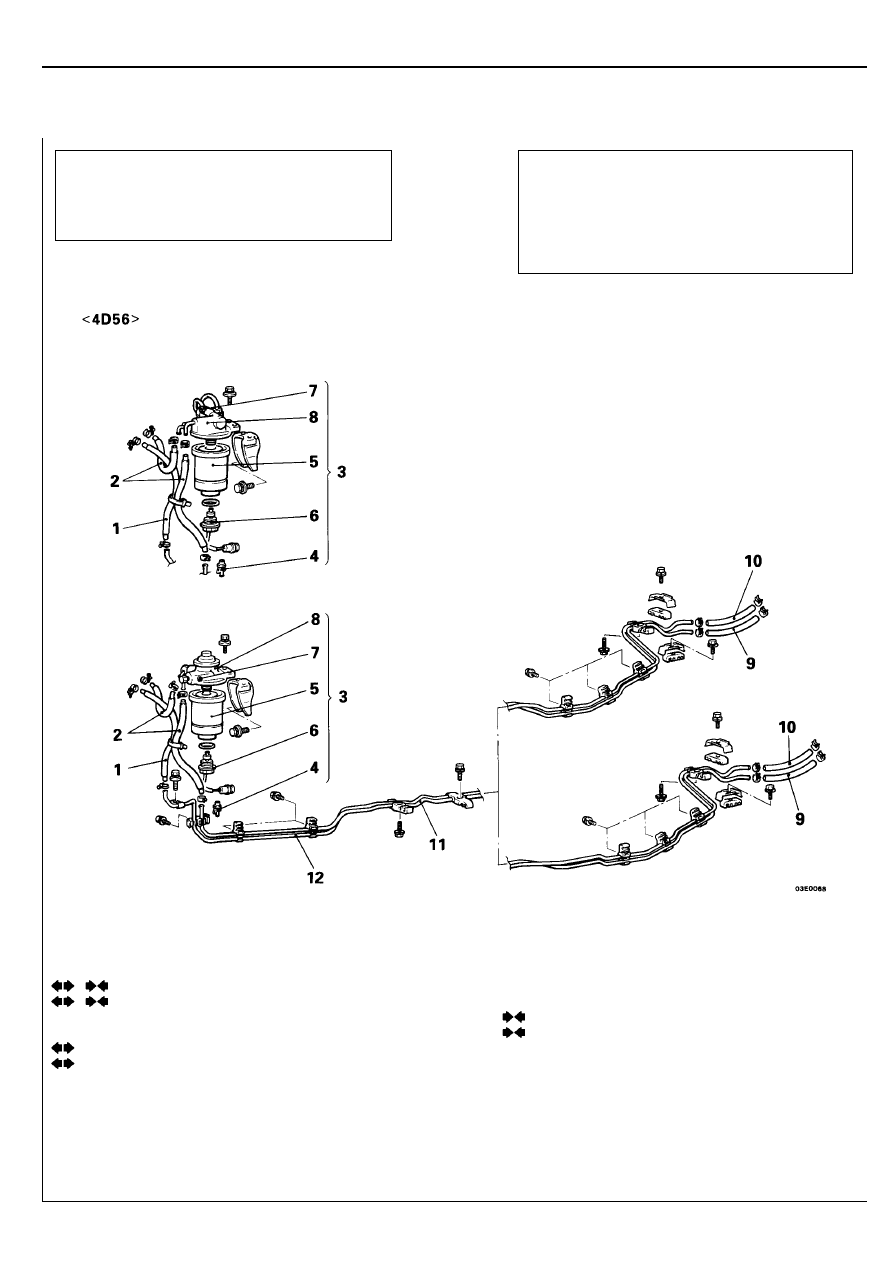

ТОПЛИВОПРОВОДЫ <4D56, 4M40>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.

Шланг возврата топлива

2.

Основной топливный шланг

3.

Топливный фильтр в сборе

4.

Сливная пробка

5.

Фильтрующий элемент

6.

Датчик уровня воды

7.

Пробка прокачки топливного фильтра

8.

Корпус насоса топливного фильтра

9.

Основной топливный шланг

10. Шланг возврата топлива
11. Главная трубка подачи топлива
12. Трубка возврата топлива

<Автомобили с подогревом топливопровода
(фильтра тонкой очистки топлива)>

<Автомобили без подогрева топливопровода>

<

Длинная колесная база>

<Стандартная
колесная база>

Предварительные операции

•



Снятие промежуточного охладителя
наддувочного воздуха
(См. ГЛАВУ 15 – "Промежуточный
охладитель наддувочного воздуха".)

Заключительные операции

•



Установка промежуточного охладителя
наддувочного воздуха
(См. ГЛАВУ 15 – "Промежуточный
охладитель наддувочного воздуха".)

•



Удаление воздуха из топливопроводов
(См. страницу 13-144.)
