ТОПЛИВНАЯ СИСТЕМА <6G72-24 кл., 6G74> –

Проверка компонентов системы
впрыска (MPI) на автомобиле

13-79-102

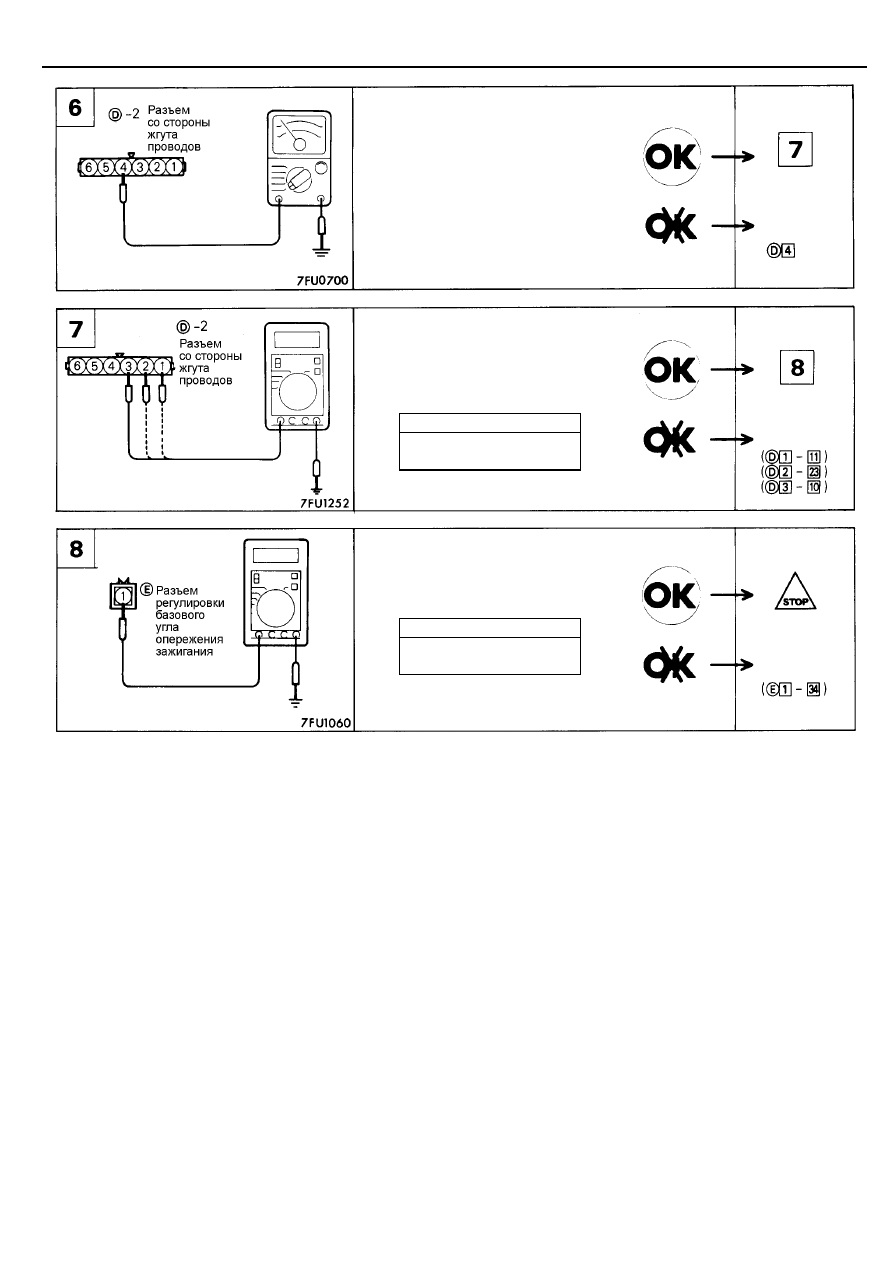

ПРОВЕРКА ИСПОЛНИТЕЛЬНОГО УСТРОЙСТВА

Смотрите ГЛАВУ 16 – "Технические операции на автомобиле".

Проверьте цепь соединения с "массой"
на отсутствие обрыва.

•



Разъем: Отсоединен

Измерьте напряжение сигнала управления
силовом транзистором.

•



Разъем силового транзистора:

Отсоединен

•



Ключ зажигания: положение "START"

Напряжение (В)

0,5 - 4,0

Измерьте напряжение на выводе разъема
регулировки базового угла опережения
зажигания.

•



Ключ зажигания: положение "ON"

Напряжение (В)

4,0 - 5,2

Отремон-
тируйте
проводку.

Отремон-
тируйте
проводку.

Отремон-
тируйте
проводку.
(

 -

"Масса")

ТОПЛИВНАЯ СИСТЕМА <6G72-24 кл., 6G74> –

Проверка компонентов системы
впрыска (MPI) на автомобиле

13-79-103

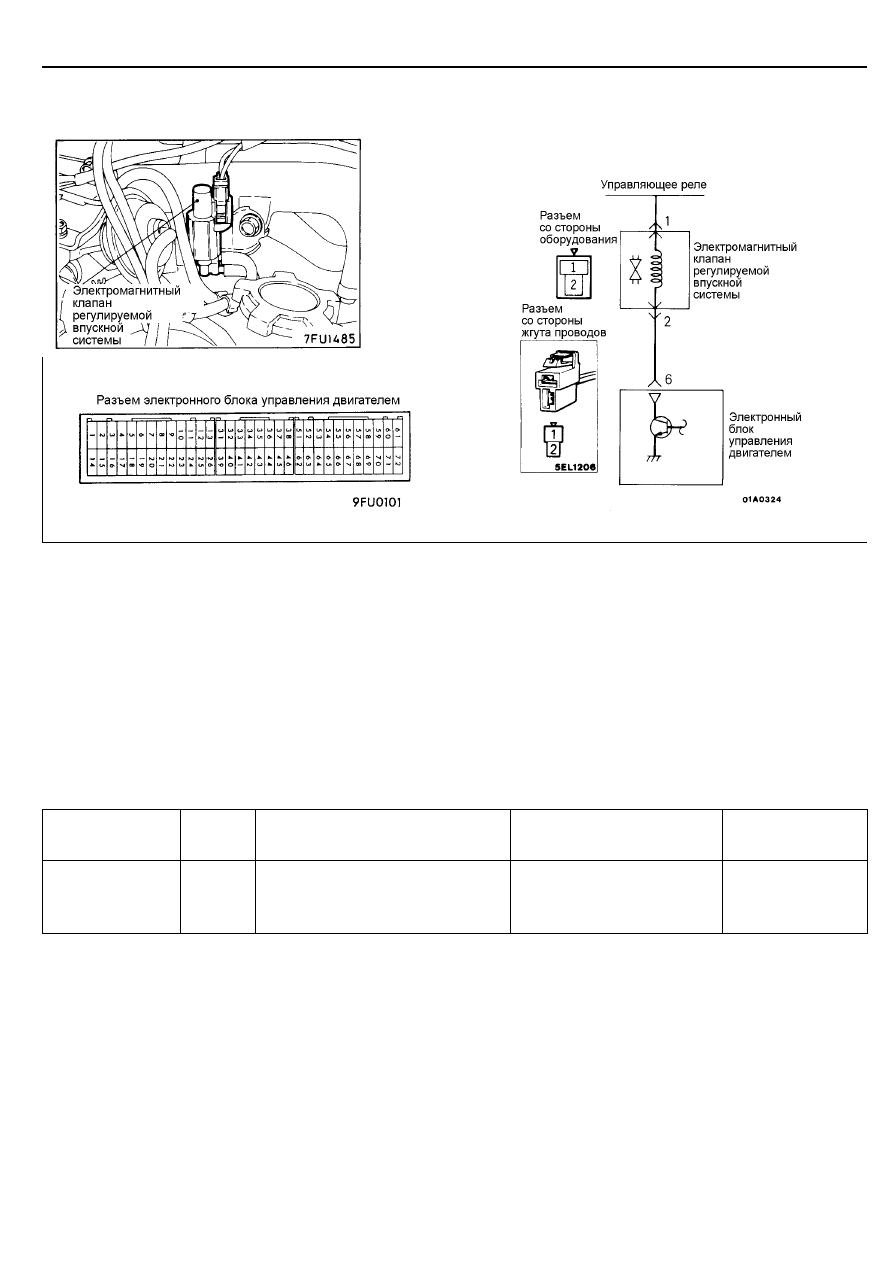

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН РЕГУЛИРУЕМОЙ ВПУСКНОЙ СИСТЕМЫ
<DOHC>

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

•



Электромагнитный клапан регулируемой впускной

системы работает в режиме открыт/закрыт (ON/OFF).
Функция клапана регулируемой впускной системы
заключается в изменении разрежения, подаваемого в
вакуумный пневмопривод, путем уравнивания
разрежения в пневмоприводе либо с давлением во
впускном коллекторе, либо с атмосферным давлением.

•



Питание (напряжение аккумуляторной батареи)

к электромагнитному клапану регулируемой впускной
системы подводится от управляющего реле. Когда
электронный блок управления двигателем переключает
силовой транзистор (расположенный в блоке управления)
в положение "ON" (ВКЛ), то разрежение во впускном
коллекторе приводит в действие вакуумный
пневмопривод. Таким образом управляющий клапан
будет закрыт.

ПРОВЕРКА
С помощью тестера MUT-II

Функция
(FUNCTION)

Пункт №

Действие

Условия проведения проверки

Нормальное
состояние

Проверка
исполнительных
устройств
(ACTUATOR TEST)

11

Электромагнитный клапан
регулируемой впускной системы
переходит из положения "ON"
(открыт) в положение "OFF" (закрыт)

•



Ключ зажигания:

положение "ON"

Прослушивается
звук срабатывания
вакуумного
пневмопривода

ТОПЛИВНАЯ СИСТЕМА <6G72-24 кл., 6G74> –

Проверка компонентов системы
впрыска (MPI) на автомобиле

13-79-104

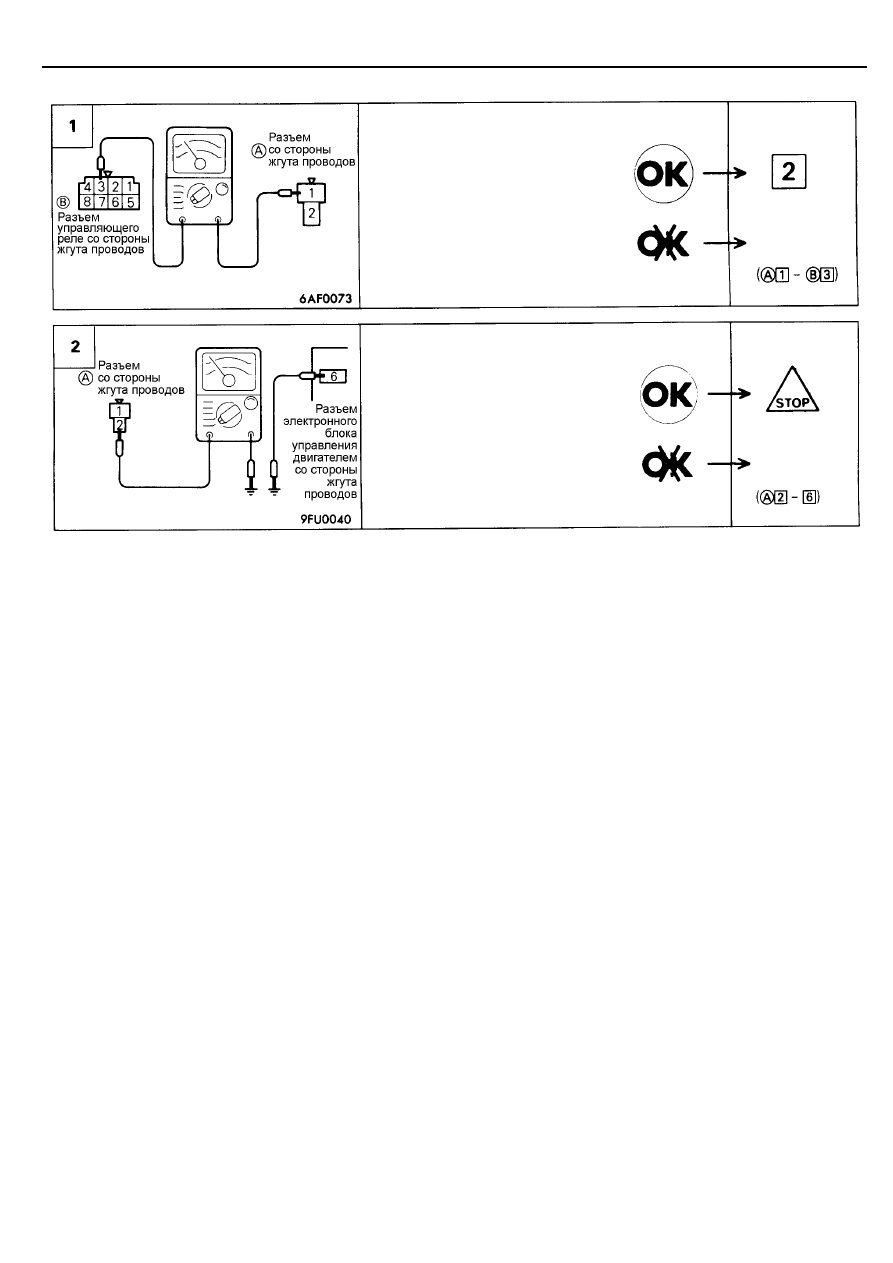

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

ПРОВЕРКА ИСПОЛНИТЕЛЬНОГО УСТРОЙСТВА

Смотрите ГЛАВУ 15 – Технические операции на автомобиле.

Отремон-
тируйте
проводку.

Отремон-
тируйте
проводку.

Проверьте наличие замкнутой цепи между
электромагнитным клапаном регулируемой
впускной системы и управляющим реле.

•



Разъем электромагнитным
клапаном регулируемой впускной
системы клапана: Отсоединен

•



Разъем управляющего реле:
Отсоединен

ПРИМЕЧАНИЕ
Подсоединяйте пробники омметра к
обоим концам провода (выводам разъемов).

Проверьте отсутствие обрыва цепи или
короткого замыкания на "массу" между
электромагнитным клапаном регулируемой
впускной системы и электронным блоком
управления двигателем.

•



Разъем электромагнитным
клапаном регулируемой впускной
системы клапана: Отсоединен

•



Разъем электронного блока
управления двигателем:
Отсоединен

ТОПЛИВНАЯ СИСТЕМА <6G72-24 кл., 6G74> –

Проверка компонентов системы
впрыска (MPI) на автомобиле

13-79-105

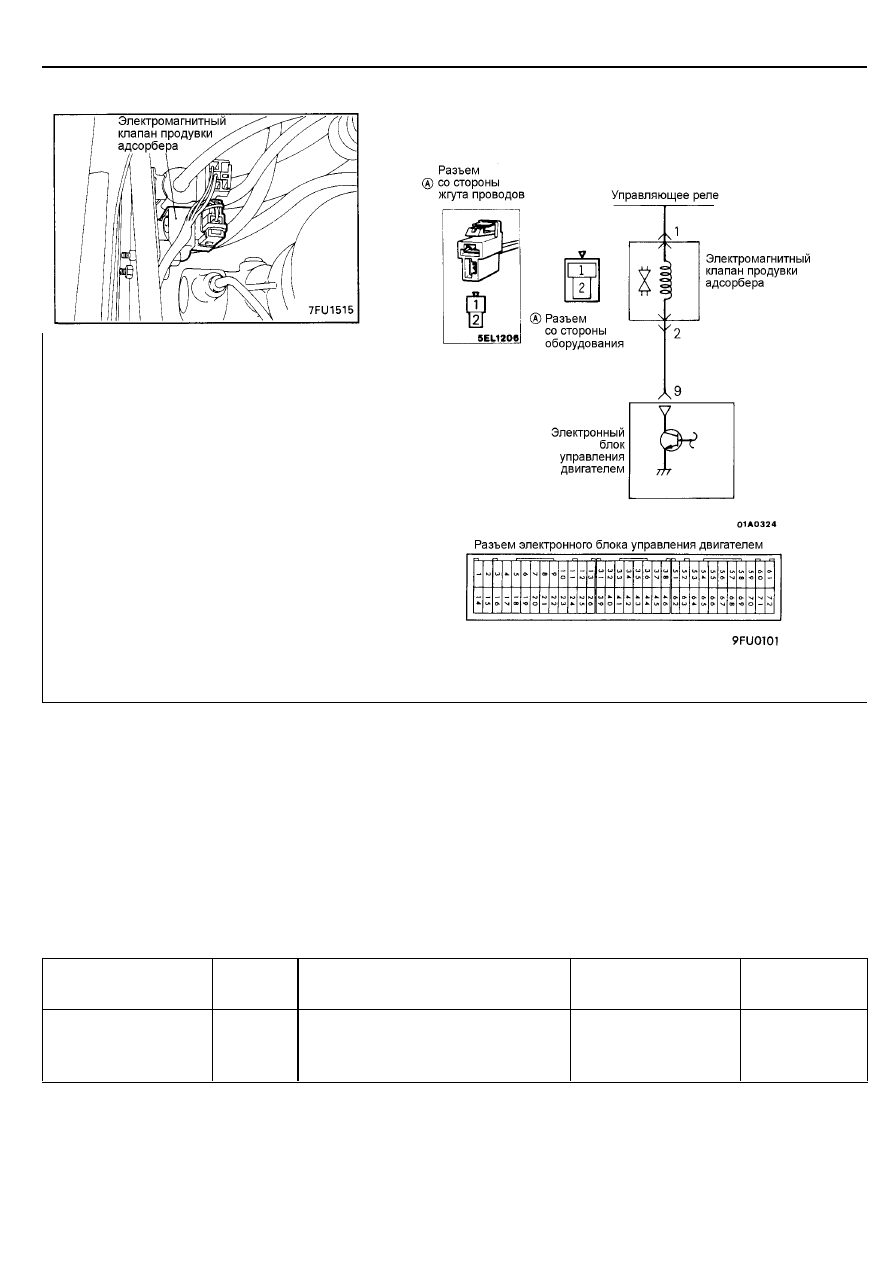

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПРОДУВКИ АДСОРБЕРА

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

•



Электромагнитный клапан продувки адсорбера

работает в режиме открыт/закрыт (ON/OFF). Функция
клапана продувки адсорбера заключается в регулировке
поступления паров топлива из адсорбера в ресивер
впускного коллектора (продувка адсорбера воздухом).

•



Питание (напряжение аккумуляторной батареи)

к электромагнитному клапану продувки адсорбера
подводится от управляющего реле. Когда электронный
блок управления двигателем переключает силовой
транзистор (расположенный в блоке управления) в
положение "ON" (ВКЛ), то ток поступает на обмотку
электромагнитного клапана продувки адсорбера, клапан
открывается, и пары топлива из адсорбера поступают в
ресивер впускного коллектора.

ПРОВЕРКА
С помощью тестера MUT-II

Функция
(FUNCTION)

Пункт №

Действие

Условия проведения
проверки

Нормальное
состояние

Проверка
исполнительных
устройств
(ACTUATOR TEST)

08

Переключение электромагнитного
клапана продувки адсорбера из
положения "OFF" (закрыт) в положение
"ON" (открыт)

•



Ключ зажигания:

положение "ON"

Слышен звук
срабатывания
клапана
