Mitsubishi Pajero (1991-1998 год). Руководство - часть 102
ТОПЛИВНАЯ СИСТЕМА <6G72-24 кл., 6G74> –
Проверка компонентов системы
впрыска (MPI) на автомобиле
13-79-42
ПРОВЕРКА
С помощью тестера MUT-II

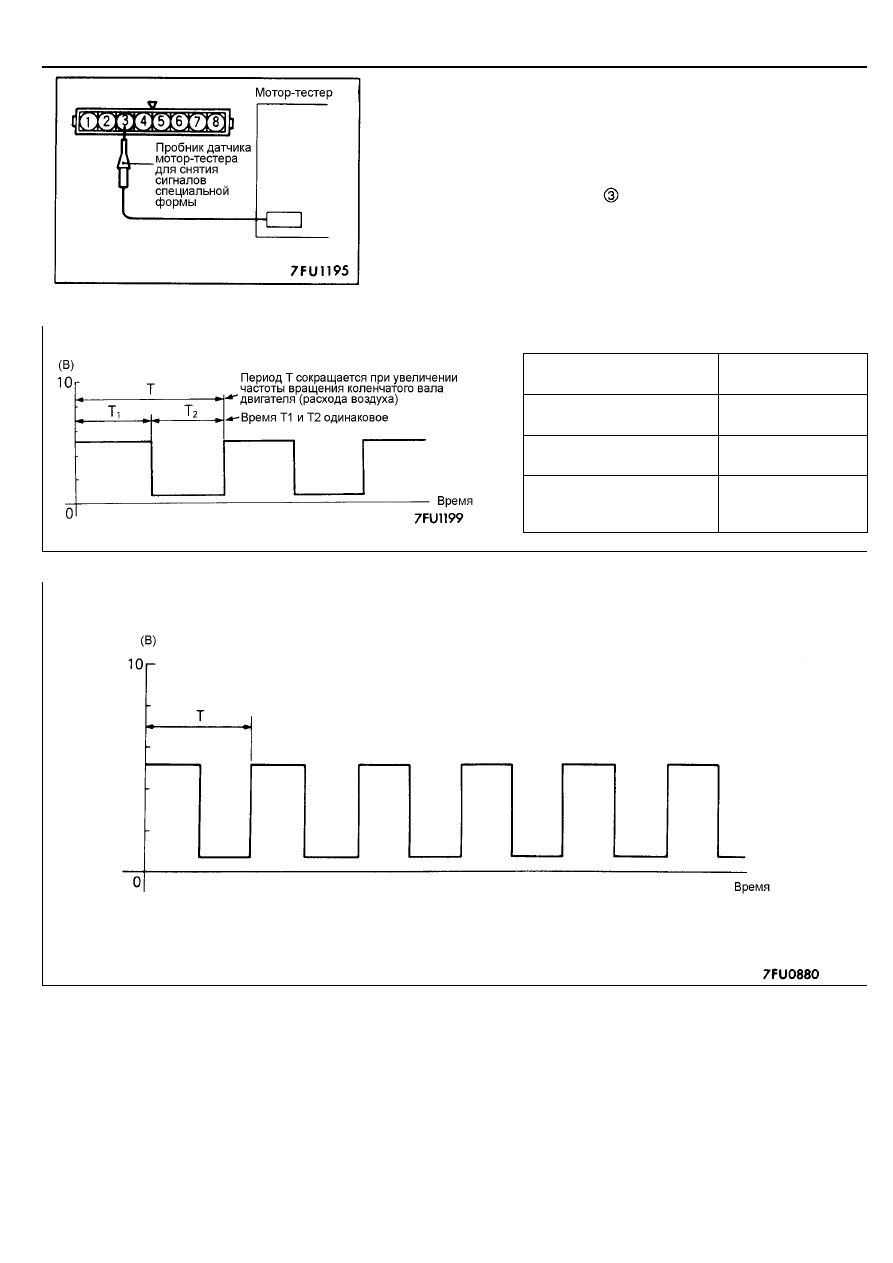

<Датчик расхода воздуха>
Функция
(FUNCTION)
Пункт
№
Данные
(показания
тестера)
Условия проведения проверки
Режим работы
двигателя
Номинальное
значение, Гц
700 об/мин
(холостой ход)
25 – 51 <SOHC>
27 – 53 <DOHC>
2500 об/мин
<SOHC>
74 - 114
2000 об/мин
<DOHC>
60 - 100
Считывание
данных
(DATA
READING)
12
Частота
сигнала
(расход
воздуха,
определяемый
датчиком)
•
Температура охлаждающей
жидкости двигателя: 80-95
о
С
•
Освещение и дополнительное
оборудование: выключено (OFF)
•
Коробка передач: нейтральная
передача
Нажмите на педаль
акселератора для
увеличения частоты
вращения
коленчатого вала
Частота сигналов
увеличивается
при увеличении
частоты вращения
коленчатого вала
ПРИМЕЧАНИЕ
На новом автомобиле (пробег менее 500 км) частота выходного сигнала датчика расхода воздуха может быть выше
примерно на 10%, чем указанная в таблице.
<Исходный сигнал (reset) датчика расхода воздуха>
Функция
(FUNCTION)
Пункт
№
Данные
(показания
тестера)
Условия проведения проверки
Режим работы
двигателя
Нормальное
состояние
700 об/мин
(холостой ход)
ON (ВКЛ)
Таблица
данных
(DATA LIST)
34
Состояние
исходного
сигнала
•
Прогрев двигателя
2500 об/мин
OFF (ВЫКЛ)
<Цикловой заряд (расход) воздуха одного цилиндра>
Функция
(FUNCTION)
Пункт
№
Данные
(показания
тестера)
Условия проведения проверки
Режим работы
двигателя
Нормальное
состояние
700 об/мин
(холостой ход)
15-35%
2500 об/мин
15-35%
Таблица
данных
(DATA LIST)
37
Цикловой
заряд
(расход)
воздуха
одного
цилиндра
•
Температура охлаждающей
жидкости двигателя: 80-95
о
С
•
Освещение и дополнительное
оборудование: выключено (OFF)
•
Коробка передач: нейтральная
передача
Резко нажмите на
педаль акселератора
для увеличения
частоты вращения
коленчатого вала
Расход воздуха
увеличивается
пропорционально
увеличению
частоты вращения
